电机有哪些主要的原材料、零部件？

锂电那些事

3年前浏览597

电工钢

1、简述

电工钢带（板）主要用于电机、变压器行业，是软磁性材料，起导磁作用。

按轧制工艺分为冷轧板及热轧板，

按晶粒取向性分为晶粒取向钢板及无取向钢板，

按硅含量分为高硅钢板及低硅钢板。

无取向电工钢板常见型号表示法：50W600

50表示公称厚度为0.5（实际值的100倍）

W表示无取向板

600表示铁损值（实际值的100倍）

2、主要检测项目

①标准比总铁损-----简称铁损，当磁感应强度随时间按正弦规律变化，其峰值为某一标定值，变化频率为某一标定频率时，单位质量的铁芯在温度为20℃时所消耗的功率定为标准比总铁损，单位W/kg。

②标准磁感应强度-----简称磁感，铁芯试样从退磁状态，在标准频率下磁感应强度随时间按正弦规律变化，当交流磁场的峰值达到某一标定值，铁芯试样磁感的峰值为标准磁感应强度，单位T。

③其它检测项目有涂层厚度、层间电阻、硬度等。

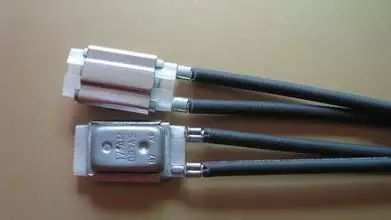

热保护器

1、简述

热保护器是温度开关的一种，起过热保护作用。有两种类别：

一种是可复位式温度保护器，它是利用热敏双金属片对温度的不同变形率来使双金属片产生向上或向下变形，从而使电路产生通断。是一种可复位式，当温度高于标称断开温度时断开，当温度底于标称复位温度时复位；

另一种是一次性保护器亦称熔断器，它是通过内部填装的低温合金来控制电路通断，当温度高于标称断开温度（即底温合金的熔点）时，内部低温合金熔断，切断电路。只能一次性使用。

2、主要检测项目

断开温度、复位温度（可复位式）、寿命试验（可复位式）、绝缘电阻、耐压测试（线壳间耐压、线端耐压）

绝缘漆及其它绝缘材料

1、简述

我司绝缘漆主要采用自固化型环氧树脂绝缘烘烤漆，用于SP电机定子浸渍绝缘用，增强绕组漆包线匝间绝缘。

2、主要检测项目

耐压强度、绝缘电阻、黏度、固含量、厚层固化性、与轴承适用性、耐热性。

3、其它绝缘材料用于导线绝缘：聚酯管、黄蜡管用于绕组及槽绝缘：聚酯薄膜（DMD带、NMN带）、槽锲、聚酯薄膜、美纹纸、绝缘胶带。

漆包线

1、简述

我司使用漆包线主要种类有聚氨酯尼龙漆包线（1UEWN，温度指数155℃）、聚酯尼龙漆包线（QZ-2，温度指数130℃）、聚酯亚氨漆包线（QZY-2，温度指数180℃）。

2、主要检测项目

裸铜特性：耐热寿命----即按规定测试方法进行测试，漆包线裸铜线20000小时外推寿命温度不低于规定的温度指数；伸长率等。漆膜物理特性：

针孔试验----含高压针孔试验，盐水针孔试验，主要测试漆包线上绝缘漆膜的缺陷个数；伸长卷绕性、附着性、耐磨损性。

漆膜化学特性：包括耐油、耐溶剂、耐苯乙烯。

耐温性试验：包括软化击穿、耐高温劣化、耐热冲击。

电气特性试验：电阻测试、耐压测试。

尺寸要求：裸铜外径、漆膜厚度、漆包线外径等。

电源线、连接器、端子

1、简述

电源线主要采用UL系列线（UL3266、UL1430、UL1015符合UL标准），RV线（RV90，符合国家标准），均为聚氯乙烯（PVC）电源线。

2、主要检测项目

电气特性：导体电阻、耐压、绝缘电阻。

机械特性：拉伸强度、伸长率。

其它特性：老化性、阻燃性。

3、端子、连结器

主要采用进口牌号端子与连结器。检测项目有端子的材质、弹性，连结器的材质、阻燃性、耐压强度。

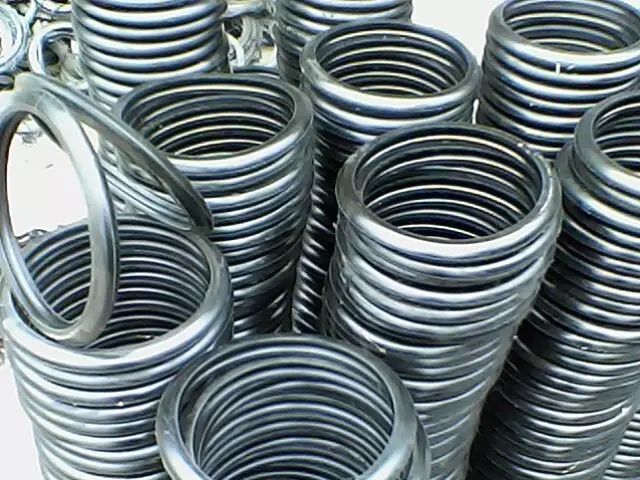

防振胶圈

1、简述

防振胶圈是利用橡胶的吸震阻尼作用来减小电机运转产生的震动并降低运转噪音。

2、主要检测性能项目：

硬度老化性能：包括热空气老化、臭氧老化

机械性能：包括拉伸强度、伸长率阻燃性

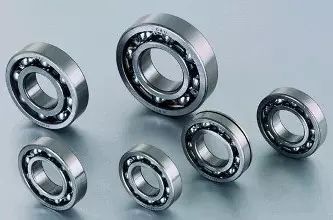

转子轴、轴承

1、简述

转子轴主要由优质碳素钢加工而成，一般采用45#钢，特殊要求亦可用不锈钢。防锈的表面处理方法主要有涂油、氧化处理（发黑发蓝）、电镀。轴承采用结构可靠的低噪音的非接触式深沟滚动球轴承。

2、主要检测项目：轴承：尺寸、可靠性试验、寿命试验、润滑脂特性检验（耐温性试验、防潮试验）、盐雾试验、噪音、振动转子轴：材质成分、硬度、尺寸（包括形位尺寸）防锈性能（盐雾试验、潮态试验）。

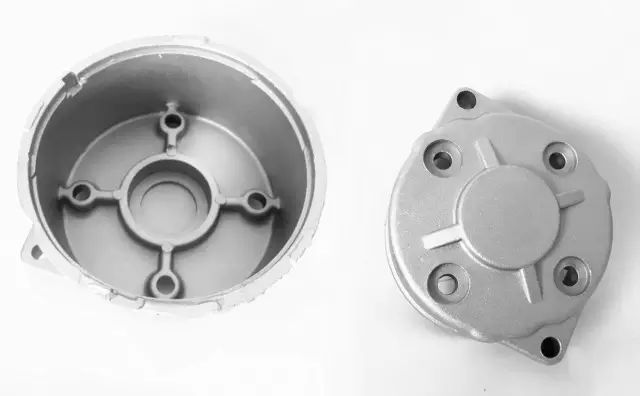

端盖、机壳

1、简述：端盖主要由深冲板冲压而成，机壳卷绕成型，一般采用20#钢板。表面防锈处理有几种方式：直接采用镀锌板冲压；用冷压板生产后电镀或电泳处理。

2、主要检测项目：

尺寸

强度（含材质成分、拉伸强度、延伸率、硬度）

防锈性

主要检测设备

1、电气方面

耐压仪、微电阻仪、兆殴表、漆包线针孔试验、漆包线高压测试仪、漆包线急拉断测试仪、漆包线软化测试仪、示波器等

2、尺寸方面

万能工具显微测试仪

3、材料方面

维氏硬度计、洛氏硬度计、肖氏硬度计、万能材料试验机

4、环境测试方面

盐雾试验箱、湿热试验箱、冷热冲击试验箱、恒温烘箱

来源：锂电那些事
