为什么有的buck电路没有续流二极管？

‍

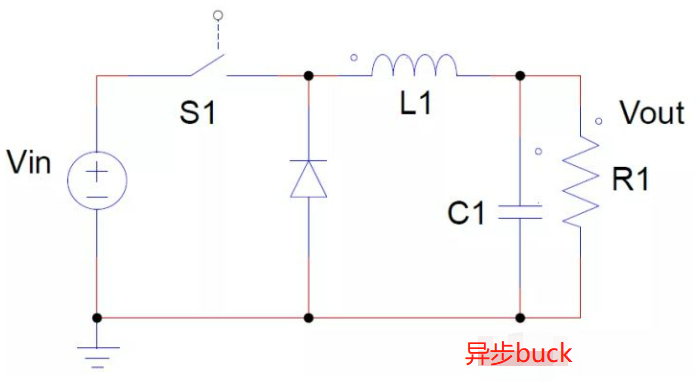

图 1 异步型buck电路

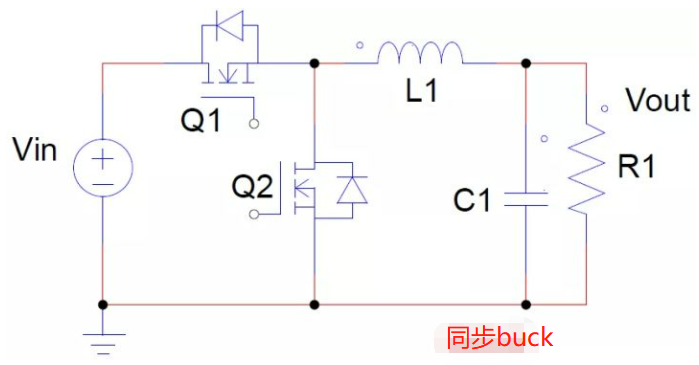

图 2 同步型buck电路

• 同步buck采用了MOSFET代替了肖特基二极管，MOSFET的导通电阻极低，相比于异步buck使用的肖特基二极管来说，同步整流大大的降低了损耗，但是价格也相对昂贵；
• 同步buck和异步buck的区别从外围电路来看，同步buck没有外部续流二极管，异步buck电路外围有续流二极管，如下图 3 所示，左侧为异步，右侧为同步；

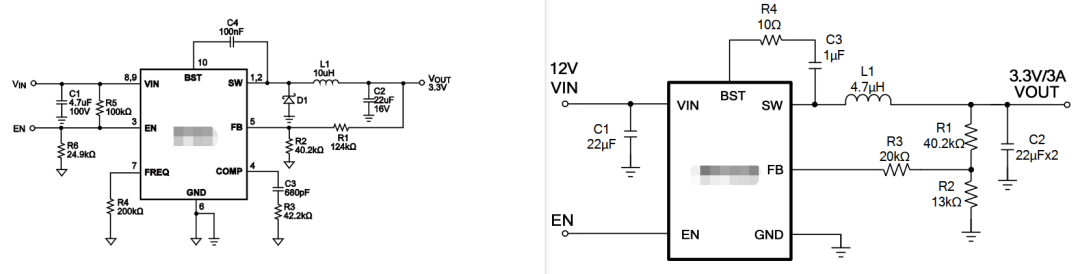

  图 3 同步buck与异步buck外围电路对比


S1导通时：

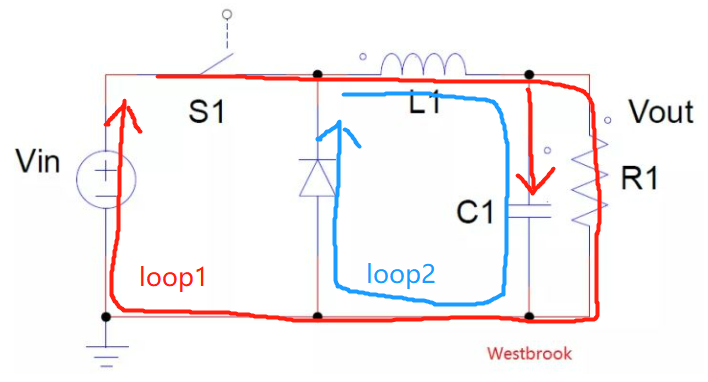

电流开始从左边的电源正极流出，流向负极，流经二极管时，遇见二极管的负极不能通过，继续前进，流经电感L1时，电感将电能转换为磁能存储，电流继续前进，流经电容C1时，电容进行充电，电流继续流过负载回到电源负极，形成图 4 中的红色回路。

此时电感的工作状态：

1、此周期电感为左正右负；

2、由于流过电感的电流不能突变，所以负载电压是逐步增大的；

S1断开时：

电感存储的磁能转换为电能释放，此时电感的正负极反向（变为左负右正），电感成为电路里的电源，由于电流从正极流向负极，形成图中的蓝色电流回路，此时二极管续流，电感释放的电流逐步由大变小。
