3000字关于滤波电路设计，心操的稀碎...

关于运放我们已经写了：

1、果然，运放才是模电的精髓！！！YYDS，本文主要介绍运放相关的滤波电路设计，全文内容大致如下：

一、无源滤波和有源滤波电路

滤波电路分为无源滤波和有源滤波两种，无源滤波即RC滤波器，如下图1所示的RC低通滤波电路。

RC低通滤波

有源滤波器是在无源RC滤波器的基础上增加了运放，如下图的一阶有源低通滤波电路。

一阶有源低通滤波

那么无源滤波电路与有源滤波电路的区别有哪些？

1、驱动能力不同：

• 无源滤波电路的参数随负载变化；

• 有源滤波电路的滤波参数不随负载变化；

2、应用场合不同：

• 无源滤波电路可用于较高压的电路，如直流电源电路的滤波；

• 有源滤波电路的电压受有源器件自身参数和供电电源的限制不会太高；

二、滤波器分类

滤波器根据它们允许通过信号的频率范围来命名，同时能够衰减目标范围外的其余信号。最常用的几个滤波器类型如下：

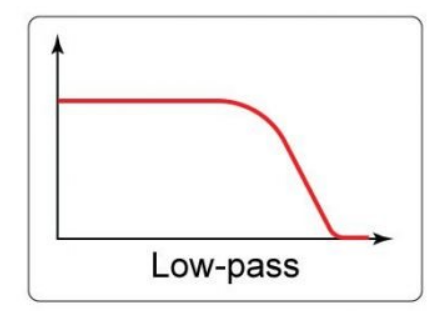

1、低通滤波器

低通滤波器只允许低频信号从 0Hz 到其截止频率 ƒc 通过，同时阻止那些更高的频率；

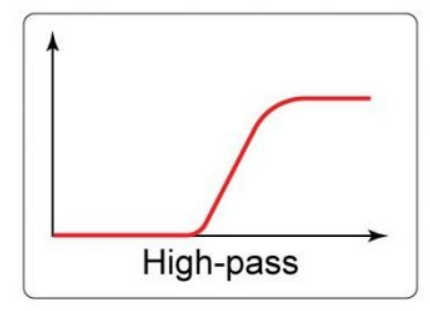

2、高通滤波器

高通滤波器仅允许高频信号从其截止频率 ƒc 开始到无限高频通过，同时阻止任何更低的信号；

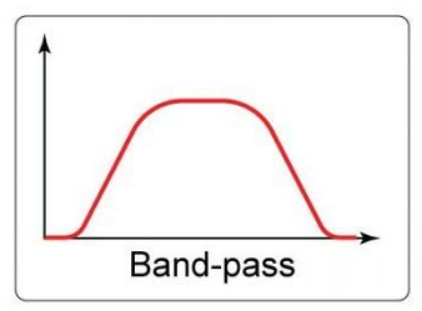

3、带通滤波器

带通滤波器允许在两点之间设置的特定频带内的信号通过，同时阻挡该频带两侧的较低和较高频率；

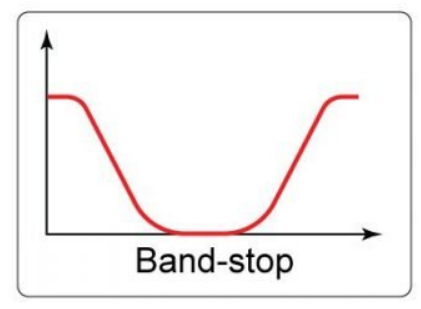

4、带阻滤波器

带阻滤波器允许在两点之间设置的特定频带外的信号通过，同时阻挡该频带内的频率。

另外按照滤波强度分还可以分为：

一阶滤波电路、二阶滤波电路等

本文主要讨论一阶有源低通滤波电路、一阶有源高通滤波电路的基本原理，实例设计分析，特殊滤波电路的基本架构介绍。

三、有源低通滤波电路

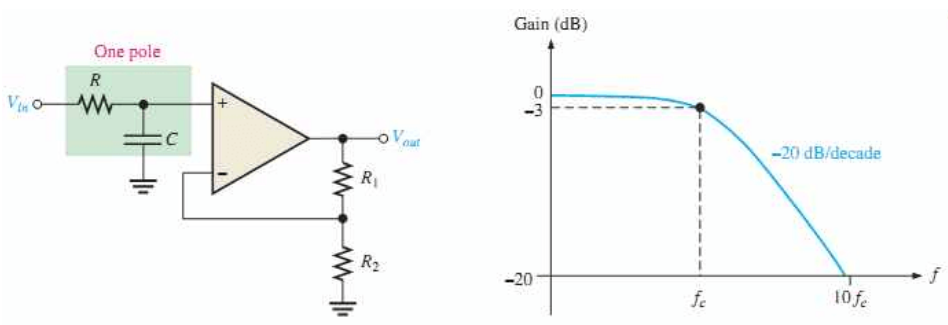

1、一阶有源低通滤波电路原理分析

将无源RC滤波电路与运算放大器组合可以产生具有放大功能的低通滤波电路。

有源低通滤波器的基本操作与其等效 RC 无源高通滤波器电路相同，不同之处在于该电路具有运算放大器包含在其设计中，提供放大和增益控制，如下图所示。
