HyperMesh 画网格效率太低？从根源提速，告别前处理加班
做有限元仿真的工程师，大多都被一件事折磨：HyperMesh画网格耗时久。简单模型要耗大半天，复杂装配体甚至要熬通宵，大量时间浪费在画网格、修劣质单元、反复返工上。
很多人会觉得“前处理本来就慢”，把低效归咎于软件难用、模型复杂。但实际上。90%网格划分效率低下，并不是软件本身性能瓶颈，而是几何处理不当、操作习惯错误、工具不会用、网格策略认知偏差这四大原因导致。结合一线实操经验，分享一套完整提速方案，帮你把前处理工期压缩50%以上。
网格划分慢，主要是这4个根源
外部导入STEP、IGS模型，往往自带大量微小圆孔、圆角、碎曲面、重叠面片、窄缝等无效特征。
不少工程师拿到模型直接划分网格，软件会在畸形拓扑处反复迭代，极易生成大量劣质单元，后续手动修复要占据70%以上工作量。
习惯单曲面逐个手动画网格，不会用Automesh、BatchMesher、宏命令等工具。HyperMesh定位就是工业化批量前处理，手动操作仅适合局部关键区域，全模型手动划分必然效率低下。
误区一：网格越密，仿真精度越高；
误区二：所有结构都必须做全六面体网格。
非关键受力区域使用粗网格即可达标；强行给异形结构做全六面体网格，工时会成倍增加。合理搭配四面体、壳单元，对结果几乎无负面影响
内存分配不足、未开启硬件加速，大模型下界面拖拽卡顿。不及时清理缓存、堆积多余组件，进一步加重软件负担，陷入卡顿→操作→大量返工的恶性循环。
落地提速方案 从简单到高阶
牢记：先修几何，在画网格，花5-10分钟做预处理，后期少大量返工。
屏蔽微小特征：用suppress屏蔽小于目标网格尺寸1/3的小孔、窄缝、小圆角。
清理冗余拓扑：删除多余硬点、碎线、重叠曲面，合并碎面片，完整曲面下Automesh网格生成速度可提升3倍。
拓扑修复：修补破面、自由边，消除模型缝隙，避免网格断裂、穿透。

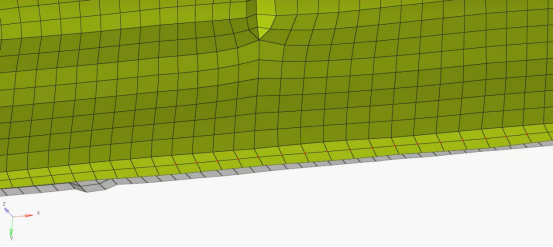

Automesh是壳网格高效工具，很多人参数设置错误导致效果差：
大批量划分网格，关闭Interactive交互模式，切换全自动模式。跳过手动预览。
提取固化网格尺寸、过渡比例、单元质量阈值，开启自动单元优化，减少后期修单元。
复杂拐角使用Trim切割规整曲面，改善网格流向，降低畸变返工。
采用分区网格划分思路：
差异化布网：关键受力、接触区域加密网格；非受力辅助区域放大网格尺寸，降低总单元数量；

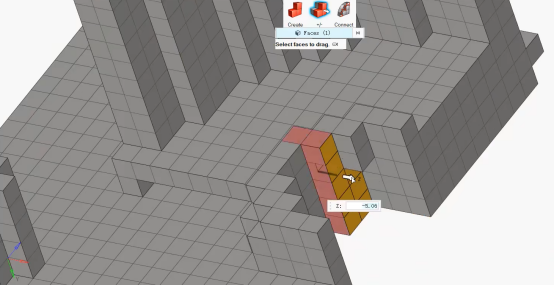

单元灵活搭配：规则结构用六面体；异形型腔、复杂曲面用高阶四面体；薄壁件抽取中面使用壳单元，不要强行实体剖分；
拒绝完美主义：满足行业质量标准即可，批量清理超标劣质单元，不要逐个手动微调。
修改配置文件，扩容运行内存，开启OpenGL硬件加速；
处理大模型时，隐藏已经完成网格的组件，关闭实时网格显示，减轻显卡负载。
及时删除废弃组件、临时单元，清理模型缓存。
高阶：自动化工具
适合标准化项目、同类零件批量建模，把重复劳动交给软件后台运行。
HyperMesh网格慢，大多不是软件本身的问题，而是流程、工具、策略选择的问题。
核心逻辑：几何预处理＞自动化批量布网＞分区差异化控参＞模板复用。
落实这套思路，常规结构前处理时间可以压缩一半以上，把工程师从反复画网格、修单元的重复劳动中释放出来，把精力投入工况设置和结果分析。
