Abaqus 网格畸变频繁报错？成因分析与全套解决思路
做Abaqus仿真的工程师经常会遇到网格畸变问题：单元扭曲、出现负体积，计算中途直接终止报错。
网格畸变大多出现在复杂几何建模、大变形仿真、非线性材料分析这几类场景。细小孔槽零件划分网格、金属冲压锻造、橡胶压缩、超弹性材料仿真，都极易触发单元畸变，直接打断仿真进度。
网格畸变高频发生场景
复杂几何模型划分阶段：
模型带有细小倒角、深腔、薄壁特征，如果不做几何简化直接划分自由网格，很容易在特征过渡区域生成狭长单元、锐角单元。
例如：发动机缸体油道孔周边，种子设置不合理，会产生长宽比很大的劣质单元，埋下畸变隐患。
大变形、极端载荷工况：
冲压锻造、碰撞冲击、橡胶压缩这类大变形场景，局部单元会被大幅度拉伸挤压。
像汽车保险杠碰撞仿真，如果网格密度不准、单元类型选错，极易出现负体积，计算直接中断。
非线性材料、多物理场耦合仿真：
橡胶、泡沫等超弹性材料，热-力耦合仿真，材料非线性叠加场的相互作用，会放大网格畸变风险。
比如轮胎接地接触仿真，如果单元选型不合适，接触边缘网格很容易发生扭曲。
网格畸变四大核心诱因
工程实操：网格畸变综合治理方案
核心思路：预防为主，综合治理，建模阶段降低风险，计算阶段监控调整，结果阶段做校核。
细小倒角、窄缝等非关键特征做简化清理；
规则几何优先扫掠六面体网格；复杂几何优先选用二次单元，减少纯自由网格；

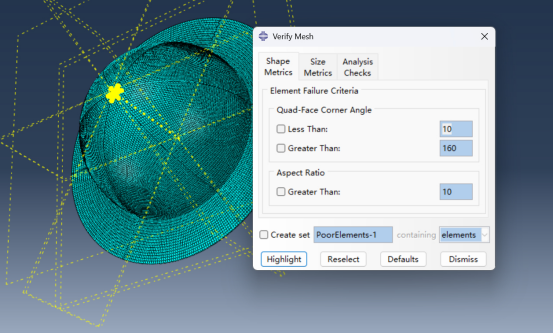

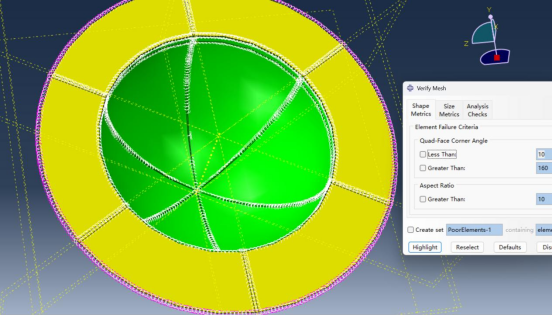

严格控制单元质量，把控长宽比、内角指标；网格尺寸设置渐变过渡，避免尺寸突变；
高应力、接触区域适度加密，不要无意义全局加密。
弹塑性构件配置对应的屈服准则；橡胶超弹性材料，优先依靠试验数据校准本构；仔细核对弹性模量、泊松比等关键参数，避免手误
约束只限制必要自由度，防止过约束；消除模型刚体 位移；
避免把集中载荷施加在单个节点，可通过耦合、分布载荷扩散；
大变形工况，采用多载荷步渐进式加载，不要一步施加全部载荷。
涉及大变形务必打开NLGEOM=ON开启几何非线性；
瞬态分析合理控制时间步长，开启自动时间步；
保证足够的非线性迭代次数，允许求解器多次迭代寻找平衡解。
按照这套流程优化，可以把网格畸变带来的计算失败率从30%以上降低至5%以内。
网格畸变不单单是网格画得不好，几何、材料、边界条件、求解参数任何一环出错，都有可能引发问题。遇到报错不要只盯着网格修改，要多维度排查定位根源。
