CAE工程师的视角：一个支架断掉的，不只是刹车

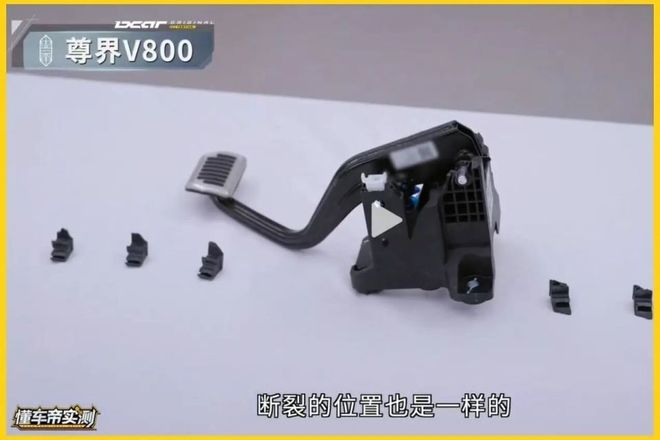

导读：10月 8 日，懂某帝发布的三台某界封闭场地制动测试视频，把一个平时几乎没人会注意的零件推上了热搜：制动踏板支架底座。三台不同批次的新车，分别在第2、第 3、第 4 次全力制动时，支架在同一位置断裂。评论区里最常见的一类问题是："这个支架到底能承受多大的力？厂家凭什么说它合格？"
这个问题，恰好是CAE 工程师每天在回答的。只不过我们回答的往往不是某一个零件，而是十几个零件、上百个工况、一堆矩阵式的计算结果。今天我们不复述事件，也不想站队，只想顺着这条链条走一遍。
只是从CAE 工程师的视角看，一根踏板支架断裂，绝不只是「一个零件坏了」这么简单。它更像是一条链条上最先被看见的那一环。而这条链条，至少有三环：踩下来的力、放大这个力的几何、以及把损伤一点点攒起来的时间。
一、先把账本的起点摆清楚

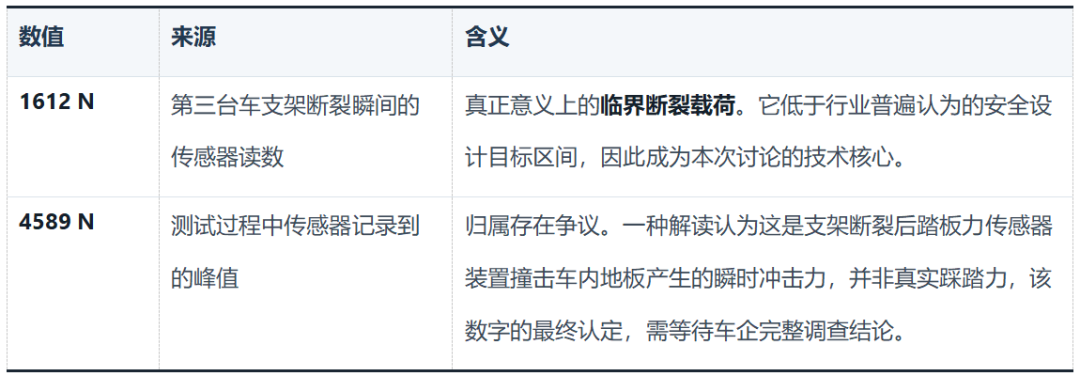

公 开信息里，有两个数字被反复提及，但它们的含义完全不同：
二、130 毫米的杠杆，放大了什么

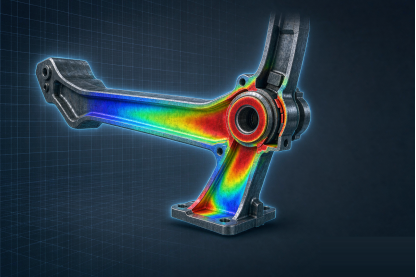

懂某帝的视频分析指出，涉事车型的踏板中心距支架转轴约130 mm。而制动踏板本质上就是一根杠杆：驾驶人的脚力 F 作用在踏板面上，绕转轴转动，力一路传到支架根部。
这里逃不掉一个最简单的力学关系：
而在同批对比车型中，130 mm 属于较长的。力臂每增加一点，同样的脚力都会在根部弯矩上成比例地放大——这是一条不绕弯的线性关系。

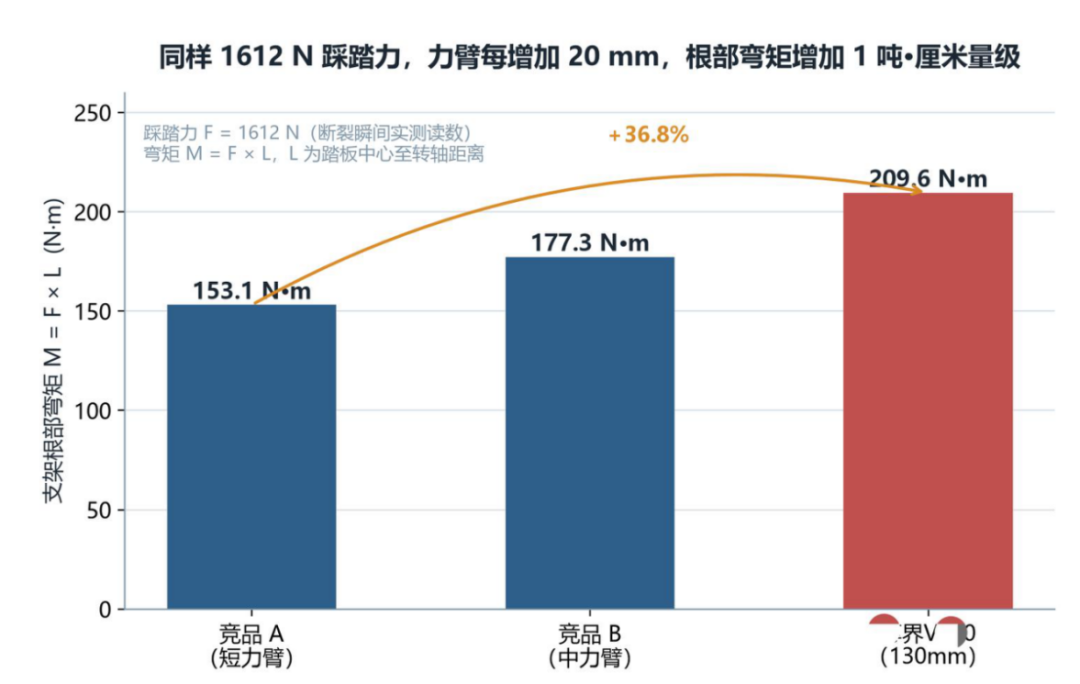

图1 同样 1612 N 踩踏力下，力臂差异带来的根部弯矩差异（示意计算）
但要说清楚：130 mm 本身并不是设计缺陷。人机工程学上，踏板中心到转轴的距离要匹配驾驶人的腿部自然伸展姿态，长力臂往往是为了舒适性做出的合理取舍。真正的工程问题在于——在长力臂已经放大了根部弯矩的前提下，支架这个截面的设计裕度够不够，以及设计时有没有把「力臂会放大应力」这件事纳入考虑。
三、为什么脚力不是唯一的变量
到这里为止，我们算的都是「一次踩下去会怎样」。但三台车分别在第2、3、4 次制动时才断——这说明脚力并不是唯一的变量，还有另一个更隐蔽的维度：次数。
传统的强度验算流程是这样的：把最大载荷施加上去，跑一个静力分析，看最大应力有没有超过材料的屈服强度或许用值。这个流程有一个隐含假设：只要这一次不坏，零件就是安全的。
这个假设在两种情况下存在明显问题：
1. 高周疲劳——零件在远低于屈服强度的应力下反复加载，循环几百万次后开裂。最经典的例子是弹簧、连杆、焊缝。
2. 累积损伤——每次加载贡献一点点不可逆的损伤，加载足够多次后总量达到1，零件失效，尤其是在外界冲击下，其累计损伤更为明显。
本例属于第二种——而且是最极端的第二种，因为如果单次1612 N 就能踩断，那这已经不是"累积"了；三次才断，说明单次的高幅载荷已经产生了较大的损伤累计，第四次才越过1 这道门槛。

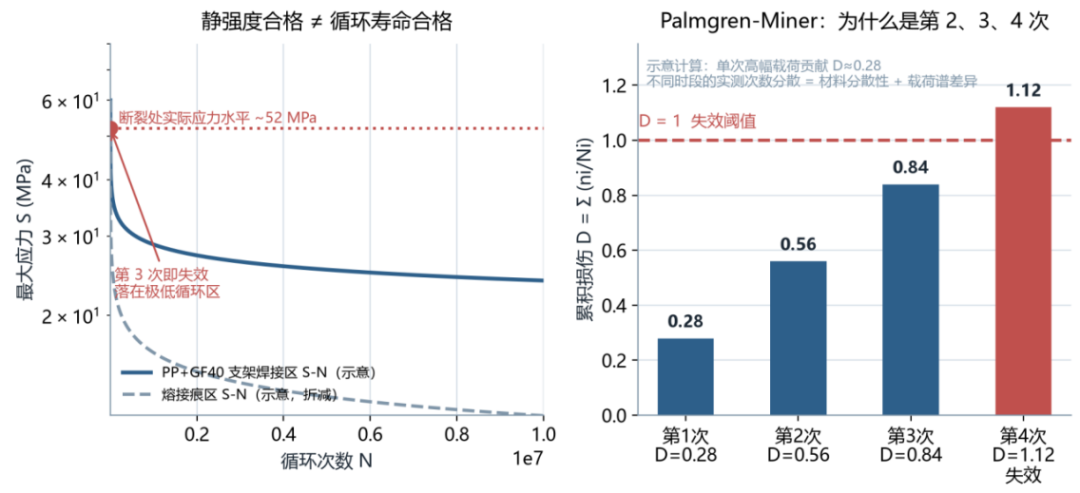

这里要引入工程疲劳学的核心工具——Palmgren-Miner 线性累积损伤理论：
这个公式的思想非常直白：零件的总"损伤预算"是 1，每次循环按比例扣减，扣完就坏。而问题恰恰出在这里：这次失效的支架是非金属材料，而现有的疲劳方法论几乎都是为金属写的。
金属材料的疲劳失效具有以下两个特点：一是存在疲劳极限——低于某个应力水平，反复加载再多也不坏，设计时只要把工作应力控制在这条线以下，就算「无限寿命」。二是工业数据库充足——S-N 曲线、应力集中修正、载荷谱修正都有成熟规范可以直接套用。
然而塑料没有这个概念，塑料的S-N 曲线在工程关心的循环次数范围内始终在下降，不存在水平段——这意味着你不能用「低于某个值就没事」这种方式草草验算通过。
四、CAE怎么算才对
回到开头那个问题——"这个支架到底能承受多大的力？"诚实的回答是：单凭公开 信息，我们算不出来。因为缺三样东西：
一是该支架完整的材料牌号与批次性能数据（含取向、补强、结晶度）；
二是包含实际接触位置的详细几何与工艺参数；
三是原始设计载荷定义与验证工况谱。
这三样东西，只有企业内部的仿真与试验团队才拿得到。但方法论是公开的，这套方法本身，就是每个CAE 工程师每天在做的事：
（1）把力臂当成杠杆。130 mm 不是一个尺寸标注，它是一个倍率系数——同样的脚力，它决定根部弯矩放大多少。（2）把静强度与疲劳分开验。一次不坏不等于一万次不坏，塑料尤其没有疲劳极限这回事。（3）对缺口保持怀疑。转轴孔、加强筋终止处、熔接痕——这些位置的真实应力远高于平均值，（4）最后一定要做试验。仿真负责缩小试验范围、识别最恶劣工况、预判薄弱环节；试验负责给最终答案。这套方法只能告诉你「大概会不会坏」，只有试验能告诉你“到底坏没坏”。
CAE 的价值不在于替代试验，而在于让试验做得更少、更准、更省。但我也想补充说句实话：方法论谁都能讲，真正难的是用对地方。
回到开头那个「链条」：一根踏板支架断裂，从来不只是某一个零件的问题。力臂决定了载荷怎么被放大，缺口决定了应力在哪里集中，累积损伤决定了它能撑几次。这三环任何一环没算清，结论都靠不住。而最脆弱的一环，从来不是材料，而是“我们以为自己已经算过了”的那一瞬间。
