NVH工程案例:纯电动车低速"咯噔"敲击异响,根因不在齿轮间隙?一份电驱总成软硬件联合优化实录

43分钟前浏览0
低速行驶时急踩、急松加速踏板,机舱里传来"咚噔"一声闷响——这是不少纯电车型在开发阶段都会遇到的敲击异响(Clunk / Rattle)问题。它不像顿挫那样影响驾驶,却极易被驾乘人员感知,进而引发"车是不是有问题"的担忧。

本文完整展现了某"三合一"电驱总成异响问题从声源定位、机理分析到软硬件联合优化的全过程。结论有些反直觉:真正有效的解,往往不在硬件间隙上,而在转矩过零的控制策略里。


一、问题描述:15~30 km/h 急踩急松,机舱传来"咚噔"

某纯电动车型搭载"三合一"电驱总成,在 15~30 km/h 车速区间行驶时,驾驶员急踩 / 急松加速踏板,可感知到机舱内"咚噔"状的异响。

几个关键特征:

  • 有异响,但没有车辆拉动或顿挫抱怨,听感更像驾驶舱内部零件的冲击声;
  • 声音来源在机舱下方中部、电驱总成附近较为明显;
  • 批量车辆均有类似响声

    ,不是个例;
  • 低速工况下路噪、风噪较低,瞬态异响的背景噪声不嘈杂,特别容易被感知。

异响源排查方法

  1. 主观评价 + 举升检查

    :先锁定大致区域,排除抖动顿挫因素;
  2. 传感器布置

    :在减速器输入轴、差速器输出轴、左右轮心处布置加速度传感器,在输入 / 输出轴处布置传声器(麦克风);
  3. 同步采集 CAN 总线信号

    :电机输入轴转速、电机转矩、加速踏板开度、制动信号等,在 LMS Test.Lab 中统一配置;
  4. 工况复现

    :车速 15~30 km/h 区间内各车速下,往复多次、不同加速踏板开度进行 tip-in / tip-out 操作,录制数据。

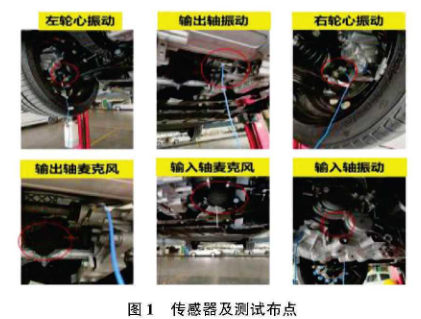

图1 传感器及测试布点

测试结论

从噪声时域数据看:噪声声源在差速器左右两侧最明显,噪声峰值在 80~90 dB 之间。从下图可以清楚看到,异响时刻与踏板开度、电机转矩过零时刻高度对应——这为后续把排查重点放到差速器花键与转矩控制上,提供了第一手依据。

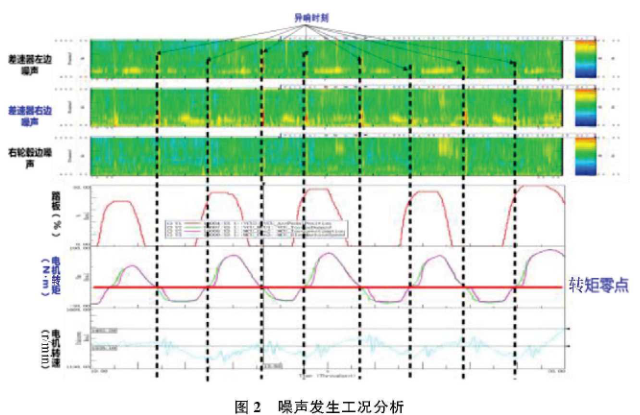

图2 噪声发生工况分析

二、机理:为什么纯电动车更容易出现敲击异响

2.1 齿轮敲击的本质

传动系统不可避免地存在间隙。滑行 / 驱动切换时,转矩换向,间隙两侧零件产生相对转动,就会产生敲击。转矩突然变大的工况下,敲击能量更容易被感知。

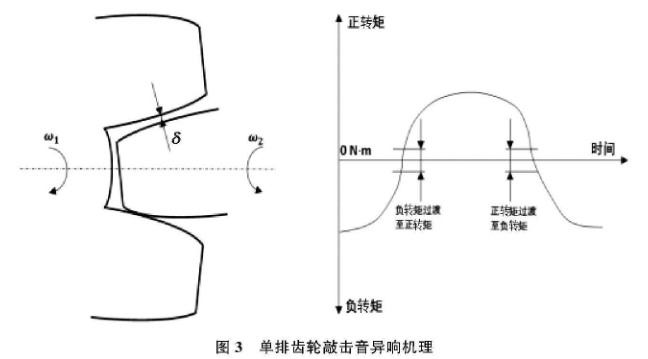

图3 单排齿轮敲击音异响机理

从动力学角度看,敲击声响的大小与两个量强相关:主被动端的角加速度差与间隙值 δ。在主被动端转速相同的前提下,间隙越大,旋转端加速时间越长,主动齿轮侧的角加速度越大;主被动端速差越小、间隙一定时,过渡时间越长,对转速的简谐波动越敏感。

角加速度比值 RI1、RI2 是定义敲击强度的核心客观量:

式1式2
式3

从转矩角度,主被动端的角速度变化满足:

式4
式5

转矩突变、电机转矩较大时,在拖曳转矩一定的情况下,主动端转速加速度相对较大,而被动端前后驱动与拖曳转矩相差不大、获得的角加速度相对较小,前后转速加速度差拉大,敲击更明显。

一句话总结:敲击能量 = 角加速度 × 间隙。瞬态敲击工况的响声客观上无法避免,只有当响度大到一定值才会被感知和抱怨。

2.2 纯电车型的"先天劣势"

相较传统燃油车,纯电动车传动系统没有扭转减振器、发动机飞轮、离合器等缓冲与减振部件。在动力源输入与轮端输出之间,花键轴与花键孔、齿轮副几乎是刚性连接——缺少缓冲,敲击异响自然更容易出现。

借助故障树分析(FTA),可以把 tip-in / tip-out 异响归为两大类原因:电机转矩过零特性与传动系统间隙大。

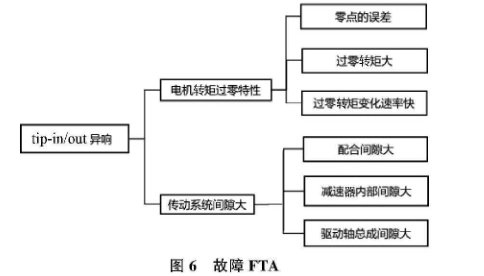

图6 故障FTA

2.3 主流客观评价方法

齿轮敲击的定量研究通常从齿轮运动微分方程出发,定义敲击发生条件并建立强度评价模型。主流客观评价理论包括三类:

  1. 门槛值敲击理论

    ——以门槛值定义敲击是否发生;
  2. 修正的拍击门槛值理论

    ——对门槛值理论的完善;
  3. 齿轮敲击指数

    ——基于角加速度均方根值的比值与峰值,目前国内外广泛采用的定量指标,用于描述被动齿轮的敲击强度。

2.4 转矩过零控制策略

tip-in / tip-out 工况下,电机端需求转矩由 VCU(车辆控制单元)计算得出,MCU(电机控制器)对转矩进行滤波,再由电机执行。

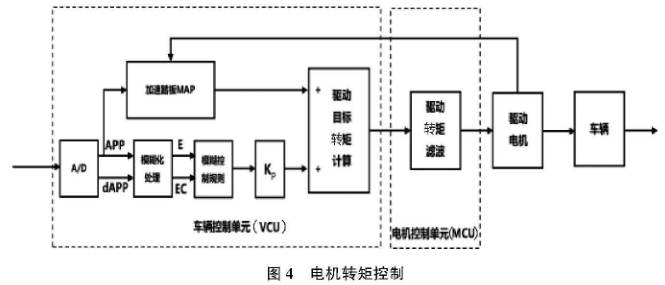

图4 电机转矩控制

加速踏板开度越大、变化越快,目标转矩变化越大。虽然可以通过 VCU 加速踏板 MAP 控制目标转矩大小,但转矩 MAP 受整车驾驶性与能量管理策略约束,与 tip-out 回收能量工况的转矩幅度强相关。tip-in 工况一般调整 VCU 过零目标转矩与 MCU 转矩响应。

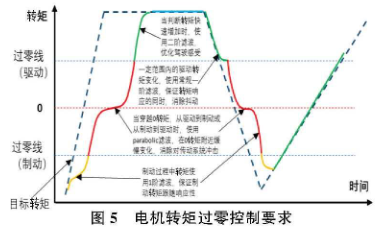

图5 电机转矩过零控制要求

实际转矩在跟随目标转矩的基础上还会做转矩滤波,以保证响应和舒适性——滤波参数的选择对响应和舒适性有很大影响,这正是标定的难点所在。


三、原因分析:硬件"背锅"还是软件"惹祸"

3.1 传动系统间隙——先查,但不是主因

"三合一"电驱总成中,涉及间隙的配合点主要有 5 处,如下图编号①~⑤:

  1. 联接轴套 / 电机轴与减速器输入轴配合花键;
  2. 减速器内部齿轮副间隙;
  3. 驱动轴内球节外花键与差速器半轴齿轮内花键侧隙;
  4. 驱动轴总成扭转间隙;
  5. 驱动轴外球节外花键与轮毂内花键配合侧隙。

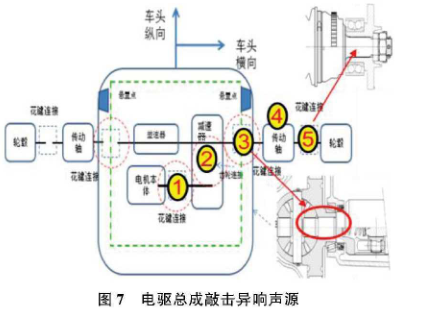

图7 电驱总成敲击异响声源

测量方法:齿轮副间隙用双啮合法测得;差速器与半轴花键配合间隙通过丝锥测得跨棒距后反算得出。

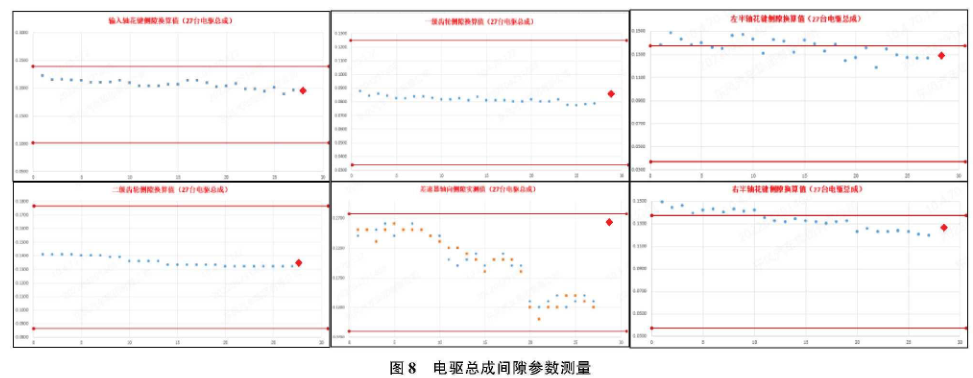

图8 电驱总成间隙参数测量

关键结论:实测零部件间隙参数均在设计指标值范围内。抱怨异响车辆(红色菱形)的传动系统侧隙参数处于设计上下限中间水平,与标杆车辆(无"咯噔"异响抱怨)的电驱总成间隙水平相当。

也就是说——硬件间隙的散差,并不是这次异响的直接根因。

3.2 转矩控制——问题浮出水面

利用车辆上的能量回收强度选择按钮(强 / 中 / 弱)对比评价,结论非常清晰:

  • 能量回收强度越高,对 tip-out 工况的敲击异响贡献越大

    (加速 / 减速均 NG);
  • 回收转矩为 −40 N·m 时,电机执行转矩过零的台阶相比 −20 N·m 更平缓,但异响声反而更大,且更容易稳定复现;
  • tip-in 工况

    下,异响容易出现在加速踏板开度大、开度上升速率快的工况(对应驱动电机目标转矩较大)。

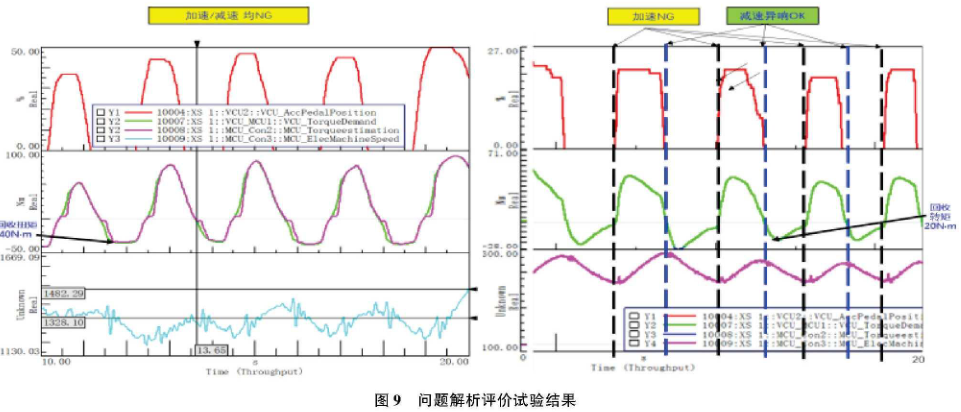

图9 问题解析评价试验结果

敲击能量大 → 异响大:过零转矩特性在批量硬件搭载中往往存在覆盖性散差,在一些间隙参数超差的总成上,就会引发较大的敲击异响。


四、优化与验证:从"拍脑袋"到"量化选参"

4.1 建立"敲击理论模型—指标参数—响应评价模型"

为量化评价参数对主观评分的影响,研究选取了 6 个软硬件参数指标:

  1. 电机转矩上升斜率;
  2. 过零后 0.2 s 电机转矩大小;
  3. 过零后 0.5 s 电机转矩大小;
  4. 转矩过零区间;
  5. 差速器硬件间隙负载转矩大小;
  6. 转矩过零时间(经过过零转矩区间的时间)。

主观评分为各指标参数的加权和,对协方差矩阵作正交求解得到特征值与特征向量,再用相关系数 r、偏相关系数 P 及 KMO 值度量整体关联程度:

式6

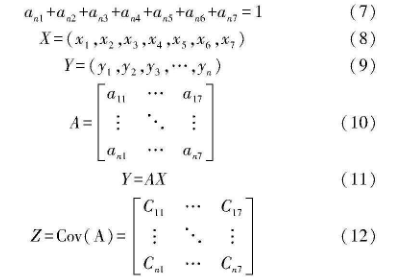

式7至12
式13

主观评价参照 SAE J1441 标准评分,间隙值大小与松踩加速踏板快慢按 1/2/3 区分,分别表示快 / 中 / 慢和大 / 中 / 小。

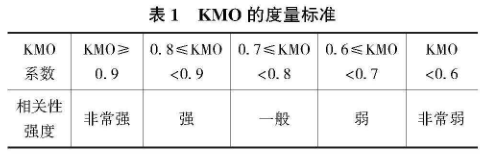

表1 KMO的度量标准

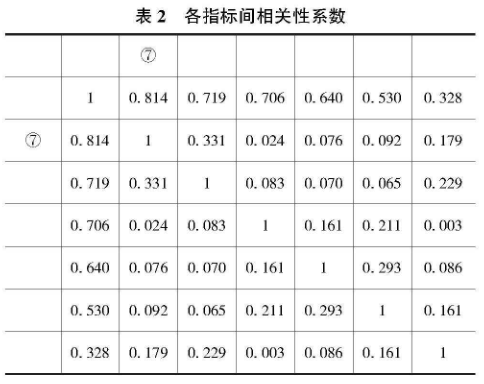

表2 各指标间相关性系数

4.2 tip-in 工况:转矩滤波参数对比

对 4 组代表性 VCU 软件(各版本转矩过零控制策略相同,在零转矩处做一个台阶即 MCU 转矩滤波)进行测试,在易抱怨的 15~30 km/h 区间多次重复评价。

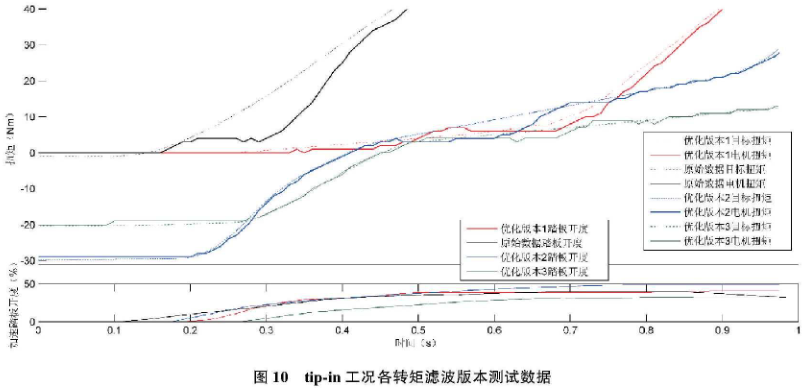

图10 tip-in工况各转矩滤波版本测试数据

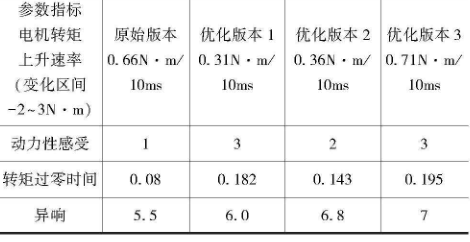

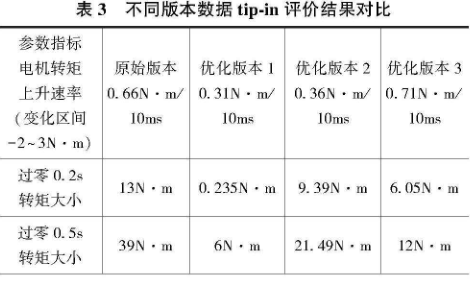

表3 不同版本数据tip-in评价结果对比 上
表3 不同版本数据tip-in评价结果对比 下

主要结论:

  • 原车版本

    :通过零转矩附近后快速增加转矩,动力性强,但异响明显(评分 5.5 最低);
  • 版本 1/2/3

    :相比原车在转矩响应上略有延迟,上升速率、过零时刻转矩相对较小,异响评分升至 6.0 / 6.8 / 7.0;
  • 但速率过慢会引起动力性感受变差(版本 1 动力性最好、评分 3;版本 2 与 3 均为 2),需要综合满足异响与动力性。

结论:优化版本 2 相对最好——异响评分 6.8 与版本 3 的 7.0 接近,但动力性感受更优,在异响与动力性之间取得了平衡。

4.3 tip-out 工况:异响、反拖感与经济性的三方博弈

tip-out 时车辆进入制动 / 滑行能量回收模式,可通过两个手段调整:修改 VCU 转矩 MAP 改变能量回收强度;修改驱动电机转矩滤波控制参数改变转矩响应平缓程度。

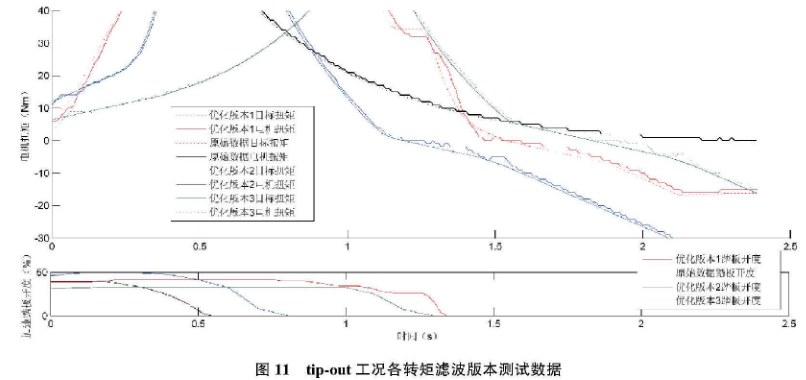

图11 tip-out工况各转矩滤波版本测试数据

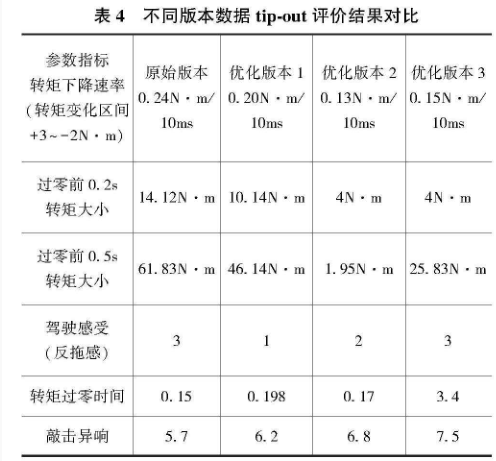

表4 不同版本数据tip-out评价结果对比
  • 转矩变换速率越快,车辆反拖感越强,易引起驾驶舒适性抱怨;
  • 降低转矩下降速率、变缓,对减轻敲击异响有帮助;
  • 但下降速率过缓会影响滑行 / 制动能量回收,过快进入负转矩区域又会导致反拖感强烈。

通过仿真计算,优化版本 1/2/3 相比原始版本软件,NEDC 工况综合续驶里程分别降低 3 km / 12 km / 7 km。

从 NVH、驾驶性与经济性综合权衡看,优化版本 3 相对较好:敲击异响评分 7.5 最高,驾驶感受(反拖感)3,续航代价居中。

4.4 软硬件联合调试:软件才是"补丁王"

设计正交试验,用"转矩滤波强 / 缓"与"间隙大小"组合验证。由于差速器左右两侧跨棒距参数偏设计上限,对综合间隙和差速器接半轴花键处间隙均有贡献,且异响声恰在差速器接左右半轴两侧明显,因此选取 1 台抱怨样车,更换调小间隙后的差速器总成对比测试,同时在这台车上做软件调试。

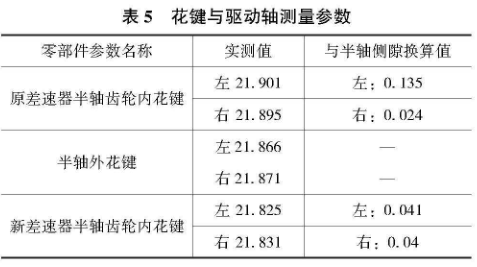

表5 花键与驱动轴测量参数

从表 5 可见,更换新差速器后,左 / 右侧与半轴侧隙换算值由 0.135 / 0.024 降至 0.041 / 0.04,间隙明显收敛。

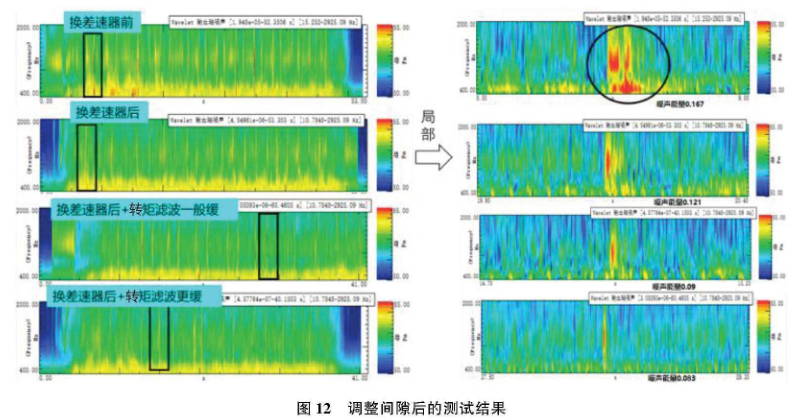

图12 调整间隙后的测试结果

实测结果:

项目
改善效果
采用转矩滤波方案二、方案三
噪声能量降低 25%
差速器处
噪声能量降低 26.1%
差速器处(另一方案)
噪声能量降低 50.3%

关键结论:差速器内花键间隙对 tip-in/out "咯噔"响声感知确有改善作用,间隙越小响声越小;但同比而言,软件控制优化更能够弥补差速器花键间隙引起的恶化。


五、结论与可借鉴之处

  1. 瞬态敲击异响无法完全消除

    ,只能通过降低敲击能量把响度压到感知阈值以下;
  2. 纯电车缺少扭转减振器 / 飞轮 / 离合器缓冲

    ,同等间隙条件下比燃油车更容易出现敲击异响;
  3. 硬件间隙不是唯一根因

    :本次案例中抱怨车辆的侧隙参数与标杆车相当,问题更多集中在转矩过零控制策略上;
  4. 软硬件联合设计是正解

    :软件设计对硬件公差具有一定的覆盖性,应从综合软硬件开发的角度解析问题;
  5. 可复用的排查路径

    :声源定位(传感器 + CAN 同步采集)→ 机理归因(敲击能量 = 角加速度 × 间隙)→ 参数量化(KMO / 相关系数筛选优先级)→ 正交试验(软硬件组合验证)→ 主观客观联合评价(SAE J1441);
  6. 优化必须做多目标权衡

    :异响改善往往以动力性、反拖感、甚至 NEDC 续航为代价(本次续航最大损失 12 km),软件版本选择要综合 NVH、驾驶性与经济性。

本文内容整理自文章《某纯电动车电驱总成异响分析及优化研究》,原作者:孟斌、雷君、聂少文、王德伟、曹大顾(东风汽车公司技术中心)。
