开关电源设计基础：开关电源通用的元器件类型以及主要功能

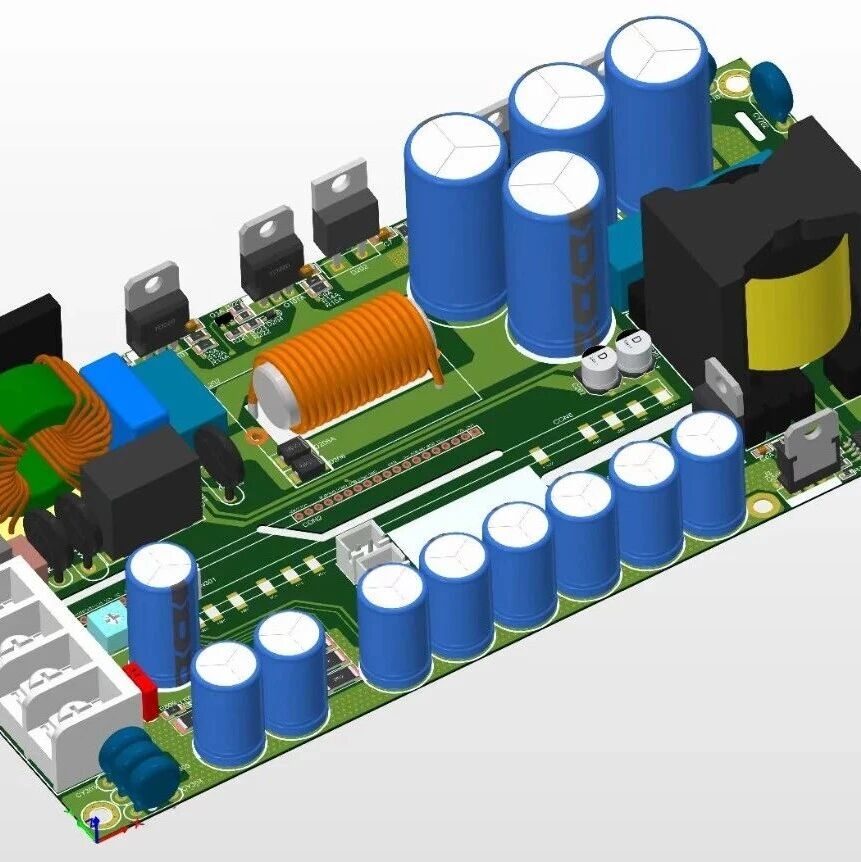

一、电阻1、取样电阻：构成输出电压的取样电路，将取样电压送至反馈电路用来稳定电压输出；2、均压电阻：在开关电源的对称直流输入电路当中起到均压作用，有时候也称为平衡电阻；3、分压电阻：构成电阻分压器；4、泄放电阻：断电时候可以将电容储存的电荷泄放掉；5、限流电阻：起到限流保护作用，如用作稳压管、光电耦合器以及输入滤波电容的限流电阻；6、电流检测电阻：与过流保护电路配套使用，用于限制开关电源的输出电流极限；7、分流电阻：给电流提供旁路；8、负载电阻：开关电源的负载电阻，这个电阻包含等效负载电阻；9、最小负载电阻：为维持开关电源正常工作所需要的最小负载电阻，可避免因负载开路而导致输出电压升高；10、假负载：在测试开关电源性能指标时候临时接的负载，例如水泥电阻等；11、滤波电阻：用作LC型滤波、RC滤波、π型滤波中的滤波电阻；12、偏置电阻：给开关电源的控制端提供偏压，或者用来稳定晶体管的工作点；13、保护电阻：常用于RC型吸收回路或VD、R、C型钳位保护电路当中；14、频率补偿电阻：例如构成误差放大器的RC型频率补偿网络；15、阻尼电阻：防止电路中出现谐振；16、压敏电阻：根据电压范围分为不同档位，对过电压脉冲响应速度快，耐冲击电流的能力很强，漏电流小、电阻温度系数小、价格低廉。可构成过电压保护电路、防雷击保护电路、消除火花电路、浪涌电压吸收回路等。二、电容1、滤波电容：构成输入滤波器、输出滤波器等；2、耦合电容：也称为隔直电容，作用是隔断直流信号，只让交流信号通过；3、退耦电容：对于电源的退耦电容，可防止产生自激振荡；4、软启动电容：构成软启动电容，在软启动过程当中使输出电压和输出电流缓慢的建立起来；5、补偿电容：构成RC型、CL型振荡器；6、微分电容：构成微分电路，获得尖脉冲；7、自举电容：用于提升输入级的电源电压，也可以构成电压前反馈电路；8、延时电容：与电阻构成RC型延时电路；9、储能电容：例如极性反转型DC-DC变换器中的泵电容；10、移相电容：构成移相电路；11、倍压电容：与二极管构成倍压整流电路；12、消噪电容：用于滤波电容的噪声干扰；13、中和电容：消除放大器的自激振荡；14、抑制干扰的电容：在EMI滤波器中，可分别滤除串模干扰和共模干扰；15、安全电容：X电容和Y电容；16、X电容：滤除串模干扰，用于EMI滤波器中；17、Y电容：滤除由一次绕组、二次绕组耦合电容器产生的共模干扰，可为从一次侧耦合到二次侧的干扰电流提供回流路径，防止该电流通过二次侧耦合到大地；三、电感1、滤波电感：构成LC型滤波器；2、储能电感：常用于降压式或者升压式DC-DC变换器电路当中；3、振荡电感：构成LC型振荡器；4、共模电感：也称为共模扼流圈，常用于EMI滤波器，一般串联在开关电源的输入电路中；5、频率补偿电感：构成LC、LCR型频率补偿网络；四、变压器1、工频变压器：对交流电源进行变压隔离，再经过整流滤波后给DC-DC变换器供电；2、高频变压器：对高频电源进行储能、变压、隔离，适用于无工频变压器的开关电源；五、二极管1、续流二极管：常用于降压式DC-DC变换器中；若在继电器、电机等的绕组两端并联二极管，即可为反电动势提供泄放回路，避免损坏驱动管；2、整流二极管：对交流进行整流变成脉动电压，有低频整流和高频整流；3、钳位二极管：构成VD、R、C型钳位电路，吸收尖峰电压，对MOSFET功率管起保护作用吧；4、阻塞二极管：钳位保护电路中的二极管，称作阻塞二极管；5、保护二极管：用于半波整流电路当中，在负半周时候给交流提供回路；6、隔离二极管：可实现信号隔离；7、抗饱和二极管：将二极管串联在功率开关管的基极上，可降低频率开关的饱和深度，提高开关速度；8、快恢复二极管：快恢复二极管反向恢复时间一般为几百纳秒，正向压降为0.6到1V，正向电流为几至几千安，反向峰值电压可达几百至几千伏，可用作开关电源的输出整流管、一次侧钳位保护电路的阻塞二极管；9、超快恢复二极管：超快恢复二极管则是在快恢复二极管基础上发展而成的，其反向恢复电荷进一步减小，反向恢复时间低至几十纳秒，可用作输出整流管、阻塞二极管、反馈电路中的整流管；10、肖特基二极管：属于低压、低功耗、大电流、超高速半导体功率器件，反向恢复时间可低至几纳秒，正向导通压降为0.4V左右，整流电流可达几十到几百安，特别适合做电压输出电路中的整流管、续流二极管；11、瞬变电压抑制二极管：也称瞬态电压抑制器，其相应速度极快、钳位电压稳定，是一种新型过电压保护器件可用来保护开关电源集成电路、MOS功率器件以及其他对电压敏感的半导体器件；12、双向触发二极管：这是二端交流器件，常与晶闸管配套使用，构成输出过压保护电路六、整流桥1、BR：将交流电压变成脉动直流电压，送至滤波器。整流桥可由4只整流二极管构成，亦可采用成品整流桥；七、稳压管1、ZD：构成稳压电路；接在开关电源的输出端，用来稳定空载使的输出电压；由稳压管、快恢复二极管和阻容元件一起构成一次侧钳位保护电路；构成过压保护电路。八、晶体管1、TRANSISTOR：用作PWM调制器的功率开关管；构成恒压/恒流输出式开关电源的电压控制环和电流控制环；构成开关稳压器的通/断控制、欠压保护、过流保护、过压保护等电路；九、场效应管1、MOSFET：用作PWM调制器或开关稳压控制器的功率开关管；十、绝缘栅-双极性晶体管1、IGBT：用作PWM调制器的功率开关管；十一、运算放大器1、通用运算放大器：构成外部误差放大器、电压控制环和电流控制环等。十二、磁珠1、管状、片状磁珠及磁珠阵列：能抑制开关噪声和尖峰干扰。说明：本文来源网络；文中观点仅供分享交流，不代表本公众 号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。来源：电力电子技术与新能源
