首页/文章/ 详情

聚合物本构,怎样兼顾卸载回弹与长时松弛?

47分钟前浏览3

DOI:10.1016/j.ijsolstr.2026.113981

推荐理由

加载曲线拟合得好,卸载、反向加载和保持阶段却未必预测得准。Lan等这篇IJSS论文,在既有热力学框架上分别补充内部刚度演化和静态恢复机制,把聚碳酸酯(PC)、聚甲基丙烯酸甲酯(PMMA)的回弹、循环和松弛联系起来,适合本构建模与UMAT开发读者参考。

作者研究思路

作者用瞬态、可滑动、永久三类缠结启发内部变量设计。新增贡献主要有两点:在分子间阻力支路加入两组串联Kelvin–Voigt(KV)单元,配合背应力模量演化改善卸载与反向响应;在滑动变量中加入静态恢复项,改善长时松弛及其加载速率依赖。随后通过半隐式UMAT比较不同幅值、温速和复杂路径。

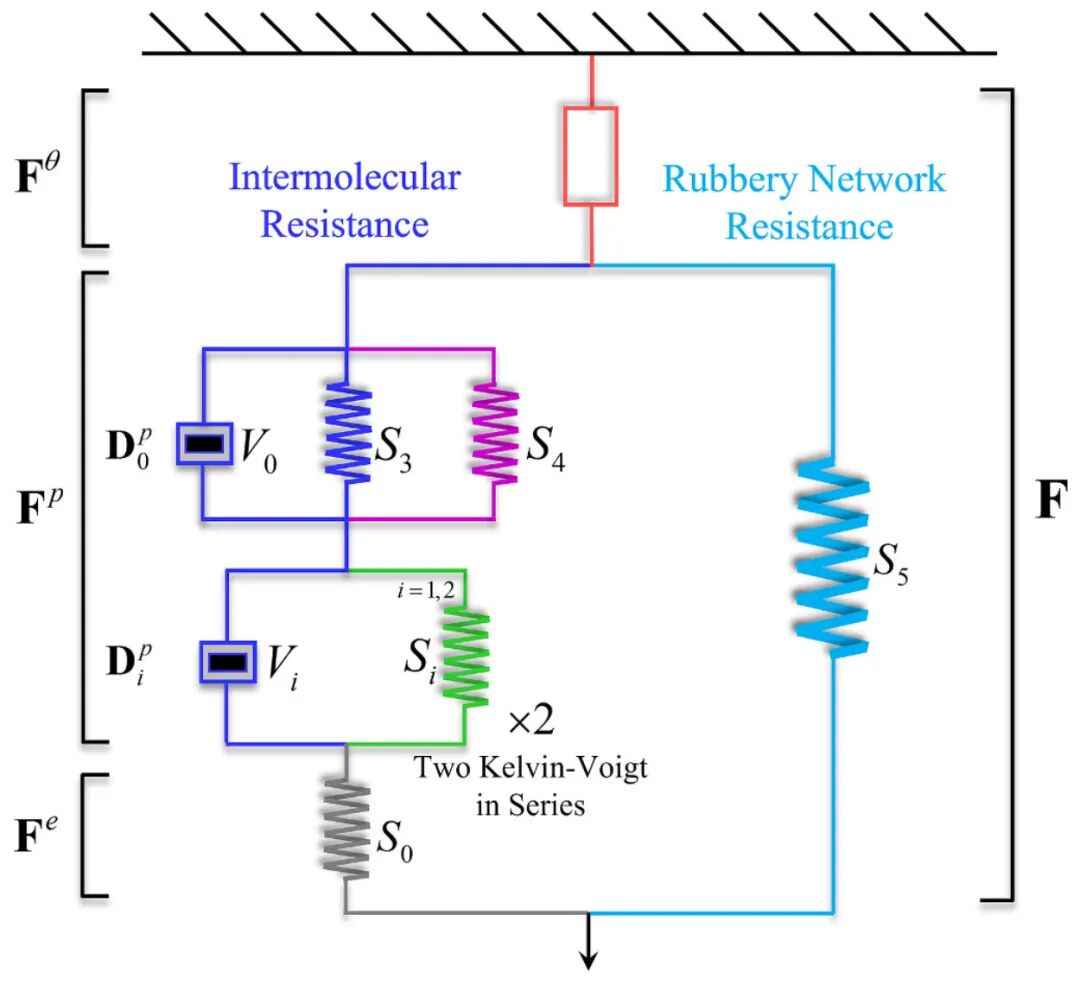

两组KV单元所在的流变结构

图 2:两组KV在分子间支路内串联,该支路与橡胶网络共同承载。

核心公式

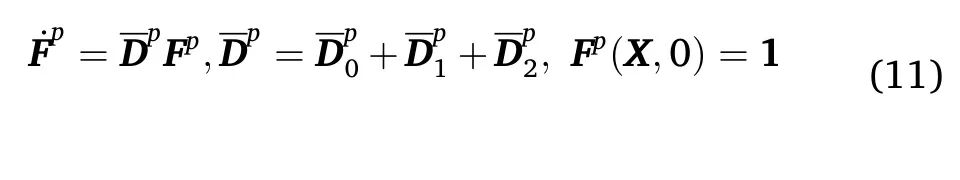

原文式11三通道速率

原文式(11):非弹性速率分为主通道和两组KV通道。上标p不意味着三者都不可恢复。

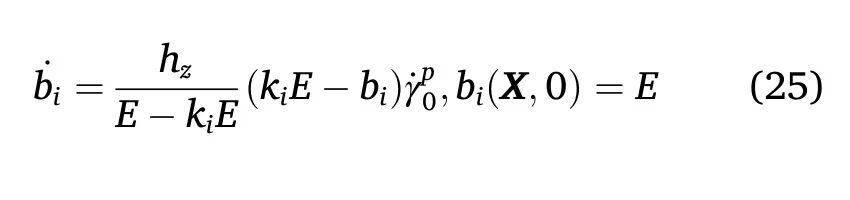

原文式25背应力模量演化

原文式(25):背应力模量bᵢ从初始E向kᵢE演化,驱动量是主通道速率γ̇₀ᵖ。它使内部约束刚度随变形改变,卸载不再只能沿固定斜率返回。

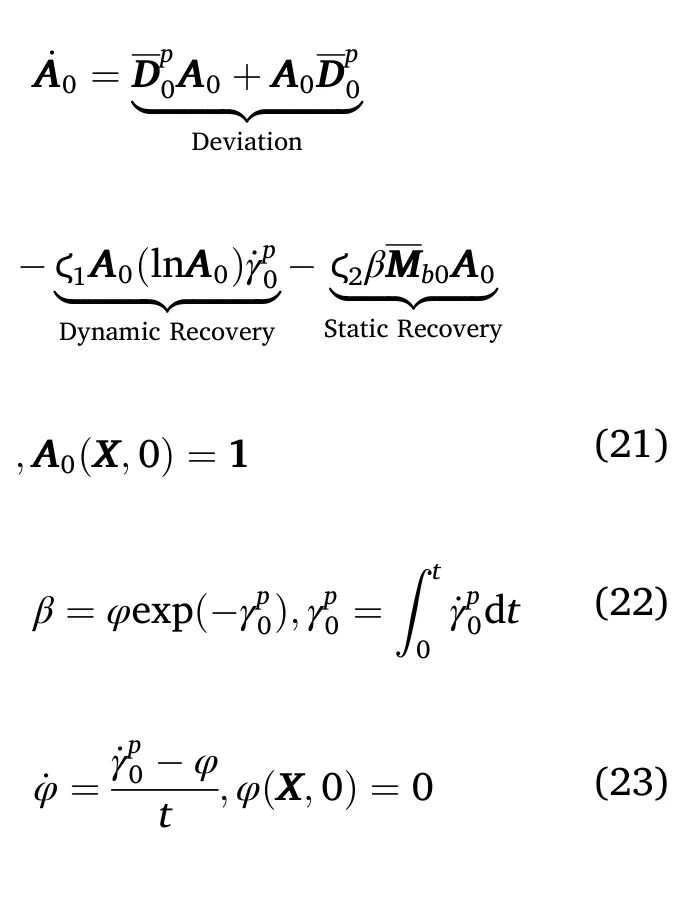

原文式21至23静态恢复与历史系数

原文式(21)—(23):A₀演化包含偏离、动态恢复和静态恢复。新增静态项由内部应力驱动,并通过β、φ保留历史影响,因此固定外部应变后,内部状态仍可调整。

核心结果图

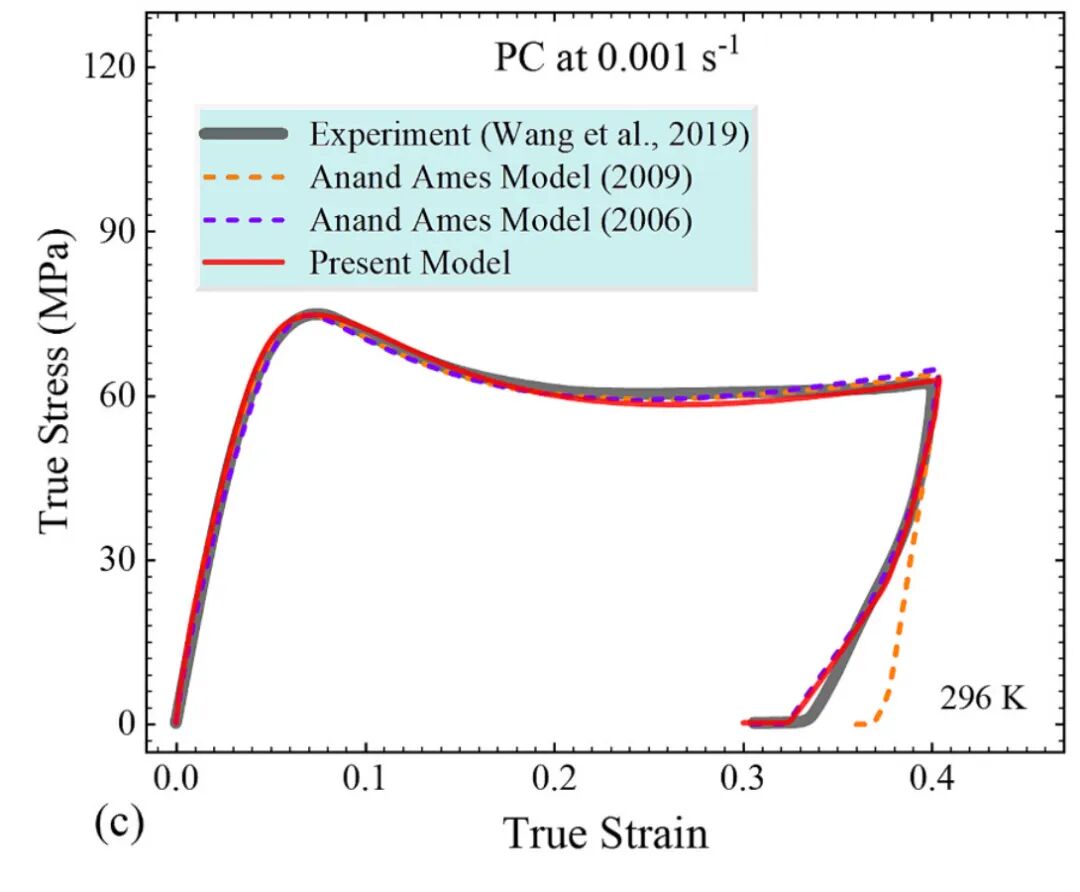

PC最大应变0.4的卸载恢复

图 4(c):PC,296 K、0.001 s⁻¹,卸载后零应力恢复1200 s。0.2幅值用于标定,图中0.4属于额外幅值比较;红线对卸载与恢复的描述较2009模型改善。

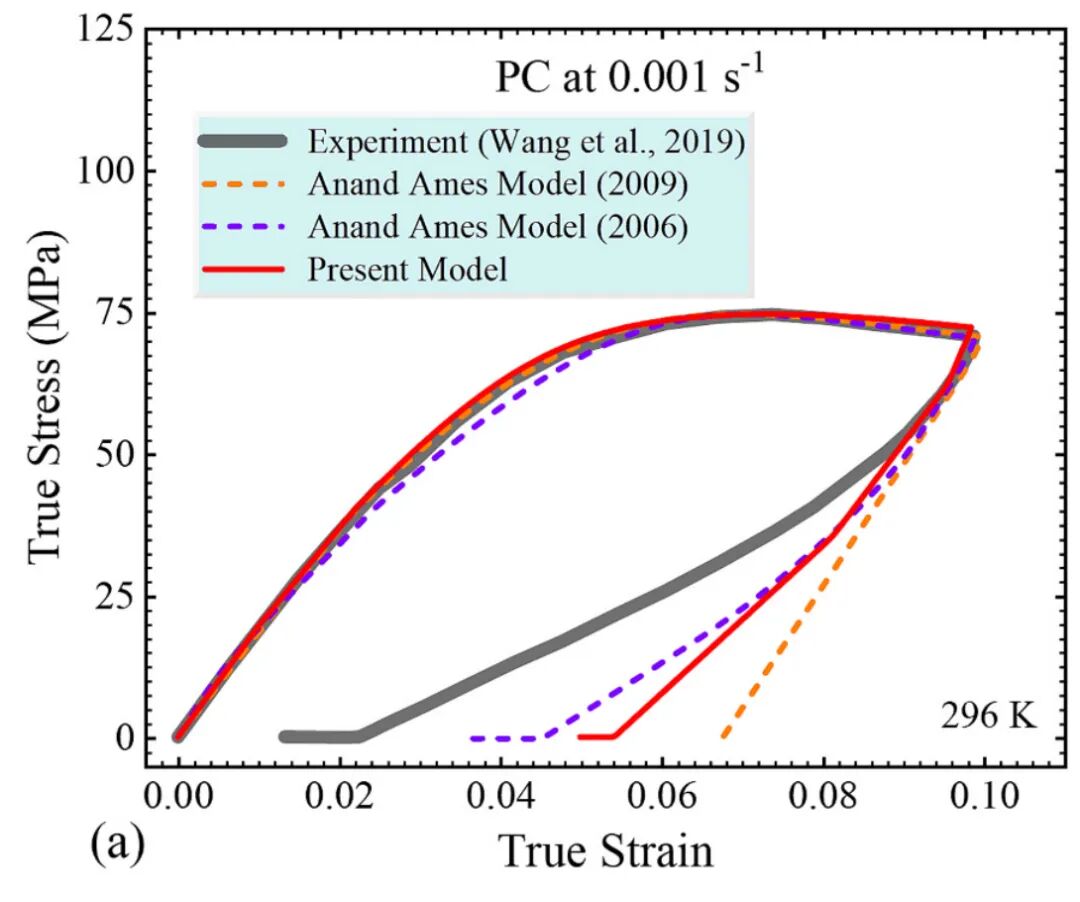

PC最大应变0.1的剩余偏差

图 4(a):同条件的小变形下,模型仍卸载偏硬、恢复不足,说明刚度演化与主通道流动绑定也有代价。

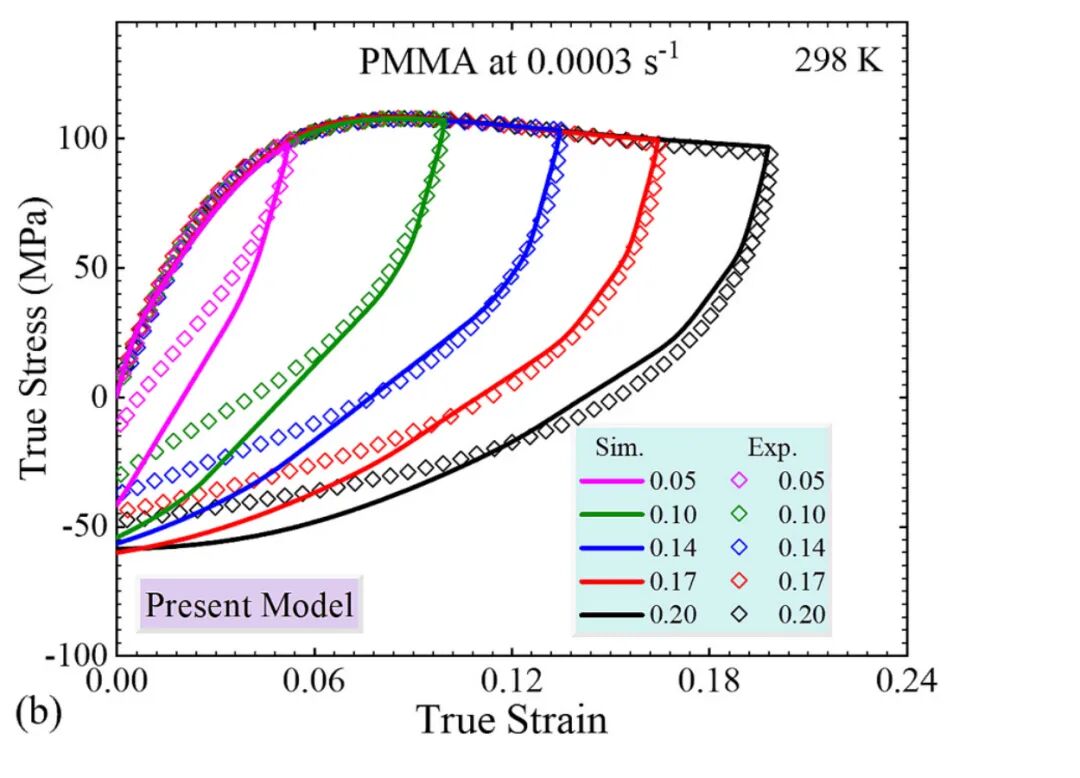

PMMA不同幅值压缩反向响应

图 5(b):PMMA,298 K、0.0003 s⁻¹,反向加载的非线性得到改善;0.2幅值参与标定。两组KV仍带来明显拐点,与实验的平滑过渡有差别。

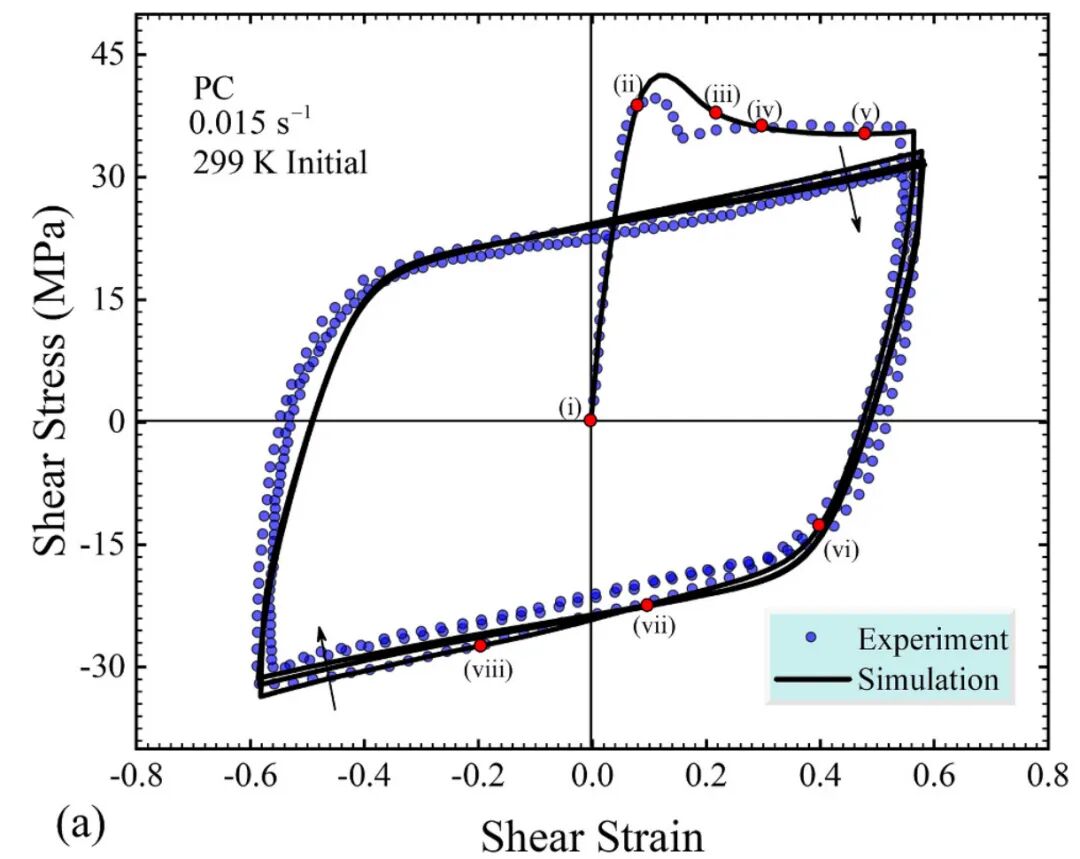

PC恒幅循环剪切滞回

图 8(a):PC,初始299 K、0.015 s⁻¹。模型再现了滞回环随循环逐渐趋稳的趋势。

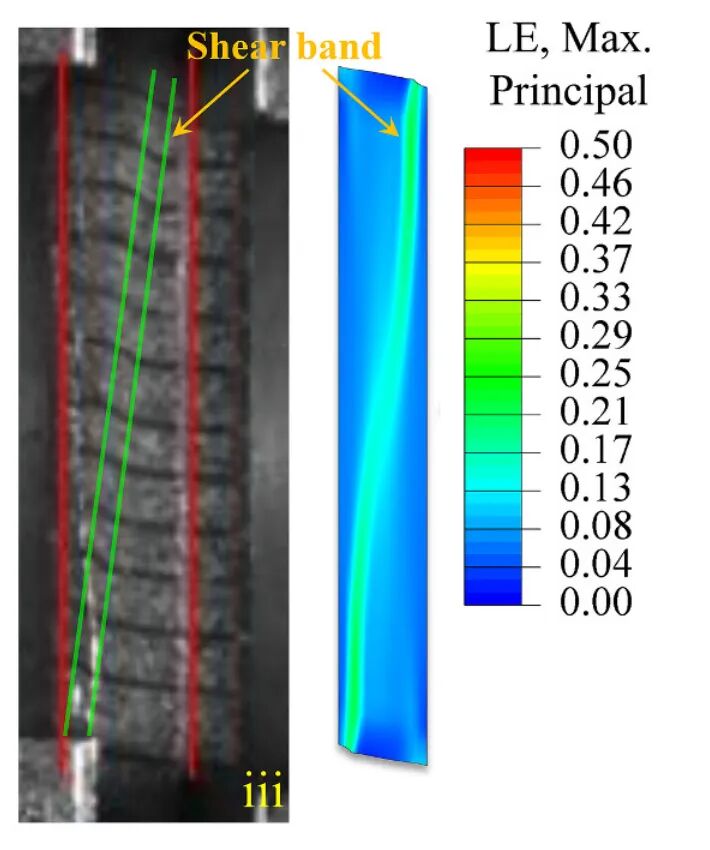

正向剪切的光学与局部场对照

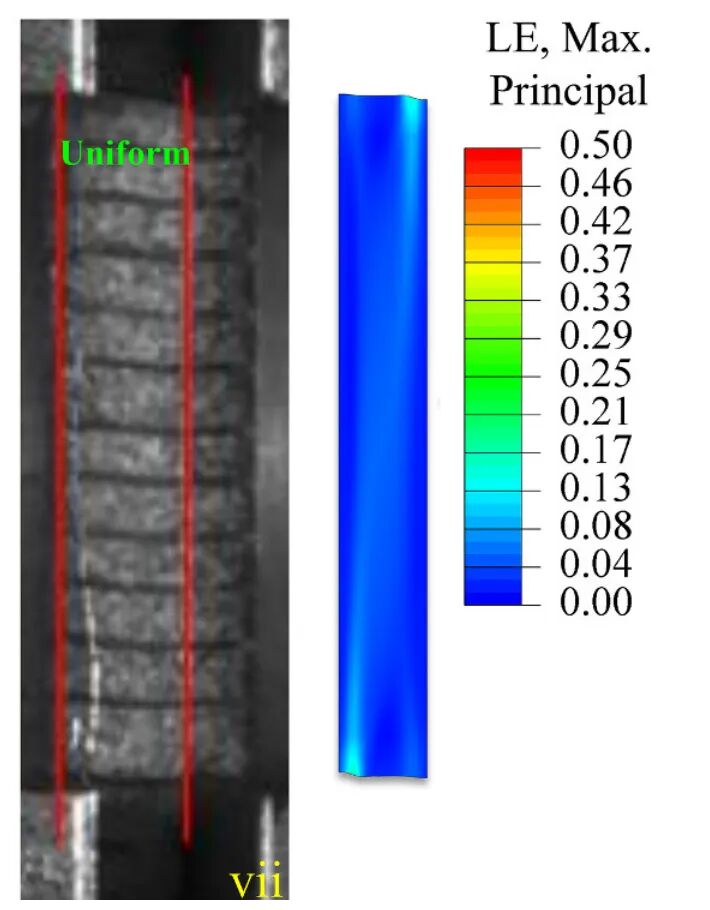

反向剪切的光学与局部场对照

图 8(c)节选(iii)、(vii):正向出现局部带,反向时变形更均匀。色条是最大主对数应变LE,并非累计塑性应变;光学对照属于定性证据。

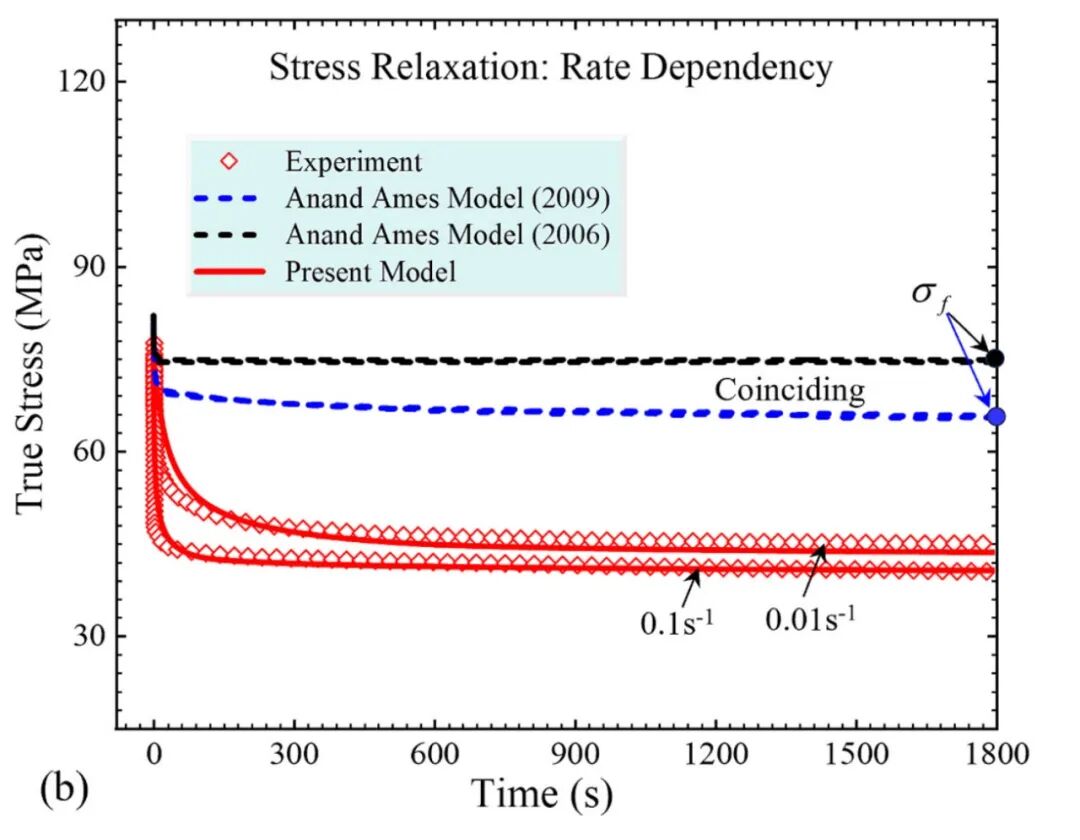

不同加载速率后的应力松弛

图 10(b):PC,296 K,压缩至0.6后保持1800 s。新增机制改善速率相关的长时松弛;0.6保持数据参与标定,不能整组称独立验证。

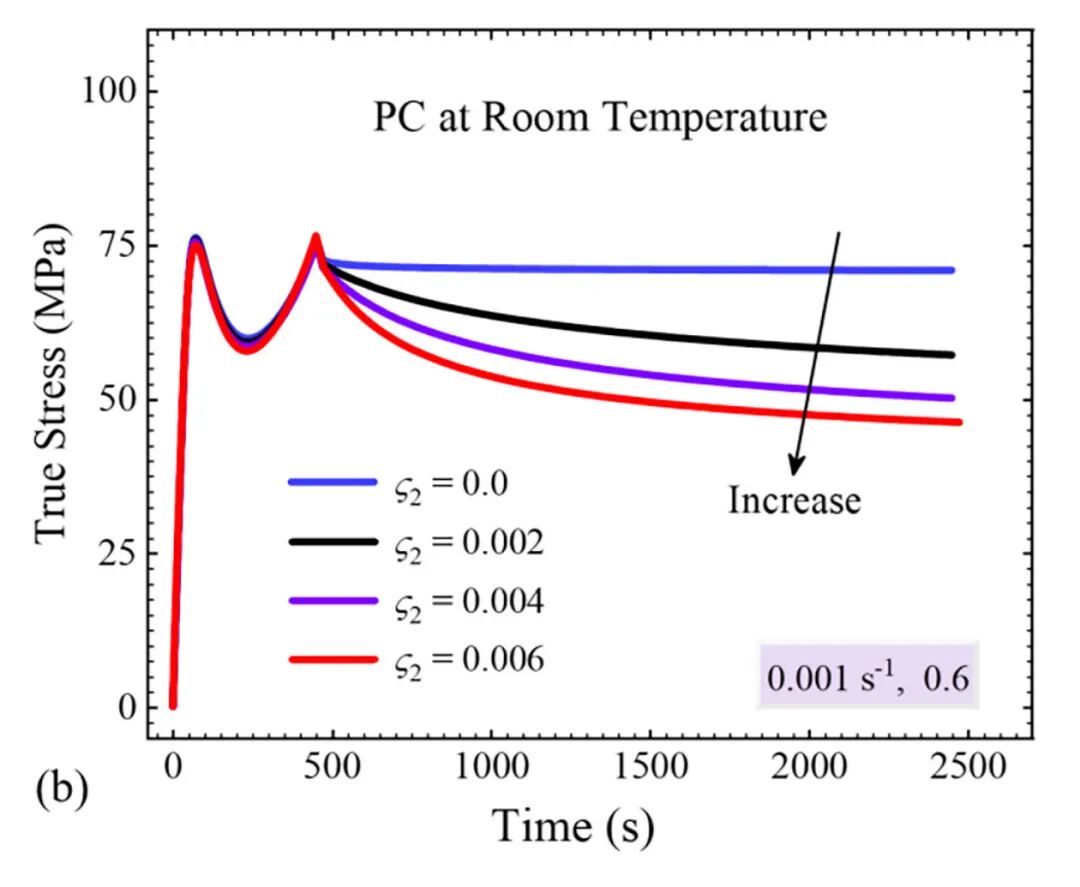

静态恢复参数的敏感性

图 C4(b):改变静态恢复参数,加载段差别很小,保持段却明显分开。这直接说明只拟合加载曲线为何不够。

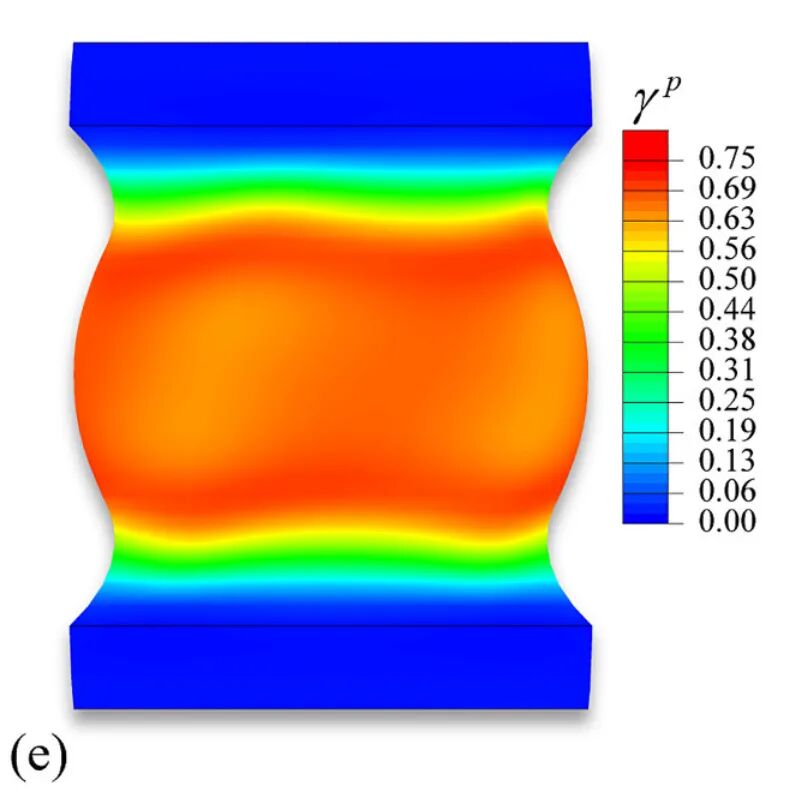

比例压扭等效塑性应变场

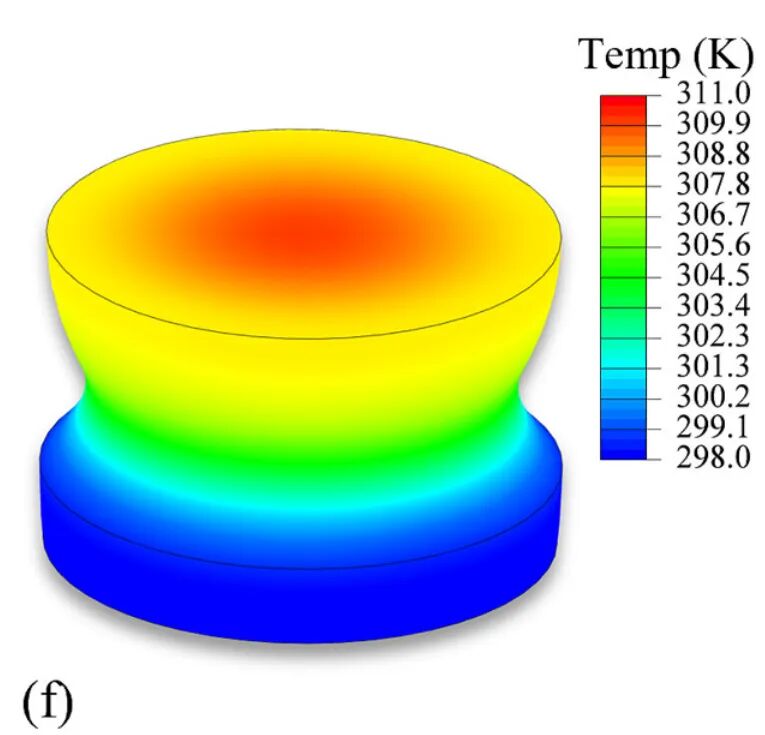

比例压扭预测温度场

图 12(e)、(f):PC比例压扭200 s,塑性应变与自热集中于中部;预测最高约311 K,较初始升高约13 K。内部温度场不是实测结果。

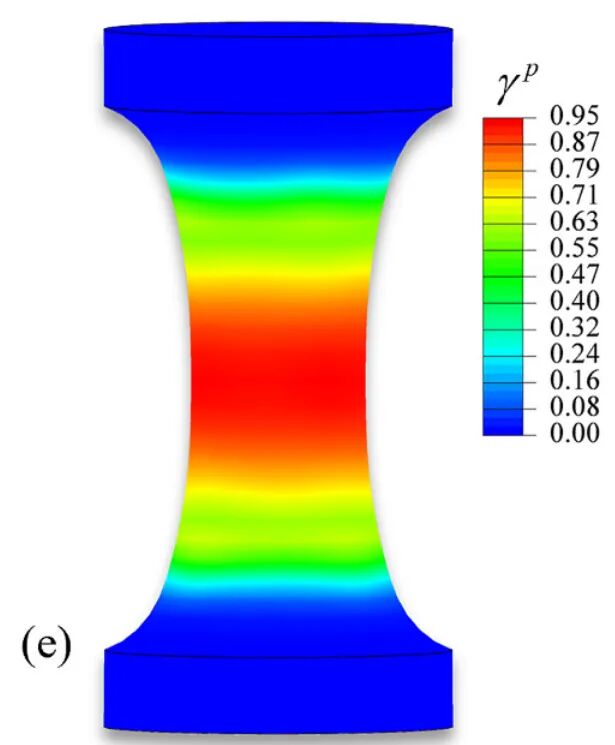

非比例拉扭等效塑性应变场

图 13(e):非比例拉扭260 s的等效塑性应变场。路径改变后仍可分析非均匀变形,但形状相似不代表局部场已获定量验证。

作者核心结论

两组KV、演化刚度与静态恢复扩展了模型对回弹、反向和时间依赖的描述,并保留温速及复杂路径应用。它仍是宏观标定的微结构启发模型:参数并非严格唯一,主要限于玻璃态,尚未包含银纹、损伤与断裂。

对我们的启示

让加载、卸载、保持数据分别约束流动、内部刚度和恢复机制,再用新路径检验。移植UMAT时还应独立检查时间步敏感性与热力耦合实现,不能把论文中的算法说明当作程序验证。


来源:Lan等,IJSS 335(2026),113981。原图节选;实验来源:图4、10为Wang等(2019),图5为Anand与Ames(2006),图8为Li(2018),图12、13为Chester(2011)。

来源:我的博士日记
断裂非线性光学UM
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-10-22
最近编辑:47分钟前
此生君子意逍遥
博士 签名征集中
获赞 62粉丝 133文章 157课程 0
点赞
收藏
作者推荐

EVPSC-TDT模型文章推荐

文章名称《A crystal plasticity model for hexagonal close packed (HCP) crystals including twinning and de-twinning mechanisms》DOI:10.1016/j.ijplas.2013.02.016 在镁合金、钛合金和锆合金等六方密排结构材料中,塑性变形远比传统立方晶体复杂。除了基面滑移、柱面滑移和锥面滑移外,变形孪生往往承担着不可替代的协调作用。尤其是在循环加载、反向加载和复杂应变路径下,已经形成的孪晶还可能逐渐收缩甚至消失,这一过程被称为去孪生。 2013年,Wang、Wu、Wang和Tomé在 International Journal of Plasticity 上发表论文 A crystal plasticity model for hexagonal close packed crystals including twinning and de-twinning mechanisms,提出了一套具有明确物理图像的孪生—去孪生模型,即TDT模型,并将其嵌入弹黏塑性自洽框架EVPSC中。文章以AZ31B镁合金板材和AZ31挤压棒材为对象,重点研究循环加载和预压缩后反向拉伸过程中的力学响应。 许多早期晶体塑性模型主要面向单调加载。当某一孪生系被激活后,通常通过晶粒整体重取向,或者采用经验规则更新孪晶体积分数。这类方法能够近似描述织构演化,却很难处理卸载和反向加载。 问题的关键在于:孪生并不是不可逆的“晶粒翻转”。在载荷反向后,孪晶界可以向相反方向迁移,孪晶区域逐渐缩小,母晶区域重新扩展。如果模型只保存孪生后的取向,而没有分别保留母晶和孪晶内部的应力状态,就无法准确描述去孪生,也难以解释镁合金循环滞回曲线中明显的拉压不对称、屈服平台和反向软化现象。TDT模型将整个孪生—去孪生过程划分为四类基本机制:第一类是孪晶形核,即在原始母晶内部引入一个具有较小初始体积分数的孪晶区域;第二类是孪晶长大;第三类是反向加载时的孪晶收缩;第四类是孪晶内部发生的再孪生。文章进一步把孪晶长大分为两个部分:由母晶平均应力驱动的母晶缩减,以及由孪晶平均应力驱动的孪晶扩展。与之对应,去孪生也被拆分为母晶扩展和孪晶缩减。这一划分非常重要。它意味着孪生界面的运动不再只由母晶应力或孪晶应力单独控制,而是同时考虑界面两侧不同的应力状态。母晶和孪晶被视为两个具有独立取向、应力和体积分数的弹黏塑性夹杂,共同与多晶体有效介质相互作用。在EVPSC模型中,每个晶粒都被看作嵌入等效多晶介质中的弹黏塑性夹杂。晶粒总应变率由弹性部分和塑性部分共同组成,因此模型能够保存加载、卸载及反向加载过程中的晶粒应力历史。这正是去孪生计算所需要的基础。论文结果表明,AZ31B板材在压缩过程中发生拉伸孪生,而在反向拉伸初期,去孪生可以在远低于初始孪生应力的宏观应力下启动。这并不一定意味着去孪生具有更低的临界分切应力,而主要源于预加载后母晶和孪晶内部保留的非均匀残余应力。换句话说,EVPSC框架可以从细观应力重新分配的角度,自然解释反向加载中的低屈服现象。模型还揭示了不同阶段的主导变形机制:压缩阶段主要由拉伸孪生承担塑性变形;反向拉伸初期以去孪生为主;当已有孪晶基本消失后,柱面滑移等机制开始承担更多变形;再次反向加载时,孪生重新启动。与此同时,晶体织构也随孪晶体积分数发生可逆或部分可逆的演化。这些结果说明,宏观循环曲线中的平台、拐点和拉压不对称,并不是简单的经验硬化现象,而是滑移、孪生、去孪生和晶粒残余应力共同作用的结果。基于文章的框架,我们可以在evpsc代码的基础上二次开发考虑循环过程中的twin-detwin。使用文章提供的参数与文章进行了相同的循环模拟加载,初始使用典型的基底织构:模拟循环变形结果如下可以看到和文章有良好的对应,(但由于初始未根据文章生成织构文件,而是使用MTEX完成了216个晶粒生成的,存在部分偏差)来源:我的博士日记

未登录
还没有评论
课程
培训
服务
行家
VIP会员 学习计划 福利任务
下载APP
联系我们
帮助与反馈
