Maxwell 材料栏填错一个值，后面所有的方案对比都不作数
一台内置式永磁电机，二维模型建得挺干净，网格质量检查全过，Torque 曲线跑出来光滑得很，收敛也稳。报告发出去，试验室那边台架一上，额定点的转矩比仿真低了将近一成。
第一反应是网格粗了。加密一轮，重算，没怎么动。又去查边界条件、查绕组分相、查极弧系数，一样一样试过来，那个差就在那儿摆着，不消失。
后来把模型翻开一行一行看，问题出在最开头那一步。永磁体那一栏，材料是我从库里直接点的，点完就再没看过。软件默认把它当成了一块各向同性、磁导率恒定的材料。说白了，我在软件里放的是一块磁铁形状的铁。
先看看你填的到底是哪一种
永磁体在软件里怎么定义，直接影响后面所有结果。常见的填法有三种，差别不在界面上，在算出来的东西能不能站住。
第一种是从现成材料库里点一个牌号。省事，也最容易埋雷。牌号本身可能是对的，但库里那条曲线是常温下的，是线性的，还是标称值，很多人从来没点进去看过。
第二种是线性近似。只给一个相对磁导率和一个剩磁，退磁那一段被写成一条直线。额定工况下跑起来看着没问题，因为工作点确实落在直线段附近。可一旦负载加大、温度上来，工作点往左走，直线的预测跟真实曲线就分家了。
第三种是按温度分档的非线性退磁曲线。剩磁随温度往下走，矫顽力分成 Hcb 和 Hcj 两个值分别给，退磁段的拐点在哪一目了然。只有这一种，能算出来电机在什么工况下会退磁。
前两种不是不能用，是用的时候得知道自己在简化什么。铁氧体的退磁曲线本来就偏线性，直线近似带来的偏差有时能忍。钕铁硼不一样，尤其高牌号的，退磁段的拐点靠右，过载或者高温工况下工作点稍微一偏就可能踩过拐点，而你用直线近似的时候，软件根本不会告诉你这件事发生了。
三个信号，方向一致就基本能定案
判断永磁体定义有没有问题，不用去翻每一行设置。看三个互相印证的信号就够了。
转矩偏低。 磁钢的工作点被算浅了，它能贡献的那部分磁通没有完全兑现出来。这是最常见的一个表现，也是很多人第一反应去查网格的原因，结果白忙一场。
铁耗偏小。 同一个模型里，气隙磁密波形如果偏干净，谐波成分被低估，铁耗自然就小。这一条容易被忽略，因为它跟转矩不是一个量级，看着不起眼，但它跟转矩是同一个源头。
反电势反而偏大。 空载反电势算出来比实测高，方向跟转矩正好相反。这一条最能说明问题。转矩偏小、反电势偏大，两个信号朝着相反的方向跑，说明不是网格精度那种整体性的偏差，是材料本构在某一段上算错了。
这三个信号里，只要出现转矩偏低配铁耗偏小这一对，就值得回去看一眼材料设置。三个都齐了，基本可以定，不用再折腾网格和边界。
温度不可忽视
永磁体有个绕不开的问题，温度越高，剩磁越低，退磁的拐点越靠右。
常温下标称 1.2 特斯拉的钕铁硼，到了工作温度下可能只剩一特斯拉出头。这个降幅在额定点上看不出来多少，但在高温加过载的工况下，它可能正好把工作点推到拐点另一侧去。
所以设置的时候有一件事不能省，冷态和热态要分开建材料，分开算。剩磁的温度系数不是装饰，它是决定高温工况算不算得准的那一项。
还有几个细节容易混。材料卡片里填的是剩磁还是磁化强度，两者差一个磁导率倍数，单位别混。充磁方向、极弧范围、有没有做分段，这些必须跟图纸对得上，方向错一个符号，转矩曲线直接反了，还很难一眼看出来。退磁校核最好单独跑一遍最恶劣工况，堵转、过载、高温三个条件叠在一起，看工作点在拐点的哪一侧。
几个反复踩的坑
从库里点一下就用。 牌号对了不等于数据对，温度档、线性还是非线性、数据来源，这三样都得点进去确认一次。
永磁体当线性材料一路做到底。 铁氧体勉强能糊弄，钕铁硼在高牌号加过载的组合下会出事。用简化可以，但得知道简化掉的是哪一段。
损耗只看总量不看构成。 磁滞损耗和涡流损耗塞进一个数里，后面优化的时候根本没法给方向。分开给，才知道该动材料还是该动结构。
绕组激励和充磁方向没对齐。 这种情况转矩曲线能对上一半，另一半对不上，查起来最费劲，因为怎么看都像是网格或收敛问题。
一个具体的对照
拿一台内置式永磁电机的额定点做对照，同一套网格、同一组边界，只改永磁体那一栏。
第一版用的是材料库默认的线性近似。算出来的额定点平均转矩，比台架值低了百分之八点几，退磁裕度这一项干脆算不出来，因为直线没有拐点。
第二版换成带温度修正的非线性退磁曲线，冷态热态分别建了两套材料。重算，额定点转矩的偏差收进了百分之二以内。更关键的是退磁这一项终于有了结论，最恶劣工况下的最小工作点离拐点还有多少余量，图纸上能标出来了。
整个过程网格尺寸、边界条件、激励设置一处没动。
最后说两句
这件事卡住我的地方，不是软件里某个按钮在哪，是我一直没把磁钢在电机里扮演的角色想明白。
它不是一个给出去就完事的参数，它有自己的工作点，有自己的边界，还会随着温度漂移。软件不会替你判断它什么时候会退磁，它只会把你填进去的那条曲线，忠实地算给你看。
这类判断得靠电机学和电磁场那套底子撑着。模型简化到什么程度还算有效，边界条件怎么设才算贴近真实，损耗该拆成几份来算，这些问题的答案都不在菜单里。
仿真高研院的《 Maxwell 电磁工程师职业研修班》，走的就是从电磁场与电机学理论打底，到软件操作与电磁建模，再到仿真方案交付这条路，一步一步来。
要是你手上正卡着一个对不上的结果，又拿不准是设置的问题还是理解的问题，多半是基础薄弱的问题，可以去了解一下这个培训，现在扫码，可以申请免费试听，看看培训的讲课方式是否对你的路。
扫码填写，备注“试听”，感受一下课上的讲 法。
想进一步了解课程安排

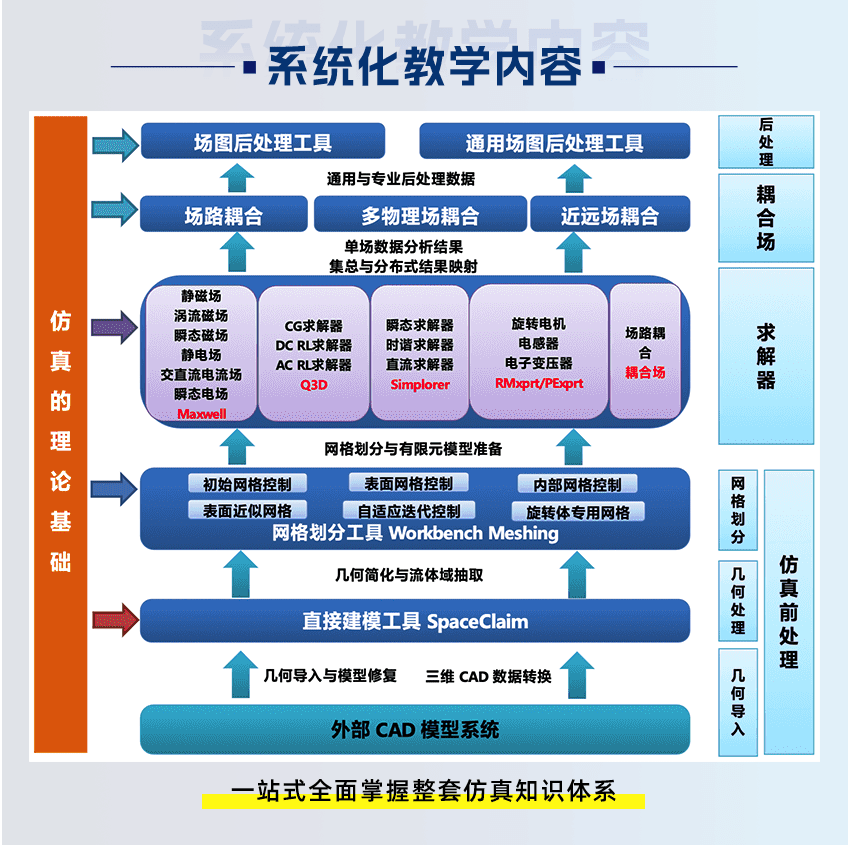

课程按六个阶段推进，从电磁场与电机学的理论精讲起步，进入软件操作与电磁建模，再到损耗与温升的多物理场耦合，最后收口到工程仿真方案设计与交付。每一步都踩在前一步的底子上，不跳步。
