导读:上一篇文章螺钉连接强度靠打样?工程师用Abaqus仿真,试验前就知道哪会失效,通过Abaqus螺钉拉拔模型设置,可以让读者形成一套较为清晰的有限元建模思路。本文总结ABAQUS三维切削仿真刀具-工件接触与材料去除过程分析。
三维切削过程同时涉及刀具高速运动、工件局部强烈塑性变形、复杂接触摩擦以及材料局部失效,是典型的高度非线性工程问题。相比二维正交切削模型,三维模型能够进一步考虑刀具宽度、侧向变形以及真实接触区域,更适合用于观察切削沟槽、切屑形成趋势和局部应力传递。本文案例根据我的视频课程Abaqus建模与后处理过程,整理三维切削仿真的关键设置与结果表达。重点展示了刀具与工件的三维模型、材料与分析参数界面,以及切削过程中Mises应力在刀尖邻域的集中与扩展现象,欢迎点击文尾阅读原文查看我的视频教程。

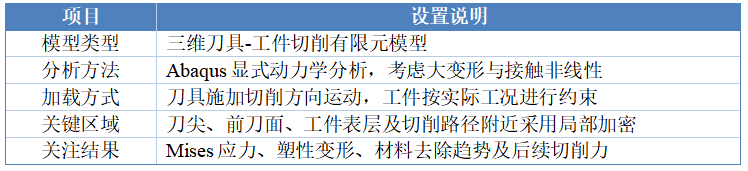

切削问题通常具有接触状态变化快、局部变形大、载荷持续时间短等特点,因此可采用Abaqus/Explicit建立瞬态动力学模型。总体思路为:建立刀具与工件三维几何 → 定义材料与必要的损伤/失效行为 → 设置刀具相对运动与工件约束 → 建立刀具-工件接触 → 划分切削区域网格 → 求解后提取应力、变形和材料去除过程。

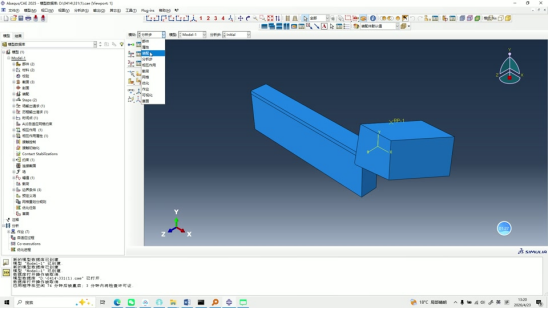

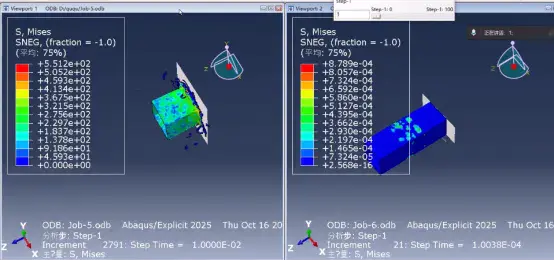

图1 三维刀具与工件几何模型示意
从我的视频界面可见,模型包含独立的刀具和工件部件,并通过装配建立相对位置。三维切削模型的核心并不只是“让刀具运动”,而是要保证运动方向、接触法向、网格密度以及材料失效方式彼此匹配。尤其是在刀尖附近,如果网格过粗,往往难以获得稳定、可信的应力梯度与材料分离过程。

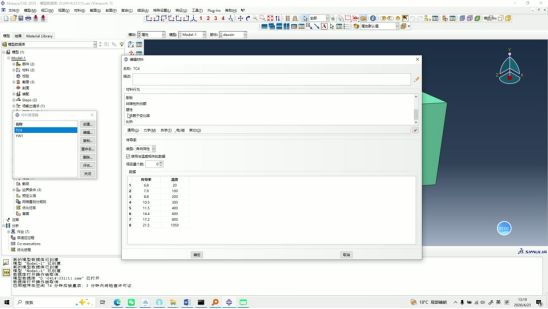

图2 材料或模型参数设置界面
1、刀尖附近形成显著高应力区
视频中的后处理结果表明,刀具与工件发生接触后,Mises应力首先集中于刀尖及其前方材料区域。随着切削继续进行,高应力区随刀具向前迁移,并在工件表层形成连续的受扰动区域。这是切削仿真中十分典型的局部响应,也说明接触载荷与材料非线性已经在模型中形成耦合作用。

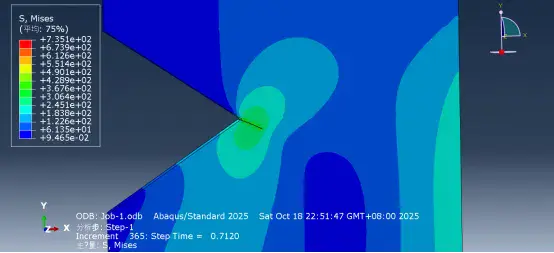

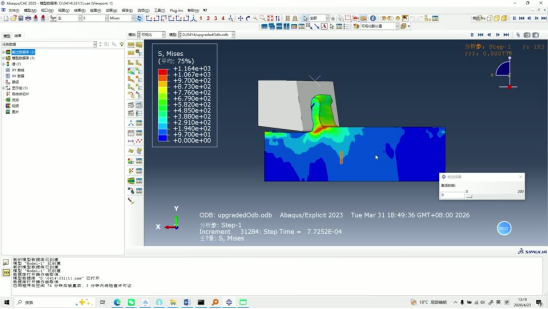

图3 切削过程中刀尖邻域Mises应力分布
2、三维模型可进一步观察材料侧向变形
与二维模型相比,三维模型的优势在于能够观察沿刀具宽度方向的应力与变形差异。实际切削中,材料不仅沿进给方向发生变形,还会出现侧向流动、局部隆起或沟槽效应。三维有限元模型因此更适合用于研究刀具宽度、切削深度以及边缘效应对结果的影响。
3、后续可提取切削力与残余应力
如果将该模型继续用于工程研究,可在现有结果基础上提取刀具参考点的反力随时间变化,得到切向力和法向力;同时可以在切削完成后保留工件变形状态,分析表面及亚表层残余应力。这类结果对于刀具参数优化、加工表面质量控制以及加工损伤评估都具有直接意义。
由此可知,三维Abaqus切削模型能够直观展示刀具进入工件后的局部高应力区与材料变形过程。刀尖与工件表层是最关键的非线性区域,接触参数、材料本构和局部网格质量会直接影响结果稳定性。三维模型相比二维模型可以进一步反映侧向变形与宽度方向效应,适合更接近真实加工过程的研究。在当前模型基础上,可进一步扩展切削力、切屑形态、温升、残余应力以及不同工艺参数对比分析。
总体而言,三维切削仿真非常适合作为Abaqus显式动力学的典型工程案例。通过合理处理接触、大变形、局部网格和材料非线性,可以在实际试切之前快速评估加工区域的受力与变形特征,为工艺参数筛选和后续试验设计提供参考。
