Abaqus 网格划分出现轮廓折线？原因与完整解决办法
做Abaqus仿真时，很多人会遇到一个棘手现象：划分完网格之后，圆角、曲面位置出现明显的折线轮廓。不少人以为只是界面显示bug，但实际上它不只是观感问题，还会引发虚假应力集中、求解不收敛、接触穿透等一系列问题，直接影响仿真结果可信度。
网格轮廓残留的表现与实际危害

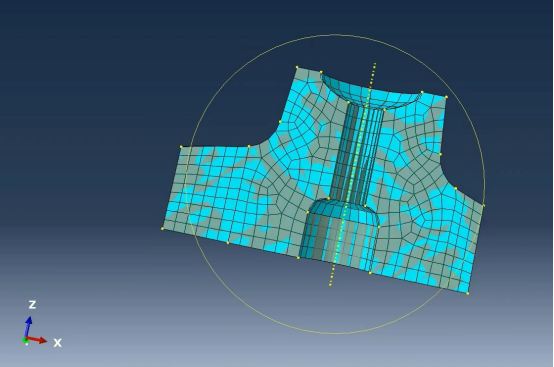

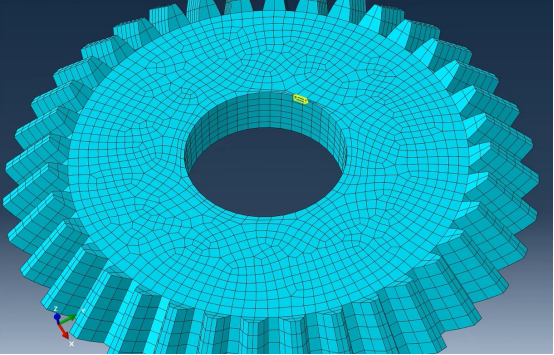

圆角、圆弧曲面被直线单元切割成多边形，表面棱角分明。
模型表面残留大量碎边线，网格被碎边生硬割裂。
肉眼看网格没问题，但应力云图会复刻网格边界，结果连续性变差。
重点：这并不是简单显示问题！
本质是网格节点无法贴合原始CAD曲面，网格与几何拓扑匹配失效。会造成尖角位置虚假应力、单元畸形、求解发散、接触仿真穿透失效，严重干扰仿真判断。
网格轮廓残留底层原理
Abaqus的网格单元都是由直线边、平面面构成，不存在真正的曲线单元。想要拟合光滑圆弧曲面，只能依靠大量直线单元去逼近原始几何。
软件自带默认几何公差，当网格节点和原始曲面坐标偏差超过阈值，就会强制把节点吸附到就近边线上，进一步放大棱角，于是就出现肉眼可见的折线轮廓。
四大核心产生原因
超过六成的网格轮廓问题根源不在网格设置，而是原始几何：
CAD格式转换产生微米级短边、碎片面、重叠面。
模型存在细小缝隙，拓扑不连续，网格无法平滑过渡。
没有简化微小倒角、退刀槽等工业特征，网格跟随细碎几何发生弯折。
种子大小直接决定曲面拟合精度：
全局种子尺寸过大，少量单元不足以拟合圆弧，光滑曲线变成多边形。
局部加密网格和全局粗网格过渡梯度太大，出现台阶状轮廓。
曲线边线种子数量太少，节点不足，曲线贴合效果差。
结构化网格规整，但灵活性差，强行用在自由曲面，极易产生棱角。
线性单元只有顶点节点，没有中间节点，拟合曲面能力弱；二次单元自带中间节点，贴合曲线效果更好。
没有开启曲率控制、曲面拟合优化，软件刚性划分网格，不会自适应调整zheng'jie
几何修复公差与网格划分公差不匹配，节点无法贴合曲面。
软件视图显示精度低，网格本身没问题，但渲染出虚假轮廓
大变形仿真没有开启ALE自适应网格，初始网格轮廓一直保留。
工程实操：针对性解决措施
网格划分之前优先处理几何：
清理短边、碎片面、缝合缝隙；
善用虚拟拓扑工具，合并无用碎边线，屏蔽微小工艺特征。
复杂曲面做面分割，拆分为规整区域，降低网格划分难度。
不要全部使用同一套全局种子：
圆弧曲面区域做局部加密，单段圆弧至少分配6个单元；
控制网格过渡梯度小于1.5，保证大小网格平缓过渡；
开启曲率自适应布种，曲率大的位置自动加密，避免全域加密造成网格量爆炸。
自由曲面不强行使用结构化网格，优先选择自由四面体、扫掠网格；
结构仿真尽量选用二次单元，例如C3D10、C3D8R，依靠中间节点贴合曲面；
打开网格曲率控制选项，自动优化弯曲部位网格形态。
4.统一公差，区分真假显示问题:
将几何、网格公差统一设置在1e-5~1e-6，保障节点贴合曲面。
调高视图显示精度，排除渲染带来的“假轮廓”；
大变形仿真开启ALE自适应网格，支持计算过程网格动态重构。
Abaqus网格轮廓残留，总结就是四大诱因：几何缺陷、布种不当、单元/算法选型错误、公差失误。
不要遇到轮廓就一维无脑加密网格。推荐标准处理流程：几何检查修复→虚拟拓扑→曲率自适应布种→选用合适单元→统一网格公差。
消除网格轮廓不只是为了模型好看，更是保障仿真收敛、结果可靠的基础。
