为什么几何修复，是仿真里最容易被轻视的门槛
导读：做 CAE 这么多年，相信不少同行都有过类似的经历：项目节点压得很紧，拿到合作方交付的 STEP 或者 IGS 模型，打开看外观一切正常，零件外形完整，视觉上看不出任何破绽。可一到画网格环节，各种报错接踵而至，反复调整网格尺寸、更改算法，折腾大半天，求解器还没真正跑起来，时间已经消耗大半。
很多时候并不是网格参数设置不对，根源出在前期的几何模型上。我见过不少工程师，把大量精力花在学习 Fluent、Mechanical 的求解设置，钻研边界条件、材料参数，却忽略了仿真前处理里最基础也最棘手的几何修复工作。
一、为什么几何修复，是仿真里最容易被轻视的门槛
不同三维 CAD 软件的建模内核并不统一，模型经过 STEP、IGS、X_T 这类中间格式转换导出之后，很容易产生数据损耗。缝隙、重叠面、碎面、自由边、非流形拓扑，这些问题肉眼常常看不出来，但会直接破坏模型拓扑，后续网格划分自然频频翻车。
很多新手甚至部分工作一段时间的工程师，对几何修复存在误解。觉得模型能正常显示，就代表可以直接用于仿真；遇到报错第一反应就是重新建模，耗费大量时间重建零件；还有人分不清哪些微小特征需要保留，哪些可以简化，全凭感觉操作。修复的时候参数乱调，越修模型破损越严重。
装配体的情况会更加复杂，多零件装配带来的接触面间隙、零件干涉，也是流体、结构仿真非常高频的翻车点。几何是仿真的地基，地基没处理妥当，后面再好的求解设置也发挥不出作用。几何修复不是把模型修得好看，而是把模型调整到适配仿真计算的状态。
二、离心泵的几何修复

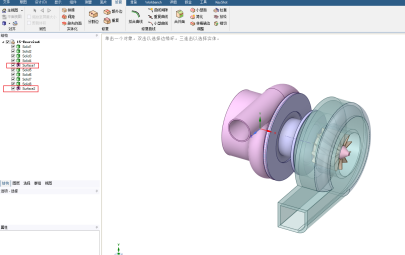

第一步：先检查结构树中是否存在面，可以看出存在两个面，右侧模型的蜗壳显示为透明，说明蜗壳不是实体。

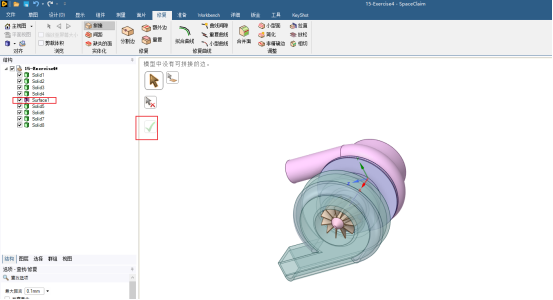

第二步：选择修复工具栏的拼接选项，可见蜗壳显示了两条红色曲线，证明此处两个面存在间隙，点击绿色√自动缝补完成。
第三步：进行缝补完成后，从结构树上看还有一个面，且蜗壳依然为透明色，证明蜗壳还有问题。

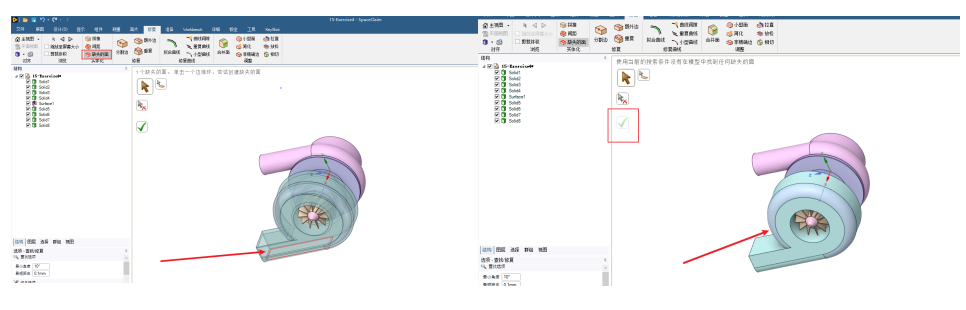

第四步：点击缺失的面，可以发现蜗壳处自动监测出缺失的面，点击勾勾完成面的修复
第五步：点击干涉选项，出现红色指示，红色部分即为干涉部分，因此接下来要解决干涉问题，详细操作步骤请大家看我的视频课程（见下文）。

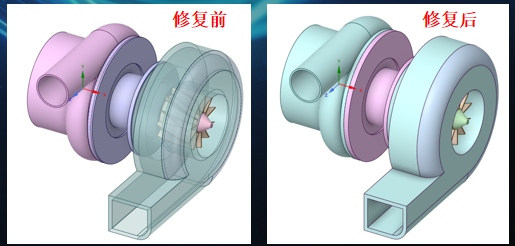

这个离心泵案例，就是很典型的工程实例。导入后的离心泵模型，从外观上看各个零部件完整，蜗壳外形也没有明显破损。但打开结构树才发现，模型里面保留着面体，蜗壳处于透明状态，说明它并不是实体，存在隐藏的拓扑缺陷。
最开始我用拼接工具，识别并修补了模型的间隙缝隙，本以为问题就此解决。可操作完成后，观察结构树，面体依旧存在，蜗壳还是透明，缺陷并没有彻底消除。接着调用 “缺失的面” 功能，软件自动识别出蜗壳位置缺少的面，完成补面之后，蜗壳才成功转为实体。本以为到此结束，运行干涉检测，又出现大片红色干涉区域，还需要继续处理装配干涉问题。
整个案例给我的感触很深，这个模型如果只靠肉眼观察，根本发现不了面体、缺面、干涉这些隐患。很多人遇到这种情况，大概率会直接重新画蜗壳，白白浪费大量时间。而借助 SpaceClaim 自带的诊断、修复工具，按步骤排查，就可以在原有模型基础上完成修复。
三、SpaceClaim几何修复专题进阶教程
结合大量项目实操，我总结出一套比较实用的处理逻辑：导入模型→检查诊断几何缺陷→针对性开展修复→特征简化处理→网格预校验。按照这套标准化流程走，就不用完全靠试错碰运气。
这里也澄清几个日常工作中很常见的误区：
模型可视化完整 ≠ 拓扑合格，能看不等于能做仿真； 一遇到几何报错就重建模型，往往是成本最高的处理方式； 不是所有小孔、倒角都要删除，对结果敏感的特征需要保留，不能盲目简化； 几何修复没有万能一键修复，自动工具只能做初步处理，复杂缺陷需要人工介入调整。
市面上绝大多数 SpaceClaim 教程，更多偏向基础建模，专门面向仿真工程场景的几何修复内容比较零散。网上能搜到的大多是碎片化小技巧，遇到复杂模型就无从下手，这也是我录制《SpaceClaim几何修复专题进阶15 讲：解决仿真前处理网格报错难题》这套课程的初衷。请识别下方二维码试看：
SpaceClaim 几何修复快速入门 15 讲，含源文件，含参考资料。它聚焦仿真前处理高频几何故障。课程从模型导入、几何检查、缺陷诊断讲起，系统覆盖缝隙、重叠面、碎面、自由边、几何简化等核心内容，搭配流体、结构、传热工程案例，帮你高效处理外部 CAD 模型，减少网格报错，提升仿真前处理效率。
课程不讲花哨的建模命令，全部围绕工程项目真实遇到的几何故障展开。大家可以跟着视频一步步同步实操练习。适合刚入行的仿真工程师、在校做毕设的学生，还有经常处理外部 CAD 模型的 CAE 前处理人员。
以下是我的课程大纲（可酌情加餐+提供答疑）
第1讲：课程导入：几何修复在仿真流程中的地位
第2讲：SpaceClaim 模型导入与格式处理
第3讲：几何检查与诊断工具
第4讲：缝隙问题修复
第5讲：重叠面与碎面修复
第6讲：自由边与非流形几何修复
第7讲：几何简化方法
第8讲：修复命令综合应用
第9讲：外部 CAD 模型清理实战案例演示
第10讲：流体仿真模型几何修复案例
第11讲：结构仿真模型几何修复案例
第12讲：传热仿真模型几何修复案例
第13讲：复杂装配体几何修复案例
第14讲：几何修复与网格衔接技巧
第15讲：综合案例：完整仿真前处理闭环
