NVH工程案例：车速一到 115 km/h 车内就"嗡嗡"轰鸣，真凶是传动轴的 160 Hz 共振
01 现象：115 km/h，车内轰鸣叠加振动
这是一台搭载 8 挡变速器的四驱燃油车，最高车速 220 km/h。在手动模式 M4～M8 挡或 D 挡加速时，车速达到 100～120 km/h 区间，车内轰鸣与振动就明显起来；在巡航、爬坡等大负荷工况下，问题更加突出。按整车主观评价标准（表1），车速约 115 km/h 时轰鸣与振动综合评价仅 5 分，属"不可接受"水平。
工程师在前排左外耳（FLO）、后排右外耳（RRO）布置传声器，并在后主减速器壳体上布置三向加速度传感器采集振动，得到的原始状态"瀑布图"如图2（横轴频率、纵轴传动轴转速、颜色深浅为振动/噪声大小）。可以看到：当车速 115 km/h、传动轴转速约 3 200 r/min 时，后主减速器在 160 Hz 附近出现一条明显的共振带——说明系统里有模态被激励起来了。

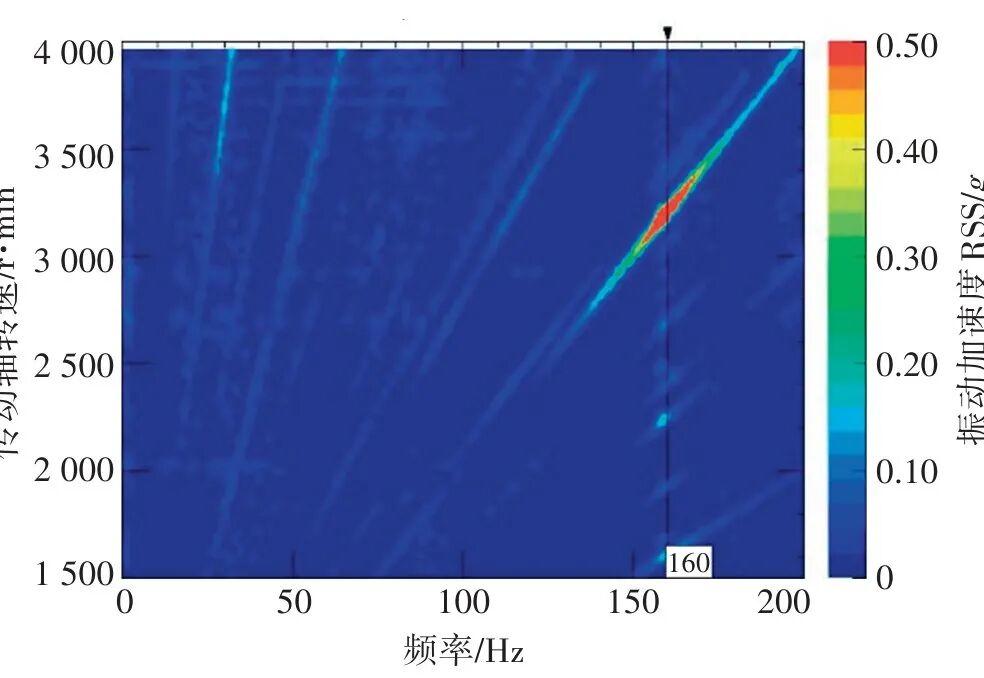

图2 原始车噪声及振动情况：115 km/h（传动轴 3 200 r/min）时，160 Hz 附近出现明显共振带
把传动系三阶这一条单独切出来看（图3），问题就更清楚了：3 200 r/min 处车内噪声出现明显峰值，其中后排右外耳（RRO）传动系三阶噪声超过 75 dB(A)；后桥壳传动系三阶振动加速度在同一位置也存在峰值，振动峰值达到 2 g。结合主观评价，可以判定：车内轰鸣与振动主要由传动系三阶激励导致。

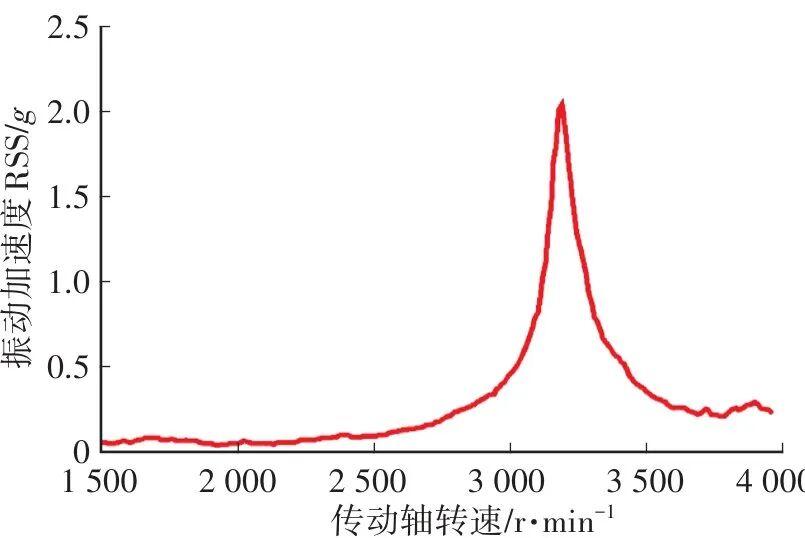

图3 原始车辆传动系三阶振动曲线：3 200 r/min 处振动峰值达 2 g
02 原因：万向节角度偏大，点燃了传动轴弯曲模态
消除振动噪声，关键在"激励"与"传递路径"两件事。分析传动系三阶振动噪声的来源，激励源主要是发动机和传动轴（图4 的原因分析树）。
为了保证整车动力性，发动机扭矩可降低的空间很小；真正的症结在传动轴的万向节结构。如图6 所示，当传动轴两端的布置角度 α 过大时，万向节产生的三阶激励随之增大，进而激励起传动轴的弯曲模态；该模态再与车内空腔模态耦合，就形成了车内轰鸣。

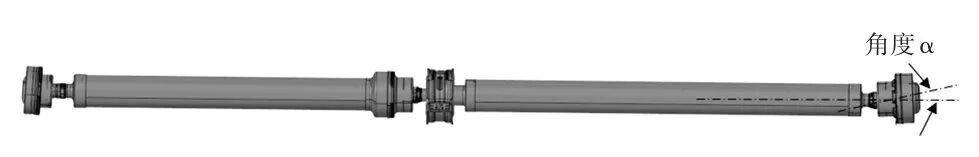

图6 传动轴布置角度：万向节两端角度 α 过大时，三阶激励增大
那能不能直接改车身或底盘件结构？可以，但周期和成本巨大。经试验与结构分析，工程师选择了一条"四两拨千斤"的路：在传动轴上匹配一个 160 Hz 的动力吸振器，从传递路径上把共振峰"拆掉"。
03 原理：给主系统加一个"反相振动"的小块
动力吸振器受自身质量、刚度和阻尼三个因素影响。它的思路很巧妙：把原来单自由度的主系统，改造成二自由度系统，让吸振器产生一个与主系统相位差为 π（反相）的振动，用"反着振"去抵消主系统的振动（图7 为力学模型，M、K 为主系统质量与刚度，m、k、c 为吸振器的质量、刚度与阻尼）。

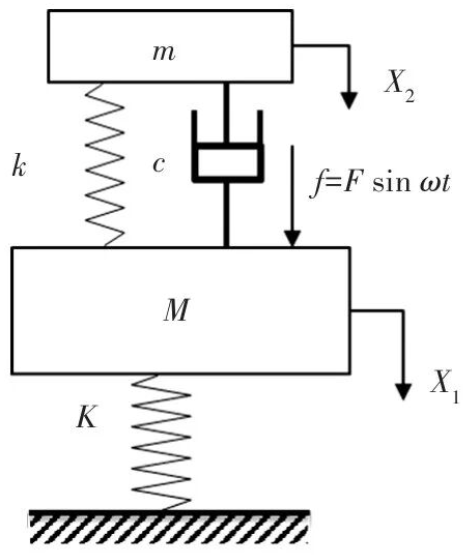

图7 主振动系统（含阻尼动力吸振器）模型
数学上，目标就是让主系统的振幅比 X₁/Xst 尽量小。它的关键性质是：只要阻尼比 ζ>0，无论 ζ 取多少，所有幅频曲线都会经过图8 中的 P、Q 两个定点；当固有频率比固定时，P、Q 两点幅值相等；若再让阻尼比恰到好处、使曲线的一个峰值点正好落在 P、Q 上，振幅比就取到最小值。

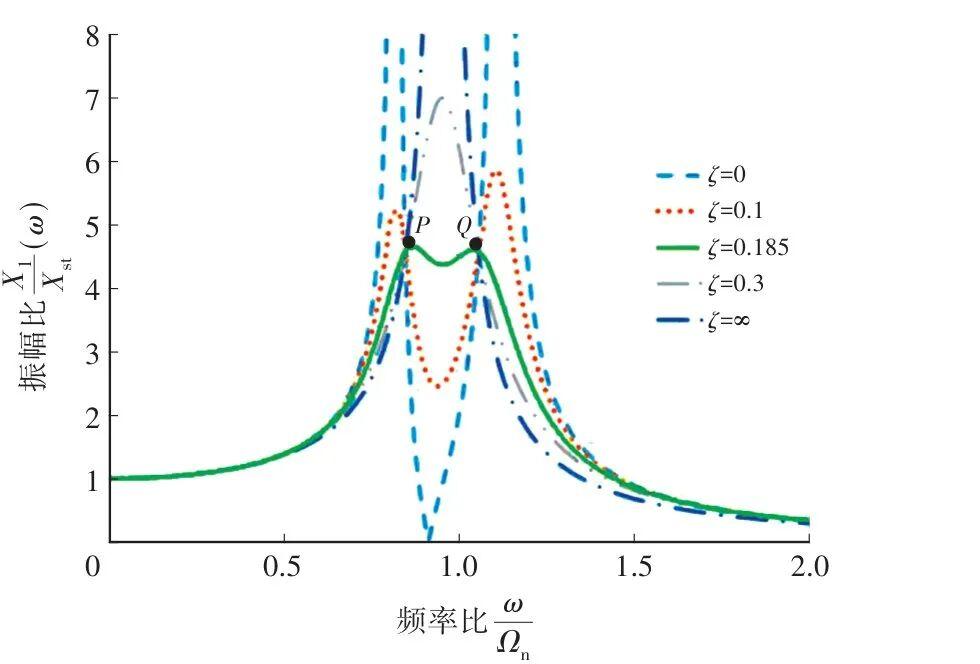

图8 主振动系统幅频响应曲线：不同阻尼比曲线均通过 P、Q 两点
由此可解出最优参数：固有角频率比 γ = 1/(1+μ)、最优阻尼比 ζopt = √[3μ/(8(1+μ)³)]（μ 为吸振器与主系统的质量比）；此时主系统最大振幅被压到 (μ+2)/μ。参数定了，吸振器该多重、该装在哪，也就有了依据。
04 匹配：0.5 kg 吸振器，装在后段轴管中间
首先用 HyperMesh 建立传动轴总成有限元模型、用 NASTRAN 提取参数，并搭建按整车角度布置的模态试验台架（两端法兰与中间支撑处固定约束）。计算与试验的模态结果对比如表2：一阶（后段一弯）计算 160.3 Hz、试验 160.7 Hz，误差仅 0.25%；二阶（前段一弯）计算 330.5 Hz、试验 319.2 Hz，误差 3.5%。两者吻合良好，模型可信度高，可作为吸振器匹配的基础模型。
根据传动轴第一阶弯曲模态，吸振器优先布置在传动轴后端轴管的中间位置；在有限元模型中取吸振器质量 0.5 kg、结构阻尼比 0.06，做频响函数（FRF）分析，得到吸振器的结构与安装位置如图11。

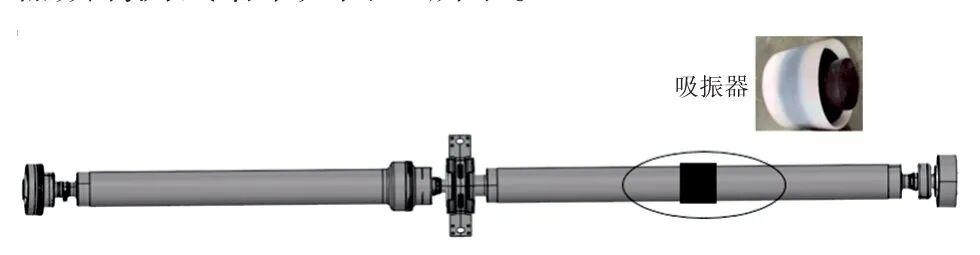

图11 吸振器结构和安装位置：布置于传动轴后端轴管中间
仿真结果（图10）很直观：增加吸振器后，原本 160.3 Hz 处的单一尖峰被"劈"成了 120 Hz 和 200 Hz 两个较小的峰，共振能量大幅衰减。

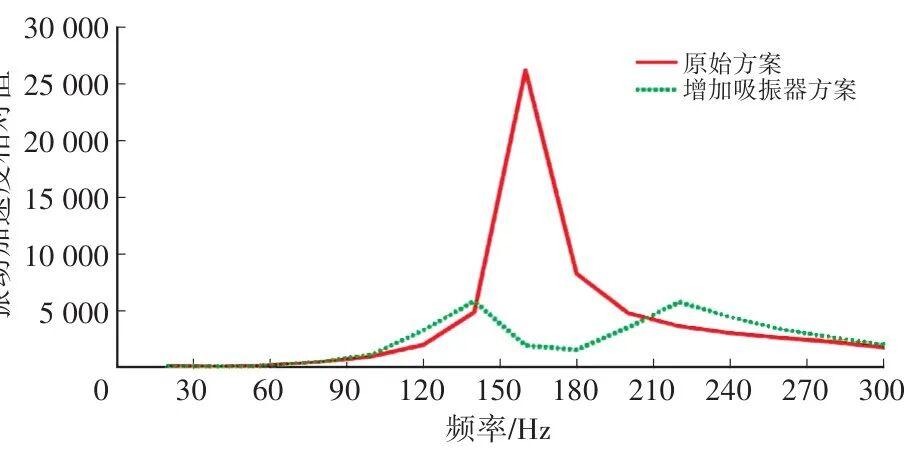

图10 传动轴动力吸振器匹配频响计算：单峰（160.3 Hz）变为双峰（120 Hz、200 Hz）
05 台架验证：峰值 160.7 → 130.3 / 209 Hz，能量衰减 66.4%
按设计做出吸振器并装到传动轴上，在台架上做 FRF 测试（图12）。无吸振器时，峰值对应频率为 160.7 Hz；安装吸振器后，峰值对应频率变为 130.3 Hz 和 209 Hz，与计算结果误差分别为 7.9% 和 4.3%——与仿真的"单峰变双峰"规律一致。

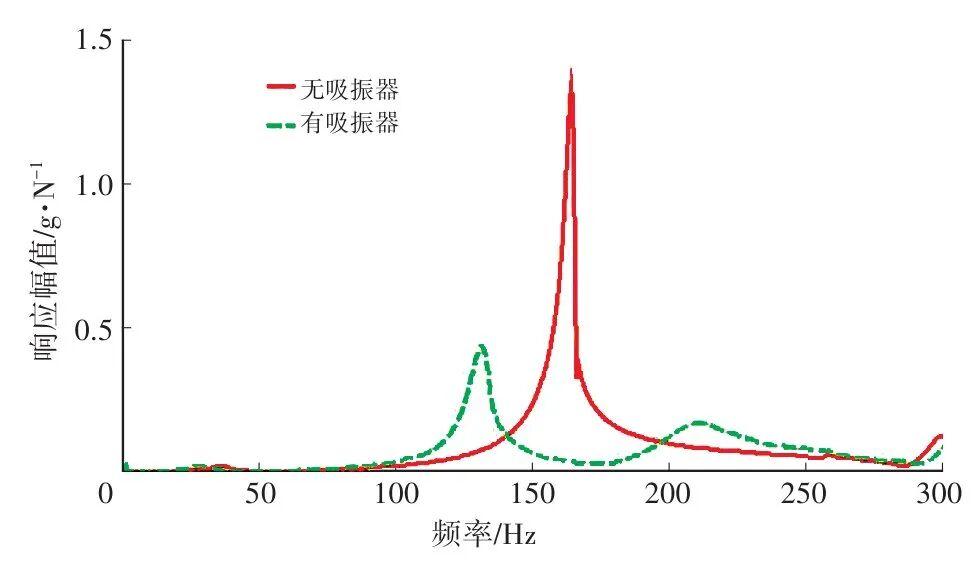

图12 吸振器匹配频响测试：无吸振器单峰 160.7 Hz，有吸振器变为 130.3 Hz / 209 Hz
原文也如实指出：实际设计中阻尼系数很难精确匹配，所以试验与计算的误差略大；但这并不影响 160.7 Hz 处峰值能量的衰减——能量仍衰减了 66.4%。
06 实车验证：轰鸣降 17 dB(A)，振动峰值降 82%
随后对装内置吸振器的传动轴做实车验证，发现车内轰鸣与振动最严重的位置在后排，于是重新布置传感器，在相同车速、负载工况下复测。
车内轰鸣的对比见图13：驾驶员外耳（FLO）传动系三阶噪声峰值由原始状态的 73 dB(A) 降至 59 dB(A)；后排右耳（RRO）由 77 dB(A) 降至 60 dB(A)。

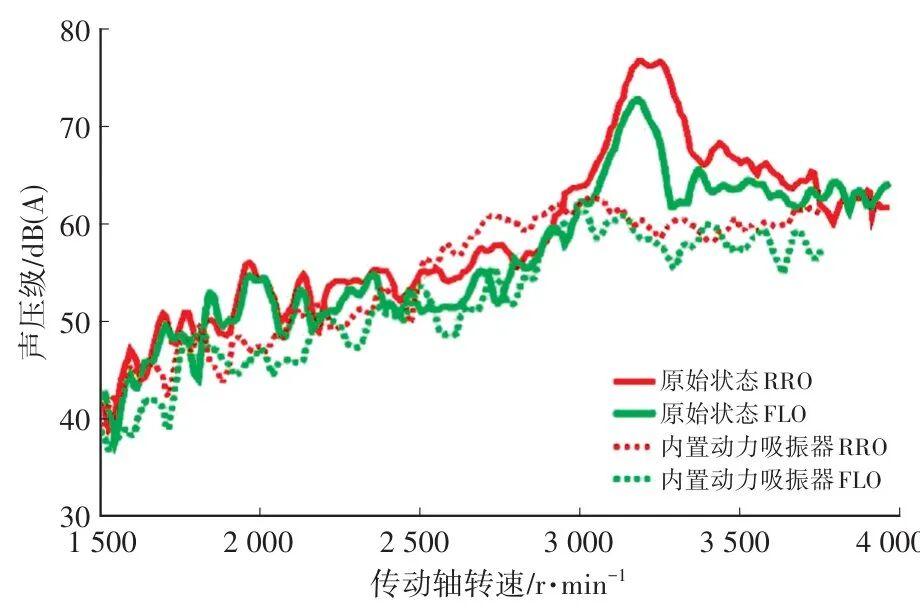

图13 吸振器对车内轰鸣声影响：RRO 77→60 dB(A)、FLO 73→59 dB(A)
后主减速器壳体振动加速度的对比见图14：振动峰值由 2 g 衰减至 0.37 g，轰鸣声主观评分提升到 7.5 分，乘员已基本感受不到传动系三阶带来的车内振动，噪声问题得到解决。

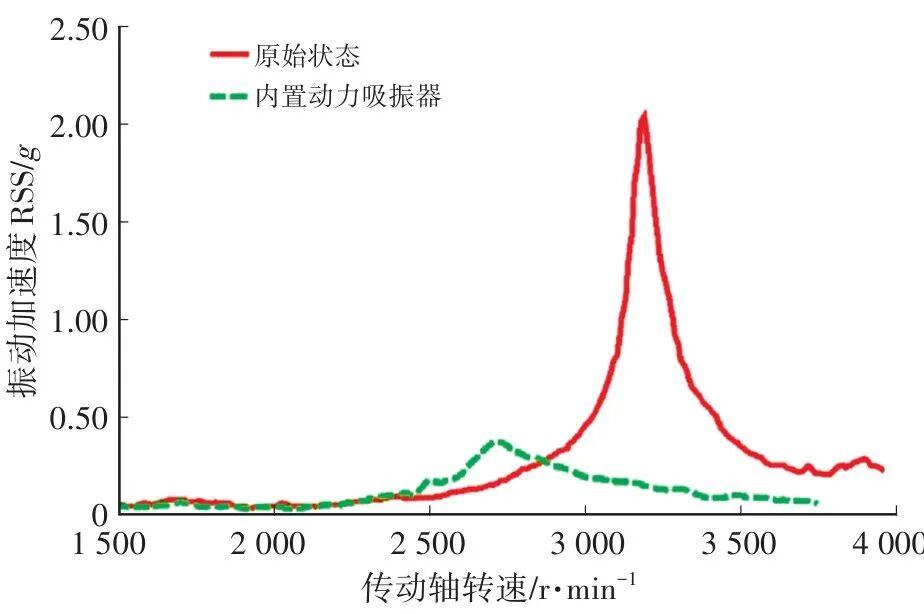

图14 吸振器对后主减速器壳体振动加速度影响：峰值 2 g → 0.37 g
07 小结：让"激励"与"模态"错开
本文通过理论分析与模拟验证，匹配出可有效衰减峰值振动的传动轴内置吸振器；对传动轴做计算模态与试验模态分析，验证了计算模型的可靠性。实车试验中，轰鸣声最大衰减 17 dB(A)、振动峰值衰减 82%，优化效果显著。
整个案例的共同逻辑其实是一句话：让"激励频率"与"结构模态"错开。动力吸振器的妙处在于——它不改变激励源，也不大动车身结构，而是把共振峰"一分为二"、压低峰值，用最小的代价换回整车的静谧性。
原文也指出，该思路在后续整车开发项目中，还可用于传动轴、副车架等弯曲模态的噪声优化控制，为解决类似问题提供参考。
