Fluent及STAR CCM+导出流体域中的物理场数据

AI4CFD中经常需要利用到CFD软件计算的流场数据，故导出计算域内的流场数据就成了基本操作。对于商业软件来说，导出计算域内的数据非常的简单。今天先看看在Fluent及STAR CCM+如何导出全场数据。

1 Fluent导出数据

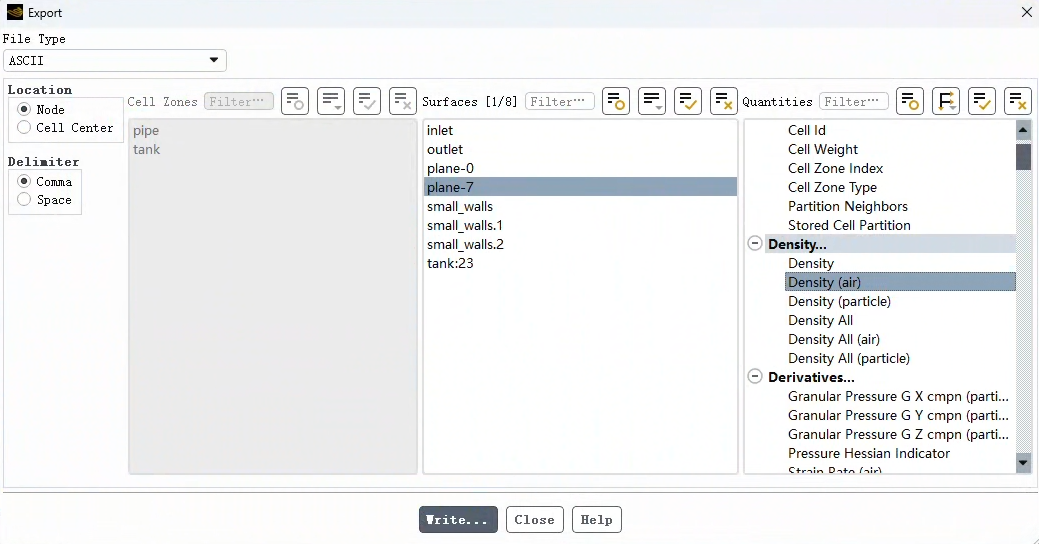

Fluent中可以通过菜单 File → Export → Solution Data… 打开文件导出对话框，在对话框中选择想要导出的文件类型、数据的位置及物理量，即可将数据导出。

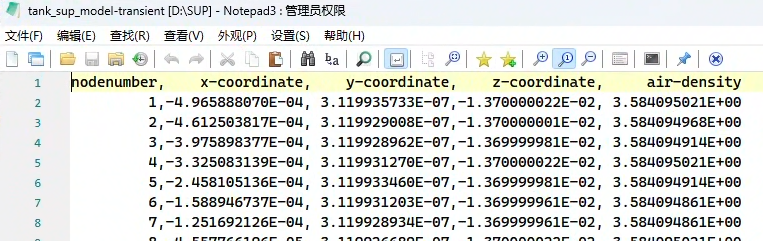

如导出为ASCII格式的文件，则最终导出的文件如下图所示，其包括网格空间坐标及物理量信息。

有了这些数据后，即可用于后续的处理。

2 STAR CCM+导出数据

在STAR CCM+中，仿真计算完毕后，可以通过以下途径导出全场的物理量的值。

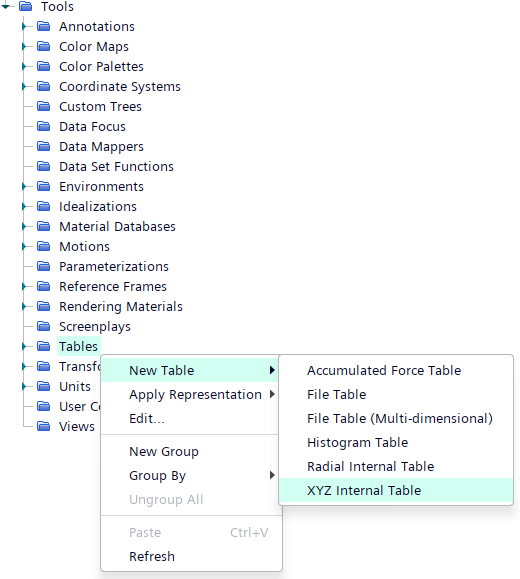

• 在 Tools > Tables 节点上点击右键，选择 New Table > XYZ Internal Table 创建一个表格

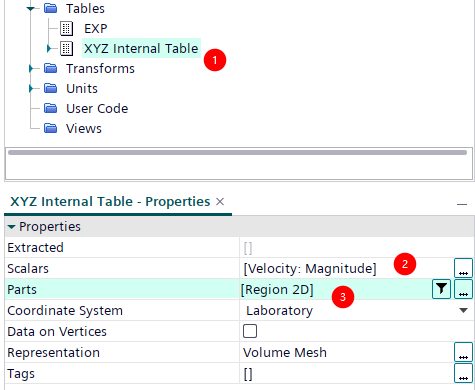

• 在新创建的表格节点上，选择需要导出的物理量及导出位置

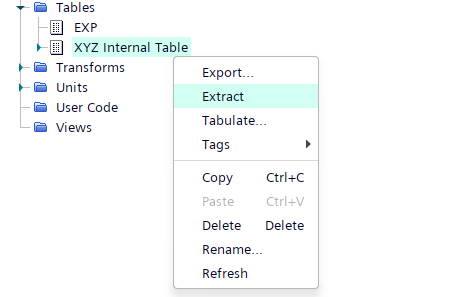

• 右键选择前面创建的节点，点击菜单项 Extract 提取数据

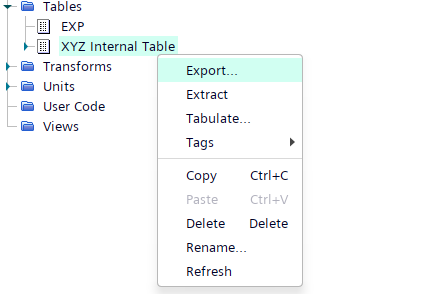

• 右键选择前面创建的节点，点击菜单项 Export… 保存数据

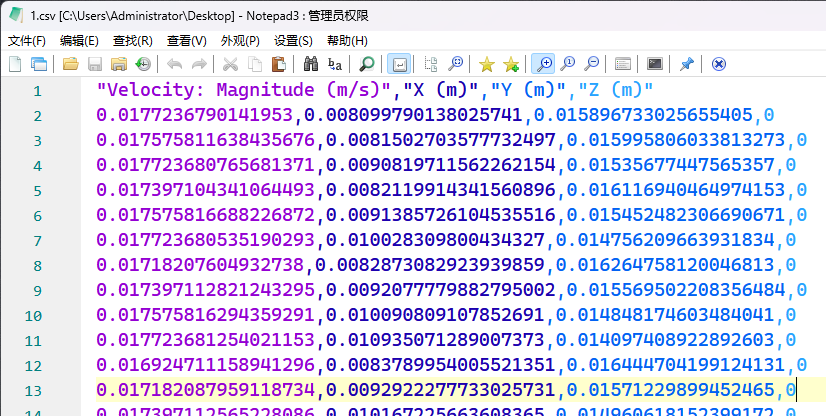

数据以csv格式保存，而且数据比较齐全，如下图所示。

(完）
