Fluent里的“0 Pa”，不代表没有压力

判断一个压力数值，先确认它相对于哪个基准，再确认它是静压还是总压。只看数值的正负，无法判断边界设置或计算结果是否合理。

绝对压力以完全真空为零点。表压则表示相对于某一基准的压力差。日常压力表通常以周围大气压为基准；Fluent 中的表压以 Operating Pressure，也就是操作压力，为基准，两者不一定相同。

它们的换算关系是：绝对压力＝操作压力＋表压。[1]

例如，操作压力为 101325 Pa，某处表压为 0 Pa，该处绝对压力就是 101325 Pa。这里的零表示“与基准相同”，并不表示没有压力。本文采用这一数值演示换算，不将其视为所有地区、所有工况的大气压。

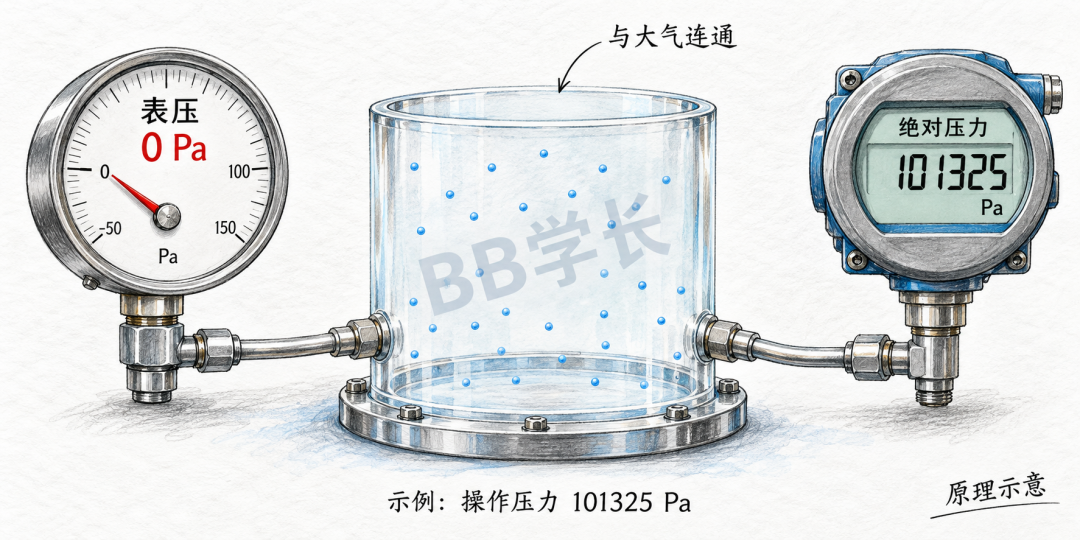

图注：原理示意。气室静止并与大气连通；示例中大气压与操作压力均为 101325 Pa。两个仪表采用不同基准，描述的是同一压力状态。

软件中常见的 101325 Pa 默认值只是一个起点。模拟高海拔环境、增压系统或低压设备时，应根据实际工况确定压力水平，不能直接沿用默认值。

在常见的亚声速、正常出流条件下，压力出口给定的是出口静压的表压值。它约束出口的压力状态，不是把出口流量设为零；流量还由入口条件、流道阻力及整个流场共同决定。[2]

假设出口接入绝对压力为 101325 Pa 的环境，操作压力也设为 101325 Pa，那么出口 Gauge Pressure 填 0 Pa 即与该环境相符。若误把 101325 Pa 再填进这个表压输入框，换算后的出口绝对压力就成了 202650 Pa。

这类错误不一定立即导致报错。模型仍可能迭代，但边界已经偏离预期。与其先调松弛因子，不如把出口填写值加上操作压力，检查所得绝对压力是否符合外界环境。

这段说明针对普通压力出口的正常亚声速出流。超声速出流、回流以及带静水压修正的设置有各自处理方式，需要按具体选项核对，不能把一个零值套用到所有出口。

同样采用 101325 Pa 的操作压力，若某处表压为 −20000 Pa，换算后的绝对压力为 81325 Pa。它低于所选基准，但远不是完全真空。

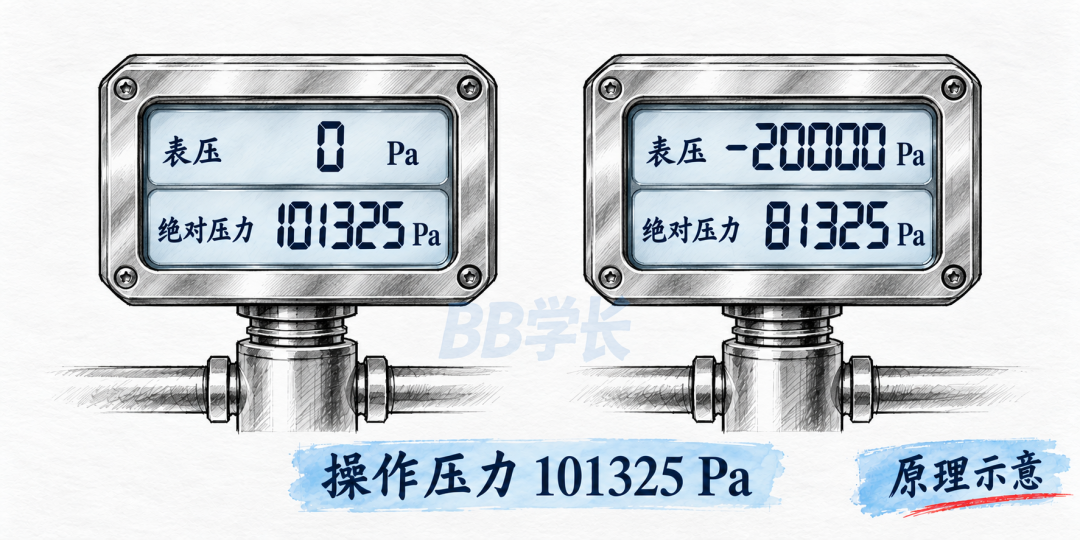

图注：原理示意。左右为两种压力状态，每个数字仪同时展示两种基准下的读数；−20000 Pa 表压对应 81325 Pa 绝对压力。数字为换算示例，无实算数据。

抽吸管路、风机吸入口等位置可以出现负表压。是否合理，还应结合压力边界、测点位置、流动方向和压力损失判断。不能只因为云图出现负值就判定错误，也不能只凭换算结果为正便认定计算正确。

对于常规气体模型，如果换算后的绝对压力降到零或负值，就需要检查边界、初始化、单位及求解过程，而不能继续按正常气体状态解释。另一方面，在恒密度、无压力边界的封闭流场中，压力零点还涉及参考位置的设置；报告数据时应交代基准。[3]

表压与绝对压力区分的是“零点在哪里”，静压与总压区分的是“测量什么”。总压表示流体在适当的等熵滞止过程中减速到零速度所对应的压力；静压描述当地流体的压力状态。总压也可以用表压或绝对压力表达。

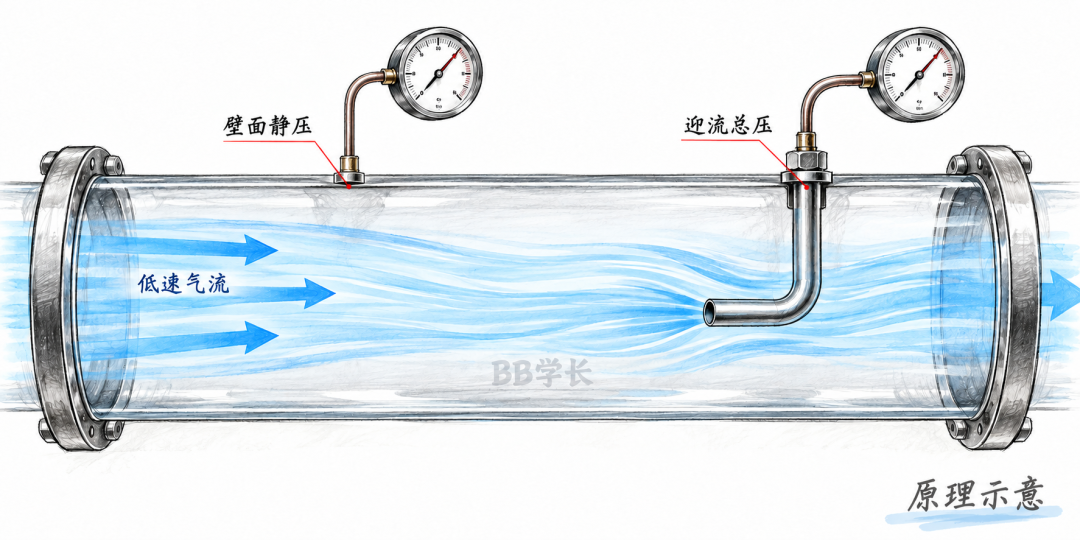

图注：原理示意。壁面齐平取压口用于说明静压取压，迎流皮托管用于说明总压取压；仪表示意不提供测量数据，实际安装还需满足测试要求。

在低速、密度近似恒定的条件下，两者差值可以用动压理解。但对可压缩流动，不能不加判断地沿用简单的低速换算。

因此，压力入口的 Gauge Total Pressure 与压力出口的 Gauge Pressure 即使使用同一操作压力，也不能直接视为同一种物理量。[2] 比较仿真与实验时，要核对仪表测的是静压、总压还是两点压差，并让取样位置与平均方式相匹配。

对采用 ideal-gas 密度模型的气体，密度计算涉及绝对压力与绝对温度。局部表压只有与操作压力合并后，才对应热力学状态；不能把负表压直接代入气体状态方程。[4]

另一个容易混淆的选项是 incompressible-ideal-gas。它用操作压力与局部温度计算密度，不使用局部表压波动来更新密度。所以，不能为了让表压数值“看起来像绝对压力”，就把操作压力随意改为零。[4]

液体空化也不能通过“出现负表压”直接判定。空化是液体在一定温度下因压力降低而形成蒸气的过程，判断时要将局部绝对静压与相应温度下的饱和蒸气压放在同一基准下比较，并结合所用空化模型分析。[5]

低压或真空设备同样应先明确目标绝对压力。具体密度模型、介质状态及连续介质假设是否适用，还要结合压力范围、温度和特征尺寸判断。

1.需求或仪表给出的压力，是绝对压力、表压还是压差？表压相对于哪个环境？

2.当前操作压力是多少？边界值换算后的绝对压力是否符合预期？

3.输入或比较的是静压还是总压？取样位置、单位和平均方式是否一致？

4.密度或相变模型使用什么压力？涉及重力时，是否还需核对静水压处理？

修改操作压力后，应同步检查相关边界和物性设置。相同基准下的两个静压相减，基准项会抵消；但这不意味着操作压力对所有模型都没有影响。

看到 0 Pa 或负值时，先把压力的定义写清楚，再判断模型。如果已有模型的边界含义、密度设置或结果对照不明确，可通过公众 号后台说明工况，沟通模型排错与技术辅导需求。

参考资料

资料核对日期：2026年10月13日。本文以原理说明为主，不对应某个案例的实算结果。
