纤维应力断裂与爆破比-以及美国国家航空航天局玻璃纤维 / 环氧树脂气瓶十年环境试验总结
复合材料气瓶设计里，很多工程师习惯用爆破比评估长期安全，但 ISO/TR 13086‑1:2011 这份技术报告提醒我们：爆破比≠长期应力断裂可靠性。3 型、4 型储瓶的载荷分担特性，会造成应力比和爆破比脱钩；碳纤维、芳纶、玻璃纤维三类纤维，应力断裂寿命差异巨大，对应的最低应力比门槛各不相同。本文拆解这份 ISO 技术报告核心结论，同时附上 NASA 长达十年的玻璃纤维气瓶户外暴露试验案例，直观展示环境、压力循环对复合材料气瓶强度的持续侵蚀。
阅读提示：本文内容为技术报告解读，不构成设计依据，工程应用仍需结合标准与实物鉴定试验。
🔎关键误区：爆破比不能完全代表纤维长期抗应力断裂可靠性
复合材料气瓶全球商用已有约40年，材料体系从早期玻璃纤维，逐步发展出芳纶、碳纤维增强结构。不同国家的标准，对安全系数的处理方式并不统一。
很多设计人员习惯使用爆破比开展设计：
爆破比 = 最小要求爆破压力 ÷ 工作压力
但报告明确指出：针对应力断裂失效，应力比比爆破比具备更高参考价值。
✅什么是应力断裂应力断裂是增强纤维在恒定拉伸载荷下，随时间逐步发生失效的现象，失效和应力水平直接相关。 温度通过阿累尼乌斯速率方程影响应力断裂；树脂温度超过玻璃化转变温度时，应力断裂风险会显著加剧。
✅两个核心定义（原文术语）
应力比
：气瓶爆破试验得到纤维最小强度 ÷ 工作压力条件下纤维承受的应力 爆破比
：最小要求爆破压力 ÷ 工作压力
⚠️原文重要结论
对于3型带金属内衬、内衬参与载荷分担的气瓶，复合材料与内衬载荷分担和压力并非线性关系，叠加自增强工艺影响，应力比≠爆破比。 自增强压力会使内衬发生屈服，零压状态内衬处于压应力，复合材料会产生预载荷；压力超过自增强压力后，新增载荷更多由复合材料承担。 👉只有内衬不参与承载的气瓶，应力比才等于爆破比。
报告设定可靠性目标：气瓶15‑30年全寿命周期可靠性达到0.999999，即一百万只气瓶寿命周期内应力断裂失效小于1只。
🎯实现该可靠性的最低纤维应力比（报告表1）

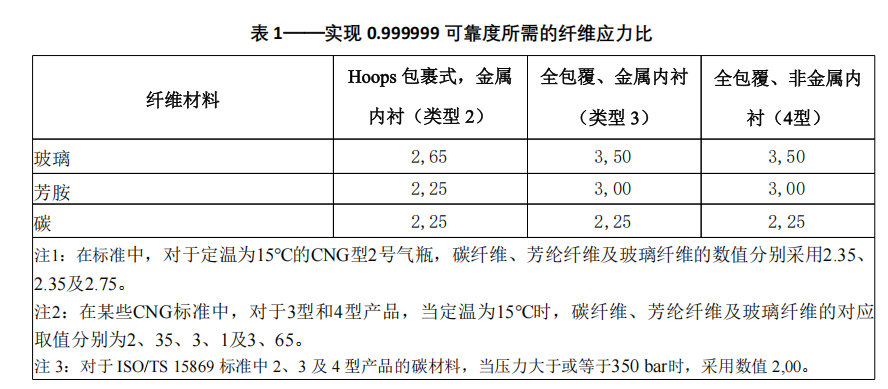

碳纤维：2.25 芳纶：3.0 玻璃纤维：3.5
报告原文提醒：应力比仅仅解决应力断裂问题。即便应力比满足，仍必须考核极端温度、化学介质、机械损伤等环境条件。
🧫三类纤维应力断裂特性及现场服役经验（原文试验与现场案例）
碳纤维
碳纤维结晶程度高，蠕变、表面开裂不敏感，应力断裂性能最优。 试验数据：若纤维加载至平均极限强度80%，玻璃纤维典型寿命仅约1小时，而碳纤维典型寿命超过100万年。 实际服役中，暂无碳纤维气瓶因应力断裂发生失效的公开案例。
芳纶纤维
长链高分子聚合物，应力断裂性能优于玻璃纤维。 NASA约翰逊航天中心开展10只芳纶缠绕球罐长周期摸底试验：试样在高温下持续加载50%平均极限强度，12年后发生失效；通过阿累尼乌斯方程换算，应力比2.0条件下常温等效寿命约700年，和应力断裂模型预测吻合。 公开服役无应力断裂失效案例。
玻璃纤维
本质属于过冷液体，容易蠕变流动、产生表面裂纹，应力断裂性能最差，要求最高应力比。 现场少数失效，大多来自外部机械损伤、制造质量缺陷，或者气瓶超额定寿命使用。 NASA刘易斯研究中心户外环境试验：玻璃纤维铝内衬气瓶，经历‑26℃~43℃温度循环、紫外线照射，其中1只气瓶8.5年后发生破裂。
✨混杂纤维缠绕气瓶（原文4.6章节）
标准允许多纤维混杂结构。 如果是载荷分担型混杂，每一类纤维都必须独立满足应力比要求。 如果其中一类纤维不满足应力比，会随时间发生断裂，载荷全部转移至另一组纤维，造成过载连锁破坏。 ✅安全设计要求：即便去掉其中一种纤维，主纤维仍然可以满足应力比。
⚖️是否可以提高试验压力、降低爆破比？
报告评估方案报告提出行业曾经讨论的分级爆破比设想（针对永久气体，不适用于液化气体）：
碳纤维整套拟采用爆破比全部高于碳纤维最低应力比2.25，应力断裂层面风险可控。 但爆破比降低意味着壁厚减小，跌落冲击、枪弹穿透、火烧、缺陷容限性能会受壁厚影响，必须完成全套鉴定试验。
芳纶工作压力≤350 bar，爆破比与应力比3.0匹配；压力大于350 bar，拟用爆破比低于3.0，应力断裂可靠性达不到0.999999目标。
玻璃纤维全部压力档位的拟用爆破比均低于玻璃纤维要求应力比3.5；高压工况预估可靠性仅0.999，千分之一存在应力断裂失效风险；一旦叠加环境退化、机械损伤风险会进一步升高。玻璃纤维应当维持3.5应力比，不能降低爆破比。
📌报告原文最终结论
现阶段，没有充分依据可以通过提高试验压力来降低爆破压力。爆破比变化会改变容器壁厚，而壁厚与损伤容限、耐火性能之间的定量关系尚未建立。即便应力断裂计算满足，所有设计变更，都不能替代实物鉴定测试。
同时还要兼顾循环疲劳：玻璃纤维循环下强度衰减速度大于芳纶与碳纤维；爆破比降低也会劣化金属内衬疲劳寿命，必须开展循环疲劳验证。
案例：NASA玻璃纤维/环氧树脂气瓶十年环境试验总结
20世纪70年代初，复合材料压力容器已经开展了大量研发工作，各类应用也逐步进入研究阶段。最早的应用案例之一源自NASA约翰逊航天中心，目标研发轻量化消防员应急呼吸装置。 这套新型呼吸系统佩戴舒适性更好，面罩与减压阀同步优化；核心亮点是轻量化，依托玻璃纤维增强铝制压力容器实现。
研发项目包含长期性能评估：NASA采购约30只气瓶开展试验，后续这批气瓶移交至NASA刘易斯研究中心。气瓶带压放置室外，最长持续10年暴露试验，期间定期开展压力循环与爆破试验。
这批玻璃纤维‑环氧树脂复合材料表面无任何防护涂层；对照组室内存放气瓶性能几乎无劣化。
爆破试验台（BTR）
试验结果讨论
1974年1月‑1985年1月，一共测试29台马丁・玛丽埃塔气瓶，7台结构复合材料工业公司气瓶。所有气瓶出厂原始状态，无防护涂层。全部气瓶序列号与关键试验数据汇总见表2。

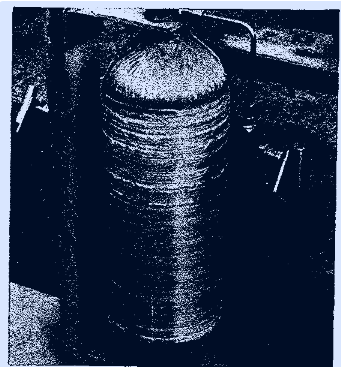

29台气瓶中有3台在暴露试验架上直接失效：
SN77
持续4000‑4500 psi带压6.8年后失效；失效原因为封头端球壳折叠线位置内衬开裂。早期内衬普遍存在折叠线缺陷，循环工况下渗漏失效十分常见，失效模式为缓慢渗漏，玻璃复合材料本体完好。 SN72
累计3000次100‑4500 psi压力循环，暴露架上内衬渗漏失效；根源是内衬球壳深点蚀，点蚀成因不明，其余气瓶未观测同类缺陷，同样为缓慢渗漏，复合材料完好。 SN44
累计7000次100‑4500 psi压力循环，室外带压暴露8.5年，发生纤维断裂破坏，为本试验唯一复合材料应力断裂失效。未发现外来物理损伤；推断是大量循环载荷叠加长期带压，复合材料达到寿命极限。
环境因素对气瓶性能的影响
a）无加压气瓶性能
马丁・玛丽埃塔16号：室外无压暴露3年，爆破强度下降30%； 37号（4年）、76号（6年）强度下降23%； 48号无压暴露10年，强度下降28%。
整体结论：10年室外无压暴露，强度最大下降约30%；室内存放仅下降11%。
b）持续带压气瓶性能
带压室外暴露（复合材料承受极限强度31‑32%恒定应力）劣化程度，高于无压室外暴露。
前5年：爆破强度每年衰减约10%，性能快速下滑；超过5年后，其余6组数据强度降幅稳定在30%附近。材料强度不会自行恢复；该现象来自环境损伤随机性与气瓶制造离散性。 全部带压‑室外暴露数据线性回归，相关系数R²仅0.4243，拟合精度有限。
👉推断：暴露10年强度下降35%‑50%；采用直线外推，会低估早期阶段的强度损失。
c）带压 + 压力循环工况气瓶性能
环境破坏最严重工况：每年开展压力循环，其余时间持续带压。 每年对气瓶做一组1000次压力循环。气瓶拆装至循环台需要1‑3天；完成循环装回暴露架共耗费2‑4周。单次压力循环耗时1‑5分钟；1000次循环总耗时1周以内。
试验爆破结果见图9，线性回归拟合效果很好，相关系数R²达到0.917。 趋势：每年强度下降6.5%‑7%；持续10年、累计10000次循环后，气瓶仅剩余原始极限强度30%‑35%。
✅小结：无防护玻璃‑环氧复合材料放置在克利夫兰复杂室外环境中，会发生强度劣化。环境带来的性能衰减存在离散性，性能损失程度与肉眼看到的表面破坏程度并不对应。
参考文献：
1.FADDOUL JAMES R. 玻璃纤维‑环氧压力容器十年环境试验，NASA TM 87058，Cleveland Lewis 研究中心
2.ISO/TR 13086‑1:2011
推荐阅读文献：（英文名称在SO/TR 13086‑1附录下面）
[8] OUTWATER J.O., SEIBERT W.J. 纤维缠绕压力容器的强度衰减，现代塑料，1964‑05
[9] GLASER R.E., MOORE R.L., CHIAO T.T. 持续拉伸载荷下 S‑玻璃‑环氧复合材料的寿命评估，Composites Technology Review，1983 春季，第 5 卷第 1 期
[10] GLASER R.E., MOORE R.L., CHIAO T.T. 持续拉伸载荷下芳纶‑环氧复合材料寿命评估，Composites Technology Review，1984 春季
[11] BABEL H., VICKERS B., THOMAS D. 长寿命航天金属内衬石墨‑环氧压力容器持续载荷性能，AIAA‑89‑2644，1989 年 7 月蒙特雷第 25 届联合推进会议
[12] CHIAO T.T., CHIAO C.C., SHERRY R.J. 持续拉伸载荷下纤维复合材料寿命，LLNL 预印本 UCRL‑78367，1976‑11
[13] ROBINSON E.Y. 复合材料压力容器长期应力断裂设计预测，Aerospace 报告 ATR‑92 (2743)‑1，1991‑12‑01
[14] SHAFFER JOHN T. 碳纤维复合材料应力断裂，第 18 届 SAMPE 国际技术会议，1986‑10
[15] FADDOUL JAMES R. 玻璃纤维‑环氧压力容器十年环境试验，NASA TM 87058，Cleveland Lewis 研究中心
[16] ECORD GLENN M. 凯夫拉缠绕压力容器应力断裂试验失效，NASA 约翰逊航天中心 EM2‑96‑006，1996‑02
[17] BABEL HANK, GRIMES‑LEDESMA LORIE. 关于纤维增强复合材料压力容器安全系数的通信评论，1999‑06‑17 [18] ASME 第 X 卷，纤维增强塑料压力容器，ASME 锅炉压力容器规范，2010
