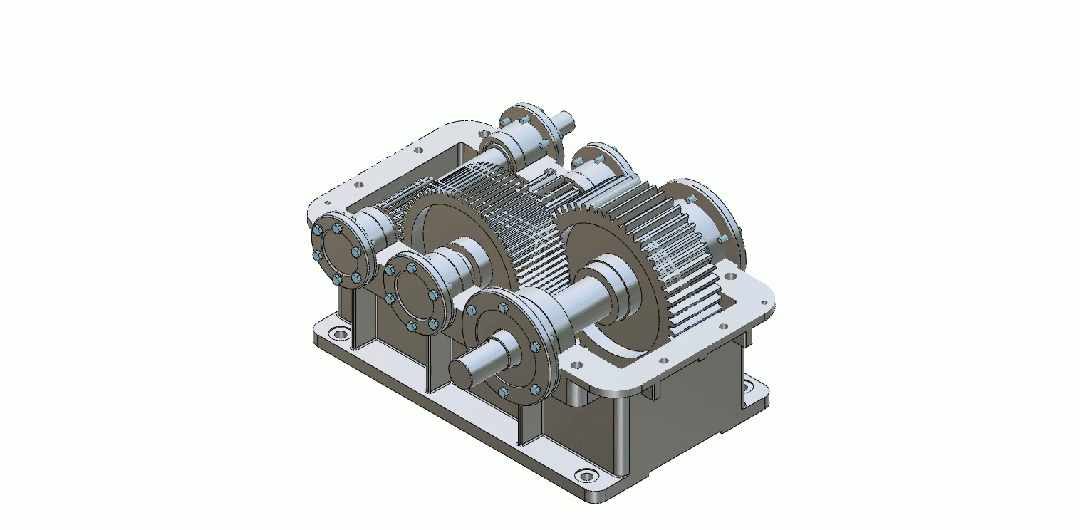

3D实例教程 | 装配动画不用渲染拼图，中望3D模型直出动画

打开中望3D，点击【文件】，在【打开】中找到对应的模型文件并打开文件。

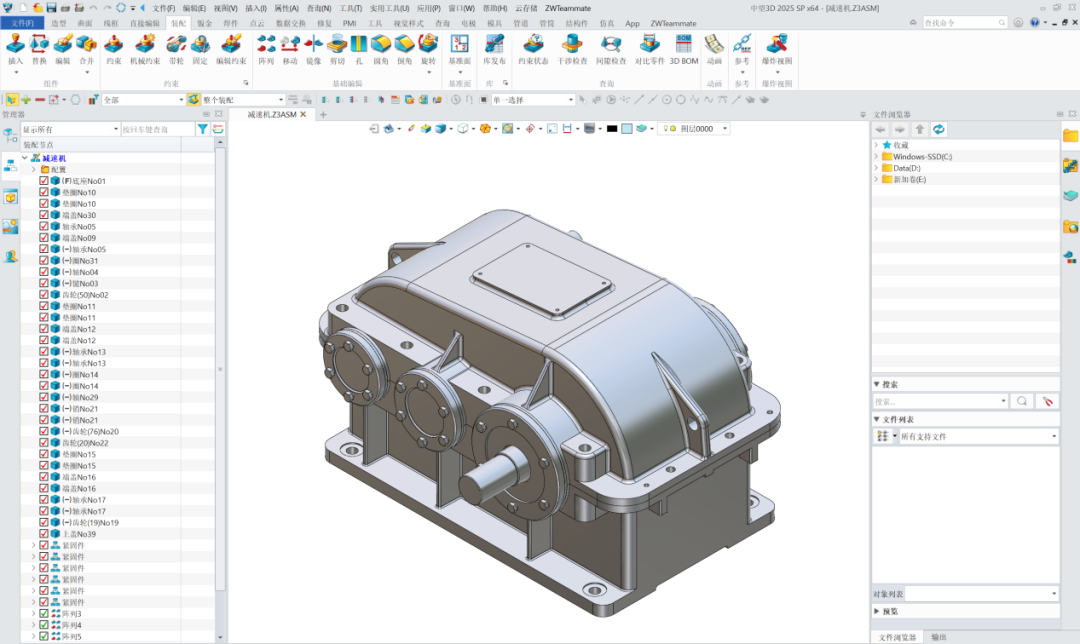

图2 变速箱示意图

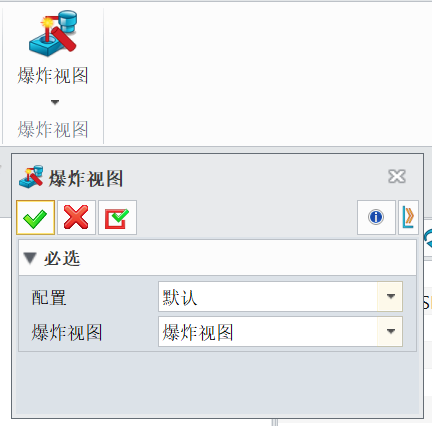

点击【爆炸视图】，在爆炸视图下选择【爆炸视图】，按照图3所示；



图3 打开爆炸视图

即可查看到爆炸视图。

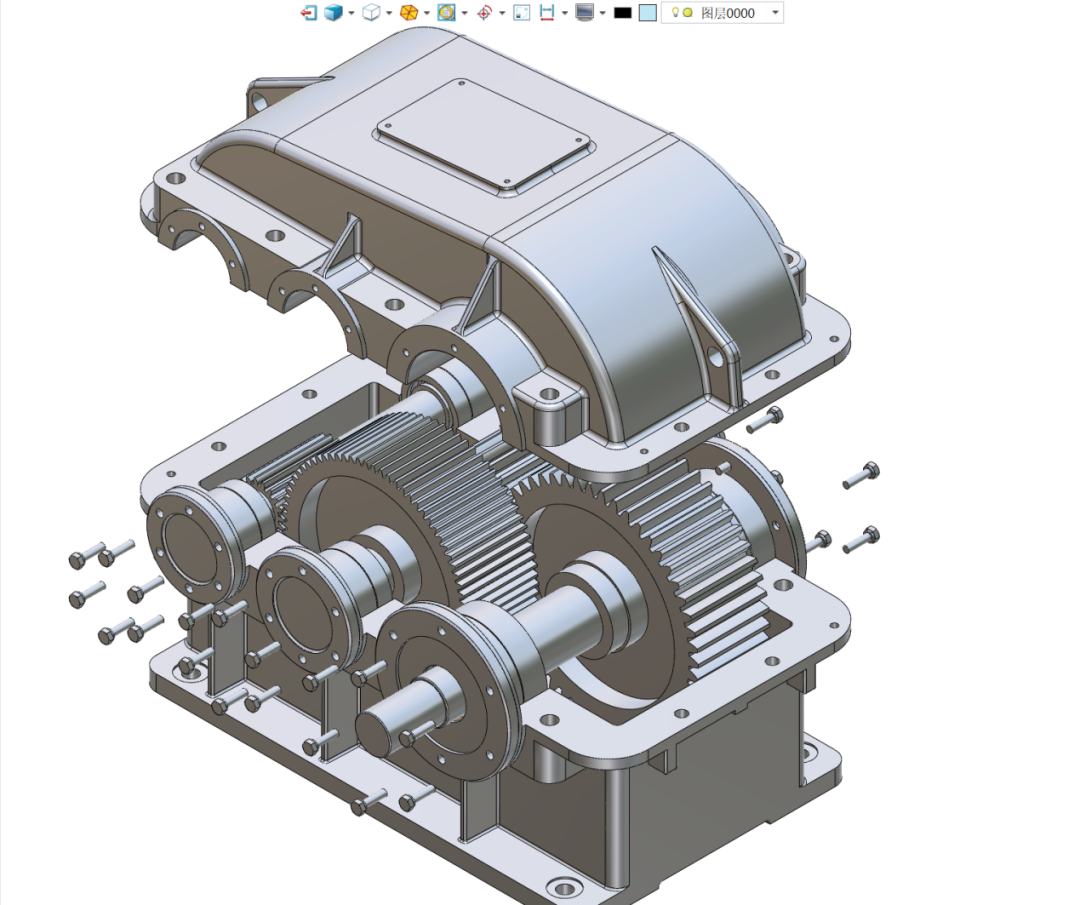

 图4 爆炸视图

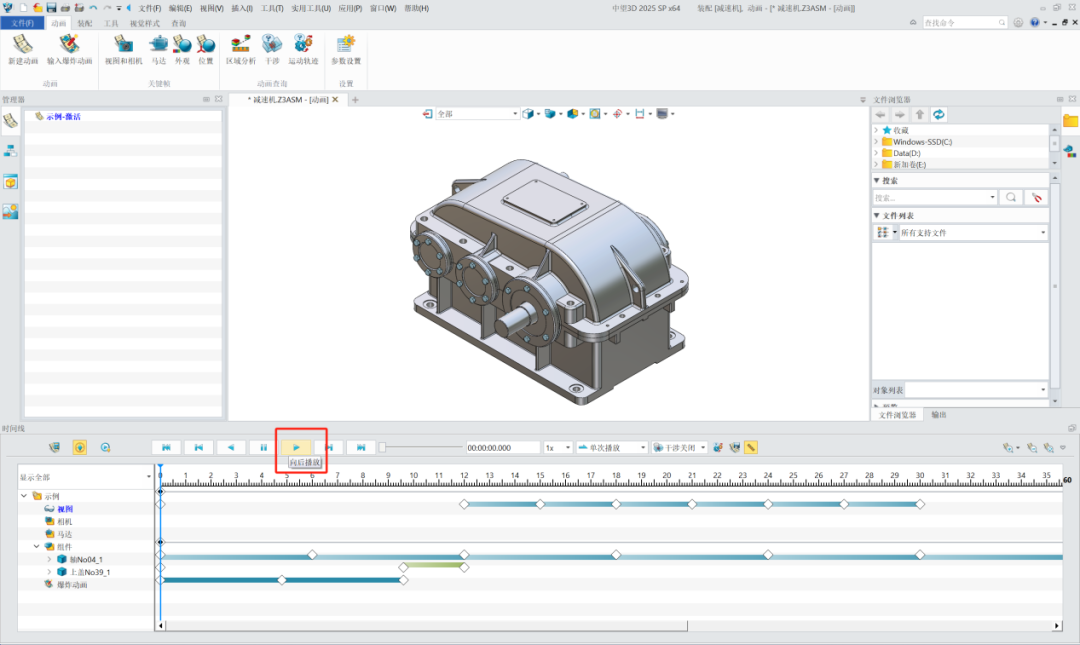

退出爆炸视图之后，点击【动画】以进入装配模块中的动画功能。点击【向后播放】即可播放已完成的示例动画。



图5 播放示例动画

退出爆炸视图之后，点击【动画】以进入装配模块中的动画功能。点击【向后播放】即可播放已完成的示例动画。

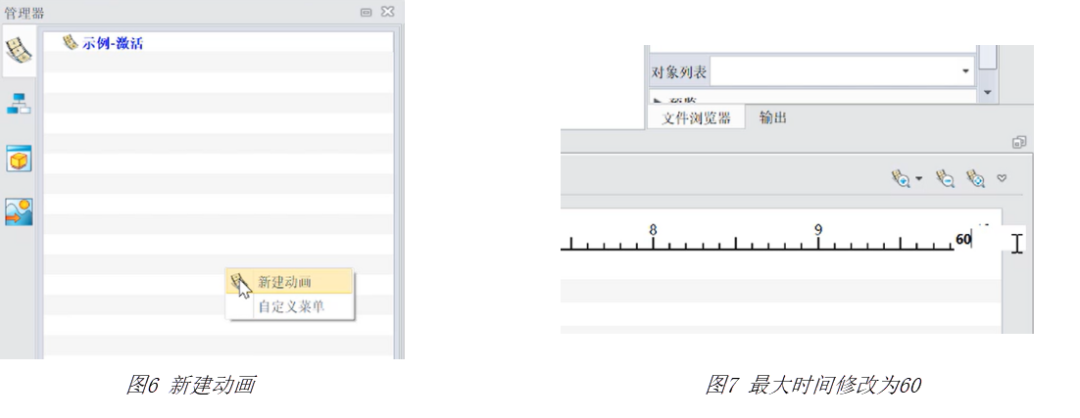

步骤1：在空白区域右键点击【新建动画】，然后在时间轴的右侧将最大时间改为【60】；

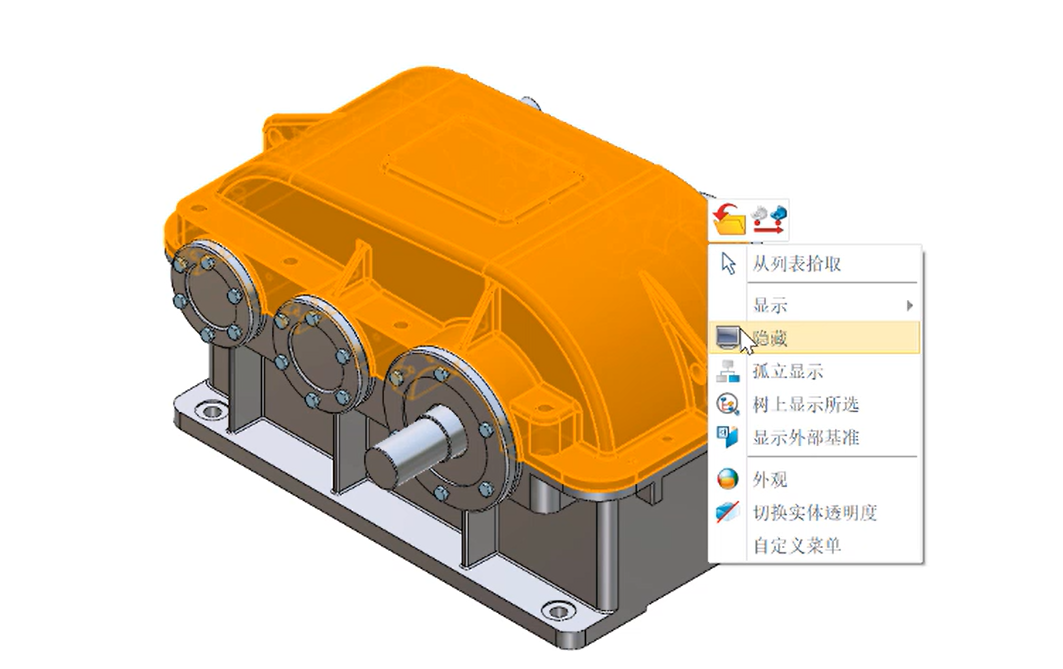

步骤2：先右键将上盖进行隐藏，方便动画制作时选择零件，如图8所示；



图8 隐藏上盖

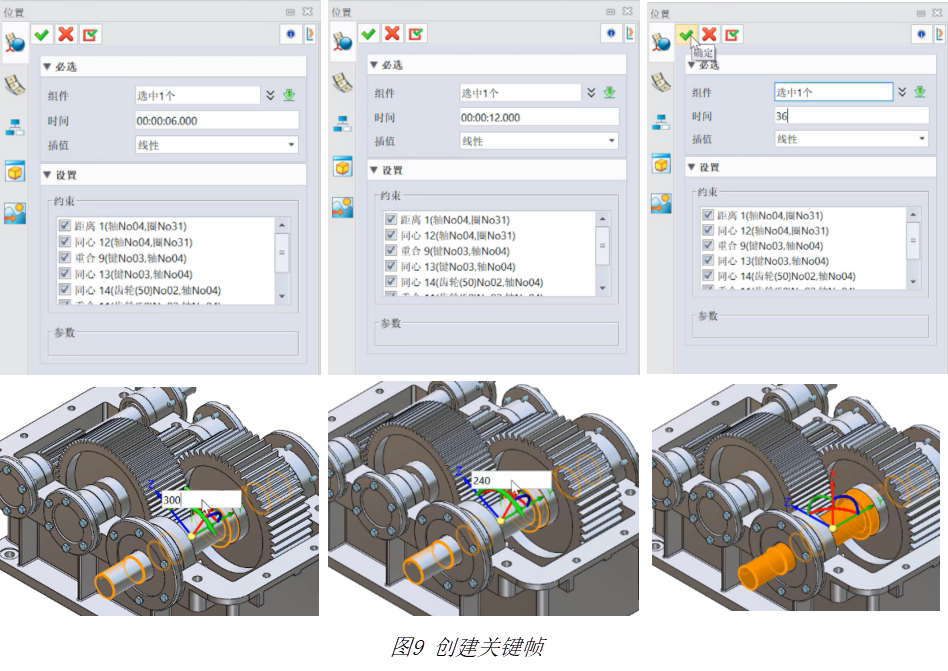

步骤3：点击【位置】，在组件中选择【轴No04】，【时间】修改为6秒，绕着Y轴旋转300度，创建关键帧。

然后依次创建12秒、18秒、24秒、30秒和36秒的关键帧，对应的角度为240、180、120、60和0，如图9所示，在时间线上的显示如图10所示。

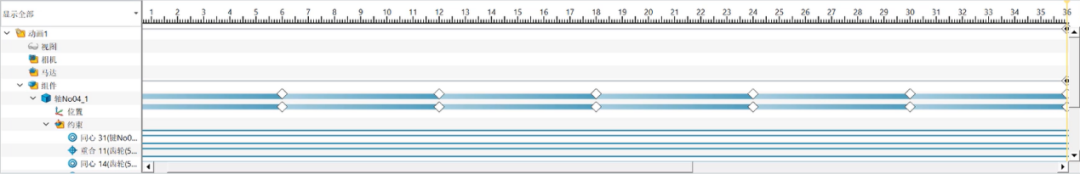

图10 时间线显示的关键帧

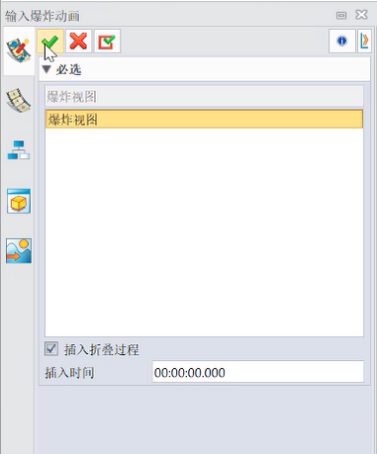

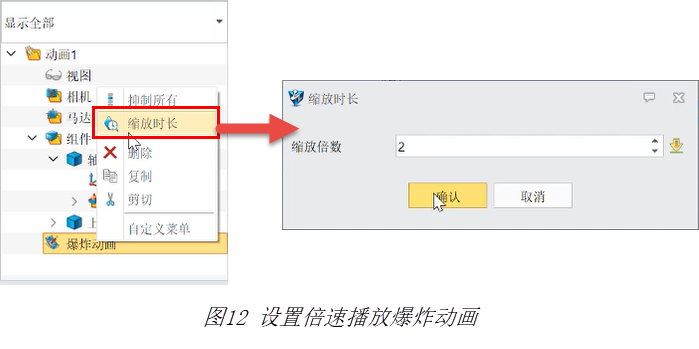

步骤4：点击【插入爆炸动画】，选中爆炸视图，勾选上【插入折叠过程】，如图11所示。然后在时间轴上找到【爆炸动画】右键点击【缩放时长】，通过设置【缩放倍数】来实现爆炸动画的倍速播放，如图12。



图11 插入爆炸动画

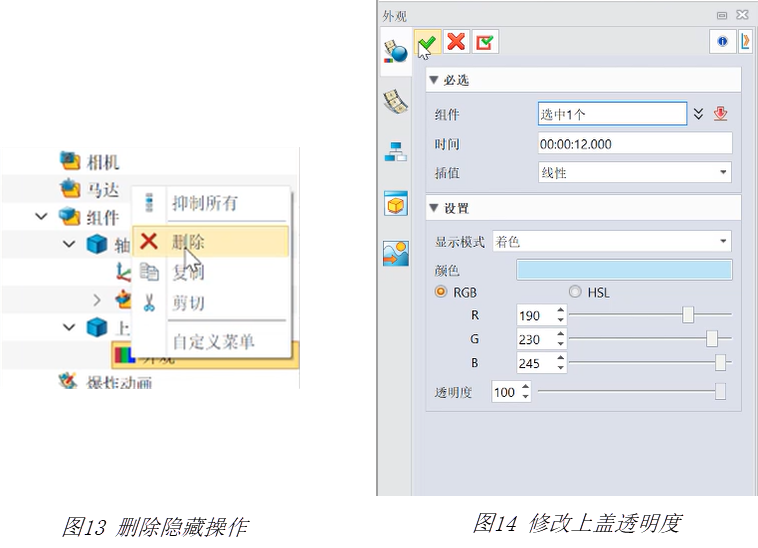

步骤5：在时间线上找到上盖的隐藏操作，右键将其删除，如图13。然后点击【外观】选择上盖，时间输入12秒，透明度拉到100，如图14。

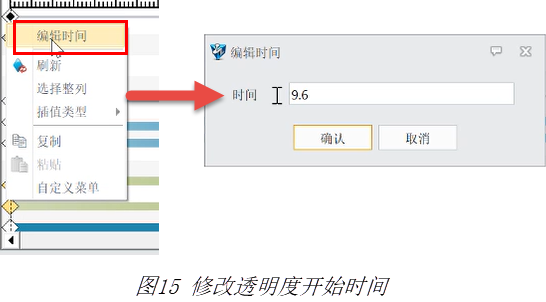

步骤6：在时间线上找到上盖的外观操作，选择左侧开始时间的关键帧，右键点击【编辑时间】，将开始时间的关键帧修改为9.6秒，如图15。

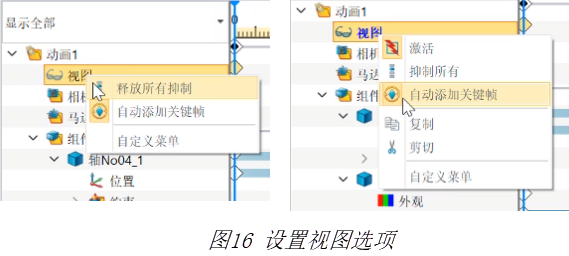

步骤7：在时间线上【视图】，右键点击【释放所有抑制】，然后再右键点击【自动添加关键帧】，去掉该勾选。如图16。

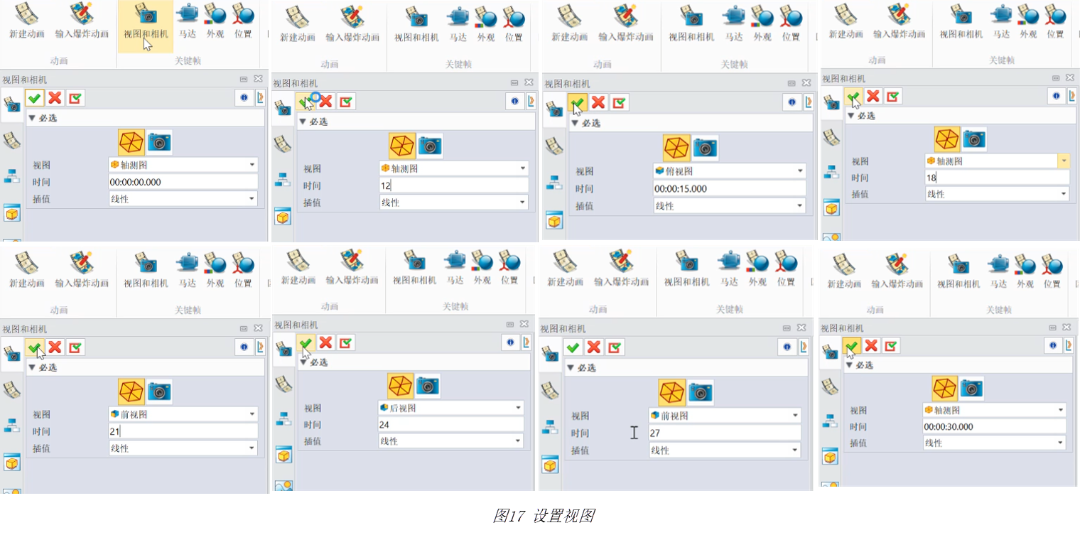

步骤8：点击【视图和相机】，设置好各个时间对应的视图，分别为：

• 轴测图——0秒

• 轴测图——12秒

• 俯视图——15秒

• 轴测图——18秒

• 前视图——21秒

• 后视图——24秒

• 前视图——27秒

• 轴测图——30秒

如图17。

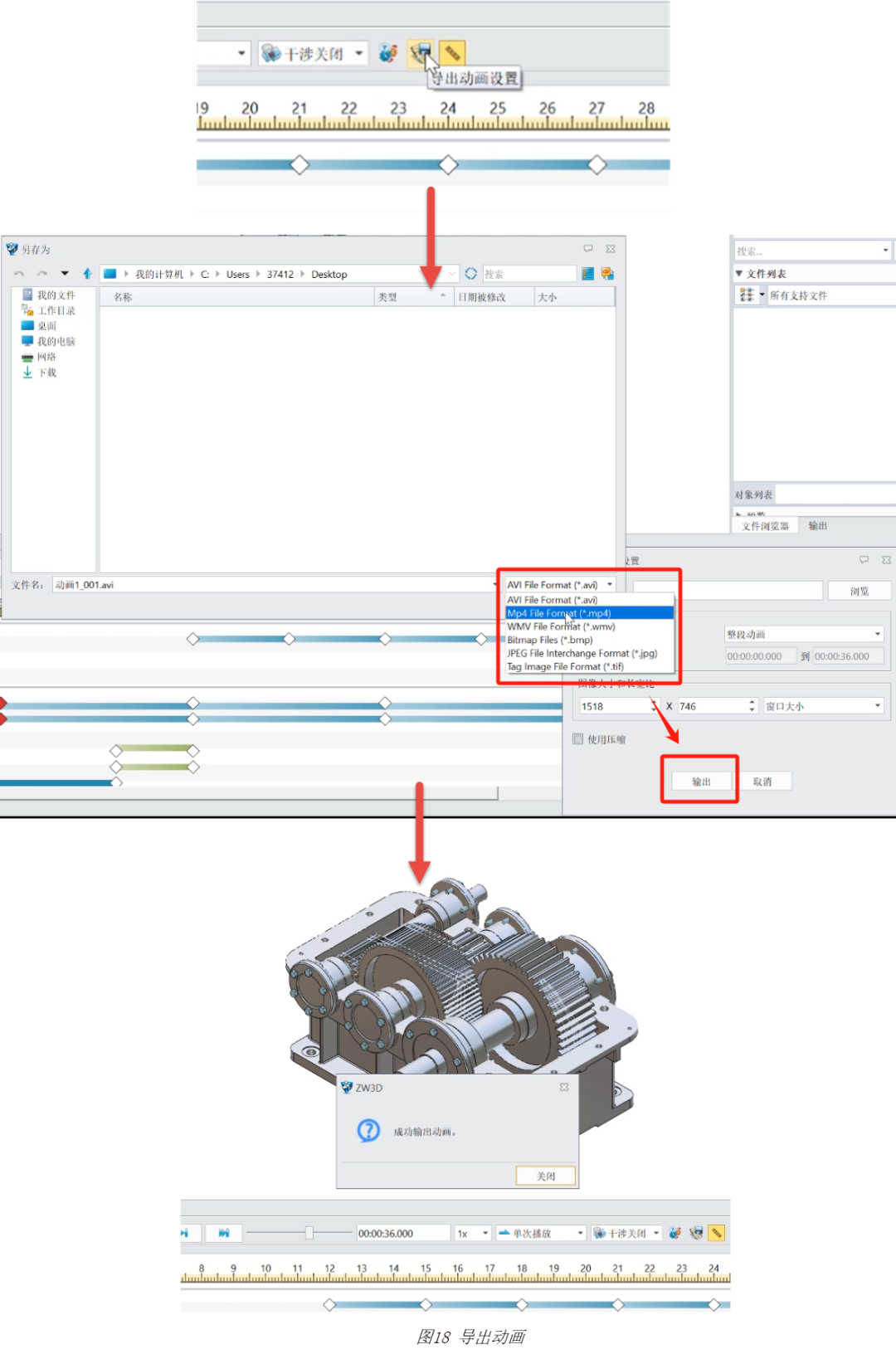

步骤9：点击【导出动画设置】，设置好保存位置和文件类型，即可导出动画，如图18。
