【机械设计】一张图教你看懂机械三视图！3个方向，搞定90%的零件图

你是不是也遇到过这种情况：拿着一张机械图纸，对着上面的方块、线条一脸懵，明明每个图都看得懂，拼起来却不知道零件长啥样？

今天就用这张图，把机械制图里最核心的三视图，给你讲得明明白白，看完你也能一眼看懂零件图！



一、先搞懂：三视图到底是什么？

说白了，三视图就是给零件拍三张 “证件照”，从三个互相垂直的方向，把三维的零件拍成二维的图纸：

• 主视图

  ：从正前方看过去的样子，反映零件的长和高，是零件的 “正面照”。

• 俯视图

  ：从正上方往下看的样子，放在主视图的正下方，反映零件的长和宽，是零件的 “头顶照”。

• 左视图

  ：从正左边看过去的样子，放在主视图的正右方，反映零件的高和宽，是零件的 “侧面照”。

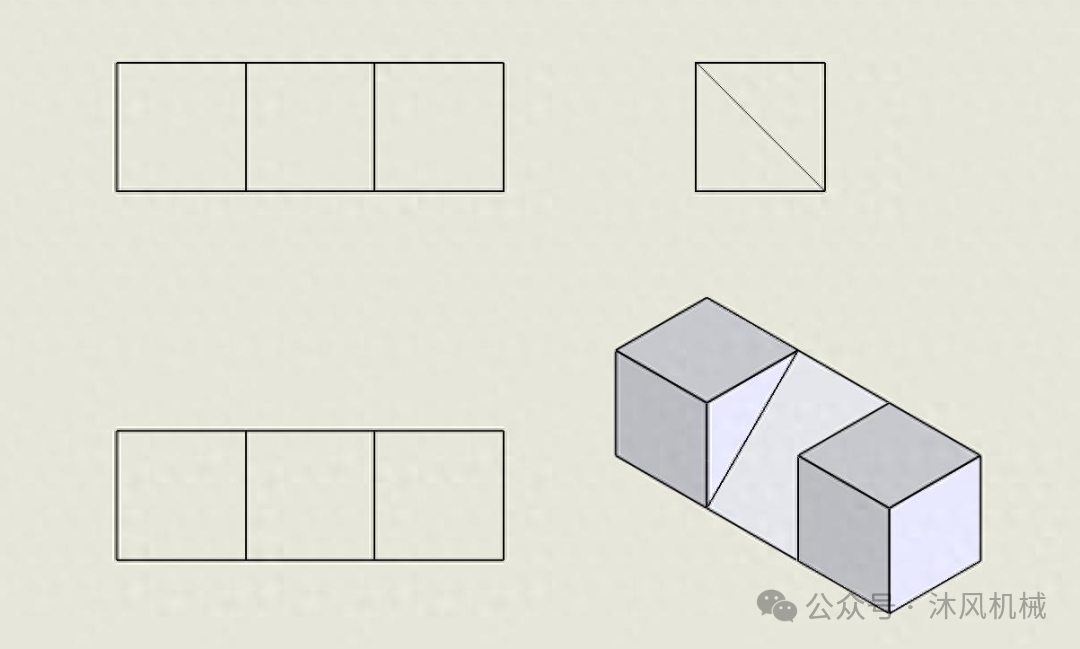

就像这张图里的轴测图，它的主视图、俯视图都是三个并排的方块，而左视图则是一个带斜线的正方形，这三个图拼起来，才能完整还原零件的真实形状。

二、记住 9 字口诀，看懂所有图纸

机械制图里，三视图有个 “铁律”，背下来就不会错：长对正、高平齐、宽相等。

• 长对正

  ：主视图和俯视图的长度方向必须对齐，就像这张图里，上下两个三格方块，长度是一模一样的。

• 高平齐

  ：主视图和左视图的高度方向必须对齐，主视图的高度，和左视图正方形的边长是相等的。

• 宽相等

  ：俯视图和左视图的宽度方向必须相等，俯视图的前后宽度，就是左视图的边长。

很多新手画图、看图出错，就是没遵守这三条规律，要么长对不齐，要么宽不相等，画出来的零件根本装不上。

三、关键细节：图里的斜线，到底代表什么？

你看右上角的左视图，那个正方形里的斜线，很多人会误以为是画错了，其实它才是这张图的关键！

这条斜线，代表的是零件上的斜面。当你从左边看这个零件时，那个斜着的平面，在二维投影里就会变成一条直线。

你再看右下角的轴测图，那个斜着的面，在左视图里就是那条斜线，而主视图和俯视图里，这个斜面看起来和普通的方块没区别。这也告诉我们：只看一个视图，根本无法确定零件的真实形状，必须三个视图结合起来看。

四、新手最容易踩的坑，看完别再犯了

1. 只看一个视图下结论

   ：就像这张图，主视图和俯视图都和普通的三格方块一样，但左视图里的斜线，就决定了它不是普通的方块。很多人只看主视图，就以为零件是直的，结果加工出来完全不对。

2. 搞反视图位置

   ：左视图不是放在主视图左边，而是必须放在主视图的正右方，俯视图必须在主视图的正下方，位置错了，整个图纸的信息就全乱了。

3. 忽略看不见的线

   ：如果零件后面有看不见的轮廓，要用虚线表示，这也是三视图里很重要的细节，别漏看了。

五、最后总结：看懂三视图，就这三步

1. 先找主视图，确定零件的正面特征；
2. 对照俯视图，看清楚零件的长度和前后宽度；
3. 再看左视图，确认零件的高度和侧面结构，尤其是斜线、虚线这些细节。

三视图是机械制图的基础，不管是车工、铣工，还是画图、看图纸，都离不开它。把这个基础打牢，后面看复杂的装配图、零件图，就轻松多了。

机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。
