裂纹扩展研究案例：裂纹尖端应力强度因子的有限元提取与建模思路
裂纹扩展研究案例：裂纹尖端应力强度因子的有限元提取与建模思路
—— 从常规裂纹模型、XFEM到缺陷几何影响的课题讨论整理
一、课题背景与技术问题
在断裂力学研究中，裂纹是否会继续扩展，核心取决于裂纹尖端附近的局部力学状态。对于线弹性断裂问题，应力强度因子是描述裂纹尖端奇异应力场最常用的参数之一。相比只观察整体应力云图，提取裂纹尖端的应力强度因子，能够更直接地判断裂纹扩展驱动力，并为后续裂纹扩展准则、疲劳裂纹寿命预测以及不同缺陷形式的对比分析提供基础数据。
本次视频内容围绕“裂纹尖端应力强度因子提取”展开讨论，并通过多个有限元模型对比不同裂纹或缺陷描述方式下的建模特点。视频画面中能够看到常规预制裂纹、不同网格形式以及含孔缺陷模型等结果，同时还对XFEM方法进行了重点标注和讨论。基于这些内容，可以把课题思路概括为：先建立基准裂纹模型并验证尖端参数提取方法，再逐步引入XFEM或复杂缺陷几何，比较不同建模方式对裂纹尖端力学响应的影响。

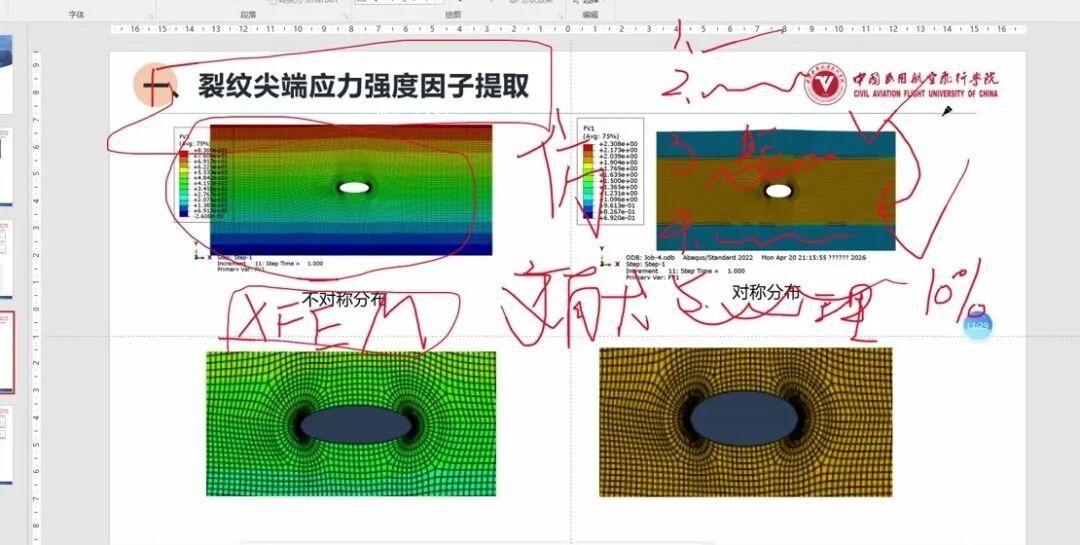

图1 裂纹尖端应力强度因子提取的课题讨论页面与模型对比
二、技术路线：从基准裂纹到扩展裂纹模型
裂纹问题的有限元研究通常不能只看“裂纹长什么样”，更重要的是保证裂纹尖端附近的数值场能够被正确捕捉。因此，一个稳妥的研究路线往往是先从几何和边界条件较简单的基准模型开始，验证应力强度因子的提取方式，再扩展到更复杂的裂纹路径或缺陷形态。视频中的多组模型对比正体现了这一思路。
对于常规裂纹模型，可以通过显式几何预制裂纹并在尖端区域进行网格加密，使裂纹尖端附近具备足够的空间分辨率；对于裂纹路径难以预先确定的问题，则可以引入XFEM，使裂纹扩展不再严格依赖网格边界。两类方法各有优势：前者更适合基准验证和参数提取，后者更适合路径未知或扩展过程明显的问题。

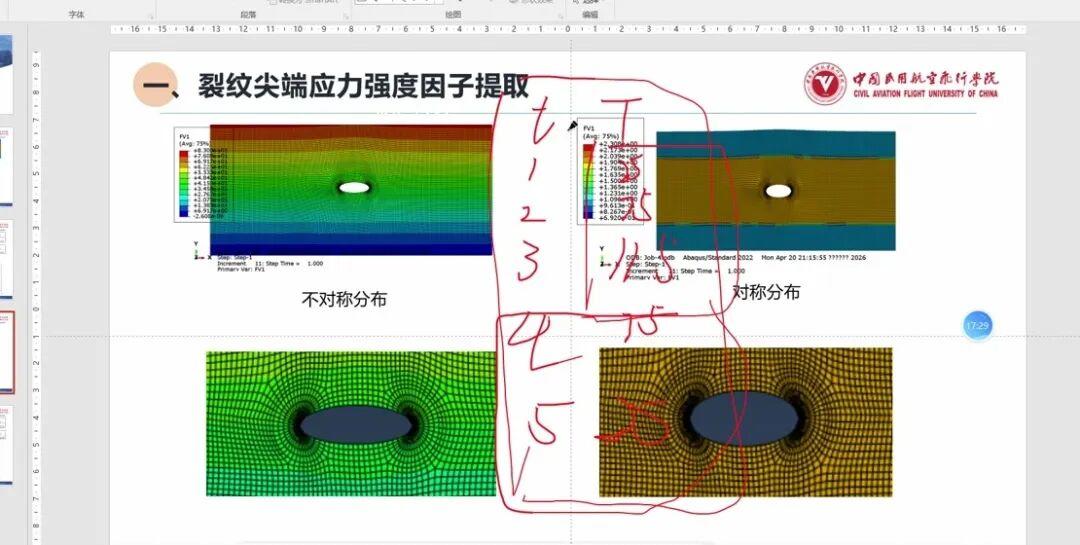

图2 视频讨论中对XFEM裂纹建模思路的重点标注
三、模型设置与关键关注点
从视频中的模型截图可以看出，研究重点并不只是生成裂纹，而是比较裂纹尖端附近的应力场、网格形式和几何缺陷对结果的影响。对于这类课题，模型设置时建议重点关注以下几个环节。
第一，裂纹尖端区域的网格质量。常规裂纹模型中，尖端附近往往需要局部加密，必要时采用具有裂纹尖端奇异性的单元布置，以提高应力强度因子计算的稳定性。若网格过粗，裂纹尖端梯度无法充分展开，得到的参数容易对网格尺寸产生明显依赖。
第二，裂纹定义方式。几何预制裂纹适合研究已知位置和方向的裂纹，而XFEM可以在背景网格中表示不连续面，更适合裂纹路径变化明显的情况。视频中对XFEM的单独标注，说明该方法是后续裂纹扩展研究的重要方向。
第三，缺陷几何的影响。视频后半部分展示了含椭圆/孔洞类缺陷的模型。相比理想直裂纹，孔洞、圆角和裂纹组合会改变局部应力集中分布，因此在实际工程问题中，裂纹尖端参数往往还需要结合缺陷几何位置与尺寸进行分析。

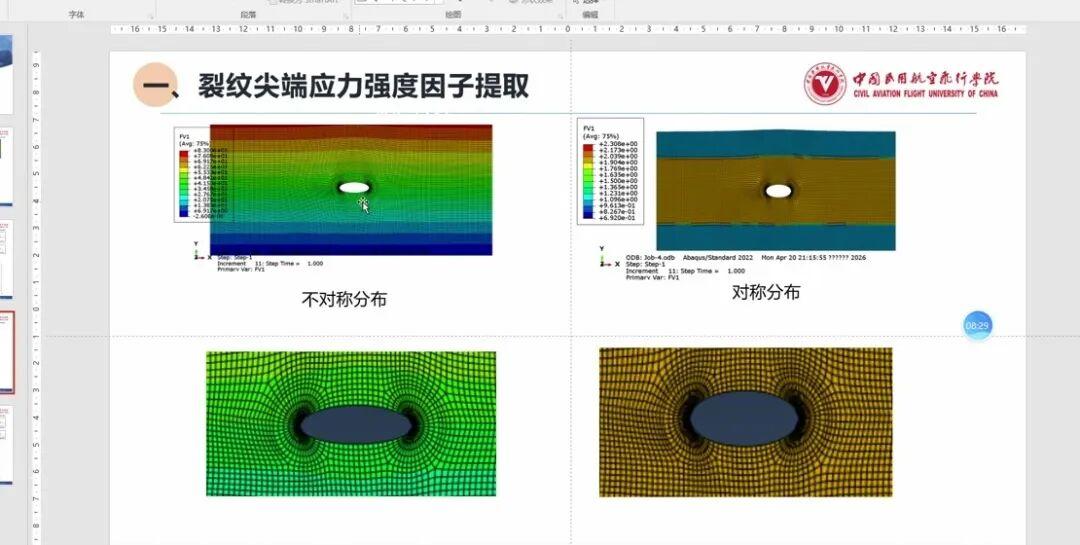

图3 含孔缺陷模型及裂纹尖端附近网格与场变量分布示意
四、关键结果应该如何分析
4.1 不要只看最大应力，要看裂纹尖端参数
裂纹尖端附近存在明显的应力集中甚至数学奇异性，因此单纯比较最大Mises应力并不能充分说明裂纹是否更容易扩展。对于断裂问题，更合理的做法是提取应力强度因子、J积分等断裂参量，并观察其随裂纹长度、载荷或缺陷几何变化的规律。这样得到的结果更容易与断裂准则和实验数据对应。
4.2 网格敏感性是结果可信度的关键
视频中展示的不同网格形式，实际上对应一个很重要的研究问题：裂纹尖端结果是否对网格过度敏感。若通过不同网格密度得到的应力强度因子逐渐收敛，就说明当前提取方案具有较好的数值稳定性。反之，则需要继续优化尖端网格、积分路径或裂纹定义方式。
4.3 XFEM更适合研究“裂纹怎么长”
常规预制裂纹模型擅长回答“这个裂纹在当前长度下的尖端驱动力是多少”，而XFEM更适合进一步回答“裂纹下一步会向哪里扩展”。因此，两种模型并不是互相替代关系，更合理的做法是先用常规裂纹模型完成基准验证，再利用XFEM开展扩展路径研究。这样既能保证参数提取的可信度，也能提高裂纹扩展仿真的灵活性。

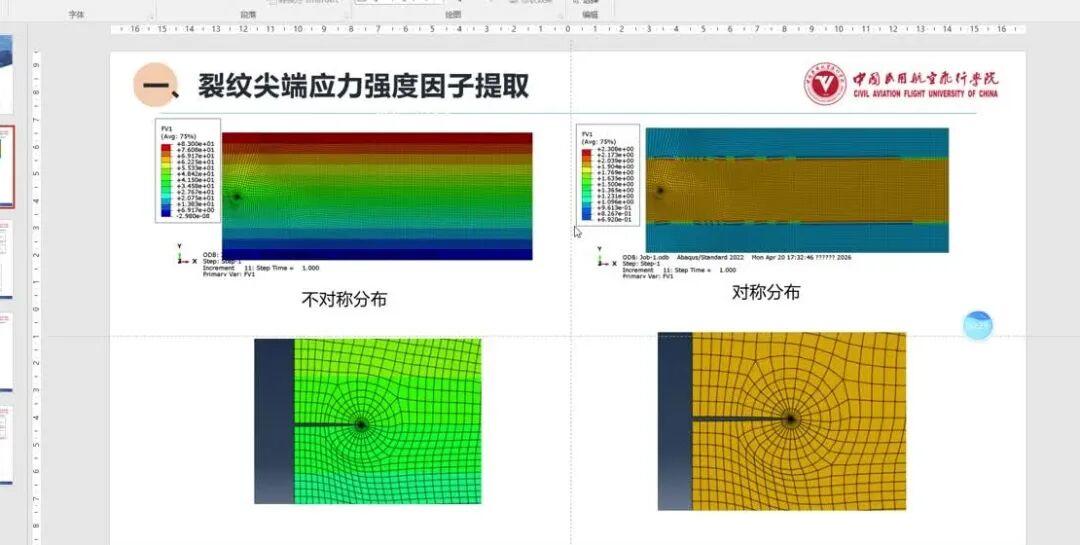

图4 视频后段对不同模型与裂纹研究步骤的进一步讨论
五、结论与工程价值
通过本次裂纹扩展课题讨论，可以形成一条比较清晰的研究路线：首先利用简单基准裂纹模型验证裂纹尖端应力强度因子的提取方法；随后通过局部网格加密和网格敏感性分析提高数值精度；在此基础上，再将模型扩展到XFEM以及含孔洞、椭圆缺陷等更复杂的结构形式，比较不同缺陷几何和裂纹描述方法对尖端断裂参量的影响。
这种研究思路的价值在于，它把“看云图”提升到了“提取断裂参数并验证裂纹扩展机理”的层面。对于工程中的结构损伤评估、缺陷容限设计、疲劳裂纹扩展分析以及学术论文课题设计而言，都具有较强的通用性。尤其是在复杂裂纹路径问题中，将基准有限元模型与XFEM结合，可以同时兼顾结果可信度和裂纹扩展模拟能力。
如果后续继续深化这一课题，还可以进一步建立应力强度因子随裂纹长度的变化曲线、比较不同裂纹角度和孔洞尺寸的影响，并将数值结果与理论解或试验结果进行对照，从而形成更完整的裂纹扩展研究体系。
