低成本LM399电压基准的几个方案

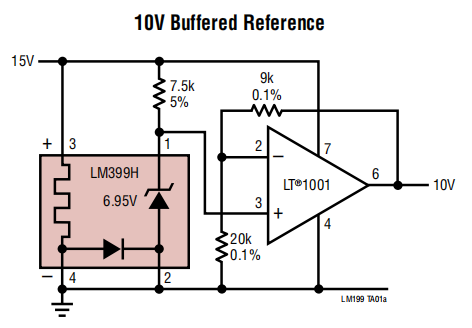

1. LM399数据手册的方案

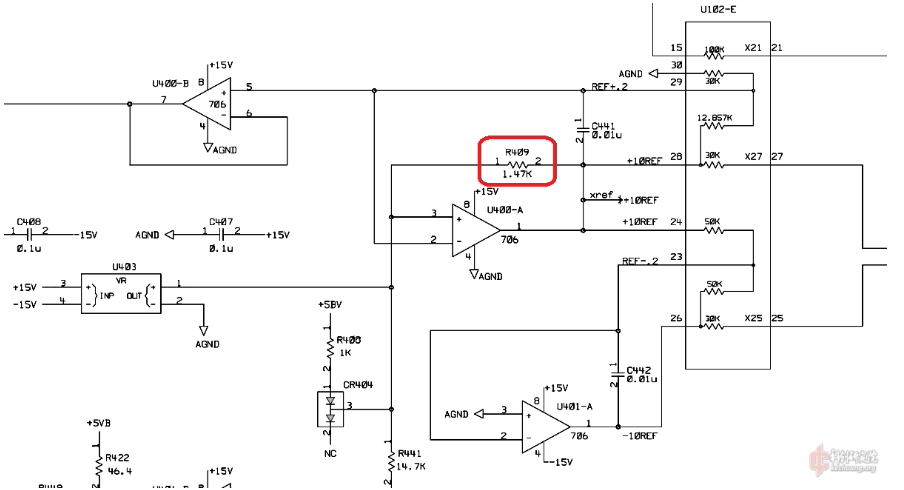

2. 安捷伦Agilent 34401A的方案

使用了自举技术（bootstrapping ），基本思想是利用LM399自身的稳压，经过运放升压后，通过一个限流电阻R409给LM399供电，形成一个闭环。

最大的好处是降低了限流电阻R409的要求，温度系数100ppm的电阻对LM399稳压值的影响只有0.1ppm（估算值。原来仔细算过，数量级应该是相近的）

缺点是不能输出整10.00000V。

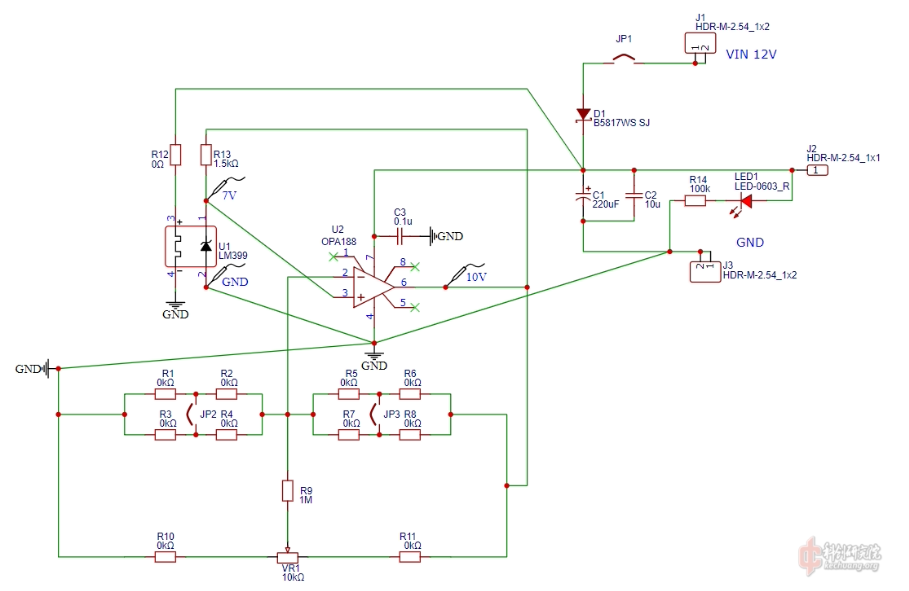

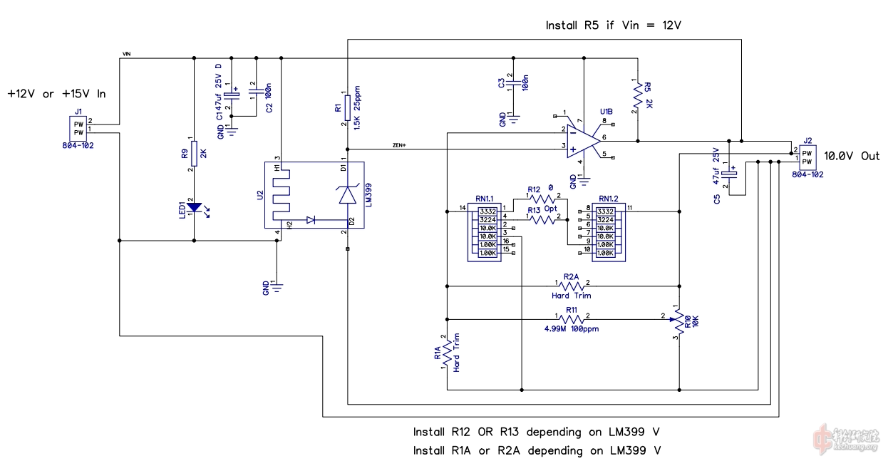

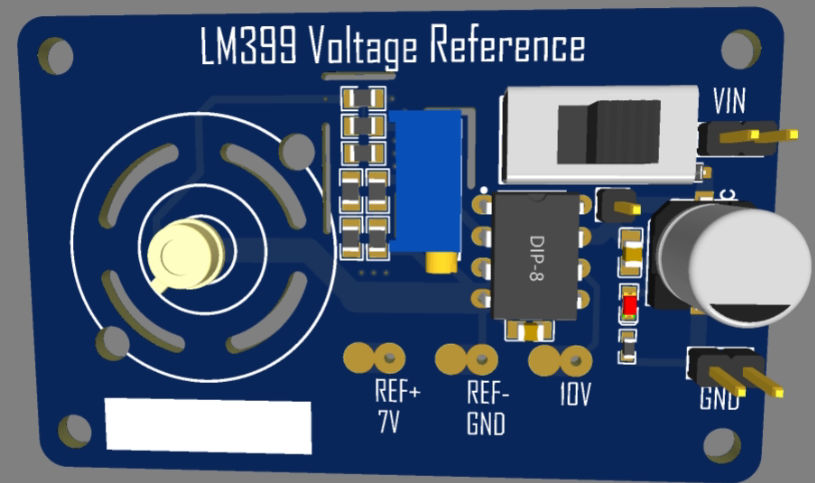

3. djerickson的方案

- LM399电流设置为2mA(34401A也为2mA，参考经典设计)

- R13可选择25ppm 0805 0.1%贴片电阻

- R1-R4 R5-R8两部分电阻分别构成同相放大电路的两个反馈电阻，可以灵活地调整，使输出在10V附近

- R9和VR1为微调部分，R10 R11为0欧姆跳线，若断开，则取消可调部分而不用拆焊电位器

成本方面，参考价格（2022.9）：LM399全新90元，拆机45元，OPA188 10元，5ppm 0805电阻2元一颗，25ppm 0805电阻 0.2元一颗

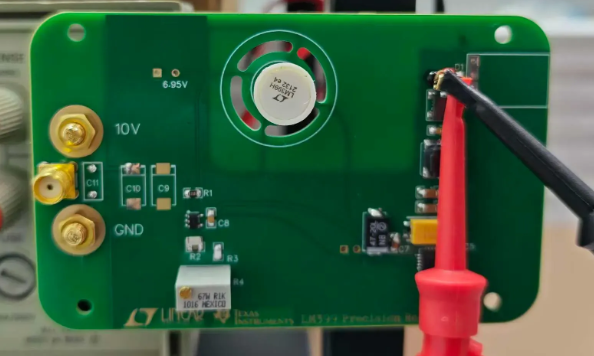

5.  又发现一个立创开源的LM399设计

https://oshwhub.com/genki_chen/lm399-voltage-reference

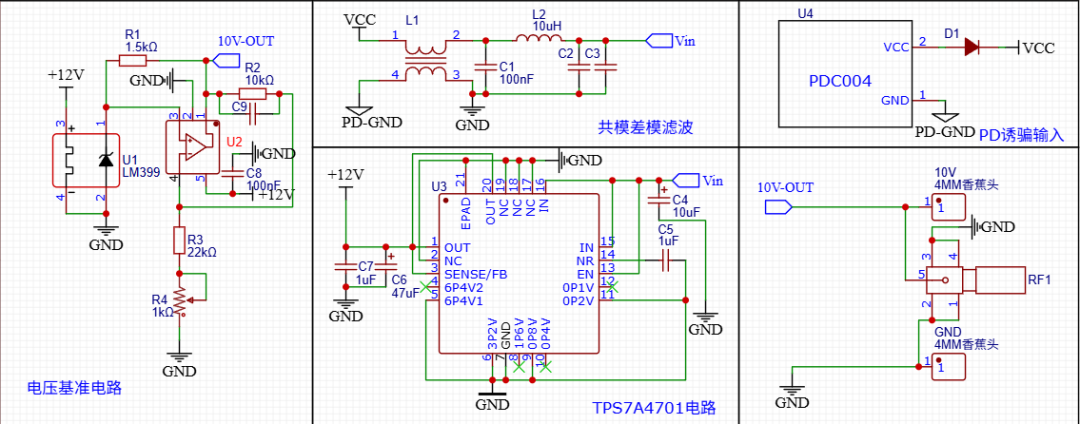

核心电压基准电路参考了HP/安捷伦经典的六位半中的自举电路以及科创网论坛 @炭达人 老师的自举电路。运放采用更便宜且容易购买的OPA188，电阻部分也保持低成本风格：反馈电路使用0.5%精度，25ppm/°C的0805贴片电阻+100ppm的可调电位器，实测性能还是比较稳定的。

电源供电部分，采用了IP2721方案的PD诱骗15V，依次经过共模电感、pi型低通差模滤波。传入至TPS7A4701进行稳压输出至12V。实测电源输出噪声峰峰值在700uV以内。

希望对你有用！
