SolidWorks联合Abaqus仿真案例：钢丝绳建模、扭绞与断裂失效分析

SolidWorks联合Abaqus仿真案例：钢丝绳建模、扭绞与断裂失效分析

—— 从三维几何构型到有限元失效计算的完整建模流程

一、案例背景与技术挑战

钢丝绳广泛应用于起重运输、矿山提升、桥梁索系、海洋工程以及工程机械等场景。与普通杆件不同，钢丝绳由多根钢丝按照特定节距和捻向组合形成，其整体承载能力不仅取决于材料强度，还受到钢丝之间接触、摩擦、螺旋几何、局部弯曲和载荷传递路径的共同影响。因此，如果希望进一步研究钢丝绳拉伸、扭转甚至断丝失效，仅用一根等效圆柱来代替往往无法反映真实结构中的局部力学行为。

本案例展示了一套较完整的工程仿真思路：首先在SolidWorks中建立由中心钢丝与外围钢丝组成的几何模型，通过阵列、拉伸与扭转等操作形成具有真实捻制特征的钢丝绳；随后将几何模型导入Abaqus，完成材料、装配、分析步、接触、载荷与网格设置，并进一步用于钢丝绳的拉伸断裂和局部失效分析。整个流程非常适合作为复杂绳索类结构有限元建模的参考案例。

二、技术路线：SolidWorks几何建模 + Abaqus非线性分析

从视频流程看，本案例没有直接在Abaqus中从零绘制复杂螺旋结构，而是先利用SolidWorks更高效地完成截面布置和三维扭绞几何。这种“CAD负责复杂几何、CAE负责力学求解”的方式非常符合工程项目实际。对于多股钢丝绳而言，几何是否准确会直接影响后续接触关系与应力传递，因此前处理阶段需要保证各钢丝位置、捻向和长度协调。

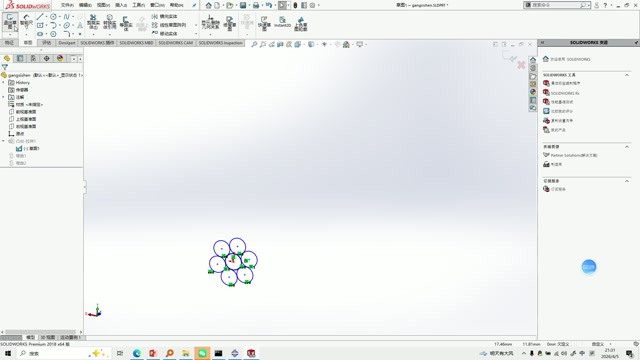

图1 SolidWorks中钢丝绳截面布局与几何构型设置

三、几何模型与有限元设置

视频中可以看到，模型截面由中心钢丝和外围环向分布钢丝组成，随后沿轴向生成直线股束，并进一步通过扭转形成螺旋钢丝绳。该建模方式能够保留单根钢丝之间的真实相对位置，为后续接触、摩擦以及局部应力集中分析提供基础。

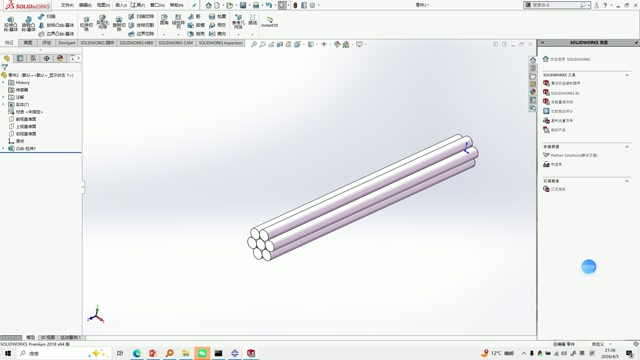

图2 SolidWorks中生成的多股钢丝束三维模型

导入Abaqus后，模型进入材料属性、分析步、接触和边界条件设置阶段。钢丝绳在受拉过程中通常存在显著的几何非线性，而且各钢丝之间会持续发生接触状态变化，因此分析时需要特别关注大变形开关、接触算法、摩擦参数以及求解稳定性。若研究目标涉及断丝或失效，还需要在材料模型中进一步引入塑性、损伤起始和损伤演化等描述。

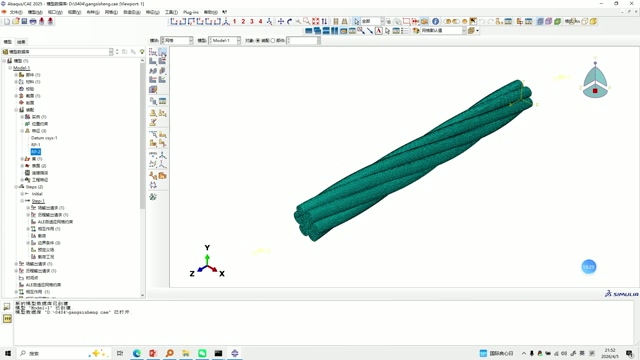

图3 钢丝绳几何模型导入Abaqus后的整体构型

四、关键结果与工程分析

4.1 扭绞结构下的载荷传递特征

钢丝绳并不是简单由若干平行钢丝共同承载。由于外围钢丝沿螺旋路径分布，轴向拉力会在单丝中分解为轴向拉伸、局部弯曲以及接触挤压等多种响应。随着载荷提高，不同钢丝之间的接触力也会重新分配，因此某些局部区域可能提前形成高应力带。这正是精细几何模型相较等效杆模型的主要价值：不仅能看总承载能力，还能追踪真实的内部载荷传递路径。

4.2 网格与失效模拟

视频后段展示了Abaqus中的网格化钢丝绳模型。对于断裂问题，网格质量会显著影响局部应力、损伤变量和失效起始位置。工程上通常需要对端部加载区、钢丝接触密集区以及预期断裂区域进行适当加密，同时控制单元畸变，避免由于网格过粗导致断裂位置失真。

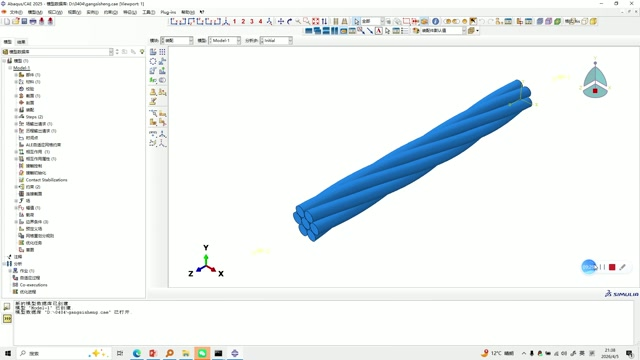

图4 Abaqus中的钢丝绳有限元网格模型

4.3 从几何复现进一步走向断裂预测

如果只完成几何和弹塑性计算，本案例能够回答钢丝绳在受拉时的应力和变形问题；若进一步加入损伤与单元失效，则可以模拟钢丝从局部损伤累积到断裂分离的全过程。对于钢丝绳寿命评估，这种方法可以继续扩展到不同预紧力、摩擦系数、捻距、断丝数量以及缺陷位置的参数研究，为失效机理识别和结构优化提供更直接的依据。

五、结论与工程价值

本案例的最大特点是完整串联了复杂CAD建模与有限元失效分析两个阶段。SolidWorks负责快速构造真实的多股扭绞几何，Abaqus则负责处理接触、大变形、材料非线性与断裂失效。相较于简单等效模型，这种方法能够更细致地观察单根钢丝的应力分布和局部断裂风险。

对于实际工程项目而言，该流程可进一步服务于钢丝绳结构设计、捻距优化、材料选型、局部缺陷敏感性分析以及断丝风险评估。特别是在试验成本较高、内部接触状态难以直接测量的场景下，有限元仿真能够提前识别薄弱位置，减少反复试制和破坏性试验的工作量。
