电动车不怕发动机吵，怕的是“胎噪裸奔”：模态轮胎法如何把路噪预测误差压到 2 dB 内
新能源车上没了发动机的“背景音乐”，路噪反而成了座舱里最容易被耳朵抓住的声音。
传统路噪仿真偷懒把轮胎当“透明人”，预测偏差能有多大？本文用一组 20–300 Hz 的对比数据，讲清楚为什么整车开发阶段该换模态轮胎 + 整车有限元混合模型。
01 为什么新能源车路噪“更吵了”
传统燃油车有发动机低频轰鸣“打底”，路噪和风噪被部分掩蔽，用户感知不强。
到了纯电和插混平台，电机低频被削掉、中高频更干净，轮胎滚过路面的结构传声路径反而被放大——尤其是 100–250 Hz 这段“人耳最烦的低频路噪带”。
但很多团队做仿真时，仍沿用燃油车时代的轴心力荷载法：
在轮心节点直接灌入实测/反算的轴头力 整车模型里根本没有轮胎
默认“轮胎只是传力中间件，不影响频谱形态”
实际并非如此。轮胎自身有：
径向/切向静刚度 20–200 Hz 内的若干阶结构模态 空腔共鸣峰（典型就在 200–230 Hz 附近）
跳过轮胎 = 跳过路噪峰值的主要成形环节，仿真曲线和实际车内噪声天然对不齐。
02 两种路噪预测路线：差别在哪
维度 | 传统轴心力荷载法 | 模态轮胎 + 整车混合模型 |
|---|---|---|
轮胎是否入模 | 否，轮心直接加载 | 是，模态轮胎接底盘 |
输入载荷 | 轮心加速度反算轴头力 | 轮胎-地面接触点路谱 |
空腔共鸣峰 | 算不出 | 能复现 |
建模成本 | 低（免轮胎测试） | 中（需台架模态测试） |
20–300 Hz 精度 | 偏低 | 高（本文案例 +10.8%） |
适用阶段 | 概念期快速估算 | 详细设计/优化期 |
轴心力法不是错，是频带和物理完整度不够；模态轮胎法贵一点，但能把“轮胎这条传递链”补回来。

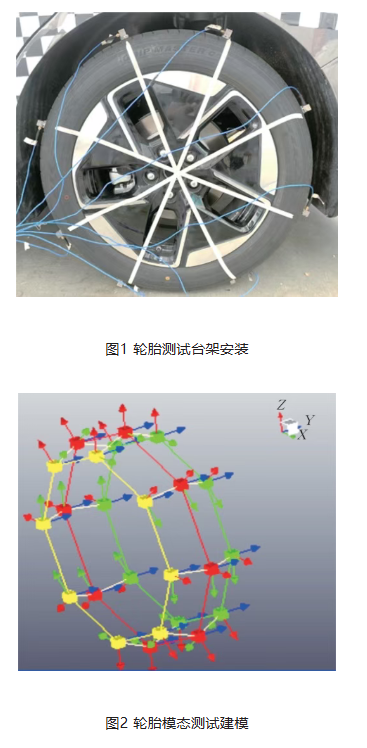

03 模态轮胎怎么来：一次台架测试定基调
案例中的操作流程（标准胎压 0.25 MPa）：
轮胎装台架，LMS TestLab 完成通道/几何/激振器/采集设置 锤击或激振器扫频，拿自由模态 取前 6 阶模态做逼近计算 校核 20–200 Hz 频段模态逼近准确率 ≥ 80%——这是后面仿真可信的门槛 输出缩减后的模态轮胎数据集，进有限元
💡 工程经验：轮胎模态测试若逼近率不到 80%，后续整车路噪仿真再怎么调底盘衬套都救不回曲线形态。
04 整车混合模型搭建：把轮胎“焊”到底盘上
前处理用 HyperMesh，求解用 OptiStruct，后处理用 HyperView。
TB（内饰车身）+ 底盘悬架 + 动力总成通过 RBE2 / BEAM / BAR / BUSH 连接：
副车架等钣件用 5 mm×5 mm 壳单元 直径 >10 mm 螺栓孔沿孔偶数节点 ≥8 个 直径 >14 mm 螺丝孔偶数节点 ≥12 个，孔边边长 3–4 mm
模态轮胎接入方式：
RBE2 把模态轮胎连到悬架接附点 轮胎重心用集中质量单元挂一半轮胎质量 另一半质量摊到 PLOT 单元节点 3 个接地弹簧用零维 BUSH 单元（含 1/2/3/6 向刚度阻尼，按实车设计值） 路谱加载点在轮胎-地面接触节点
载荷来自实车：60 km/h 过粗糙水泥路，轮心布点采 10 s 以上，处理后生成仿真路谱。
05 20–300 Hz 实测对比：蓝线赢在哪
以实车测试曲线为基准（绿线）：
蓝线（模态轮胎法）
：趋势、峰值、A 计权声压级全面贴绿线 红线（轴心力荷载法）
：整体偏离，峰值位置/幅值都对不准
最直观的一个点——220 Hz 附近轮胎空腔峰：
模态轮胎法 vs 实测：A 计权噪声差 0.5–2.0 dB，峰值频率重合 轴心力法：峰被抹平或偏移，后续做空腔阻尼优化根本找不到靶子
定量评测（20–300 Hz，每 5 Hz 一个点，共 57 点）：
模态轮胎法精度 79.3% 轴心力荷载法精度 68.5% 精度差 10.8 个百分点 计算耗时：2292 s vs 2160 s，效率几乎一样
多花一顿午饭的时间，换 10 个点精度、空腔峰不丢——详细设计阶段显然该选前者。
06 给开发项目的三条落地结论
轮胎模态测试不能省
20–200 Hz 逼近率过 80% 再进整车模型，否则“垃圾进垃圾出”。 轴心力法留到概念期
做对标车趋势判断可以；要动衬套、动阻尼、动车身局部刚度，必须用模态轮胎。 空腔峰是新能源路噪第一靶
220 Hz 左右 0.5–2 dB 的可预测性，直接决定后续能不能用 TPA 找准贡献路径。
07 小结
电动车的静，不是“没声音”，是“每条路径都受控”。
轴心力荷载法把轮胎跳过，等于在路噪主战场上自断一臂；模态轮胎 + 整车 FEM 混合模型在算力成本几乎不变的前提下，把 20–300 Hz 预测精度抬到 79% 以上，尤其是空腔共鸣峰不再失踪。
整车 NVH 开发里，早一步用对模型，后期少改三版衬套。
参考：曾庆懿《基于模态轮胎的车内路噪模型搭建与性能计算》；Altair OptiStruct / HyperMesh 路噪分析流程；LMS TestLab 轮胎模态测试规范。
