Abaqus有限元仿真成功案例：超弹性蜂窝负泊松比结构的压缩响应分析

Abaqus有限元仿真成功案例：超弹性蜂窝负泊松比结构的压缩响应分析

—— 基于Abaqus/Explicit的蜂窝单元压缩建模、应力后处理与负泊松比特征评估

一、案例背景与技术挑战

在轻量化防护、缓冲吸能、柔性夹持以及可变形功能结构等应用场景中，负泊松比蜂窝材料因其“轴向受压、横向同步收缩（或受拉时横向同步张开）”的特殊变形特征，正在成为越来越受关注的一类超材料结构。与传统蜂窝不同，负泊松比结构在压缩过程中往往表现出更好的能量吸收能力、更高的抗局部失稳能力，以及更灵活的结构响应调控潜力。

但在实际设计过程中，工程人员通常会遇到几个核心问题：结构在压缩载荷下会如何变形？应力集中主要出现在什么位置？蜂窝单元的旋转、铰接和闭合过程是否能够稳定体现负泊松比效应？不同边界设置下，结果又该如何理解？要回答这些问题，仅依赖经验判断往往不够，借助有限元仿真对其压缩响应进行可视化和定量化分析，已经成为结构设计前期非常关键的技术手段。

本次案例基于用户提供的视频素材，对Abaqus中超弹性蜂窝负泊松比压缩模型的建模与后处理过程进行整理，并输出为一篇可用于公 众号、案例展示页或技术引流页面的标准化干货文章。

二、技术路线：从几何建模到压缩响应评估

从视频内容可以看出，本案例的核心思路是：先建立具有典型负泊松比特征的二维蜂窝阵列模型，再设置上下压板、接触关系、约束与位移加载，随后调用Abaqus/Explicit完成压缩过程计算，并在后处理中观察结构整体变形、胞元旋转规律及Mises等效应力分布。

与简单的静力线弹性算例不同，蜂窝超材料在压缩过程中通常伴随着较明显的几何非线性、接触非线性以及局部屈曲/转动特征，因此显式求解方法在这一类问题中具有较好的适用性。视频中展示的流程也体现了完整的工程分析链条：材料属性定义 → 几何与装配 → 边界条件与载荷设置 → 接触与分析步 → 结果云图与动画后处理。

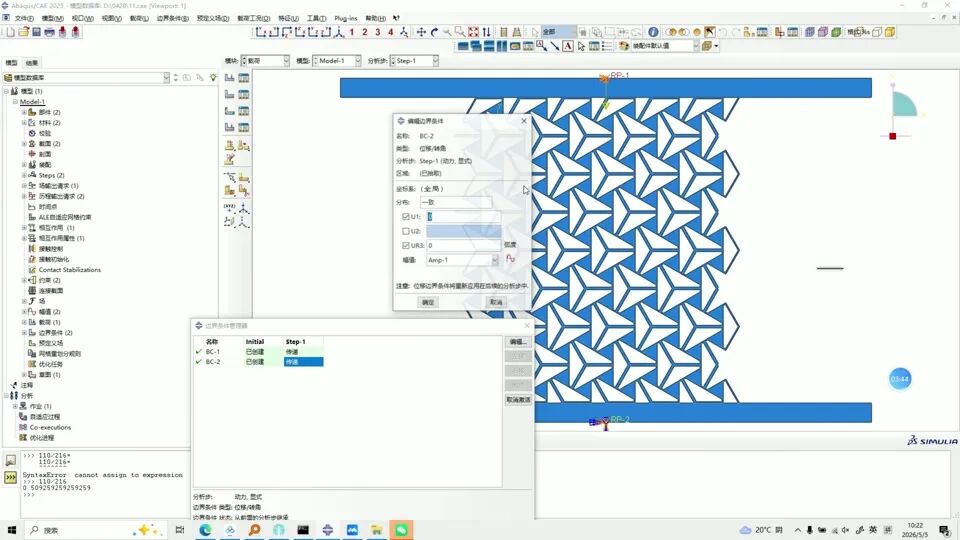

图1 负泊松比蜂窝结构压缩模型与边界条件设置

三、模型与仿真设置

从模型画面来看，蜂窝区域采用周期性阵列排布的旋转单元/重入式单元构型，上下设置刚性压板或参考点控制的加载板，通过位移边界实现单向压缩。该建模方式能够较好模拟材料在受压工况下的宏观响应，同时便于观察结构边界附近与中部区域的差异。

视频还展示了材料定义界面和分析设置界面。虽然视频本身更偏向操作演示，但从工程表达角度出发，我们通常会在文档中明确以下几类关键信息：模型类型、材料本构、单元类型、压板加载方式、接触算法、分析步设置以及输出变量。这样做的好处是，后续读者既能理解案例结果，也能据此复现模型。

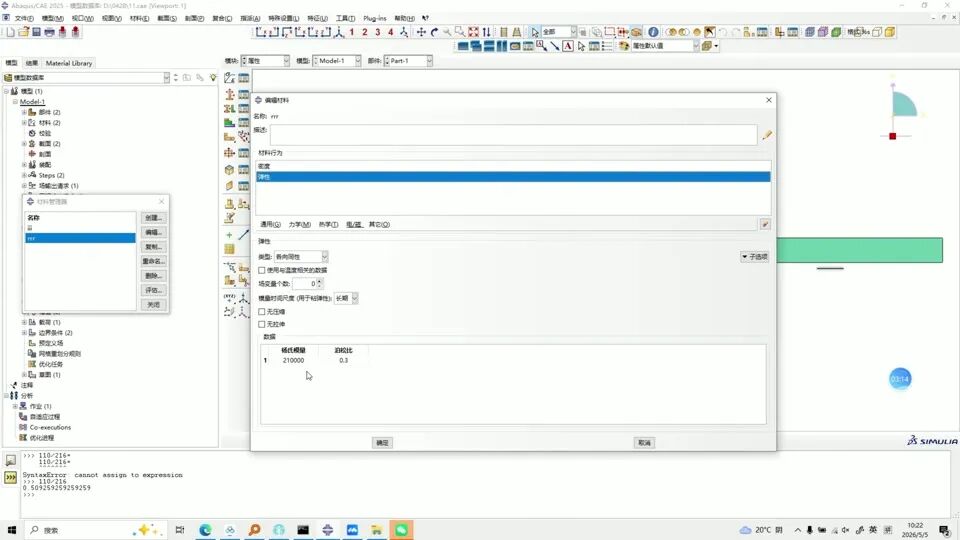

图2 材料属性与分析前处理界面示意

四、关键结果

4.1 压缩变形过程：胞元旋转驱动整体收缩

从视频动画可以明显看出，随着上压板逐步下压，蜂窝单元并不是简单发生轴向压扁，而是伴随着单元壁的旋转、闭合和重排。这种“旋转主导”的变形机制，正是负泊松比蜂窝结构的典型特征来源之一。相较于普通蜂窝受压后容易产生单向屈曲，负泊松比单元在压缩过程中更容易形成整体协同变形，使横向尺寸变化与轴向压缩之间形成更有规律的耦合关系。

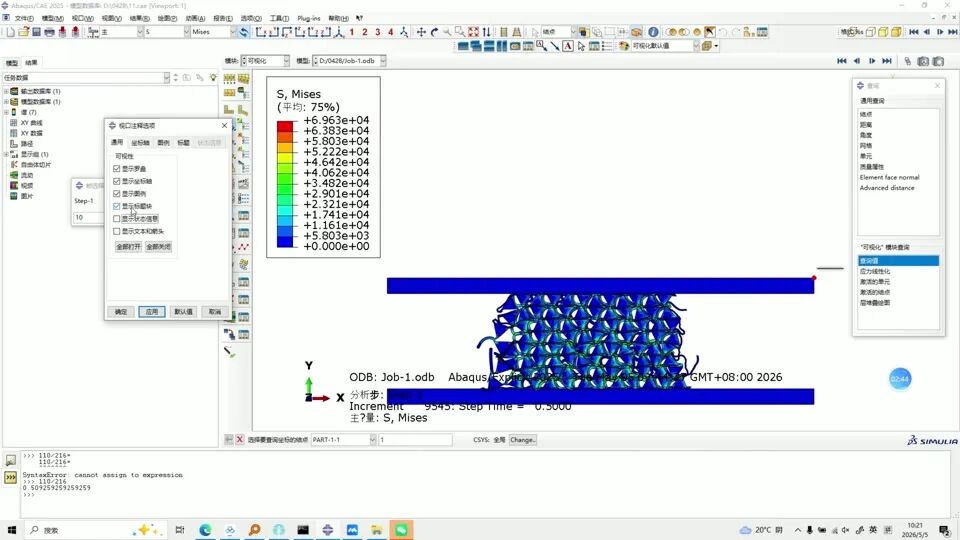

图3 压缩工况下的蜂窝结构整体变形与Mises应力云图

4.2 应力分布：高应力主要集中在胞元转角与接触区域

后处理云图表明，结构的高应力区域并非均匀分布，而是主要出现在三个位置：一是蜂窝单元的铰接转角与细颈位置，二是靠近上下压板的接触区域，三是边界处局部变形受限的单元。对于这类超材料而言，转角处往往是最容易发生局部损伤、壁厚失稳或疲劳累积的位置，因此在实际产品开发中，这些区域通常也是优化重点。

此外，Mises等效应力云图还能帮助工程人员判断当前设计是否存在过早局部失效风险。如果某些单元在较小压缩位移下就出现明显的应力峰值，往往意味着结构尺度、壁厚、单元角度或接触设置仍有进一步优化空间。

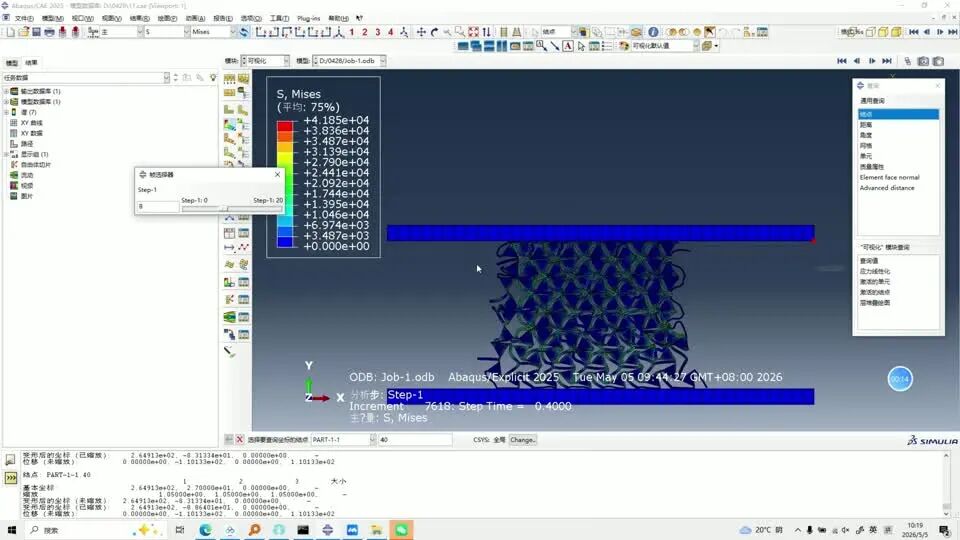

图4 结构受压过程中的应力演化后处理结果

4.3 负泊松比特征分析：结构不是“压扁”，而是“协同收缩”

从工程角度看，负泊松比并不只是一个“新奇概念”，它更重要的意义在于改变了结构的传力路径与变形模式。视频中可以看到，模型在受压时，蜂窝阵列随轴向缩短而发生明显的横向协同变化，这说明结构已经具备典型的负泊松比响应特征。对于吸能防护、缓冲垫片、柔性支撑以及可变刚度器件等产品而言，这种响应可带来更高的稳定性与更可控的力学性能。

如果后续项目需要进一步提高案例的技术深度，还可以在当前模型基础上继续扩展：例如提取压缩载荷—位移曲线，计算等效泊松比演化曲线，比较不同单元角度、壁厚和材料参数对结果的影响，或者引入真实超弹性本构模型，对大变形工况下的响应进行更加精细的分析。这样一来，文章就不仅是展示建模过程，更能升级为一篇兼具结果分析与设计指导意义的高质量案例。

五、结论与客户价值

通过本次Abaqus超弹性蜂窝负泊松比压缩案例，可以得到以下几点具有工程价值的结论：

① 该类蜂窝结构在压缩载荷下呈现明显的单元旋转与整体协同变形特征，能够有效体现负泊松比结构的核心响应机理。

② Mises应力主要集中在胞元转角、细颈以及压板接触附近区域，这些部位是后续结构优化与失效预警的重点。

③ 借助Abaqus/Explicit进行压缩过程仿真，能够在样机制造前快速判断结构变形模式、潜在风险位置与设计可行性，大幅降低试错成本。

④ 对于企业客户而言，这类仿真不仅可以用于单次模型验证，也可以进一步服务于参数优化、方案比选和产品宣传展示，是兼顾技术深度与市场传播效果的典型内容形式。

总体来看，这是一类非常适合做“干货引流文章”的仿真案例：一方面有明确的行业应用背景和可视化结果，另一方面又能体现有限元分析对产品研发的真实价值。后续若继续提供视频素材，我们也可以保持同样的模板，直接整理为包含标题、正文、图片、图注和结论的Word案例文档，实现稳定批量交付。
