EMC整改到底该从哪里下手?新手工程师必看!

8天前浏览94
EMC整改常被戏称"玄学",但它的背后是一套可复现、可度量的工程逻辑。很多新手工程师拿到一份超标的测试报告,面对密密麻麻的频谱图无从下手,要么盲目堆器件,要么反复试错浪费大量时间和成本。本文从"搞清楚问题→找到根源→对症下药→验证闭环"的完整思路出发,帮你建立一套系统化的EMC整改方法论。



一、先搞清楚:EMC问题到底在考什么?








EMC(电磁兼容性)包含两个方向:EMI(电磁干扰)考核你的设备"发出的噪声是否超标",EMS(电磁抗扰度)考核你的设备"能不能扛住外部干扰"。两者方向相反,整改思路完全不同,新手必须先分清自己面对的是哪一类问题。

EMI又可细分为两种发射形式:

对比维度
传导发射(CE)
辐射发射(RE)
传播路径
沿导线(电源线/信号线)传导
通过空间以电磁波辐射
关注频段
150kHz ~ 30MHz
30MHz以上(通常到1GHz甚至更高)
主要来源
开关电源、电机驱动、继电器
高速时钟、未屏蔽线缆、PCB走线环路
测试设备
LISN(线路阻抗稳定网络)
天线+接收机(暗室/半电波暗室)
整改优先级
先做(成本低、见效快)
后做(成本高、周期长)

新手务必记住一条铁律:先传导后辐射。传导问题通常更容易定位和解决(如滤波电路问题),整改后再处理辐射问题,避免反复折腾。





二、整改前的第一步:不是动手,而是"读报告"








拿到测试报告后,新手最容易犯的错误是立刻打开工具箱开始换器件。正确的第一步是坐下来仔细分析测试数据,锁定三个关键信息:

  • 窄带尖峰(如125MHz、250MHz、375MHz等整数倍关系)→ 通常源自晶振/时钟信号及其谐波
  • 宽带隆起(如100kHz~1MHz范围整体抬高)→ 通常源自开关电源的开关频率及其谐波
  • 特定频段超标(如800MHz~2.4GHz)→ 十有八九是线缆或接口成了"发射天线"

记录测试时的设备状态:哪些模块在工作?哪些接口在通信?负载是满载还是空载?这些信息对后续定位至关重要。

不要只盯着"刚好过限值",建议预留3~6dB的工程裕量。如果超标量很小(<3dB),可能只需要简单的整改;如果超标量大(>10dB),则需要从系统层面重新审视设计方案。





三、定位干扰源——"诊断三板斧"








定位干扰源是整改的核心环节,常用三种方法:

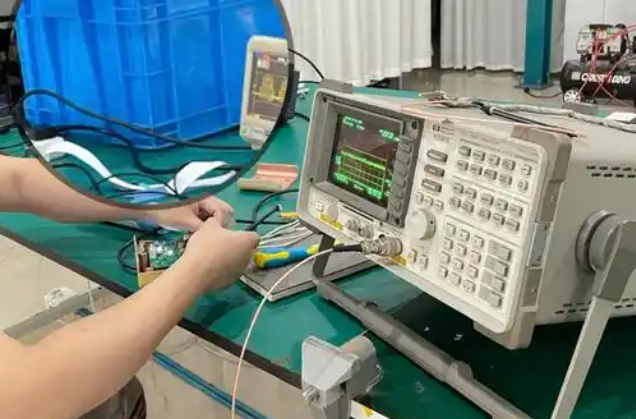

用频谱分析仪对设备进行全频段扫描,对比超标频点与已知时钟频率的倍频关系。例如发现36MHz超标,而系统中有12MHz晶振,则36MHz恰好是三次谐波,可初步锁定晶振电路为干扰源。

逐个关闭设备功能模块(如禁用Wi-Fi、停止电机旋转、断开某路输出),观察噪声变化。某网络电视盒案例中,关闭HDMI输出后辐射强度下降15dB,确认视频信号线为主要辐射源。

使用H场/E场近场探头在PCB表面逐点扫描,定位辐射热点。这是最直观的"可视化"手段,能精确到芯片引脚级别定位噪声源。某智能手机案例中,通过近场扫描发现CPU电源引脚处辐射强度达80dBμV/m,通过增加磁珠滤波后降至45dBμV/m。





四、五大整改手段——"滤波、屏蔽、接地、布线、软件"








EMC整改的本质是在干扰源、耦合路径、敏感设备三者构成的干扰链上任一环节切入。围绕这三要素,形成了五大核心整改手段。

滤波是EMC整改中使用频率最高的手段,核心思路是让有用信号通过、把噪声挡在外面。

器件类型
核心功能
适用场景
选型要点
共模电感
抑制共模噪声(L/N线上同相干扰)
电源输入端、通信接口前端
磁芯材质(MnZn低频/NiZn高频)、饱和电流裕量≥30%
X电容
吸收差模干扰(L-N之间)
电源输入端跨接
必须X2等级、耐压≥275VAC、聚丙烯薄膜材质
Y电容
泄放共模噪声(L/GND、N/GND之间)
共模电感后级跨接
必须Y1/Y2等级、总容量≤4.7nF(安规限制漏电流)
磁珠
高频噪声耗散(100MHz~1GHz)
IC电源引脚、时钟线、接口前端
关注阻抗-频率曲线峰值点、直流偏置特性
TVS二极管
瞬态过压钳位(ESD/浪涌/EFT)
所有外部接口
响应时间ps级、钳位电压低于后级芯片耐压

电源端π型滤波器的经典拓扑:X电容 → 共模电感 → X电容+Y电容,可将150kHz-30MHz频段的传导干扰衰减3040dB。但Y电容总容量受安规限制(Ⅰ类设备漏电流≤0.75mA,对应Y电容总量约4.3nF),绝不可超标。

新手常犯的致命错误:滤波器焊在PCB边缘,离电源接口还有几厘米走线——等于让干扰先"跑"了一段再滤波,纯属白费功夫。滤波器必须紧贴接口,输入输出线不能并行,最好十字交叉。

屏蔽的核心原理是用导电材料包围干扰源或敏感电路,阻断电磁波的空间传播路径。

屏蔽方式
适用场景
关键要点
金属外壳
整机级屏蔽
缝隙宽度需小于λ/20(λ为最高关注频率的波长)
局部屏蔽罩
PCB上特定模块(如射频、时钟)
铜箔或马口铁材质,360°焊接接地
屏蔽线缆
外部连接线缆
屏蔽层必须360°端接(不能"猪尾巴"式搭接)
导电泡棉/弹片
外壳缝隙、盖板接缝
确保导电连续,接触阻抗<50mΩ

新手常犯的错误:屏蔽罩盖得严严实实,但只靠四个角螺丝接地,中间缝隙0.5mm——高频干扰直接从缝隙"漏"出来。正确做法是缝隙处贴导电泡棉,确保360°导电连续。

接地是EMC整改中最基础也最容易被忽视的手段。良好的接地为干扰电流提供低阻抗回流路径,避免其通过其他途径耦合。

接地方式
适用频率
核心特点
单点接地
<3MHz(低频)
避免地环路,适合模拟电路、电源电路
多点接地
>300kHz(高频)
等电位平面,适合数字电路、高速信号
混合接地
宽频
模拟单点+数字多点,在电源入口处单点汇合

关键原则:接地线越短越粗越好。10MHz时,1mm宽的地线阻抗可能飙升到10Ω,干扰全顺着这根"细长线"串到敏感电路。建议功率地用铺铜处理,与信号地采用星型接地汇合。

PCB布局和走线是EMC的"隐形战场",很多问题的根源在于布线阶段就已经埋下隐患。

布线规则
具体要求
效果
环路面积最小化
高速信号的回流路径尽可能短
环路面积从12cm²减至3cm² → 辐射降低18dB
3W原则
高速信号线间距≥3倍线宽
串扰降低30dB
分层布线
高速信号层紧邻完整地平面
信号回流路径缩短60%
动力线与信号线分离
间距≥150mm,禁止平行走线
避免串扰耦合
时钟线远离I/O接口
时钟走线不经过板边连接器区域
避免时钟谐波通过接口辐射

当硬件手段接近极限时,软件层面的优化往往能起到"四两拨千斤"的效果:

  • 展频技术(SSC):将时钟频率在±0.5%-±2%范围内动态调制,把集中在单一频点的能量分散到更宽频带,峰值辐射可降低510dB
  • 斜率控制:降低驱动信号的上升/下降沿斜率(如增大栅极驱动电阻),减少高频谐波分量
  • 数字滤波算法:在ADC采样端加入IIR/FIR滤波器或滑动平均滤波,抑制工频干扰和随机噪声




五、新手最常踩的五个坑








序号
常见误区
正确做法
1
拿到报告就换器件,不看频点
先分析频谱,锁定干扰源和耦合路径
2
把"加磁环"当万能药
磁环必须评估阻抗-频率曲线与干扰频谱的重合度
3
滤波器离接口太远
滤波器紧贴连接器,输入输出线禁止并行
4
屏蔽罩接地不良
缝隙处贴导电泡棉,确保360°导电连续
5
整改后不做复测验证
每次整改后必须复测,确认效果并排除新问题




六、整改闭环——"测→析→改→验"








EMC整改不是一次性动作,而是一个迭代闭环:







第一步:预测试 → 用近场探头/频谱仪快速摸底,定位超标频点和干扰源第二步:分析定位 → 频谱分析+排除法+近场扫描,锁定根因第三步:制定方案 → 按优先级选择整改手段(优先源头抑制,其次路径阻断)第四步:实施整改 → 每次只改一个变量,便于确认效果第五步:复测验证 → 全频段复测,确认达标且无新问题引入第六步:固化规范 → 将整改经验沉淀为设计规范,避免同类问题重复出现

资深团队的共同特征是:每一次整改都同步更新内部设计规范,而不是"人走经验散"。





七、最重要的一句话:从"救火"到"防火"








EMC整改的最高境界不是"出了问题再改",而是在设计阶段就把EMC考虑进去。业内经验表明:在原理图阶段介入EMC评审,整改成本最低;在PCB Layout阶段介入,成本增加约3倍;在样机阶段才发现问题,成本增加约10倍;到了量产前夜才暴露问题,成本增加100倍以上。

新手工程师从现在开始养成三个习惯:

  • 选型阶段:优先选择低EMI特性的芯片和器件
  • Layout阶段:严格遵循环路面积最小化、完整地平面的布线规则
  • 接口设计阶段:所有外部I/O在连接器处预留π型滤波器焊盘(不贴先空焊)

把EMC从"事后补救"变成"事前预防",才是EMC工程师真正的核心价值所在。

来源:电磁兼容之家
