AI能跑Fluent燃烧仿真了，为什么我们还要学？

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

13小时前浏览24

点击文尾阅读原文查看

作者 | 许沛仿真秀优秀讲师

首发 | 仿真秀App

导读：本文从一个真实案例讲起：AI生成的燃烧仿真脚本，为什么结果差了一个数量级？读完你将掌握燃烧仿真的核心判断能力——这才是AI时代不可替代的东西。

一、写在前面：AI时代的仿真工程师，到底拼什么？

最近好多人跟我说，AI越来越厉害了，输入一句话就能生成Fluent脚本，网格也能自动画，连结果云图都能帮你出。是不是以后做仿真的人就没用了？

我的回答是：恰恰相反。AI确实能帮你省很多事。以前设置一个燃烧算例，从模型选型到边界条件再到求解控制，一步步点下来半小时没了。现在让AI生成一段jou脚本，可能几分钟就搞定了。

但问题来了——AI给你生成的设置，你敢直接用吗？

我见过一个真实的例子：有人用AI生成了一套甲烷燃烧仿真的设置，模型选了涡耗散，边界条件也填了，跑出来温度云图有模有样。但仔细一看——入口氧气的质量分数设成了0.21。学过燃烧的都知道，空气中氧气的体积分数是21%，但质量分数是23%左右。就这一个参数搞错了，后面的温度场、组分分布、NOx生成量，全错。

AI可以帮你节省80%的操作时间，但那剩下20%的判断，才是决定仿真结果能不能用的关键。这20%是什么？

它是你知道"涡耗散模型适用于快速反应，但低温熄火场景会失真"——这是燃烧理论功底；
它是你知道"入口组分要用质量分数而不是体积分数"——这是对软件参数的理解；
它是你知道"NOx算出来不对，先去查温度峰值是不是高估了"——这是工程经验积累。

AI越强大，专业知识越值钱。因为当所有人都能用AI快速出结果的时候，谁能判断结果对不对、谁能解释为什么、谁能在出问题时定位到根因——谁才是不可替代的。

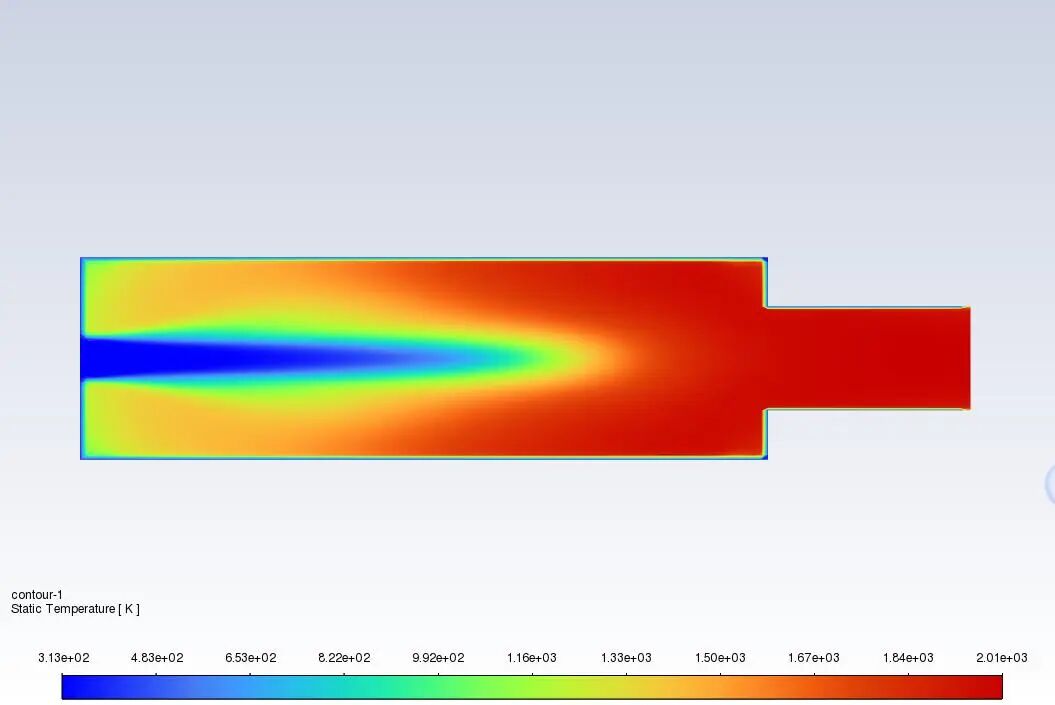

工业燃烧器火焰温度场仿真——AI能跑出云图，但判断结果对不对，靠的是你的专业功底

这篇教程，就是帮你夯实那20%的专业功底。

我用一个经典的甲烷-空气扩散火焰算例，带你完整走一遍组分输运、涡耗散燃烧、NOx双机制预测、ppm换算的全流程。不止教你点哪个按钮，更告诉你为什么要这么设、设错了会怎样、结果怎么看才靠谱。

学完你将掌握：

① 燃烧仿真模型选型的核心逻辑——为什么用涡耗散而不是有限速率？

② 组分输运与边界条件设置的关键细节——质量分数vs摩尔分数，差一步就错

③ NOx热力型/Prompt型贡献占比的判断方法

④ 自定义场函数ppm换算的正确公式——干基vs湿基，90%的人都踩过坑

⑤ 能量守恒校验的思路——结果好不好，先看能量平不平衡

二、我们要算的是什么

这是一个圆柱形的燃烧器，空气从外圈环形入口进入，甲烷从中心喷嘴喷入，两者在燃烧室内混合燃烧，最后从右端出口流出。关键是要理解——这个看起来简单的圆柱形燃烧器，其实是很多工业燃烧设备的简化原型。

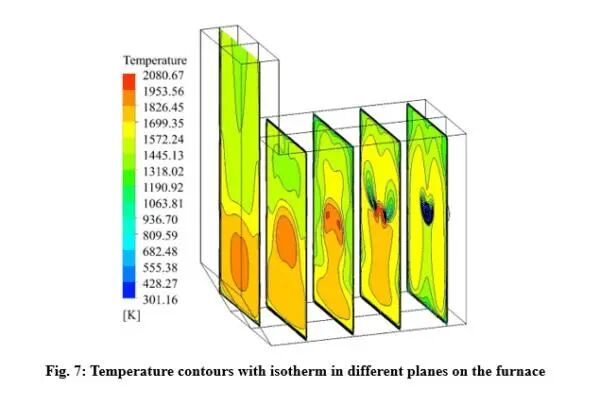

工业加热炉内温度场CFD仿真结果——你学到的方法可以直接迁移到这类工程场景

这个算例能用来解决什么工程问题？

很多人学完一个算例，就只会这个算例。换个场景就懵了。我不希望你这样。你要学会的是"迁移能力"。这个甲烷-空气扩散火焰的算例，你可以把它迁移到这些真实工程场景中：

(1)工业加热炉/热处理炉——燃烧效率评估、温度场均匀性分析

(2)燃气轮机燃烧室——低氮燃烧器设计、NOx排放预测

(3)火炬燃烧系统——燃烧充分性评估、环保排放核算

(4)实验室燃烧器——参数标定、机理验证

理解了底层原理，换什么几何、换什么燃料，你都能hold住。

二、燃烧仿真的核心模型，你得先搞懂

在动手设置之前，我先花几分钟讲一下背后的理论。别嫌麻烦，这些东西搞懂了，后面遇到问题你才知道从哪排查。

1. 组分输运模型

燃烧的本质是什么？是燃料和氧化剂混合，然后发生化学反应，放出热量。所以第一步，你得先让Fluent能计算不同组分的输运和混合。

组分输运模型（Species Transport）就是干这个的。它通过求解每种组分的输运方程，来计算流场中各组分的空间分布。

2. 燃烧模型：涡耗散模型（Eddy-Dissipation）

为什么选涡耗散？因为对于湍流燃烧来说，化学反应速率通常比湍流混合速率快得多——也就是说，燃烧速率是由湍流混合决定的，而不是化学反应动力学。这时候用涡耗散模型就很合适，计算效率高，工程上也够用。

划重点：涡耗散模型适用于快速反应的湍流燃烧场景，比如气体燃料扩散火焰。但如果是低温燃烧、熄火过程、或者需要考虑详细化学反应机理的情况，涡耗散就不够用了，得用有限速率模型或者EDC模型。

3. NOx生成模型

NOx是燃烧污染物排放里的大头。做燃烧仿真，最后基本都要算NOx。

NOx的生成主要有三个途径：

① 热力型NOx（Thermal NOx）——高温下空气中的N2和O2反应生成，温度越高生成越多，1800K以上是主要来源

② Prompt型NOx——燃料快速燃烧过程中，碳氢自由基和N2反应生成，在富燃区比较显著

③ 燃料型NOx（Fuel NOx）——燃料本身含有的氮元素氧化生成，气体燃料一般不含氮，所以可以忽略

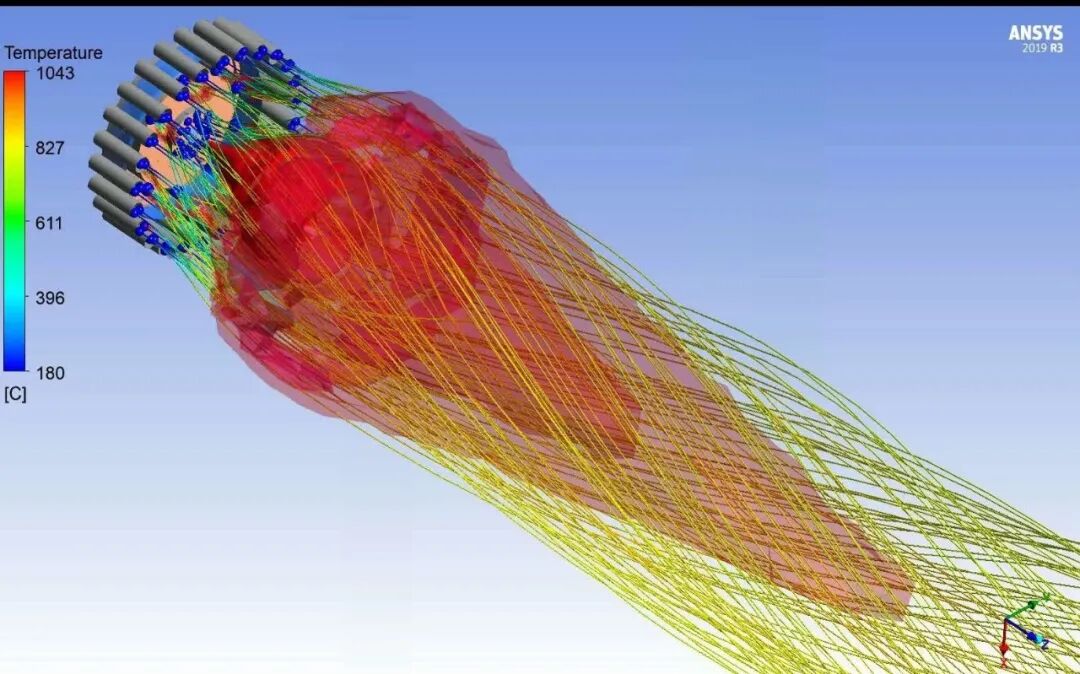

燃烧器内温度与组分分布仿真——NOx生成与温度场密切相关，高温区是热力型NOx的主要来源

三、做燃烧仿真，这5个坑你一定踩过

做了这么多年燃烧仿真，我踩过的坑不计其数。今天给你总结5个最高频的，希望你能少走弯路。

1、温度发散，峰值飙到3000K以上

这是新手最常遇到的问题。算着算着温度突然爆掉，直冲3000K、4000K，然后就发散了。常见原因和解决办法：

① 入口组分设错了——比如O2用了体积分数而不是质量分数，导致氧气偏多，温度飙升。检查一下入口质量分数之和是不是1。

② 反应速率太快——涡耗散模型的Time Scale Factor设得太大，反应瞬间完成，温度冲得太高。调小这个值，比如从0.25调到0.1。

③ 初始化不好——初始温度太高或者太低，导致一开始就不收敛。试试用混合初始化，或者先算冷流场再开反应。

2、残差死活降不下去

很多人盯着残差看，降到1e-3就降不动了，就觉得算得不对。其实燃烧仿真的残差本来就不会像冷流场那样降得很低。因为燃烧是强非线性过程，方程本身就难收敛。判断收敛的关键是看物理量是否稳定——出口温度、出口组分、壁面热流这些量，如果连续几十步都没什么变化，那就是收敛了。残差只是参考，不是唯一标准。

3、组分质量分数大于1或者小于0

有时候你会发现，某个组分的质量分数居然大于1，或者变成负数了。这明显不对啊。这通常是因为对流项的数值耗散或者超调导致的。解决办法：把组分方程的亚松弛因子调小一点；对流项格式试试QUICK或者二阶迎风格式；打开组分的上下限限制（Species Bounds）。

4、NOx算出来数量级不对

很多人算完NOx，发现和实验值差了好几倍，甚至一个数量级，就觉得模型不准。其实大部分时候，不是模型不准，是你哪里设错了。按这个顺序排查：

① 温度场对不对？——NOx对温度极其敏感，温度差100K，NOx可能差一倍。

② 有没有开Temperature Variance？——不开的话，用平均温度算热力型NOx，会严重低估。

③ ppm换算对不对？——干基还是湿基？有没有换算到6%O2基准？

④ 反应机理够不够？——一步总包反应的温度预测本身就有误差。

5、出口回流，算到一半崩了

有时候出口会出现回流，导致计算发散。这是因为出口处的流场还没充分发展，有漩涡或者回流。最根本的解决办法：延长出口段——让出口离燃烧区远一点，流场充分发展了再出去。

五、写在最后

这篇教程讲的是一个算例，但燃烧仿真的世界远不止于此。你可能还会遇到：预混燃烧vs扩散燃烧，模型到底怎么选？详细化学反应机理和简化机理，精度和效率怎么平衡？低氮燃烧器的分级送风、烟气再循环，仿真怎么建模？

这些问题，不是靠一篇教程、一次搜索就能彻底解决的。你需要的是一套系统的知识框架——从燃烧理论基础，到Fluent建模方法，再到工程案例实战，一步一步搭起来。如果你认真想把燃烧仿真学透、用到实际工作中，推荐你看看我在仿真秀平台的系统课程《Fluent燃烧仿真专题实战》。

这是笔者先前担任ANSYS技术工程师期间录制，针对数百家企业进行Fluent燃烧培训的一手资料，专业理论丰富，适合流体工程师入门和技术进阶。我会在VIP群里给学员答疑解惑，提供配套学习资料，性价比超高，欢迎识别下方二维码，加入我的VIP用户交流群。

限时特价（限50名）

秒杀：79 元（售价：99元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

FLUENT燃烧模拟专题实战10讲：面向工程与科研问题-吃透湍流‑化学反应耦合_Fluent_燃烧_化学_航空_航天_汽车-仿真秀视频课程

本课程以ANSYS Fluent 17.0版本软件为主，系统讲解燃烧模拟（含化学反应）模块的原理与使用方法。涵盖涡耗散燃烧模型、非预混燃烧模型、预混燃烧模型、部分预混燃烧模型及火焰面燃烧模型，同时介绍化学反应与表面化学反应、颗粒和液雾反应、辐射计算方法、污染物模拟等内容，并配合典型案例进行实操练习。

第 1 讲：燃烧概述

（1）燃烧仿真整体概念

（2）Fluent 燃烧仿真模块总览

（3）各类燃烧模型适用场景介绍

第 2 讲：燃烧的物质输运

（1）组分输运模型原理

（2）化学反应设置、求解策略、关键参数讲解

第 3 讲：燃烧‑EDM 案例

（1）涡耗散EDM燃烧模型完整实操案例

（2）模型设置、边界条件、求解调试演示

第 4 讲：燃烧 ‑NOx 案例

（1）NOx 污染物生成机理

（2）Fluent 污染物模型设置

（3）排放预测完整案例实操

第 5 讲：燃烧 ‑non‑premixed ppt

（1）非预混燃烧模型理论 PPT 讲解

（2）PDF/Pre‑PDF 基础理论与使用前提

第 6 讲：燃烧‑nonpre‑sample

（1）非预混燃烧完整实操案例

（2）前处理、模型设置、求解与结果分析

第 7 讲：燃烧‑premixed‑ppt

（1）预混燃烧模型理论知识

（2）部分预混燃烧原理、适用工况讲解

第 8 讲：燃烧-预混燃烧案例

（1）预混燃烧完整工程案例实操演示

（2）参数调试与结果解读

第 9 讲：燃烧‑dpm‑pptDPM

（1）离散相模型理论

（2）颗粒、喷雾、液滴反应燃烧基础理论

第 10 讲：燃烧 10 液滴燃烧

（1）液滴燃烧完整案例

（2）雾化液滴燃烧仿真设置、异相反应实操训练

切记！软件版本可以变,AI轻松搞定，不变是基础理论和工程经验的积累绑定你做判断和思考。这套课程帮助用户扎实燃烧仿真理论和积累工程经验，这10+个完整算例 · 从入门到进阶 · VIP用户专属答疑社群，积累经验和行业人脉资源。

回到开头那句话——AI是放大器，你的专业知识才是被放大的东西。与其等AI替你解决问题，不如先把自己变成那个能判断AI答案对不对的人。
