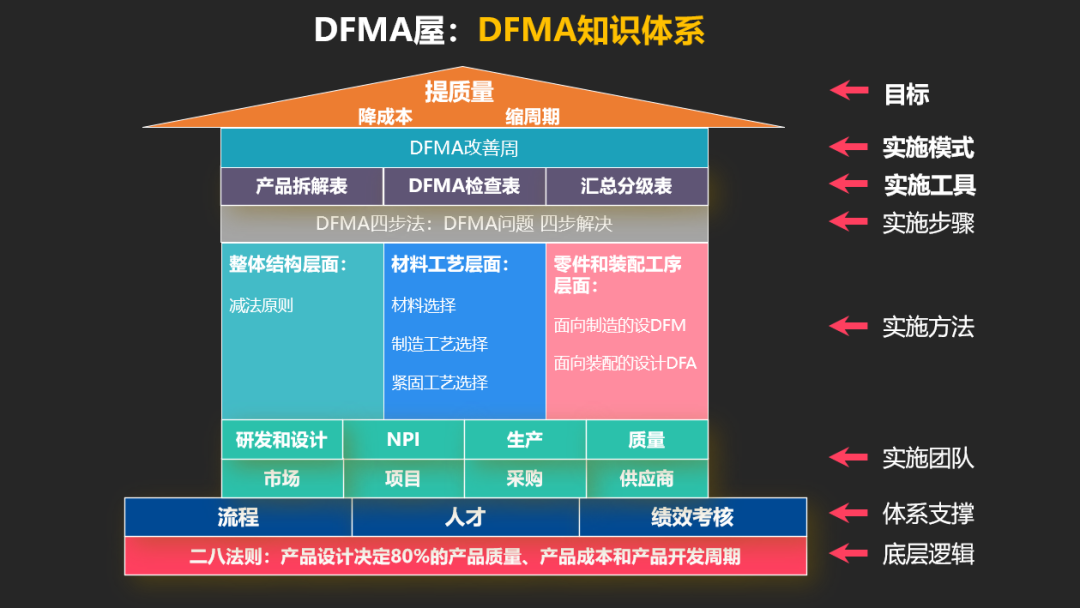

DFMA落不了地？因为你只搬了检查表，没盖这栋屋

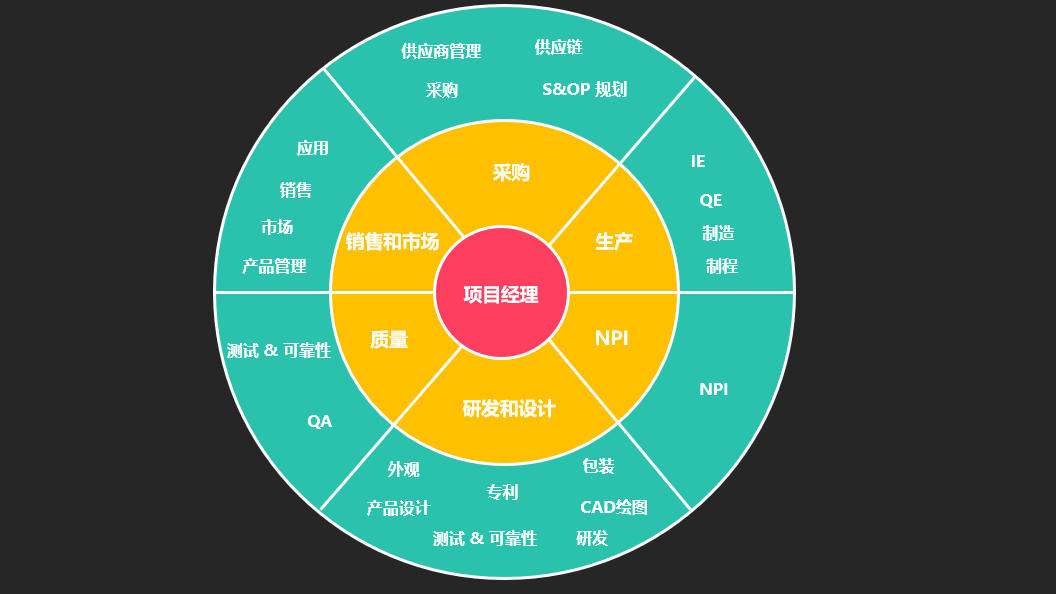

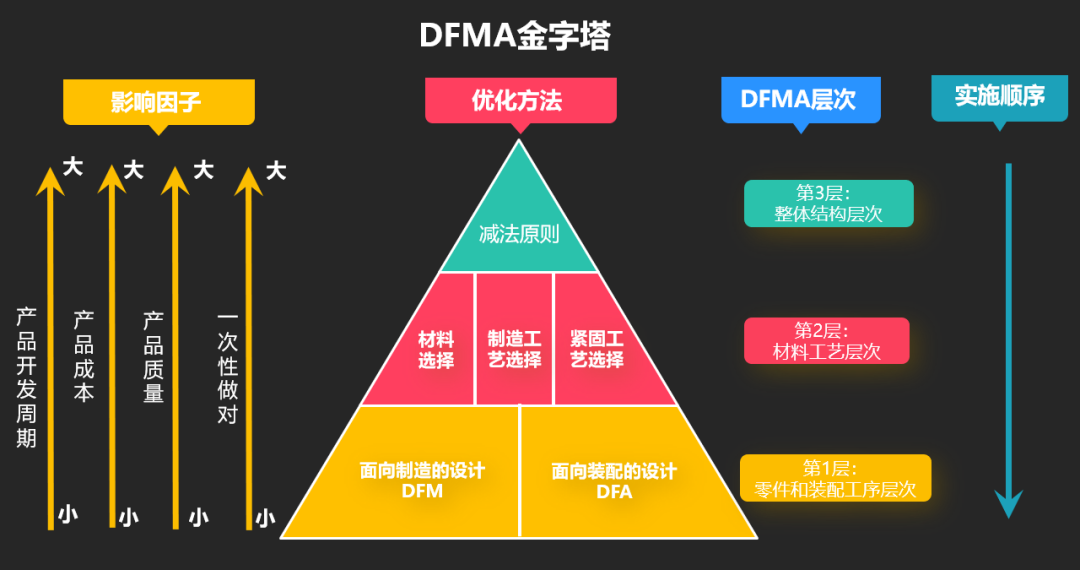

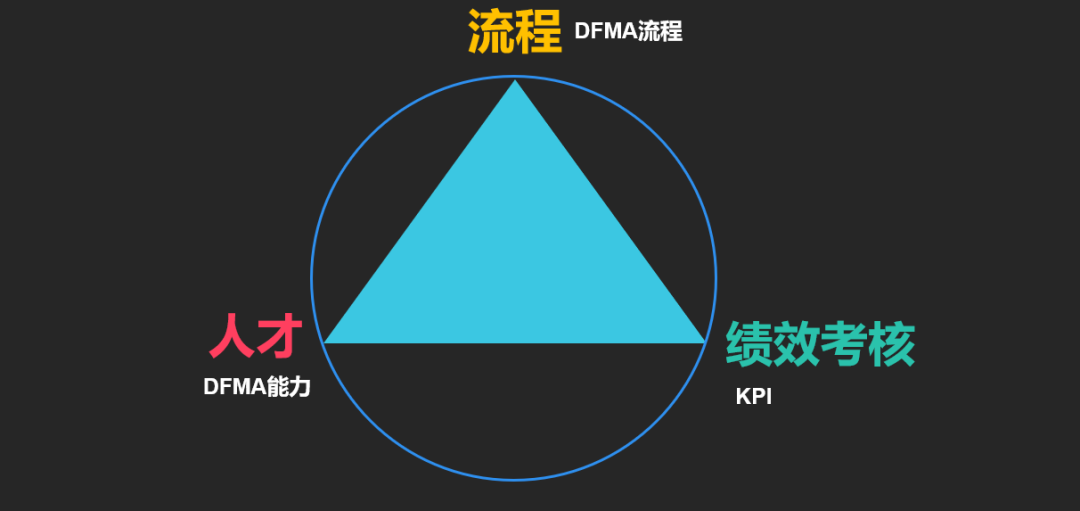

装配线上最常见的一类故障：零件插到一半卡住了，操作员用力一推，连接器的针脚弯了。换一个连接器几十块，产线停一分钟损失更大。事后复盘，原因很统一：没有导向特征，或者导向做得不够。在DFA（面向装配的设计）体系中，导向是最基础也最容易被忽视的一环。很多工程师把注意力放在紧固方式上——锁几颗螺丝、用什么规格的拉钉——却忽略了装配的第一步：零件能不能顺畅地到达正确位置。导向做不好，后面锁再多螺丝也没用。本文从导向的概念出发，梳理四条核心设计原则，分析常见的设计错误及其成本后果，最后给出设计评审中可以落地执行的检查清单。一、导向是什么，为什么重要导向是指在装配运动过程中，在零部件或基准件上设计导引特征，辅助零部件运动到指定位置，避免装配过程中卡住、因阻挡造成装配不顺畅、或因碰撞导致零件损坏。导向特征解决的是一个看似简单但极其高频的问题：两个零件要对齐才能装配，但人的手不是机械臂，做不到每次都对得精准。导向就是在这层不确定性中提供确定性。盲装场景：没有导向寸步难行当装配位置被遮挡，操作员看不到配合面时，导向特征从加分项变成必需品。PCB板卡插入机箱导轨、发动机缸盖合箱定位销、汽车门板卡扣对准——这些都是典型的盲装场景，没有导向等于靠手感瞎摸。生产效率的数据很直观：一道盲装工序如果没有导向特征，操作员的平均对准时间可能是3到5秒；加上一个简单的导向斜角或导向柱，这个时间降到1秒以内。年产百万台的产品，单这道工序省下的工时费就是几十万。消费者操作场景：导向即体验如果零件最终由消费者来操作——比如SIM卡托、电池仓盖、充电接口——导向特征直接决定了产品好不好用。消费者不会看说明书，不会研究装配顺序，他们只凭直觉插。插不进就是产品差，插两次才插 进就是体验烂。这也是为什么消费电子行业在导向设计上走得最远：不是因为他们的工程师更聪明，而是消费者的耐心比产线操作员还短。连接器：导向设计的教科书连接器是产品中最脆弱也最贵的零件之一，一旦插歪便可能报废。因此连接器行业在导向特征设计上积累了最成熟的经验：导向柱、导向槽、防呆缺口、先接触后导通的时序设计。这些设计思路值得所有做结构设计的工程师借鉴——不仅限于连接器本身，而是把连接器的导向逻辑平移到自己产品的任何需要插接配合的位置。没有导向，后果很严重：中国足球能够赢球的唯一方式：二、四条核心设计原则导向特征不是画个倒角就完事。四条原则从前到后依次约束：先确保导向起作用（原则1），再确保导向效果好（原则2和原则3），最后确保导向不会反过来制造新问题（原则4）。原则1：导向特征是装配的最先接触点这是导向设计的第一条铁律，也是最容易被违反的一条。导向特征必须在零件的其它任何部分接触基准件之前，先与基准件接触。如果螺丝柱比导向柱先碰到配合面，如果加强筋比导向斜角先插入槽口，那导向特征等于白做了——它根本来不及发挥作用。工程实现上，这条原则翻译为一个具体的设计参数：导向特征的高度或伸出量必须大于零件上所有其它特征。在三维模型中拉一个装配运动模拟就能验证——如果导向不是最先接触到的特征，改。原则2：导向特征越大越好导向特征越大，越能容忍零部件的尺寸公差，越能允许装配时更大的初始不对齐，越能减少操作员反复调整和仔细对准的时间。这里的"大"有三层含义：一是导向开口大。导向槽或导向孔的入口要比配合件的对应特征宽出足够余量，这个余量取决于零件的制造公差和操作员的手部精度。通常建议导向入口的单边间隙不低于0.5mm，精密配合场合不低于0.2mm。二是导向长度够。导向长度决定了在装配力的方向上零件能被引导多远。太短，零件还来不及纠正姿态就已经进入配合段，导向效果打折扣。经验值是导向长度不小于配合段长度的三分之一。三是导向过渡缓。从导向段到配合段之间要有足够的过渡区域，不能突然从松配跳到紧配，否则会产生冲击感，操作员会下意识减速，反而降低装配效率。原则3：完美导向的参数组合一个工程上公认效果最好的导向特征是：导向角度在10度到30度之间，导向长度足够使其成为装配最先接触点，导向前端采用圆角或球形设计。为什么是10度到30度？角度太小，导向长度被迫拉长，占用空间；角度太大，导向力不足以克服摩擦力，零件卡在导向面上。10度到30度是大量工程实践中收敛出的甜蜜区间。前端圆角或球形设计的作用是消除尖点接触。尖点接触会产生应力集中，不光容易刮伤零件表面，在自动化装配中还可能导致零件弹跳偏移。圆角半径不需要大，R0.5到R2通常就够了。原则4：导向不能制造新的装配障碍导向特征设计不当，反而会变成装配的陷阱。最常见的问题：导向面太粗糙，零件滑动时摩擦力过大，操作员需要加力才能推进，这已经违背了导向的设计初衷。导向特征设计不恰当，后果也很严重：另一类常见错误是导向特征与脱模方向冲突。塑料件的导向槽如果与模具开模方向不平行，会形成倒扣，需要滑块或斜顶才能出模，一个导向特征凭空增加了模具成本。钣金件的导向翻边如果与折弯方向冲突，可能需要增加工序。导向特征的设计评审不只是看它能不能导，还要看它会不会反过来增加模具复杂度和制造成本。三、导向设计的常见误区除了四条原则之外，还有几个实践中高频出现的认知误区，单独列出来说清楚。误区1：导向只是塑料件的事导向特征并非塑料件专属。钣金件的翻边导向、压铸件的拔模斜角做导向、机加件的倒角导向——各种材料和工艺都有对应的导向设计手段。区别在于实现成本不同：塑料件的导向可以随模具成型近乎零成本，钣金件的导向翻边需要增加成型工序，机加件的倒角需要增加一道切削。但不能因为有成本差异就跳过导向设计，应该先评估导向的必要性再选择实现方式。误区2：有紧固件就不需要导向这是一个危险的逻辑。螺丝确实能把零件锁紧，但螺丝不能解决装配过程中的对准问题。如果在锁螺丝之前零件没有对准，螺丝拧紧的过程就是一个强行纠偏的过程——螺纹受力不均匀，零件产生内应力，严重时螺丝滑牙或零件开裂。导向解决的是装配过程问题，紧固解决的是装配结果问题，两者不能互相替代。误区3：公差做紧一点就能省掉导向把配合公差收紧，零件间隙缩小，确实能让零件初始位置更准。但这条路的代价很高：更紧的公差意味着更高的制造精度要求，模具成本上升，不良率上升。导向特征的思路是用宽松的公差配合一个大的导向开口，让零件自己在装配过程中找到正确位置。后者几乎不增加零件成本。四、导向设计的工程权衡导向特征不是越大越好、越长越好。它受制于三个现实约束：空间、模具和装配力。空间约束：导向特征会占用额外的结构空间。在产品紧凑化趋势下，很多时候不是不想加导向，是真的加不进去。这时候需要取舍——保留最关键的一个导向特征，而不是追求面面俱到。模具约束：塑料件的导向柱或导向槽如果方向不合适，会引入侧向抽芯或滑块，模具成本可能翻倍。设计阶段必须同时考虑成型可行性。装配力约束：导向角度越大，需要的推进力越大。如果装配力超过了操作员的舒适区间（通常低于50N），导向特征需要重新设计角度或增加润滑。五、设计评审检查清单以下四条可以直接放入设计评审表，用于每道装配工序的导向特征检查：检查项 通过标准 导向是否为最先接触点 导向特征高度大于所有其它特征 导向开口是否足够 单边间隙不低于配合件公差+0.5mm 导向角度是否在合理范围 10度到30度之间 导向是否兼容成型工艺 无倒扣、无与折弯方向冲突 写在最后导向特征属于那种在图纸上多花十分钟、模具上几乎不花钱、产线上省下成百上千个工时的设计投入。它不性感，不难做，不需要新材料新工艺，需要的只是设计阶段把它当作一道必答题，而不是选答题。下一次设计评审，除了讨论螺丝规格和焊点数量，问一句：这道装配工序的导向做了没有。 作者简介：钟元 1️⃣ 原创了"三维降本"（高度×深度×宽度）方法论，把降本从零散技巧变成了一套可以系统推演的工程方法。2️⃣ 写了三本降本方面的书：《面向制造和装配的产品设计指南》《面向成本的产品设计》《研发降本实战：三维降本》。第四本《向马斯克学颠覆式降本》预计2027年出版。机械工业出版社"十四五"优秀作者。 3️⃣ 已为200余家企业提供咨询，累计赋能企业降本超100亿元。在高度内卷的制造行业成功推动多项突破性降本落地。来源：降本设计
