modeFRONTIER在“电转气”可再生能源工厂中的应用

一、系统构型：沼气 + 绿氢 + 直接甲烷化

论文中的电转生物甲烷工厂主要包括：

• 厌氧消化器：产生沼气，组成为 40% 二氧化碳、60% 甲烷；

• 可再生能源电站：光伏或风电，为电解槽供电；

• 质子交换膜电解槽：1 兆瓦直流模块，20 巴，产氢 16.8 千克/小时，电耗 59.6 千瓦时/千克；

• 直接沼气甲烷化单元：280 摄氏度、20 巴，双程设计，第一程后除水；

• 氢气储存：200 巴钢瓶；

• 压缩单元：往复式压缩机；

• 产物生物甲烷：甲烷 98.7%、氢气 0.9%、二氧化碳 0.3%、水 0.1%，低位热值为 49.7 兆焦/千克。

相比传统沼气提纯，直接甲烷化可多产约 80% 的甲烷，同时省去提纯环节，降低投资和运行成本。

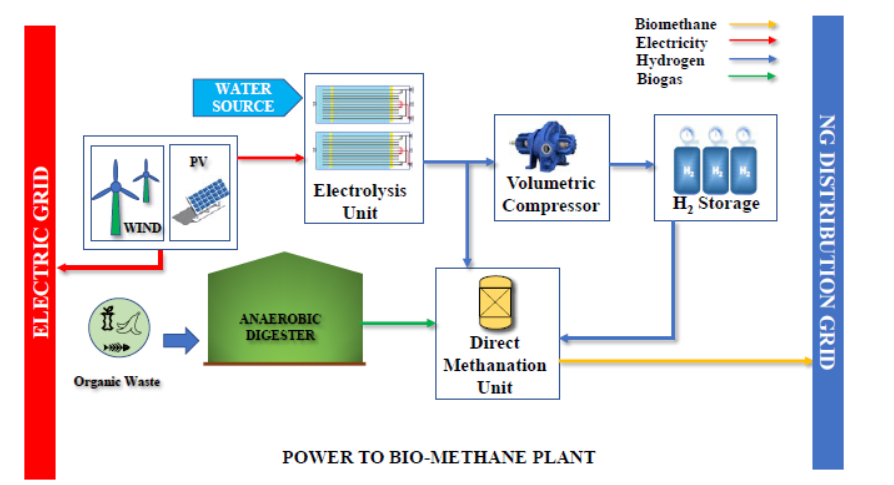

电转生物甲烷工厂概念布局——左侧为光伏/风电和水源，中部为电解槽、厌氧消化器和直接甲烷化单元，右侧为压缩机、储氢和天然气。

二、 为什么这里需要 modeFRONTIER？

该问题不是单一设备计算，而是典型的多变量、多目标、黑箱优化问题。

论文中的优化工作流在 modeFRONTIER 中搭建，核心节点包括：

• 输入变量：氢气储存容量、可再生能源电站规模；

• 输入文件节点；

• 应用节点：工厂规模计算代码，由 Matlab 编写，用于计算组件尺寸和工厂成本；

• 输出文件节点；

• 目标与约束节点：

o 最大化年运行小时数；

o 最大化年生物甲烷产量；

o 最小化上网电量；

o 最小化生物甲烷平准化成本；

o 约束：年运行小时数固定为 7500。

优化算法采用 modeFRONTIER 中的 pilOPT 多目标遗传算法。整个流程中，Matlab 负责“算”，modeFRONTIER 负责“探索、约束、排序和场景切换”。这正是 modeFRONTIER 在能源系统优化中的典型价值：把技术模型、经济目标和设计约束统一到一个可复现的工作流中。

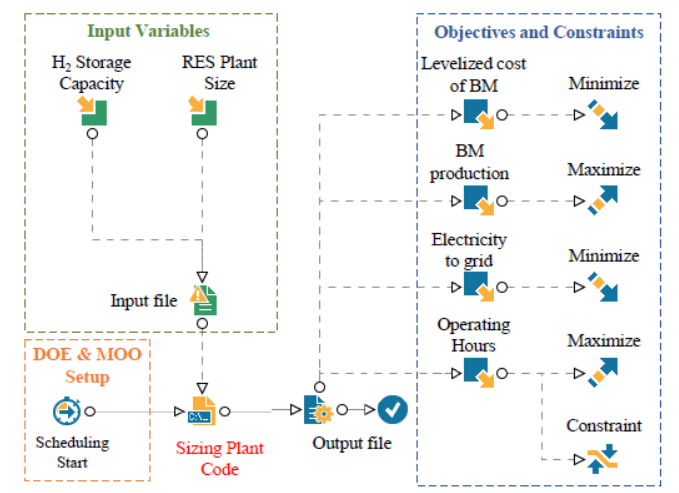

左侧绿色框为输入变量（氢气储存容量、可再生能源电站规模），左下橙色框为试验设计/多目标优化设置，中部为 Matlab 编写的工厂规模计算代码，右侧蓝色框为目标与约束节点（最小化生物甲烷平准化成本、最大化生物甲烷产量、最小化上网电量、最大化年运行小时数、约束）。

生物甲烷平准化成本的计算考虑了年化投资、替换成本、资本回收系数、运维成本、余电上网收益和年生物甲烷产量。经济假设为：工厂寿命 20 年，名义利率 3%，通胀率 2%。

三、优化结果：帕累托前沿与最优设计区

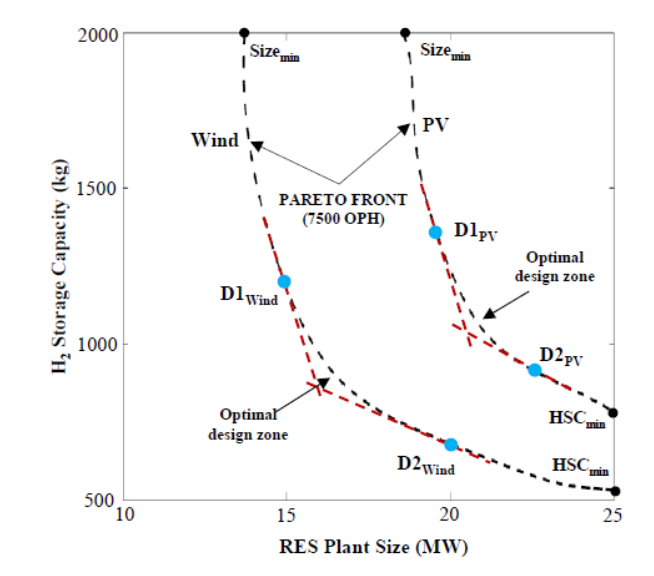

   优化输出的是帕累托前沿，即一系列在“储氢容量”和“可再生能源规模”之间折中的最优解。

论文识别出一个“最优设计区”：

• 光伏配置：光伏规模约 19–23 兆瓦，储氢约 900–1400 千克；

• 风电配置：风电规模约 15–20 兆瓦，储氢约 700–1200 千克。

帕累托前沿上两个极端点也值得关注：

• 最小储氢容量点：光伏为 794 千克 @ 25 兆瓦，风电为 540 千克 @ 25 兆瓦；

• 最小可再生能源规模点：光伏为 18.8 兆瓦 @ 2000 千克，风电为 13.8 兆瓦 @ 2000 千克。

四、 三种电价场景下的最低生物甲烷平准化成本

  论文设置了三种电价场景：

• 低电价：45 欧元/兆瓦时；

• 中电价：90 欧元/兆瓦时；

• 高电价：135 欧元/兆瓦时。

结果如下：

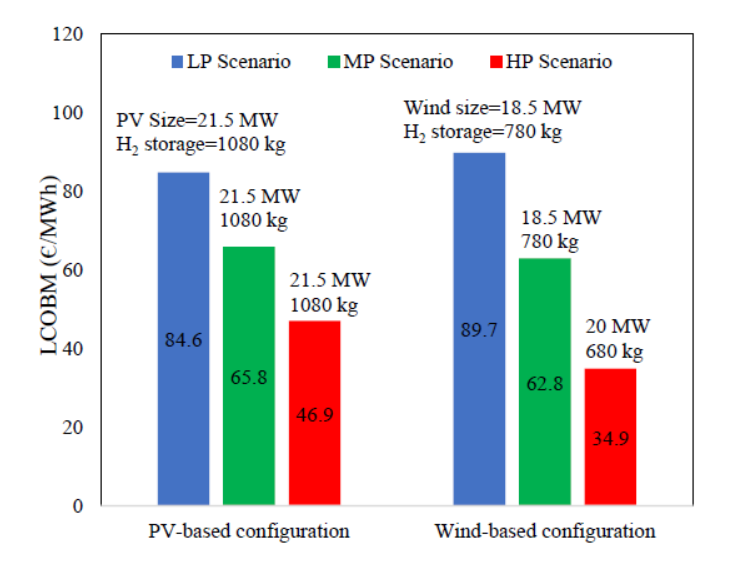

场景 光伏配置 风电配置

低电价 84.6 欧元/兆瓦时 89.7 欧元/兆瓦时

中电价 65.8 欧元/兆瓦时 62.8 欧元/兆瓦时

高电价 46.9 欧元/兆瓦时 34.9 欧元/兆瓦时

五、对工程实践的启示

这项工作的重点不只在结果，更在于展示了一个可复用的技术经济优化工作流：

Matlab 黑箱模型 + modeFRONTIER + pilOPT + 帕累托前沿。

对于电转气、电转生物甲烷、微网和综合能源系统，modeFRONTIER 可以承担流程集成、试验设计、多目标优化和约束管理的角色。当气象数据、电价、设备成本或运行策略变化时，只需替换输入或调整目标，即可重新探索最优设计区。
