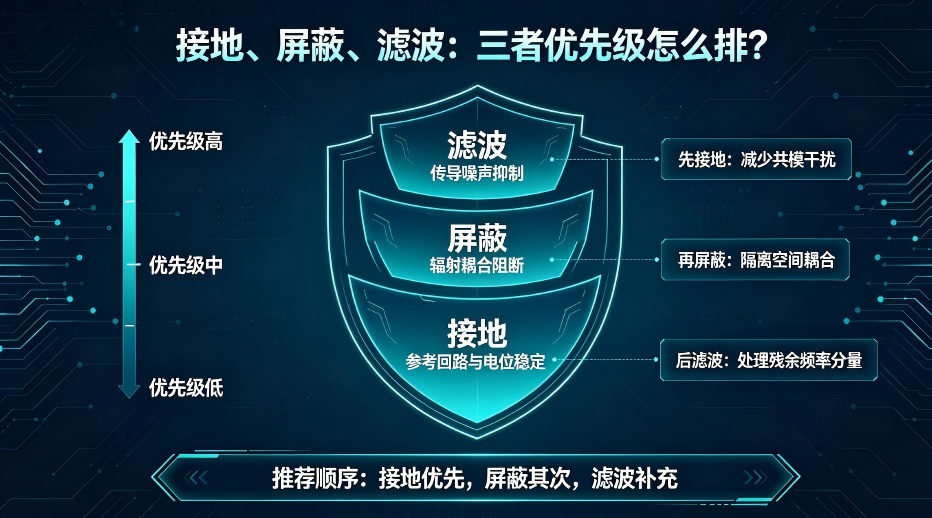

接地、屏蔽、滤波：三者优先级应该怎么排？

"同一台样机，昨天测超标 6dB，今天测裕量 2dB；换一家实验室，结果又完全不同。"——这是 EMC 工程师最崩溃的场景。你花了三个月改设计，结果发现"超标"可能只是暗室在跟你开玩笑。暗室测试结果"不准"不是一个单点故障，而是一个多环节误差链的叠加。从暗室场地本身、测试设备、测试方法、被测物状态，到操作人员习惯和环境背景噪声，任何一个环节的微小偏差都可能被放大为 3~10dB 的结果漂移。 EMC 暗室测试结果不准——误差溯源全景图 │ ├── 1. ”不准”的三种典型表现 │ ├── 1.1 结果偏高（虚超标）：本不该超却超了 │ ├── 1.2 结果偏低（漏检）：本应超却显示通过 │ └── 1.3 不可重复：同条件多次测试结果离散度大 ├── 2. 误差源头一：暗室场地本身 │ ├── 2.1 场地验证（SV）不合格或过期 │ ├── 2.2 吸波材料老化/脱落/性能衰减 │ ├── 2.3 暗室尺寸不足 → 静区畸变 │ ├── 2.4 地板/墙壁反射残余 │ ├── 2.5 环境背景噪声（外部干扰泄漏） │ └── 2.6 归一化场地衰减（NSA）偏差 ├── 3. 误差源头二：测试设备与校准 │ ├── 3.1 天线系数（AF）校准过期或错误 │ ├── 3.2 接收机/频谱仪：带宽、检波器设置 │ ├── 3.3 射频线缆：损耗、阻抗失配、弯曲 │ ├── 3.4 转台/天线塔：位置精度、谐振 │ ├── 3.5 前置放大器/衰减器：增益漂移 │ ├── 3.6 设备间阻抗失配（50Ω系统） │ └── 3.7 周期性校准与期间核查缺失 ├── 4. 误差源头三：测试方法与标准执行 │ ├── 4.1 扫描参数错误（RBW/VBW/扫描时间） │ ├── 4.2 检波器选择（Peak/QP/Avg）不当 │ ├── 4.3 天线极化方向遗漏 │ ├── 4.4 转台步进角度过粗 │ ├── 4.5 天线高度扫描范围不足 │ ├── 4.6 距离因子修正错误（3m/10m换算） │ ├── 4.7 标准版本混用（CISPR/IEC/GB） │ └── 4.8 替代法/比较法操作不规范 ├── 5. 误差源头四：被测物（EUT）状态 │ ├── 5.1 工作模式选择不当（非最差工况） │ ├── 5.2 线缆布局不一致（长度/走向/离地高度） │ ├── 5.3 接地方式不确定（悬浮/接地/接地面积） │ ├── 5.4 外设/负载差异 │ ├── 5.5 软件版本/固件状态影响发射 │ ├── 5.6 温度/老化导致性能漂移 │ └── 5.7 结构件装配公差（屏蔽罩未扣紧等） ├── 6. 误差源头五：操作人员与环境 │ ├── 6.1 操作规范性（人为读数/记录错误） │ ├── 6.2 人员进出暗室引入扰动 │ ├── 6.3 温湿度影响（吸波材料性能） │ ├── 6.4 外部电磁环境（手机/广播/雷达） │ └── 6.5 电源质量（谐波/纹波耦合到EUT） ├── 7. 误差源头六：数据处理与判定 │ ├── 7.1 背景噪声未扣除或扣除不当 │ ├── 7.2 单位换算错误（dBμV/m vs dBμV） │ ├── 7.3 限值曲线选错（A类/B类/军标） │ ├── 7.4 修正因子遗漏（天线系数+线缆损耗+前置增益） │ └── 7.5 报告判定逻辑错误 ├── 8. 系统化排查流程（决策树） ├── 9. 预防措施与质量管理体系 │ └── 10. 总结：精度是系统工程，不是单点问题 一、 "不准"的三种典型表现在深入排查之前，必须先明确"不准"到底指什么。不同表现指向不同根因。1.1 结果偏高（虚超标）表现：产品本应通过，但测试显示超标 3~10dB。常见根因：背景噪声未扣除（暗室外部干扰泄漏）天线系数或线缆损耗修正值偏小（少减了损耗）EUT 线缆布局形成意外天线（线缆悬空过长）暗室吸波材料局部失效，产生反射增强1.2 结果偏低（漏检）表现：产品本应超标，但测试显示通过。常见根因：扫描参数不当（RBW 太宽、扫描速度太快，漏掉窄带信号）检波器选择错误（用 Avg 检波测窄带脉冲）天线极化方向遗漏（只测了水平，漏了垂直）转台步进角度过粗，未对准最大辐射方向距离因子修正错误（3m 数据错误换算为 10m）1.3 不可重复（离散度大）表现：同一样机、同一暗室、同一操作员，多次测试结果相差 3~6dB。常见根因：EUT 线缆布局每次摆放不一致转台/天线塔定位精度差外部间歇性干扰（手机信号、雷达脉冲）设备热漂移（未充分预热）接地状态不确定（每次接触电阻不同）二、 误差源头一：暗室场地本身2.1 场地验证（SV）不合格或过期问题：半电波暗室（SAC）每年必须通过归一化场地衰减（NSA）或场地电压驻波比（SVSWR）验证。如果验证过期或不合格，所有测试数据法律效力存疑。典型故障：吸波材料局部脱落 → 反射增强 → 场强偏高 3~6dB暗室门密封条老化 → 外部信号泄漏 → 背景噪声抬升转台金属部件氧化 → 接地不良 → 低频段反射异常排查方法：检查最近一次 NSA/SVSWR 报告，确认在 ±4dB（NSA）或 6dB（SVSWR）以内。目视检查吸波材料完整性，特别是天花板和地板交界处。关闭所有设备，测量背景噪声，确认低于限值 6dB 以上。2.2 吸波材料老化/脱落/性能衰减吸波材料（碳粉泡沫、铁氧体瓦）的性能会随时间衰减：碳粉泡沫：10 年后吸波性能下降 2~4dB（尤其低频段）铁氧体瓦：受潮后导磁率下降，低频吸收变差泡沫尖端断裂：高频散射增加2.3 暗室尺寸不足 → 静区畸变如果被测物尺寸过大（如服务器机柜、汽车部件），可能超出暗室"安静区"（Quiet Zone）。静区外的场强分布不均匀，天线在不同位置测到的值差异巨大。2.4 地板/墙壁反射残余即使是合格暗室，在低频段（30~200MHz）吸波材料效率较低，地板和墙壁仍有残余反射。这会导致：天线高度扫描时出现多个峰谷转台旋转时结果波动2.5 环境背景噪声暗室外的广播电台、手机基站、WiFi 路由器暗室内未关闭的照明灯（LED 驱动电源是宽带噪声源）空调压缩机、排风扇电机隔壁实验室正在测试的大功率设备2.6 归一化场地衰减（NSA）偏差NSA 是衡量暗室"理想程度"的金标准。如果 NSA 偏差 > ±4dB，说明暗室存在结构性问题（反射、谐振），测试结果不可信。三、 误差源头二：测试设备与校准3.1 天线系数（AF）校准过期或错误天线系数是将天线接收电压转换为场强的关键参数：典型错误：使用过期的校准证书（通常有效期 1~2 年）天线系数频率插值错误（在对数周期天线切换点附近）天线平衡/不平衡适配器未计入3.2 接收机/频谱仪设置参数 正确设置 错误后果 RBW CISPR: 9kHz(150k-30M), 120kHz(30M-1G) RBW 过大→漏窄带；过小→漏脉冲 检波器 Peak→QP→Avg 三级 只用 Peak→结果偏高 6~10dB 扫描时间 与 RBW 匹配 过快→信号被"跳过" 视频带宽 ≥ 3×RBW 过小→信号被平滑掉 3.3 射频线缆损耗：5m 同轴线在 1GHz 下损耗约 3~5dB。如果修正因子未更新（线缆老化后损耗增加），结果偏低。弯曲：同轴线过度弯曲导致阻抗失配，产生驻波，频率响应出现波纹。接头：N 型接头未拧紧 → 接触电阻变化 → 结果不可重复。3.4 转台/天线塔转台定位精度差（> 2°）→ 未对准最大辐射方向 → 结果偏低天线塔升降机构卡顿 → 高度扫描不连续 → 漏掉峰值转台金属面过大 → 低频反射 → 场强偏高3.5 前置放大器/衰减器前置放大器增益漂移（温漂）→ 结果偏高或偏低衰减器步进精度差 → 大信号时压缩 → 结果偏低放大器饱和 → 非线性 → 谐波/互调产物被误读为 EUT 发射3.6 设备间阻抗失配整个测试链路必须是 50Ω 系统。任何阻抗失配（天线输出 75Ω、接收机输入 50Ω）都会产生反射，导致频率响应出现周期性波纹（±1~3dB）。3.7 周期性校准与期间核查周期校准：每年一次，由计量机构出具证书。期间核查：每半年/每季度用标准信号源验证系统增益。日检：每次测试前用已知场强的参考天线验证系统噪声基底。四、 误差源头三：测试方法与标准执行4.1 扫描参数错误这是最常见的低级错误。不同标准（CISPR 32、CISPR 25、IEC 61000-4-3、MIL-STD-461）对 RBW、扫描时间、步进频率的要求完全不同。混用参数会导致结果偏差 3~10dB。4.2 检波器选择Peak（峰值）：捕获最大值，用于预扫描。QP（准峰值）：CISPR 标准法定检波器，对重复脉冲加权。Avg（平均值）：对连续波信号更严格。错误：用 Peak 结果直接判定（偏高），或只用 Avg 测脉冲信号（偏低）。4.3 天线极化方向必须测量水平极化（H）和垂直极化（V）两个方向。遗漏一个方向可能漏掉最大辐射方向，导致结果偏低 3~6dB。4.4 转台步进角度标准要求：通常 15°~30° 步进错误：用 90° 步进（只测 4 个方向）→ 漏掉最大辐射方向对于方向性强的天线（如 Yagi），步进应更小4.5 天线高度扫描3m 法：天线高度 1~4m 扫描如果只固定在 2m → 可能错过地面反射增强的峰值天线塔行程不足 → 扫描范围不够4.6 距离因子修正注意：这个公式只在远场条件下成立。对于大尺寸 EUT 或低频段（< 100MHz），近场效应显著，简单距离换算可能引入 3~6dB 误差。4.7 标准版本混用CISPR 32:2015 vs CISPR 32:2020：限值、频段划分有变化GB 9254 vs GB 9254.1-2021：中国标准更新军标：GJB 151B vs MIL-STD-461G 限值不同4.8 替代法/比较法操作不规范替代法：替换天线与 EUT 天线的位置/高度/极化必须完全一致比较法：参考天线和测量天线的相位中心必须重合五、 误差源头四：被测物（EUT）状态5.1 工作模式选择不当标准要求测试"最差工作模式"（最大发射状态）。如果只测了待机模式或低负载模式，结果会严重偏低。典型错误：电脑只测了桌面空闲，没测 CPU 满载 + GPU 渲染电机只测了空载，没测额定负载WiFi 设备只测了关联态，没测满速传输5.2 线缆布局不一致这是不可重复性的第一大杀手。电源线/信号线的走向、长度、离地高度直接影响辐射。一根 1m 长的 USB 线，水平放置与垂直下垂，辐射可差 6dB。标准要求：线缆在距地面 0.4m（或 0.1m）高度水平铺设，多余长度折叠成 0.3~0.4m 直径的圆环。5.3 接地方式不确定EUT 是悬浮还是接地？接地线长度、截面积、连接点位置每次测试接地夹的接触电阻不同 → 结果波动5.4 外设/负载差异接了不同型号的显示器、硬盘、键盘 → 发射不同负载电阻值不同 → 功率级工作点不同 → 发射不同标准要求：使用"代表性负载"，并记录在测试报告中5.5 软件版本/固件状态固件升级后时钟频率变化 → 谐波频率偏移节能模式切换 → 间歇性发射测试软件运行状态（后台任务数量）影响 CPU 负载5.6 温度/老化开关电源在热机后频率漂移 → 发射频率偏移电解电容老化后 ESR 增大 → 纹波增大 → 传导发射升高首次测试（冷机）与复测（热机）结果可能差 3dB5.7 结构件装配公差屏蔽罩卡扣未完全扣紧 → 缝隙辐射螺钉扭矩不一致 → 搭接阻抗变化导电泡棉压缩量不同 → 屏蔽效能波动六、 误差源头五：操作人员与环境6.1 操作规范性读取数据时选错了标记（Marker）位置手动记录时抄错小数点测试配置保存/调用时选错了模板6.2 人员进出暗室人体是良好的电磁散射体。测试过程中人员进出暗室会：扰动场分布 → 结果波动引入静电放电 → 尖峰噪声手机信号 → 宽带脉冲干扰6.3 温湿度影响吸波材料（碳粉泡沫）吸湿后性能下降高温下电子设备噪声系数增加标准测试条件：1535℃，25%75%RH6.4 外部电磁环境暗室屏蔽效能不足（< 80dB）→ 外部广播/手机信号泄漏附近有雷达站 → 周期性脉冲干扰雷雨天气 → 大气噪声抬升低频段6.5 电源质量市电谐波（变频器、UPS）通过电源线耦合到 EUT电源纹波过大 → EUT 内部电源噪声增加建议使用隔离变压器或滤波器供电七、 误差源头六：数据处理与判定7.1 背景噪声未扣除或扣除不当标准要求：背景噪声至少低于限值 6dB，否则测试无效如果背景噪声接近信号 → 必须做背景扣除（功率相减，非 dB 相减）错误做法：直接忽略背景，或简单 dB 相减7.2 单位换算错误传导发射：dBμV（接收机电压）辐射发射：dBμV/m（场强）两者之间需要加天线系数，不能混淆7.3 限值曲线选错Class A（工业）vs Class B（民用）：差 10dB不同频段限值不同（30~230MHz vs 230~1000MHz）军标/车标/医疗标准限值完全不同7.4 修正因子遗漏完整修正公式：漏掉任何一项都会引入系统误差。特别是：忘了加天线系数（结果偏低 10~20dB）忘了减前置放大器增益（结果偏高 20~30dB）线缆损耗用了出厂值而非实测值（偏差 1~3dB）7.5 报告判定逻辑错误Peak 超标但 QP 不超 → 应判定为通过（QP 为法定判据）平均值超标但峰值不超 → 需复测确认多个频点超标时，应报告最大超标量和对应频率八、 系统化排查流程（决策树）当测试结果可疑时，按以下流程逐步排查： 测试结果异常 │ ├── Step 1: 确认可重复性 │ ├── 同条件复测 3 次 │ ├── 离散度 < 1dB → 问题在系统偏差（校准/方法） │ ├── 离散度 1~3dB → 问题在 EUT 状态/环境 │ └── 离散度 > 3dB → 问题在场地/设备/操作 ├── Step 2: 排除背景噪声 │ ├── 关闭 EUT，测量背景 │ ├── 背景 < 限值-6dB → 排除 │ └── 背景接近限值 → 检查暗室密封/外部干扰/室内设备 ├── Step 3: 验证设备链路 │ ├── 注入已知信号，验证系统增益 │ ├── 偏差 > 1dB → 检查天线AF/线缆损耗/放大器增益 │ └── 偏差 < 1dB → 设备正常 ├── Step 4: 检查测试方法 │ ├── 核对标准版本、频段、限值 │ ├── 核对 RBW/检波器/扫描时间 │ ├── 确认天线极化（H+V）都测了 │ ├── 确认转台 360° 扫描 │ └── 确认天线高度 1~4m 扫描 ├── Step 5: 检查 EUT 状态 │ ├── 确认工作模式为最差工况 │ ├── 确认线缆布局符合标准（长度/走向/离地高度） │ ├── 确认接地方式明确且可重复 │ ├── 确认外设/负载与上次一致 │ └── 确认结构件装配到位 ├── Step 6: 交叉验证 │ ├── 换一根天线/换一台接收机 │ ├── 换一家实验室（比对测试） │ ├── 用近场探头定位辐射源 │ └── 用 TEM Cell/GTEM 做预筛选 └── Step 7: 根因确认与纠正 ├── 记录根因 ├── 制定纠正措施 ├── 验证纠正后结果 └── 更新 SOP / 校准计划 / 培训记录 九、 预防措施与质量管理体系9.1 设备管理项目 频率 内容 天线校准 每年 由计量院出具 AF 证书 接收机校准 每年 频率精度、幅度精度、检波器 线缆损耗 每半年 用网络分析仪测量 系统增益验证 每季度 标准信号注入法 背景噪声 每天/每次测试前 关闭 EUT 测量 暗室 NSA/SVSWR 每年 场地验证 吸波材料检查 每年 目视 + 低频段反射测试 9.2 测试方法标准化编制详细的测试作业指导书（WI），包含：每种产品的线缆布局照片（标准摆法）工作模式定义（具体到软件操作步骤）接地方式图示扫描参数表修正因子表（天线+线缆+放大器）操作员必须经过培训并考核合格后才能独立测试。9.3 环境控制暗室温度控制：20±5℃测试前设备预热 ≥ 30 分钟测试期间禁止人员进出手机关机或放屏蔽箱暗室门关闭后等待 1 分钟再开始测试（场稳定）9.4 数据管理测试数据自动保存，禁止手动转录报告生成使用模板，修正因子自动计算原始数据（含背景噪声）保留 ≥ 5 年建立实验室间比对（Proficiency Testing）计划9.5 人员培训新员工：标准解读 + 设备操作 + 实操考核老员工：每年复训 + 新标准更新培训关键操作（如替代法、场地验证）需双人复核十、 总结：精度是系统工程，不是单点问题回到最初的问题：EMC 暗室测试结果不准，问题究竟出在哪个环节？答案是：可能出在任何一个环节，但大概率出在你最没注意的那个环节。根据行业统计，导致测试结果偏差的根因分布如下：根因类别 占比（经验值） 典型偏差 EUT 状态/线缆布局不一致 ~35% 3~6dB 测试参数/方法执行错误 ~25% 3~10dB 设备校准/修正因子错误 ~20% 2~20dB 暗室场地问题 ~10% 2~6dB 环境/背景噪声 ~5% 1~6dB 数据处理/判定错误 ~5% 1~10dB 核心启示：可重复性是第一检验标准。 如果一个测试结果无法在相同条件下重复（±1dB），那么任何基于该结果的"超标"或"通过"判定都是无效的。先解决重复性，再讨论准确性。 EUT 状态控制是最大变量。 再好的暗室、再贵的设备，如果每次测试的线缆摆法不同、接地方式不同、工作模式不同，结果就是"薛定谔的 EMC"。标准化 EUT 安装是成本最低、收益最高的改善措施。 设备校准是底线，不是上限。 校准证书只能保证设备"在理想条件下"的精度。实际测试中的线缆弯曲、接头松动、温度漂移、阻抗失配，都不在校准范围内。期间核查和日检才是真正守护精度的防线。 方法比设备更重要。 一台校准完美但参数设置错误的接收机，比一台略有偏差但参数正确的接收机更危险。标准解读的准确性、作业指导书的细致程度、操作员的经验，决定了测试质量的天花板。 建立"误差预算"思维。 就像射频链路有"链路预算"一样，EMC 测试也应该有"误差预算"。把每个环节的误差贡献列出来，算出总不确定度（通常要求 ≤ 3dB），才能判断你的测试结果是否有意义。EMC 测试不是"把产品放进去、按一下按钮、读一个数"。它是一个由场地、设备、方法、样品、人员、环境六大要素构成的精密测量系统。任何一个环节的疏忽，都会让 3dB 的裕量变成 3dB 的误判。精度不是靠运气，而是靠体系。来源：电磁兼容之家
