为什么电驱高频啸叫总呈“小伞形”？PWM边带、阶次与降噪策略一次讲清
一、导语
在电驱总成NVH调试中，经常会在阶次图/声谱图上看到一类“不从0 Hz出发、而以某一高频为中心向两侧展开”的谐波簇，业内常叫它“伞状噪声”或“偏置阶次/偏里点阶次”。它通常不是机械齿轮、不是轴承、也不是单纯电磁力波阶次，而是逆变器PWM调制在频域的直接产物。
对NVH人员来说，这类噪声的价值在于：一旦在频谱里认出它，就能反推控制器载波/开关频率、调制波频率以及调制策略问题，从源头而不是靠加声学包去改。
本文按“概念—形成—阶次机理—频谱判读—解决路线”展开。
二、基本概念：PWM为什么会产生高频噪声

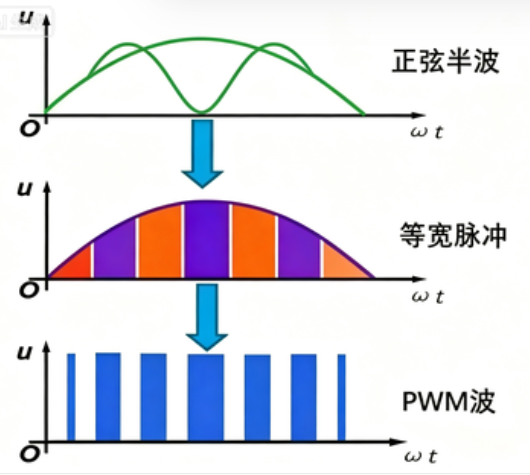

电驱逆变器把动力电池的直流电转成电机所需交流电，核心是PWM脉宽调制。MCU给出的是低电压、小电流逻辑波，直流斩波/逆变桥通过IGBT/SiC MOS等功率器件按PWM通断，输出高电压、大电流功率波；续流二极管在器件关断时维持电流通路。
两套频率决定噪声骨架：
载波/开关频率 fsw
：三角波或锯齿波频率，对应逆变器等效开关频率。它越高，输出脉冲对目标正弦的等效越好，电流纹波越小、低次电压谐波越少；但器件开关损耗越高，效率下降。 调制波频率 fm
：期望输出的正弦基波，电驱中近似与电机电频率、转速绑定。fm变化会带动边带位置移动。
固定载波SPWM/SVPWM下，开关能量集中在一组离散频率；如果载波随工况变化、或加入随机/抖动，能量会被摊到宽频，主观“啸叫”会弱化。
三、伞状噪声怎么形成：比较法+调幅互调

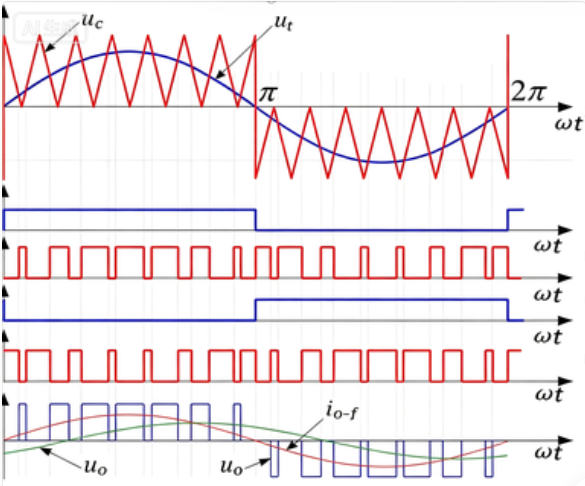

工程上最直观的是“比较法”生成PWM：
载波：高频对称三角波，幅值固定，频率=开关频率fsw； 调制波：目标正弦，幅值随扭矩/电压需求变，频率=电基波fm； 判据：调制波高于载波→输出高；调制波低于载波→输出低。

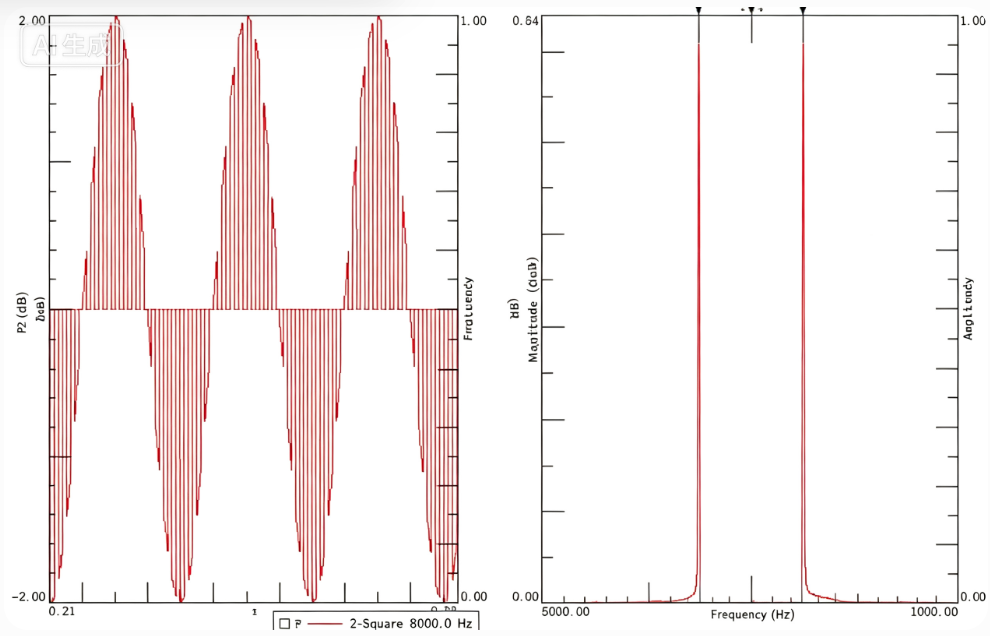

从时域看，PWM占空比随调制波缓慢变化，等效为“高频方波被低频正弦调幅”。若把载波近似为周期方波c(t)、调制信号为m(t)，则
s(t) ≈ c(t)·m(t)
时域相乘对应频域卷积：高频载波频谱与调制波频谱卷积后，会在载波中心频率两侧复 制出±fm、±2fm、±3fm……等一簇边带。
如果进一步考虑逆变器桥臂的实际开关函数、死区、零矢量分布，边带不只是单一正弦调制，还会出现与SVPWM/DPWM零矢量、谐波注入、不对称开关相关的附加位置，但“伞状”的主骨架仍是：
1次开关族：fsw ± n·fm 2次开关族：2fsw ± n·fm 更高族：k·fsw ± n·fm（k=3,4…在高频段能量通常更弱，但SiC高fsw时不能忽略）
在阶次图里，横轴转速、纵轴频率，1次开关族像以fsw为顶点、随转速向上下张开的两排“伞骨”；2次开关族以2fsw为中心再张一把更大的伞。
NVH判读经验：若fsw=8 kHz、fm随转速从100 Hz到500 Hz变化，则1次族覆盖约7.5–8.5 kHz、7.0–9.0 kHz……；全转速扫起来就是一组从8k向两侧倾斜的平行线，形态上就是“伞”。
四、为什么1次伞比2次伞更“吵”
人耳对2–5 kHz最敏感，对8–12 kHz随龄听力和个体下降但仍会感知刺耳“开关声”；对16 kHz以上感知进一步减弱。
因此：
1次开关族 fsw±n·fm
：若fsw选8–12 kHz，边带容易落人耳中高频敏感区，且电机会通过径向电磁力、机壳、端盖、母线电感把开关电流转为结构声，近场贡献大。 2次开关族 2fsw±n·fm
：中心更高，绝对能量有时不低，但主观响度、尖锐度通常弱于1次族；在声品质指标里可表现为高频“嘶声”而非明显“啸叫”。
这也解释了工程整改的优先级：先压1次伞的峰值与离散度，再处理2次及以上高次族。
五、频谱/阶次图判读清单
做电驱NVH时建议按下面顺序定位：
找偏置中心
：在Order RPM图或Waterfall里看不从0出发的平行斜线，取中心频率是否近似固定。若中心随转速不变→疑似固定fsw伞状；若中心随转速成比例移动→更像是普通机械/电磁阶次。 算边带间隔
：对中心频率做局部FFT，看峰值间隔是否等于电基波fm或其主要谐波。若间隔=fm→标准SPWM型边带；若间隔=2fm、3fm或含偶数倍→检查DPWM、不连续调制、谐波注入。 分1次/2次族
：中心fsw为1次伞，2fsw为2次伞；若用SVPWM，注意零矢量会把部分能量重新分配到fsw、2fsw及与空间阶数耦合的项。 比对电流与振动
：同时看逆变器输出相电流FFT、母线电流、机壳加速度、近场声。若电流已有fsw±n·fm、机壳振动同频明显、声谱同频明显→源在控制器调制；若电流有但结构不响→走路径传递优化（模态、安装、盖板、声包）；若电流没有但结构有→不是PWM伞，回查齿槽、阶跃载荷、轴承。 高通验证
：对声信号做8 kHz高通，若“伞”仍然突出，说明问题在高频开关段；若高通后消失、全频段才见，需结合低中频电磁阶次另行分离。
六、工程解决路线：不是只提开关频率
伞状噪声整改要避免“把fsw调高就完事”，应按效率—噪声—EMI—可靠性联合标定。
6.1 开关频率基线选择
过低（如2–4 kHz）：边带更容易落入人耳敏感中频，且声学包对低频吸声有限，近场刺耳；电流纹波大、力矩波动和电磁力谐波更明显。 常规车用IGBT：许多项目标8–10 kHz起步，高速段可分段提至10–12 kHz；具体受结温、损耗、母线电压、电机绝缘和EMI限制。 SiC器件：可上15–20 kHz甚至更高，伞状中心移出敏感区，但驱动损耗、共模EMI、轴承电流、滤波器设计要同步评估。
经验结论：提fsw能降低开关频率处离散谐波幅值和总成中低频开关声，但总声压不一定同比例降；高转速、高扭矩下收益更明显，低转速轻载可能改善有限。
6.2 固定→随机/抖频/扩频
固定载波的问题是所有开关能量堆在fsw及边带，形成强离散线谱，主观“有调性”最烦人。可采用：
随机开关频率RPWM
：fsw在标定值附近按随机序列变化，如fr±KΔf，把线谱展成类连续谱，削峰值、降尖锐度。 随机脉冲位置/随机零矢量
：固定平均fsw，但每个开关周期开通/关断时刻扰动，适用于SVPWM降低特定边带。 正弦/三角规律抖频
：比纯随机更易通过EMI和台架复现，但“摊开”效果略弱于随机。 分段标定抖频
：低速、中速、高速分别给不同中心fsw和Δf，避免全段宽抖导致电流纹波和效率恶化。
注意：扩频不降低总谐波能量，只是重分配；若展宽后正好覆盖结构模态或盖板模态，可能出现新峰。台架必须用阶次图+声谱图+机壳加速度联合验收。
6.3 调制策略替换
异步PWM
：fsw固定、独立于fm，简单但线谱强，适合低速大扭矩先保电流质量。 同步PWM
：fsw=m·fm，随转速同步切换，可把载波边带移出共振区，但存在策略切换“噪声跳变”，需要过渡区标定。 SVPWM vs DPWM
：SVPWM围绕fsw/2fsw分布，零矢量对称；DPWM不连续调制在某些条件下fsw±2fm等偶次边带更强。高NVH优先级可用SVPWM+抖频，高效率工况再切DPWM。 滞环/模型预测
：特定场合可改频谱形态，但电驱量产主stream仍是SVPWM/DPWM+调度。
6.4 硬件与路径端
PWM源改完仍有传递放大时，再上路径措施：
逆变器母排/叠层母线优化，降低杂散电感与开关过冲； 输出dV/dt电抗或LC滤波（成本、体积、效率权衡）； 机壳、端盖、控制器上盖模态避频，避免与fsw±n·fm重合； 逆变器冷却板、母线接头减振；控制器金属上盖做局部阻尼； 电驱近场声学包对8 kHz以上有一定作用，但对低频伞状（如fsw=4–6 kHz）收益有限，不宜作为主手段。
6.5 电机本体配合
伞状根在控制器，但响应端会放大：
定子槽调制、斜极/斜槽削弱与开关边带耦合的力波； 气隙磁密谐波优化，降低由电流PWM谐波经空间谐波二次产生的辐射声； 轴承、齿轮不参与纯PWM伞，但若fsw边带接近齿轮啮合阶次旁带，会出现“混合尖叫”，需联合排序。
七、一个简化整改SOP（可直接套台架）
定速扫fsw：固定转速、改fsw=6/8/10/12 kHz，录相电流、机壳加速度、近场声，看1次伞峰值移动与主观尖锐度。 定调制比：同fsw下改扭矩/调制指数，看fm边带数量与幅值变化，判断是否因过调制、三次谐波注入产生额外偶次边带。 开随机：先小Δf（±200–300 Hz），再扩大到±500–800 Hz；对比固定载波，看总声压/响度/尖锐度，不只看A计权总级。 分段策略：低速不抖或低幅抖，中高速加抖；同步PWM切换点做平滑，避免阶跃。 结构避频：把机壳、上盖、端盖模态表与fsw±n·fm全工况表叠加，迁移模态或局部加筋/阻尼。 整车验收：用驾驶循环而非单点定速，重点看加速高频段是否有“电啸叫”投诉点。
八、写在最后
PWM伞状噪声的本质不复杂：高频开关被低频调制波调幅，频域卷积出边带；但工程麻烦在它同时牵动效率、EMI、热、结构和声品质。NVH人员最有价值的工作不是“加棉”，而是先在阶次图里把fsw中心、fm间隔、1次/2次族分清，再和控制器团队联合标定开关频率、随机算法与调制策略。
