高边坡典型横断面绘制程序上线及立面图功能更新

35分钟前浏览0

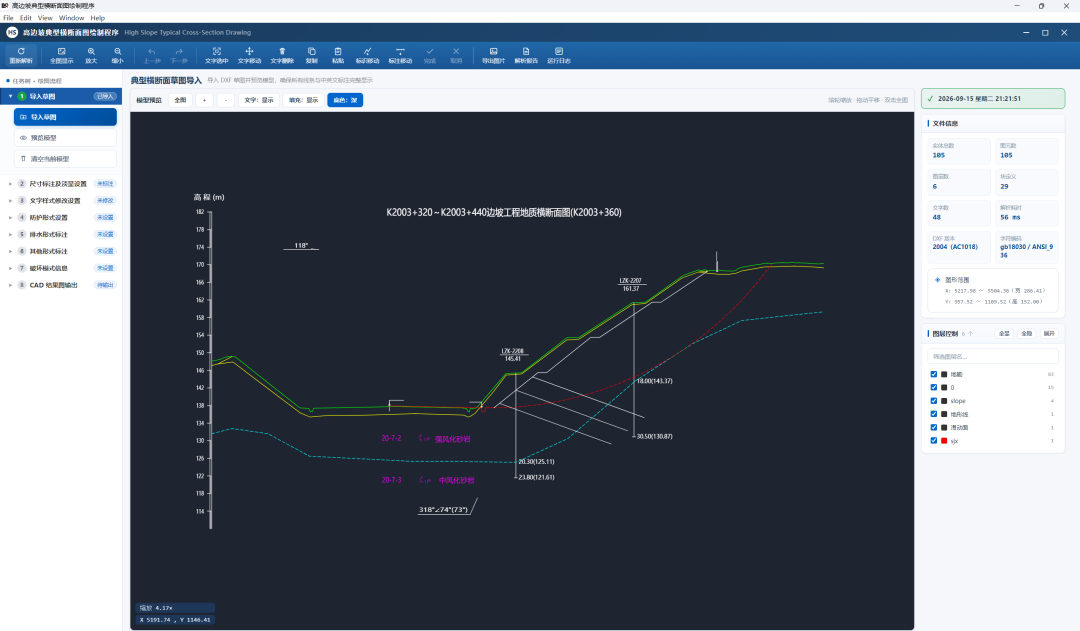

首先自动化设计平台增加高边坡单行横断面绘制程序，原来手工绘制一处高边坡典型横断面30分钟，如今仅需要5分钟。当我们拿到最终的地勘填充后的草图后我们经过重复的标注等工作完成该高边坡段落的典型横断面图，如今通过自动化平台我们可以轻松实现此功能。

是不是很丝滑，而且自动一键标注、自定义防护标注等功能是完全按照设计师的习惯做的，而不是cad中绘制边坡等再进行标注交互，我们需要的就是不改变设计习惯的同时效率最大化，这才是我们最需要的破界路径！

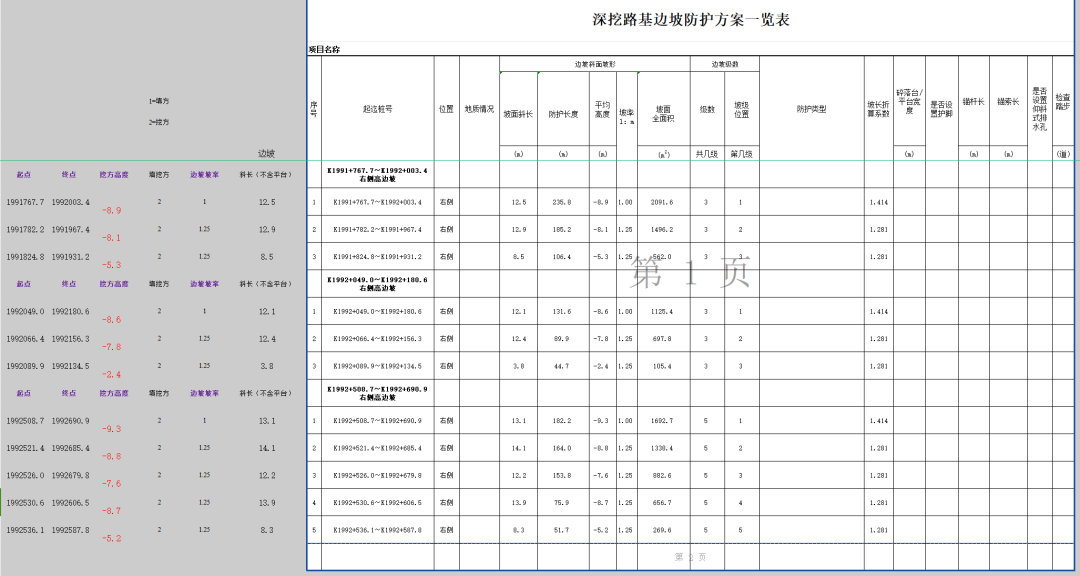

第二就是高边坡立面图绘制程序cad输出设置中增加起终点桩号小数位选择，方便不同用户的需求，另外增加excel表输出，我们直接来看输出的样表（我一点没有动，是程序直接操作生成的）。

空白部分的表格需要设计师自己补充，后续我们打算和典型横断面图进行联动，将地层信息、防护形式、锚杆锚索长这些信息自动补齐，进一步达到出图出表标准化。该表也是在编办的基础上进一步细化，先将各个段落的防护方案及坡形要素等通过本一览表展示，然后再进行工程量表的绘制。让参建各方都看的懂、看的明白，也方便自核与复核审查等工作的开展。
