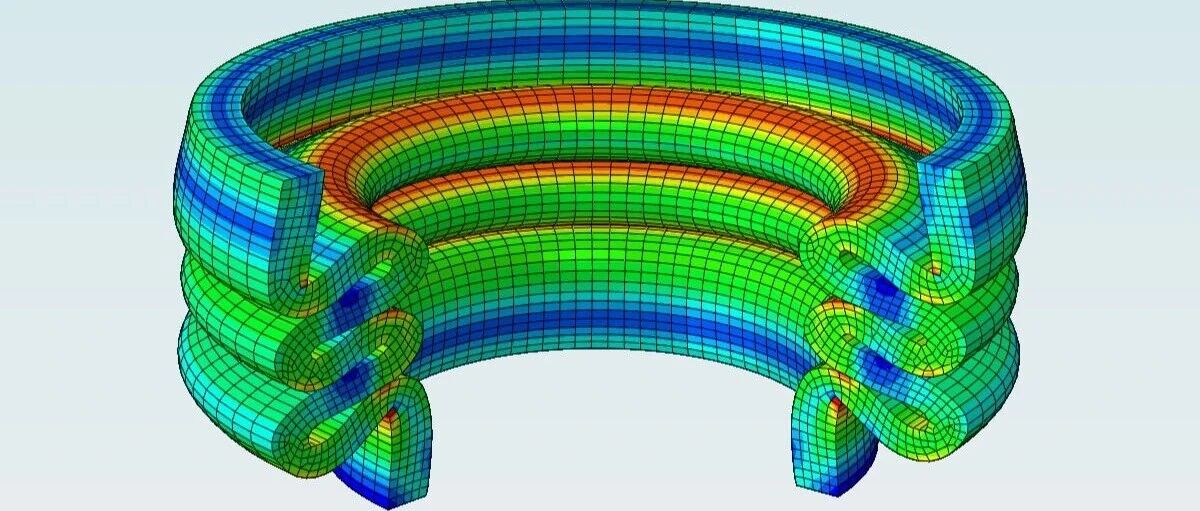

什么是结构失稳： 为什么好好的结构会突然"垮掉"？

在冲击与振动分析中，隔振系统的设计目标并非简单“降低加速度”，而是通过系统动力学特性的重构，将高频、高幅值的输入响应转化为低频、可控的结构响应。本文从速度冲击（Velocity Shock）模型出发，结合弹性体隔振器的动力学特性，系统性地讨论其在 CAE 建模与工程设计中的应用逻辑。1. 速度冲击的 CAE 表征方式在仿真环境中，冲击通常不直接以“力”作为输入，而是等效为：初始速度突变（Initial Velocity Change）或极短时间内的速度边界条件1.1 冲击状态变量定义在速度冲击建模中，关键变量包括：t0：冲击脉冲持续时间fn：系统一阶固有频率在 CAE 中，这些量通常来自以下路径：输入：初始条件 / 接触瞬态输出：节点加速度、参考质量点响应2. 弹性体隔振器的动态挠度建模2.1 动态挠度的物理含义在冲击隔离问题中，动态挠度并非几何尺寸问题，而是能量转化路径的直接体现。弹性体必须提供足够的位移空间，以将输入的动能转化为：弹性应变能内部阻尼耗散其一阶近似动态挠度可表示为：在 CAE 视角下，该公式可理解为：速度输入在系统一阶模态主导下所产生的等效最大位移响应2.2 隔振器厚度的工程约束在剪切型或夹层橡胶隔振器中，最小有效厚度通常采用经验关系：在仿真建模中，这一约束意味着：结构行程必须显式建模不可仅依赖线性弹簧等效必须校核最大位移是否超过材料可承受范围3. 冲击脆弱度与输出响应控制3.1 脆弱度在仿真中的角色“脆度（Fragility）”在 CAE 中通常对应：电子元件允许的最大加速度光学器件的位移或角度容限焊点 / 连接器的应变极限若仿真结果中输出加速度超过该阈值，则设计不可接受。3.2 输出加速度的解析估算隔振系统的一阶输出加速度峰值可估算为：在工程评审或与器件脆度对比时，常需要用 g 值表示，则：或从 CAE 角度解读：fn：设计变量（由刚度 / 质量决定）ΔV：工况输入该关系式为前期参数选型与 DOE 扫描提供了快速判断依据。4. 冲击能量的时间重分布效应从时域响应来看：输入端：高幅值、短持续时间的加速度脉冲输出端：低幅值、长持续时间的响应曲线在仿真中，这一过程表现为：峰值加速度降低响应主频向低频迁移能量在多个时间步内逐步释放这正是隔振系统“有效”的动力学本质。冲击隔离选型实例：选型算例 —— 冲击隔振（Shock Isolation）一、问题描述（Problem）某电子组件在使用过程中受到如下冲击载荷作用，必须进行隔振设计：冲击形式：半正弦波（1/2 sine）冲击持续时间：11 ms输入冲击幅值：20 g组件脆弱度（Fragility）：15 g组件重量：7 lb ≈ 3.18 kg安装方式：4 个安装点支撑二、设计目标（Objective）通过隔振器设计，降低通过结构框架传递到电子组件的冲击加速度，使输出加速度不超过组件的脆弱度上限。三、求解过程（Solution）1️⃣ 计算速度突变量 ΔV（SI 制）对于半正弦冲击脉冲，速度变化量可表示为：其中： （输入冲击 g 值） 代入计算：2️⃣ 计算目标固有频率 组件允许的最大输出冲击为 15 g，即设计目标：G 在 SI 制下，一阶系统速度冲击的输出加速度关系为：解得固有频率：代入数值： ✅ 目标系统固有频率约为 17 Hz3️⃣ 计算动态挠度 动态挠度（单振幅）为： 代入数值：即：d 4️⃣ 计算隔振器最小厚度 对于夹层型（Sandwich）隔振器，经验设计关系为： 1.5dd代入：T 5️⃣ 隔振器选型说明每个安装点承受的静载： 所选夹层隔振器需满足： 最小厚度 ≥ 8.5 mm单点剪切静载 ≥ 7.8 N原算例中对应选择的部件为 SMB003-0100-3 Flex-Bolt 夹层隔振器。来源：ABAQUS仿真世界
