SnRD技术概念深度解析：异响机理与评估方法

在前面的教程系列中，我们已经掌握了 SnRD 的基本操作流程——从模型导入到 E-Line 创建、工况定义、求解和后处理。然而，要真正理解 SnRD 的输出结果并做出正确的工程判断，必须深入理解其背后的技术理论。本篇将系统解析异响的物理机理、SnRD 的评估方法论、以及 Squeak 和 Rattle 的量化评估公式，帮助工程师建立坚实的理论基础。

一、异响的物理机理：Squeak 与 Rattle

异响（Squeak and Rattle）是汽车内饰件之间在振动环境下产生的瞬态噪声。尽管两类异响都发生在接触界面处，但它们的物理机理截然不同，需要采用不同的评估方法。

Rattle（咔嗒声）：法向撞击机理

Rattle 是由两个接触表面之间的法向相对位移引起的撞击噪声。当外部振动使相邻部件之间的间隙被突破时，表面发生反复撞击，产生低频的咔嗒声。其核心物理过程是：间隙在振动载荷下周期性闭合与张开，每次闭合时的撞击产生声能辐射。

Rattle 的关键特征是方向性——它只在间隙方向（通常为 Z 轴）上发生。因此，Rattle 评估的核心是比较 Z 方向的相对位移幅值与设计间隙（Gap）的大小关系。当相对位移超过间隙时，即发生撞击，产生 Rattle 风险。

Squeak（吱吱声）：切向粘滑机理

Squeak 是由两个接触表面之间的切向相对滑动引起的摩擦噪声。其物理根源在于材料对之间的粘滑现象（Stick-Slip）。当两表面在切向力作用下发生相对运动时，摩擦力并非恒定不变，而是在静摩擦和动摩擦之间周期性切换。这种摩擦力的周期性释放会产生高频振动，进而辐射出刺耳的吱吱声。

Squeak 的关键特征是它不仅与位移有关，还取决于材料对的摩擦学特性。不同材料组合具有不同的粘滑倾向，这通过材料的 IR^-1（Inverse Resolution）值来量化。因此，Squeak 评估需要同时考虑切向相对位移和材料兼容性两个维度。

核心区分：Rattle 对应法向位移（Z 方向），关注间隙与位移的比较；Squeak 对应切向滑动（X/Y 方向），关注切向位移与材料兼容性的比较。两者的评估指标和材料参数完全不同，SnRD 针对每种类型采用独立的评估理论。

二、SnRD 方法论概述

SnRD（Squeak and Rattle Director）的方法论建立在将异响问题转化为可仿真评估的工程框架之上。其核心思想是：在有限元模型中定义界面评估线（E-Line），提取界面相对位移，然后根据 Rattle 和 Squeak 各自的评估理论量化异响风险。

SnRD 方法论的完整流程包含以下关键环节：

• 1.界面识别

  ：通过 E-Line 定义需要评估的接触界面，确定 Main/Secondary 组件和间隙方向

• 2.位移提取

  ：通过瞬态动力学分析提取 E-Line 上各采样点的三方向相对位移时间历程

• 3.风险量化

  ：将相对位移与间隙、容差和材料参数结合，计算 Rattle 和 Squeak 风险指标

• 4.根因分析

  ：通过模态贡献和敏感性分析定位问题根源，指导结构优化

方法论价值：SnRD 将传统上依赖经验和物理试验的异响评估过程，转化为可重复、可追溯的仿真分析流程。这意味着异响评估可以提前到设计早期阶段，大幅减少后期物理样车测试中的返工成本。

三、测量方法与数据来源

SnRD 评估方法的建立依赖于物理试验数据的支撑。异响的测量方法主要分为两类：声学测量和振动测量。

声学测量方法

声学测量通过传声器（Microphone）在受控环境下采集异响噪声信号。测试通常在消声室或半消声室中进行，以排除环境噪声干扰。激励方式可以是机械振动台扫频、冲击锤敲击或实际路谱信号回放。采集到的声压信号经过频谱分析后，可以识别异响的频率特征和能量分布。声学测量的优势在于直接获取可感知的噪声信号，与用户的主观感受高度相关。但其局限性在于难以精确定位异响来源，且受环境因素影响较大。

激光扫描振动测量

激光扫描振动测量（Laser Scanning Vibrometry）是 SnRD 评估理论的重要数据来源。激光多普勒振动计可以在非接触条件下精确测量表面的振动速度和位移，从而获取界面处的相对位移数据。这些实测数据用于标定仿真模型的精度，并为 Squeak 评估中的材料兼容性数据库提供依据。激光扫描测量的关键优势在于其非接触特性和高精度，通过在接触界面两侧布置激光测点，可以直接获取切向和法向相对位移，为 SnRD 的评估公式提供验证基准。

四、Squeak 评估理论

Squeak 评估的核心是比较切向相对位移与材料对的兼容性极限。SnRD 提供两种 Squeak 评估指标。

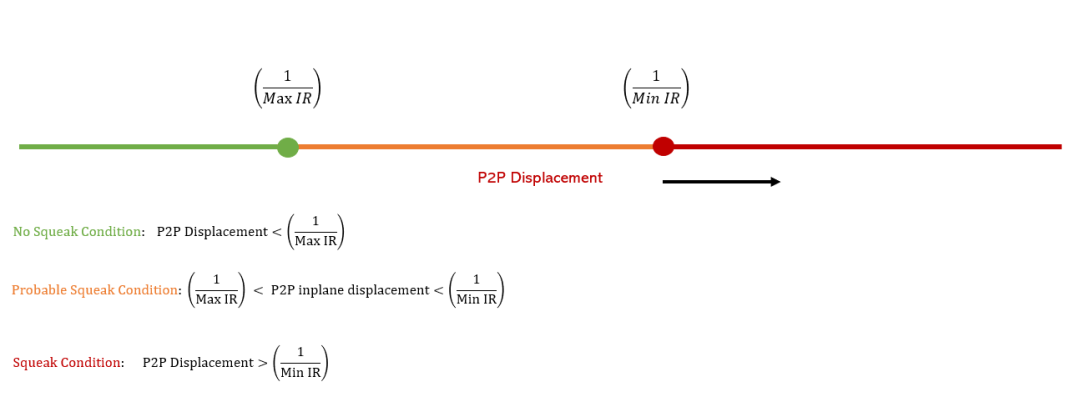

MAX Principal P2P vs IR^-1

第一种评估方法是比较最大主方向 Point-to-Point（P2P）相对位移与材料对的 IR^-1 值。P2P 位移是指 E-Line 上采样点在接触平面内（局部 X/Y 方向）的相对位移幅值。IR^-1（Inverse Resolution）是材料对的粘滑特性参数，反映了材料对在切向滑动下产生 Squeak 的临界位移阈值。

评估判据为：当 Max Principal P2P 大于 IR^-1 时，该界面存在 Squeak 风险。P2P 位移越大，风险越高；IR^-1 值越小（材料对越容易产生粘滑），风险也越高。这种方法直观地将结构响应与材料特性结合，提供了清晰的 Pass/Fail 判据。

接触面相对位移（局部 X/Y 方向）

第二种评估方法分别考察接触面在局部 X 方向和 Y 方向的相对位移。这种方法将切向滑动分解为两个正交方向，分别评估每个方向的 Squeak 风险。其优势在于可以识别风险的主导方向，为优化提供更精确的方向指引。在局部坐标系中，X 方向和 Y 方向的相对位移分别与对应的 IR^-1 阈值比较。

工程提示：Squeak 评估的准确性高度依赖 IR^-1 数据的可靠性。SnRD 支持三种材料映射来源——AMDC 数据库、内置数据库和内部测试数据。对于关键材料对，建议使用实测的 IR^-1 值而非数据库默认值，以确保评估结果具有工程可信度。

五、Rattle 评估理论

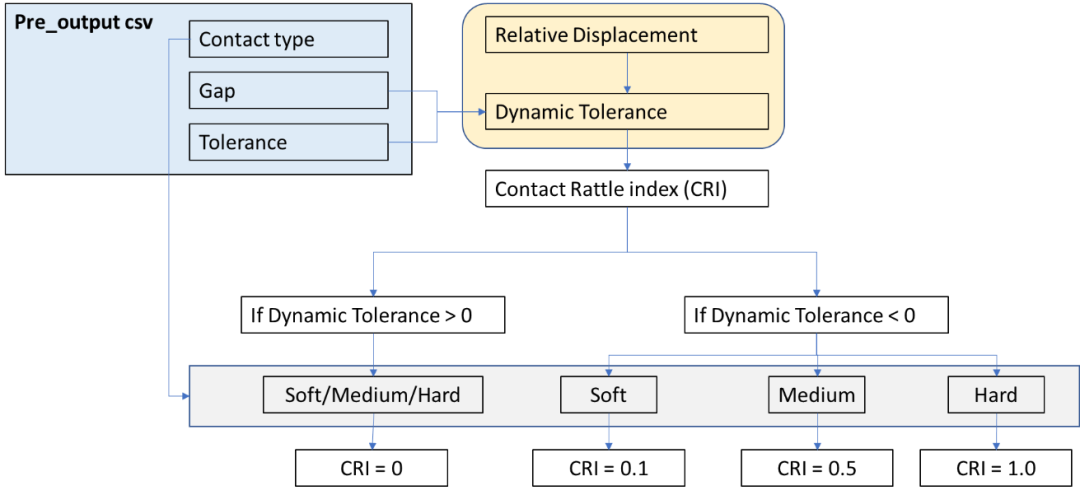

Rattle 评估的核心是计算动态间隙，即考虑结构变形后的实际可用间隙。SnRD 采用动态容差（Dynamic Tolerance）和接触 Rattle 指数（CRI）两个核心概念。

动态容差公式

动态容差（Dynamic Tolerance）的计算公式为：Dynamic Tolerance = Gap - Tolerance - Relative Disp Z。其中 Gap 为设计间隙，Tolerance 为制造容差（考虑装配公差和尺寸变异），Relative Disp Z 为 Z 方向的相对位移幅值。这个公式的物理含义是：从设计间隙中扣除制造容差和振动位移后，剩余的动态间隙。当 Dynamic Tolerance 大于零时，间隙仍为正，无撞击风险；当小于零时，间隙被突破，发生撞击，存在 Rattle 风险。

接触 Rattle 指数（CRI）

接触 Rattle 指数（Contact Rattle Index，CRI）是基于材料刚度的 Rattle 风险量化指标。CRI 考虑了接触界面的材料特性——当撞击发生时，较硬的材料会传递更大的冲击力，产生更响的噪声；而较软的材料可以吸收部分冲击能量，降低噪声水平。

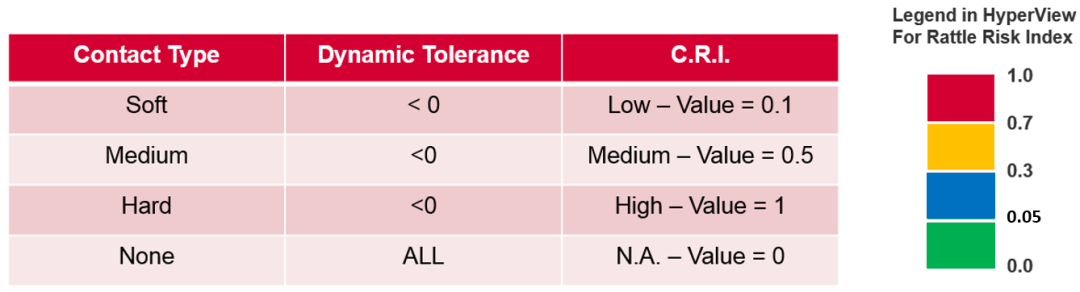

CRI 的计算基于 Main 和 Secondary 组件的材料杨氏模量（Young's Modulus）。材料越硬，CRI 值越高，表示撞击时的噪声风险越大。SnRD 根据杨氏模量将接触类型分为三档，每档对应不同的 CRI 计算权重。

六、接触类型与材料刚度分级

SnRD 根据接触界面两侧材料的杨氏模量，将接触类型分为 Soft、Medium 和 Hard 三档。这种分类直接影响 Rattle 评估中的 CRI 计算——不同硬度的接触对在撞击时产生不同的噪声水平。

接触类型分级的工程意义在于：同样是间隙被突破的撞击场景，金属与金属之间的 Hard 接触产生的噪声远大于橡胶与塑料之间的 Soft 接触。因此，在评估 Rattle 风险时，不仅要看是否发生撞击（动态容差是否为负），还要看撞击界面的材料硬度（CRI 权重），才能全面评估实际的噪声风险水平。

实践建议：在模型准备阶段，确保所有 E-Line 涉及的组件都定义了正确的材料属性（特别是杨氏模量）。SnRD 根据材料属性自动判定接触类型，材料属性缺失或错误会导致 CRI 计算不准确，进而影响 Rattle 风险评估的可靠性。

本篇系统解析了 SnRD 的技术理论基础，从异响物理机理到评估公式的数学表达，为后续文章中模型构建、E-Line 管理、工况设置、根因分析和优化方法的理解奠定了坚实的理论基石。理解这些概念是正确使用 SnRD 并做出可靠工程判断的前提。
