电波暗室吸波材料原理:为什么能吸收电磁波?

37分钟前浏览0

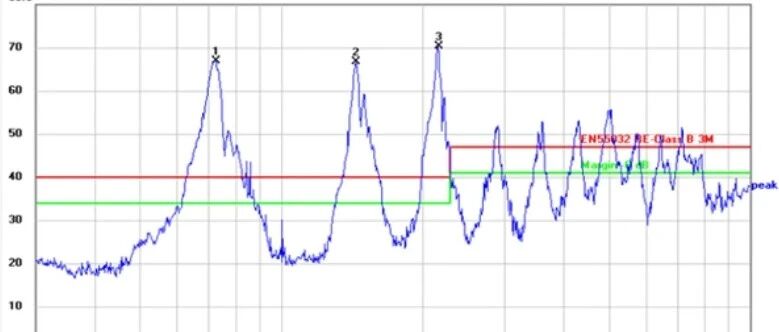

电波暗室的核心使命是构建无外界干扰、无内部反射的纯净电磁测试空间,而吸波材料是实现“无反射”目标的核心载体——它通过物理机制将入射的电磁波能量转化为热能消耗掉,而非反射回测试区域,从而消除多径反射对测试结果的干扰。吸波材料的吸波原理可以从能量转换机理和结构匹配设计两个维度拆解,不同类型的吸波材料对应不同的物理机制,适用不同的频段场景。

吸波材料将电磁波能量转化为热能的核心路径有两种:磁损耗和介电损耗,部分复合材料同时利用两种机理实现协同吸波。

铁氧体(锰锌/镍锌铁氧体)是典型的磁损耗型吸波材料,其吸波过程包含三个核心物理效应:

  1. 磁滞损耗:交变电磁场作用下,铁氧体内部的磁畴反复翻转,磁畴壁移动时克服晶格阻力做功,将电磁能转化为热能,类似于反复弯折铁丝会发热的原理。
  2. 涡流损耗:交变磁场在导电的铁氧体内部感应出涡流,涡流流经材料电阻时产生焦耳热,消耗电磁能量。
  3. 畴壁共振/自然共振:当入射电磁波的频率与铁氧体磁畴的固有共振频率匹配时,磁畴发生共振,大幅增强磁损耗,这也是铁氧体吸波材料具有频段针对性的原因。
    磁损耗型吸波材料的优势是低频段(30MHz~1GHz)吸收性能优异,且厚度极薄(仅5~7mm),节省暗室空间;局限性是高频段吸收能力骤降,超过1GHz后反射率快速恶化。

聚氨酯/聚苯乙烯泡沫尖劈、含碳橡胶等是典型的介电损耗型吸波材料,其吸波过程主要依赖两种机制:

  1. 偶极子极化弛豫损耗:材料内部含有极性分子(如聚氨酯中的氨基甲酸酯基团)或导电填料(如炭黑、羰基铁粉),交变电场作用下,极性分子偶极子反复转向、导电填料中的电子往复迁移,克服分子间阻力做功,将电磁能转化为热能。
  2. 电导损耗:材料中添加的导电填料形成微弱的导电网络,交变电磁场感应的微电流流经网络时产生焦耳热,消耗电磁能量。
    介电损耗型吸波材料的优势是宽频带(200MHz~40GHz)吸收性能稳定,高频段表现优异;局限性是低频段吸收能力不足,且厚度较大(300mm~1200mm),占用暗室空间。
  3. 铁氧体+泡沫尖劈的复合吸波材料同时利用两种损耗机制:低频段电磁波主要由铁氧体的磁损耗吸收,中高频段电磁波主要由泡沫尖劈的介电损耗吸收,两者互补实现30MHz~18GHz的全频段覆盖。此外,部分新型复合材料还会添加磁性纳米颗粒到泡沫基体中,在单一材料中同时实现磁损耗和介电损耗的协同作用,进一步拓宽吸波带宽。
对比维度
磁损耗型(铁氧体瓦)
介电损耗型(泡沫尖劈)
磁-介电复合型
核心吸波机理
磁滞损耗、涡流损耗、畴壁共振
偶极子弛豫损耗、电导损耗
磁损耗+介电损耗协同
适用频段
10MHz~1GHz
200MHz~40GHz
30MHz~18GHz
典型厚度
5mm~7mm
300mm~1200mm
400mm~1500mm
低频段吸收性能
优异(-30dB以下)
较差(-15dB左右)
优异
高频段吸收性能
较差(-10dB左右)
优异(-40dB以下)
优异
典型应用场景
暗室低频段主反射区、薄型空间受限场景
暗室中高频段主吸波面
EMC测试暗室全频段覆盖

即使材料本身的损耗性能足够好,如果电磁波在材料表面就被大量反射,也无法进入材料内部被吸收。因此吸波材料的结构设计核心是实现阻抗渐变匹配,让电磁波尽可能多地进入材料内部,而非在表面被反射。

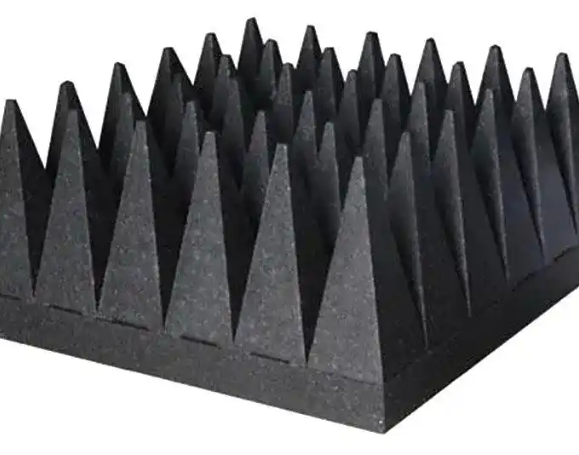

泡沫尖劈采用锥形/金字塔形结构,其吸波过程分为三个阶段:

  1. 尖端区域:电磁波首先接触到尖劈尖端,此处材料介质占比极低(大部分是空气),等效阻抗接近自由空间阻抗(377Ω),反射系数极小,电磁波几乎无反射地进入尖劈内部。
  2. 过渡区域:随着电磁波向尖劈根部传播,材料介质的占比逐渐增加,等效阻抗从接近空气的阻抗逐渐过渡到材料的本征阻抗,形成连续的阻抗渐变层,电磁波在传播过程中持续被吸收,反射量极小。
  3. 根部区域:电磁波到达尖劈根部时,剩余能量已经被大幅衰减,即使有少量电磁波到达根部的金属背板,反射回来的电磁波在再次穿过尖劈的过程中会被二次吸收,最终反射回暗室的能量可忽略不计。
    尖劈的高度是决定低频段吸收性能的关键参数:尖劈高度与工作波长的比值(d/λ)越大,低频段吸收性能越好。当d/λ=0.7时,垂直入射反射率约-30dB;d/λ=2时约-35dB;d/λ=6时可达-50dB。这也是10m法暗室需要安装750mm以上高度尖劈的原因——低频段波长更长,需要更高的尖劈实现足够的阻抗渐变。

铁氧体瓦采用薄片状结构,其吸波原理是利用磁共振效应在薄厚度下实现低频段的高效吸收。当铁氧体瓦的厚度满足四分之一波长匹配条件时,入射电磁波在铁氧体瓦内部与金属背板反射波的相位相反,相互抵消,同时铁氧体的磁损耗将电磁能转化为热能,实现吸收。铁氧体瓦的优势是厚度极薄,适合空间受限的场景,比如小型1m法暗室、暗室的拐角区域;局限性是吸波带宽较窄,仅针对特定频段优化,且垂直入射性能优于斜入射。

部分高端吸波材料采用多层复合结构:表层为高阻抗的轻质泡沫,实现与自由空间的阻抗匹配;中间层为含磁性填料的泡沫,利用磁损耗吸收中低频电磁波;底层为高介电常数的含碳泡沫,利用介电损耗吸收高频电磁波。多层结构的阻抗逐级渐变,同时不同层对应不同的损耗机制,实现更宽频段的吸收性能。

结构类型
阻抗匹配方式
适用频段
典型厚度
核心优势
局限性
尖劈结构
空气→材料渐变过渡
200MHz~40GHz
300mm~1200mm
宽频带吸收,高频性能优异
厚度大,占用空间多
铁氧体瓦
四分之一波长共振匹配
10MHz~1GHz
5mm~7mm
超薄,节省空间,低频性能好
带宽窄,高频性能差
多层复合结构
多层阻抗逐级渐变
30MHz~40GHz
400mm~1500mm
全频段覆盖,吸收性能优异
成本高,重量大

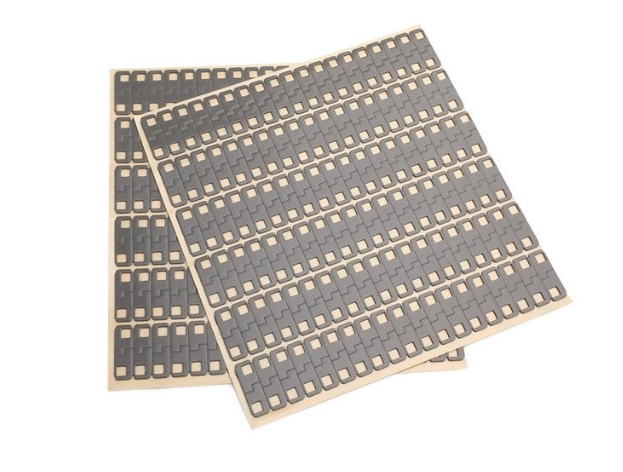

平板含碳泡沫
单层阻抗匹配
100MHz~6GHz
10mm~50mm
可弯曲,适配异形结构
吸收性能弱于尖劈

评价吸波材料的性能需要关注三个核心指标:

  1. 反射率:反射波功率与入射波功率的比值,单位为dB,反射率越低说明吸波性能越好。优质吸波材料的反射率可达-40dB以下(即反射功率仅为入射功率的0.01%)。
  2. 吸波带宽:满足反射率要求的频率范围,带宽越宽说明材料的适用性越强。
  3. 入射角特性:电磁波斜入射时的反射率与垂直入射时的差异,差异越小说明材料的入射角稳定性越好。尖劈结构的斜入射性能优于铁氧体瓦,当入射角超过60°时,铁氧体瓦的反射率会恶化10dB以上,而尖劈的反射率仅恶化3~5dB。
应用场景
推荐吸波材料
选型理由
3m法EMC半电波暗室
铁氧体瓦+600mm泡沫尖劈复合
兼顾30MHz~1GHz低频段和1GHz~18GHz高频段的吸收需求
10m法大型EMC暗室
铁氧体瓦+900mm以上泡沫尖劈
低频段波长更长,需要更高的尖劈保证低频吸收性能
全电波暗室(天线测试)
全泡沫尖劈(750mm以上)
无需覆盖低频段(天线测试通常从100MHz开始),尖劈的高频性能更优
小型1m法预测试暗室
铁氧体瓦+300mm尖劈
空间受限,铁氧体瓦的超薄特性可节省空间
暗室拐角/异形区域
可弯曲平板含碳橡胶
适配不规则表面,避免缝隙导致的反射泄漏
术语
英文
含义
磁损耗
Magnetic Loss
交变磁场作用下材料通过磁滞、涡流等效应消耗电磁能的机制
介电损耗
Dielectric Loss
交变电场作用下材料通过极化弛豫、电导等效应消耗电磁能的机制
阻抗匹配
Impedance Matching
使材料表面阻抗接近自由空间阻抗,减少电磁波反射的设计
反射率
Reflectivity
反射波功率与入射波功率的比值,衡量吸波性能的核心指标
畴壁共振
Domain Wall Resonance
铁氧体磁畴壁在交变磁场作用下的共振现象,增强磁损耗
极化弛豫
Polarization Relaxation
极性分子偶极子在交变电场作用下转向滞后于电场变化的现象
四分之一波长匹配
Quarter-Wavelength Matching
材料厚度为入射波四分之一波长时,反射波与入射波相位抵消的原理
渐变阻抗
Graded Impedance
从空气到材料的阻抗连续过渡,减少反射的结构设计


📌 总结:吸波材料的核心原理是通过磁损耗、介电损耗或两者协同的机制,将入射电磁波的能量转化为热能消耗掉,同时通过尖劈渐变结构、四分之一波长匹配等设计实现阻抗渐变,减少电磁波在材料表面的反射,让电磁波尽可能进入材料内部被吸收。不同类型的吸波材料对应不同的物理机制和适用场景:铁氧体瓦依靠磁损耗,超薄、低频性能好,适合空间受限的低频场景;泡沫尖劈依靠介电损耗,宽频、高频性能好,是中高频段的主流选择;复合吸波材料结合两者优势,实现全频段覆盖,是EMC测试暗室的标准配置。选型时需要根据暗室的测试频段、空间尺寸、性能要求匹配对应的吸波材料,才能实现最优的吸波效果。

吸波材料就像“海绵”:尖劈结构是“锥形海绵”,水(电磁波)从尖端进入时阻力极小,越往里渗阻力越大,最终被完全吸收;铁氧体瓦是“薄型吸水片”,靠自身的共振特性快速吸收特定频段的水(电磁波);复合吸波材料是“多层海绵”,不同层对应不同的吸水机制,不管水从哪个频段来都能被吸干——只有选对了“海绵”的类型和厚度,才能让暗室成为真正的“电磁静默空间”。
