导读：做了这么多年有限元，我习惯了一件事：打开 HyperWorks，处理几何，定义材料，画网格，设接触，加边界条件，提交求解，然后盯着求解日志等结果。这个流程，说不上多复杂，但每一步都得盯着。模型改一改，很多设置就得重来一遍。最近这大半年，我一直在折腾一件事：能不能让 AI 参与到这个流程里来？不是让 AI 告诉我"该怎么操作"，而是让它真的去操作 HyperWorks，把那些重复的步骤替我做了。

折腾到现在，算是跑通了。但跑通之后，我反而更关心另一个问题：AI 跑出来的仿真结果，你敢信吗？这篇文章，我就从安装连接讲起，一直讲到结果质量检查，把我踩过的坑和想明白的事，都写下来。

9月17日19时30分，我还将在仿真秀主办的研发仿真开学季第五期做《AI Agent 驱动HyperWorks有限元仿真方法及应用》线上直播，详情见下文。

从自然语言任务到有限元模型，Codex 通过 MCP 调用 HyperWorks 工具并读取执行反馈

一、AI 是怎么驱动 HyperWorks 的？

先说清楚一件事：AI 不是替代求解器的。

Radioss 该怎么算还是怎么算，OptiStruct 该怎么迭代还是怎么迭代。AI 做的事情，是把"我要做一个冲击分析"这样的描述，拆解成一步步具体的操作，然后去调用 HyperWorks 里的工具来完成。

整个流程大概是这样的：

1、我用自然语言把仿真任务说清楚——几何什么样、材料是什么、载荷怎么加、边界条件在哪、要输出什么结果；

2、AI Agent 来理解这个任务，整理参数，规划出步骤；

3、通过 MCP（Model Context Protocol）把 AI 的决策转化成 HyperWorks 能执行的操作；

4、HyperWorks 里真正完成建模、划分网格、提交求解、后处理；

5、最后 AI 再帮着检查结果、整理报告。

简单说就是：我负责说清楚要做什么，AI 负责动手操作，HyperWorks 负责计算，最后我来判断结果行不行。

这里面最关键的连接部分，就是 MCP。但 MCP 不是一个插件，它其实是三层东西凑在一起才能工作的。这个我在下一节详细讲。

二、为什么不是一个插件搞定，而是三层架构？

很多人第一次听说的时候都会问：不就是让 AI 控制 HyperWorks 吗，写个插件不就行了？我最开始也这么想。但真正做下来发现，事情没这么简单。

第一层：AI Agent 端

就是你平时用的那些 AI 工具——Codex、Workbuddy、Cursor、Trae 之类的。这一层负责理解你说的话、拆任务、决定下一步调用什么工具。它不直接跟 HyperWorks 打交道，它只知道"我有一些工具可以用"，至于这些工具背后连的是什么软件，它不关心。

第二层：HyperWorks MCP Server

这一层是工具接口。它把 HyperWorks 的各种操作封装成一个个工具，暴露给 AI Agent 调用。目前我用的这套，大概封装了 65 个工具。涵盖了项目文件管理、几何处理、网格划分、材料定义、边界条件设置、求解提交、后处理提取等等。这一层主要管"对外接口"和"任务调度"——比如启动一个批处理任务、提交一个求解作业、读取某个文件。

第三层：HyperWorks MCP Bridge 扩展

这是运行在 HyperWorks 软件内部的一个扩展。它的作用是让 AI 能够读取和操作当前打开的那个模型。为什么需要这一层？因为 MCP Server 是独立运行的，它能启动 HyperWorks、能调用批处理，但它不知道你当前屏幕上打开的那个 HyperMesh 会话里有什么。Bridge 就是干这个的——它住在 HyperWorks 里面，跟当前的模型会话直接对话。Server 想知道"当前模型里有多少个组件"，就通过 Bridge 去问。想"给当前模型加一个材料"，也通过 Bridge 去做。

为什么要分这么多层？说白了，就是职责不同。

AI Agent 管"理解和规划"
MCP Server 管"工具接口和任务调度"
MCP Bridge 管"当前软件会话的读写"

少了哪一层都不行。没有 Server，AI 不知道有哪些工具可以用。没有 Bridge，AI 只能启动新的 HyperWorks 进程，没法操作你正在用的那个模型。这个架构设计，我觉得还是挺合理的。各干各的，边界清晰。

三、安装连接：别以为配置文件里有 MCP 就搞定了

讲完架构，说点实操的。怎么把这套东西装起来？安装本身不难，CAE-Agent-Hub 项目里有详细的说明和安装脚本。但我想重点说的是：安装完成 ≠ 真的能用。我见过太多人，配置文件里加上了 MCP，然后就说"装好了"。结果一调用，要么工具找不到，要么 Server 没启动，要么 Bridge 连不上。我自己的习惯是，装完之后一定要做一次端到端验证，一层一层确认。

第一层：确认 AI Agent 能发现工具

先让 AI 列一下它能看到的 HyperWorks 工具有多少个。如果一个都看不到，那说明 MCP 配置根本没生效。这里要注意：不同电脑上 HyperWorks 的安装位置不一样，用户名不一样，磁盘路径也不一样。不要直接抄教程里的路径。 最好的办法是让 AI Agent 自己去检测本机的 HyperWorks 安装目录，根据实际环境来配置。

第二层：确认 MCP Server 能正常启动

工具能被发现，不代表 Server 能正常运行。有些时候配置是对的，但 Server 启动的时候缺依赖、端口被占、或者路径不对，都会失败。所以要实际调用一个最简单的工具，比如"读取当前环境信息"，看看 Server 能不能正常响应。

第三层：确认 Bridge 已经连接到当前 HyperWorks 会话

Server 能启动，也不代表 Bridge 就连上了。你得打开 HyperWorks，进到 File → Extensions 里面，看看 "HyperWorks MCP Bridge" 这个扩展在不在、有没有启用。然后再让 AI 实际读一下当前打开的模型信息——比如读一下有多少个 component、当前单位是什么。能读出来，才说明 Bridge 真的连上了。

为什么我这么强调验证？

因为这三层，每一层都可能出问题。而且问题的表现还很像——都是"调用失败"。如果你不一层一层验证，出了问题你根本不知道是哪一层的锅。是配置写错了？是 Server 没启动？是 Bridge 没启用？还是模型本身有问题？端到端验证的意义，就是让你在真正开始做仿真之前，先确认整条链路是通的。不然等你发了一大堆指令，结果第一步就失败了，还得回头排查，浪费时间。

四、实战：钢制圆柱冲击四边固支钢板

说了这么多原理，来个实际的例子。

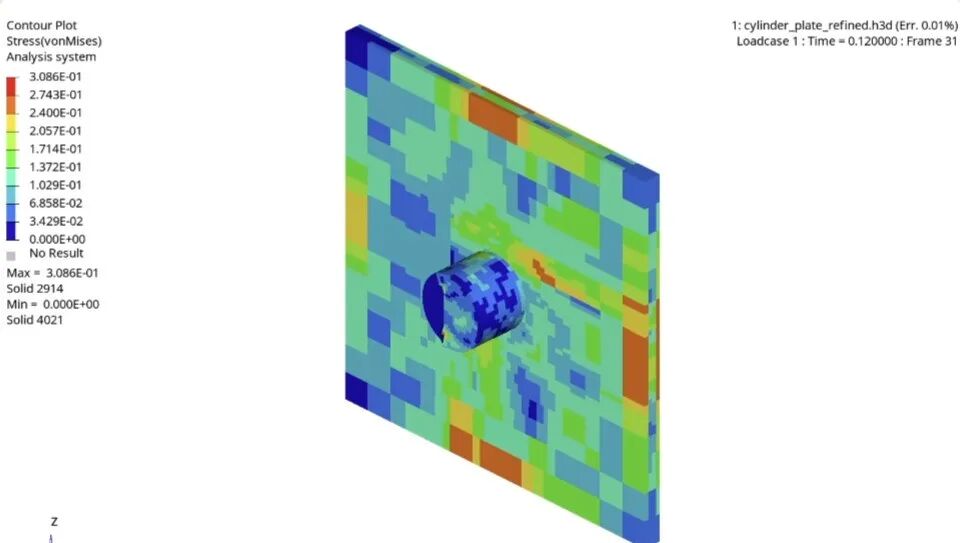

我平时演示用的，是一个很经典的案例：钢制圆柱以 22 m/s 的初速度，正向冲击一块四边固支的钢板。 用 Radioss 做三维显式动力学分析。这个案例不大，但该有的东西都有——几何、材料、实体网格、初始速度、接触、显式求解。用来验证 AI 能不能完整地跑通一个仿真流程，刚好合适。

1、怎么给 AI 描述任务？

很多人以为，跟 AI 说"做一个冲击分析"就够了。差远了。你得把工程条件说清楚。我一般会在任务描述里包含这些信息：

仿真类型和求解器：显式动力学 / Radioss
几何模型与尺寸：圆柱直径多少、长度多少；钢板长宽厚各是多少；初始间隙多大
材料参数：什么材料、密度、弹性模量、泊松比、屈服强度、硬化模型……
接触关系：谁和谁接触、接触类型是什么、摩擦系数
边界条件：哪条边固支、约束哪几个自由度
初始速度：给哪个部件加、速度多大、方向如何
网格要求：整体网格尺寸、冲击区域要不要加密、厚度方向分几层
求解设置：分析时长多少、输出频率、用什么时间步控制
需要输出的结果：应力云图、位移云图、能量曲线、接触力曲线……
报告要求：最后要整理成什么样的报告

说的越具体，AI 做出来的东西越接近你想要的。当然，也可以反过来用——先大概描述一下，让 AI 帮你生成一份结构化的任务描述，你检查修改之后，再发给它执行。这样效率更高。

2、AI 是怎么一步步做的？

任务发过去之后，AI 不是一下子就把所有操作都做完的。它是一步一步来的：

先读一下当前环境，确认 HyperWorks 和求解器都在；然后建几何、定义材料、画网格、设置接触和边界条件、加初始速度；再检查一下模型有没有明显的问题，然后导出求解文件、提交 Radioss 计算；计算过程中它会时不时看一下求解进度和日志；算完之后再打开 HyperView，画云图、提取曲线、最后整理成一份报告。

整个过程中，AI 会根据每一步的返回结果来决定下一步做什么。比如网格画完了，它会先读一下网格数量和质量，确认没问题了再继续往下走。

这个"读反馈 → 做决策 → 执行下一步"的循环，我觉得才是 Agent 跟脚本最大的区别。脚本是死的，写死了步骤就按部就班地跑，出了错也不知道停。而 Agent 是活的，它能根据实际情况调整下一步的动作。

当然，它也会犯错。这个后面再说。

五、结果质量检查：求解器正常结束，只是第一步

很多人关注 AI 仿真，问的第一个问题都是"能不能跑通？"。但我觉得，真正重要的问题是：跑出来的结果，能不能信？求解器正常结束，只能说明数值计算这个过程走完了。但模型建得对不对、边界条件加得对不对、接触设得对不对、结果提取的对不对——这些求解器不管。

我做了这么多年仿真，见过太多"算完了但结果不能用"的情况。原因各种各样：网格太粗了、接触穿透了、约束加错位置了、结果提取的对象不对……

所以 AI 跑完之后，我一定会做质量检查。而且我会让 AI 帮我做一部分检查工作。下面我就按显式动力学的检查清单，一项一项说。

1、网格质量检查

这是最基础的，但也是最容易出问题的。我一般会看这几个指标：

雅克比（Jacobian）：这个差了，单元形状就歪了，计算精度直接受影响
纵横比（Aspect Ratio）：太扁太长的单元都不好
翘曲度（Warpage）：壳单元的话这个很重要
单元长宽比：显式动力学里，太细长的单元会把时间步拖得很小

除了这些通用指标，还要结合具体问题看：

冲击区域的网格密度够不够？太粗了，应力集中和接触都算不准
厚度方向的单元层数够不够？一般至少 3-5 层，才能比较好地捕捉弯曲变形和厚度方向的应力分布

这些检查，AI 都可以帮你做。让它读一下网格质量统计，然后跟预设的阈值对比，超标的列出来就行。比人工一个个翻面板快多了。

2、接触与约束检查

接触是显式动力学里最容易出问题的地方之一。要检查的东西包括：

接触面定义对不对？主面从面搞反了没有？
接触类型选对了没有？是面-面接触还是节点-面接触？
初始穿透在不在合理范围内？穿透太大了一上来就会出问题
有没有漏掉该定义的接触？

约束也要检查：

约束加在正确的位置上了吗？
约束的自由度对不对？该约束的都约束了吗？
有没有过约束的情况？

这些检查，一部分可以自动化——比如检查初始穿透量、检查约束施加的节点集。但接触类型选得合不合理、有没有漏掉接触，这种判断目前还是得人来做。

3、时间步与能量检查

这是显式动力学特有的检查项，也是判断结果靠不靠谱的核心。

时间步长：要看整个计算过程中时间步是不是平稳变化的。如果时间步突然掉得特别低，说明可能有单元变形太大、或者接触出了问题。

能量守恒：这个很重要。总能量（内能 + 动能 + 沙漏能 + 接触能 + 其他）应该基本保持不变。通常来说，总能量的变化率控制在 5% 以内比较合理。如果能量飘得厉害，结果基本就不能信了。

沙漏能：减缩积分单元会有沙漏模式。沙漏能占总能量的比例不能太高，一般建议不超过 5%-10%。超了就得想办法——要么换全积分单元，要么加沙漏控制，要么细化网格。

质量增量：质量缩放会人为增加质量来提高时间步。但质量增量不能太大，不然就失真了。具体多少算合理，要看你的分析目的——准静态分析可以放宽一些，冲击问题就得严格控制。

这些曲线和数据，AI 都可以自动从结果文件里提出来，帮你算比例、做对比。你只需要告诉它阈值是多少。

4、异常情况检测

还有一些"出了就麻烦了"的异常情况，也得查：

负体积单元：这是大变形问题里的噩梦。出现负体积，说明单元变形太严重了，计算结果基本就废了。AI 可以帮你定位哪些单元、在哪个时间步出现了负体积
异常穿透：接触没控制好的话，会出现明显的穿透。尤其是冲击问题，刚接触的那一下很容易穿过去
节点速度突变：某个节点的速度突然变得特别大，通常意味着出问题了——可能是接触爆了、也可能是单元畸变了

这些异常检测，AI 做起来比人高效得多。它可以把整个计算过程扫一遍，把有问题的时间步和位置都标出来。

5、结果对象验证——最容易被忽略的一点

最后这个，我想单独拿出来说，因为太多人在这里栽过跟头。

举个例子。你跟 AI 说："提取全模型最大节点位移的时程曲线。"AI 照做了，给你一条曲线。看起来挺正常的。但你仔细想一下：全模型包括什么？包括圆柱，也包括钢板。那"全模型最大节点位移"，很可能反映的是圆柱的整体运动——毕竟圆柱以 22 m/s 的速度在飞，位移当然大。可如果你真正关心的是钢板的变形响应呢？那你就不能提取全模型的最大位移，你得选钢板上的节点，而且得提取冲击方向的位移。

这个例子很小，但很说明问题。

工具返回了一个数值，不代表这个数值就是你想要的。 你得确认这个数值代表的是什么、它能不能回答你真正想问的问题。这一步，目前 AI 还做不好。它会老老实实地按你的指令去提取，但它不会主动去想"你要这个东西到底是为了什么、提取的对象对不对"。所以结果提取完了，你得自己过一遍：提取的对象对吗？方向对吗？坐标系对吗？单位对吗？

别小看这一步。很多时候，错的不是计算，是你取错了结果。

六、几个容易踩的坑

最后说几个我踩过的坑，大家可以避一避。

坑一：只装了 HyperWorks Desktop，以为就能求解

不行的。Desktop 是前处理和后处理的环境，求解器是另外装的。如果你要跑 OptiStruct 或者 Radioss 计算，得确保你装了对应的求解器，而且 license 也是够用的。不然 AI 把模型建好了、求解文件也导出来了，一提交求解——失败。回头查半天，发现根本没装求解器。

坑二：直接抄别人的软件路径

每个人电脑上 HyperWorks 装的位置可能都不一样。版本不一样、安装目录不一样、甚至盘符都不一样。不要直接复制教程里的路径。让 AI 自己去检测本机的安装位置，根据实际情况来配置。不然路径错了，什么都白搭。

坑三：求解器正常结束 = 结果可信

这个我前面已经说了很多，但还是要再强调一遍。求解器正常结束，只能说明数值计算过程完成了。不代表模型是对的、不代表工况是对的、不代表结果是有用的。一定要做工程质量检查。AI 可以帮你提高检查的效率，但最终判断结果能不能用，还得靠工程师自己。

坑四：任务描述太含糊

"帮我做一个冲击分析"——这种描述等于没说。几何尺寸呢？材料参数呢？边界条件呢？网格要求呢？输出什么结果呢？你说得越含糊，AI 做出来的东西离你想要的就越远。到时候还得改来改去，反而更慢。

我的建议是：把你平时交给实习生做仿真时会说的那些话，都写进去。 你跟实习生怎么交代的，就跟 AI 怎么交代。实习生需要知道的信息，AI 也需要。

坑五：AI 说什么都信

AI 会犯错的。它可能会搞错单位、可能会选错接触类型、可能会理解错你的意思、也可能在某一步操作失败了但它自己没发现。所以重要的步骤一定要自己核对一下。尤其是材料参数、边界条件、载荷这些关键的东西，别 AI 说"设置完成"你就真的信了。

AI 是工具，不是专家。最终负责的还是你自己。

七、AI 驱动HyperWorks有限元仿真方法及应用

折腾了这么久，我对 AI + 仿真这件事的看法是：它确实能提高效率，但还远远替代不了工程师。那些重复性高、步骤明确的操作——比如画网格、设边界条件、提交求解、提取云图——AI 可以帮你做，而且比人快、比人耐心。但那些需要工程判断的地方——比如模型怎么简化、边界条件怎么加才合理、结果能不能用、结论怎么下——这些还是得靠人。

所以我觉得比较合理的定位是：AI 当助手，工程师当负责人。

AI 负责动手操作和初步检查，把工程师从繁琐的重复劳动里解放出来。工程师负责把控方向、确认假设、判断结果。这条路才刚开始。现在能做的还比较有限，但我相信会越来越好用。毕竟，我们做仿真的，谁不想把时间花在真正有价值的工程判断上，而不是一遍一遍地点按钮呢？
