HyperMesh 在列车空气动力学仿真中的应用

34分钟前浏览1

随着国内高铁、动车组技术快速发展，列车运行速度不断提升。高速工况下的空气动力学性能，直接决定列车运行安全性、乘坐舒适性，同时也关系到空气阻力与能耗控制，是轨道车辆研发设计的重点。

传统研究手段主要依靠风洞试验、实车线路试验。但风洞试验成本高昂，多方案迭代会进一步拉高研发投入，整车线路试验大多在设计定型后开展，偏向验证性质。因此，CFD虚拟仿真在车辆前期方案设计阶段，发挥着越来越重要的作用。本文就结合HyperMesh＋Fluent仿真流程，聊聊高速列车空气动力学仿真建模思路。

高速列车空气动力学特点

高速列车运行时周边属于非定湍流状态，以200KM/h运行工况为例，雷诺数可达6.50E＋7。

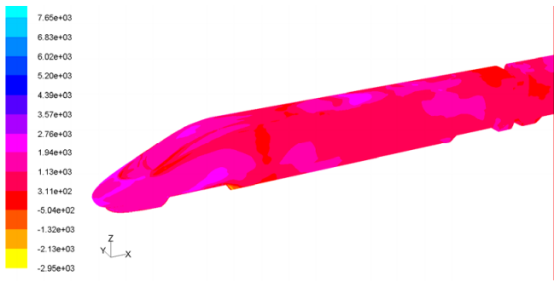

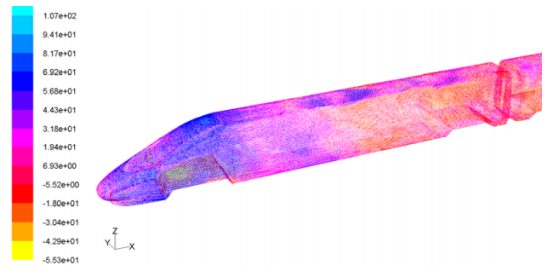

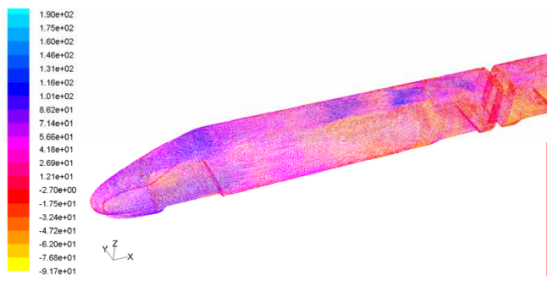

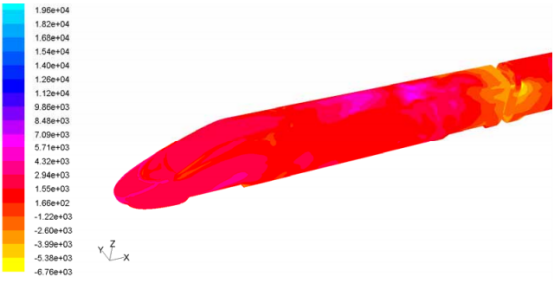

列车高速行驶过程中，会承受空气阻力、气动升力、侧向力，当两车交会、列车进出隧道时，还会产生剧烈压力波，影响车体结构与乘客舒适度，属于典型流固耦合多学科问题，仿真建模难度较高。

仿真模型建立与几何简化

本次仿真对象为某8节编组流线型动车组，整车总长211.5m，头、尾车单节长27.6m，中间车厢25m，设计最高时速250km/h，车体采用铝合金型材焊接，车头为大曲率流线曲面，车身下部布置裙板。

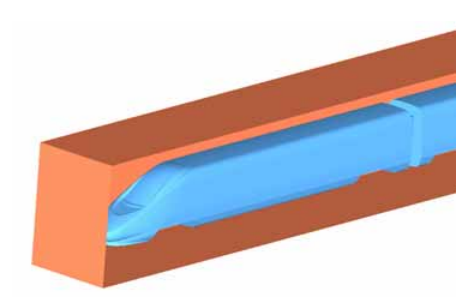

几何模型在CATIA中完成搭建，仿真前做合理简化：忽略车窗细微轮廓变化，暂不考虑转向架、受电弓对流场带来的影响，降低网格规模，聚焦核心流场特征。

HyperMesh流体模块完成CFD前处理

流体计算网格在HyperMesh流体前处理模块完成，采用四面体＋五面体混合网格策略：近壁边界层区域使用五面体网格，其余流场域使用四面体网格，兼顾边界层计算精度与整体计算效率。

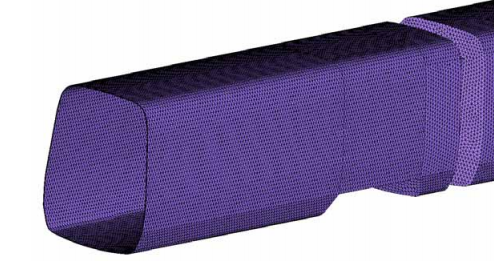

流体网格模型如下图：

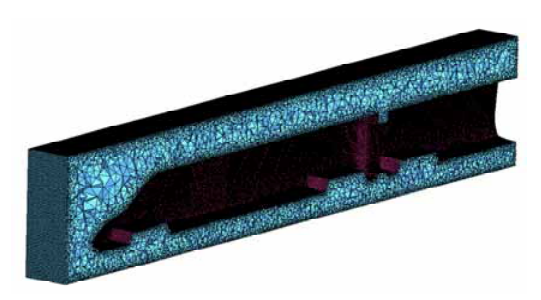

HyperMesh流体建模关键要点

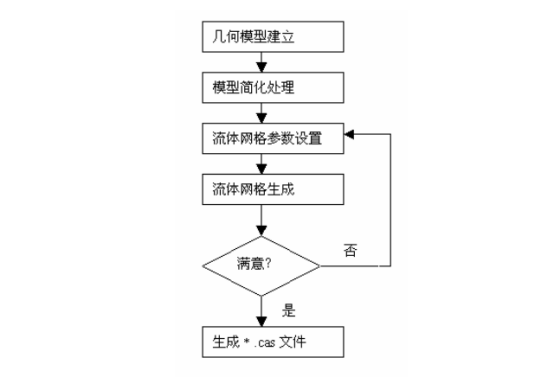

合理设置流体网格参数：重点控制边界层厚度、层数、层间增长率，直接影响仿真计算精度。
对流体入口、出口、计算域壁面等不同边界，进行Component分组命名，Fluent可识别特定前缀命名规则：
流体入口：以inflow*开头命名
流体出口：以outflow*开头命名
网格质量检查迭代，网格代表后.cas格式文件，直接对接Fluent求解器。
