汽车车身与声学包装技术深度解析：从结构骨架到静谧座舱的NVH进阶之路
在汽车工业飞速发展的今天，当我们谈论一辆车的“高级感”时，往往会被零百加速、智能座舱或是炫酷的外观设计所吸引。然而，真正决定一辆车能否在长时间驾驶中让乘客感到舒适、不疲劳的，往往是那些隐藏在蒙皮之下、不易被察觉的工程技术
——车身结构与声学包装（Sound Package）。
车身不仅是驾驶员的“铠甲”和空气动力学的载体，更是整车NVH（噪声、振动与声振粗糙度）控制的基石。如果把汽车比作一个人：
车身结构就是骨骼
，决定了它的体态与抗冲击能力； 声学包装则是肌肉与皮肤下的脂肪层
，负责缓冲外界的冲击与喧嚣。
在新能源汽车全面普及、消费者对座舱静谧性要求日益严苛的今天，深入理解车身与声学包装的协同工作原理，已成为每一位汽车工程师和技术爱好者的必修课。
一、骨骼的抉择：非承载式与承载式车身的工程博弈
汽车车身的首要作用是保护乘员安全，并构成良好的空气力学环境。在工程实现上，车身结构从受力形式上主要分为非承载式和承载式两种，它们在声学表现上有着截然不同的基因。
非承载式车身：带“大梁”的天然隔振
非承载式车身拥有独立的刚性车架（俗称“大梁”）。发动机、悬架和车身本体都固定在这个车架上，两者之间通过弹簧或橡胶垫进行柔性连接。
✅ 优势：
车架吸收大部分路面冲击能与振动 车身本体变形小，恶劣路况安全性高 厢内噪声相对较小
❌ 缺点：
质量大、质心高 制造设备投入大、成本高 多用于硬派越野车、客车和货车
承载式车身：乘用车的主流答案
承载式车身取消了独立车架，将车头、侧围、车尾、底板等部位加强，使车身本身成为整体受力构件。发动机和悬架直接安装在车身上。
✅ 优势：
质量轻、质心低、空间利用率高 绝大多数乘用车首选
⚠️ NVH挑战：
没有车架缓冲，路面载荷和振动直接传递至车身，必须依赖更复杂的隔声、防振措施。
💡 从NVH角度看：非承载式靠车架衬套形成“一级隔振”；承载式则要靠更精密的声学包设计来弥补先天差异。这也是同级轿车与SUV静谧性调校策略不同的根本原因。

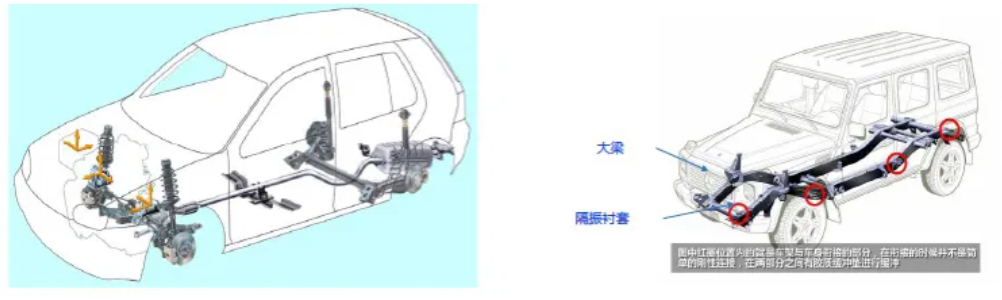

图1 非承载式与承载式车身结构对比示意图
二、躯干的解构：车身骨架与声学包装的协同
2.1 车身骨架的刚度基石
承载式车身骨架由A/B/C柱、地板、顶棚、车门、发动机舱盖、行李箱盖及仪表台等组成。它们不只是碰撞安全和气动外形的承担者，更是声学控制第一道防线。
扭转刚度与弯曲刚度直接决定车身受路面激励时的模态响应。刚度不足→低频共振→后期任何声学材料都难完全弥补。

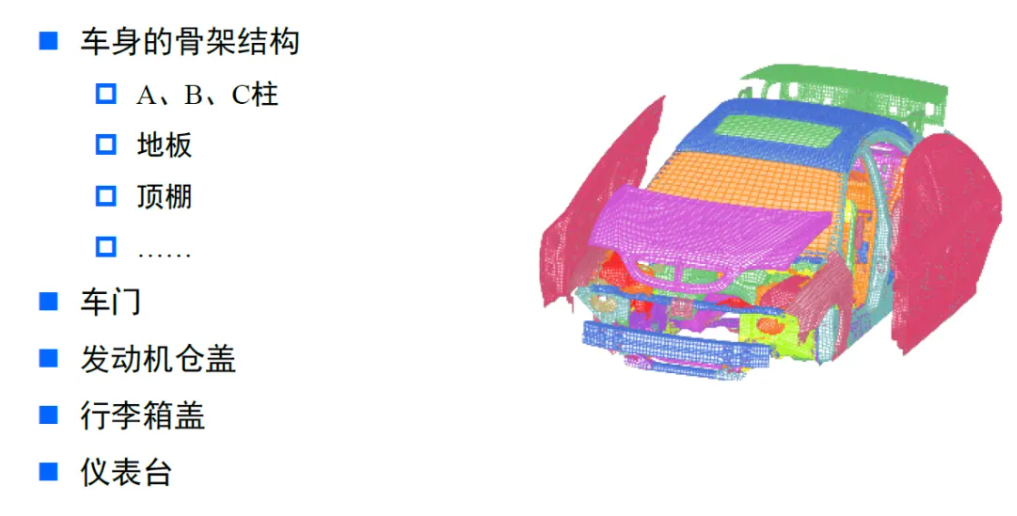

图2 汽车车身结构分解示意图
2.2 声学包装：给车身穿一件“高科技隔音服”
声学包装 = 车身上与声学处理相关的非金属材料、结构和技术。
狭义声学包装
：密封、吸声、隔声材料（基础阻断） 广义声学包装
：在狭义基础上 + 阻尼材料 + 阻隔材料 + 补强材料/结构（完整解决方案）

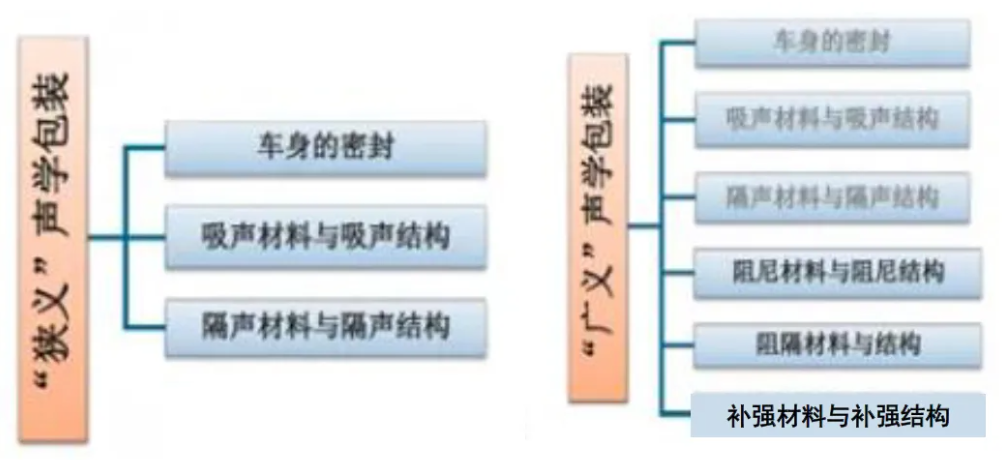

图3 狭义与广义声学包装分类树状图
2.3 遍布全身的“消音器”
声学包不是单件，而是数十个零部件组成的系统：
B柱下内饰板、顶棚、前罩盖、发动机舱隔音垫、A柱下内饰板、前门槛装饰件、后排坐垫隔音垫、行李箱盖内衬板……
它们在满足美观与功能的同时，默默承担阻断噪声的重任。

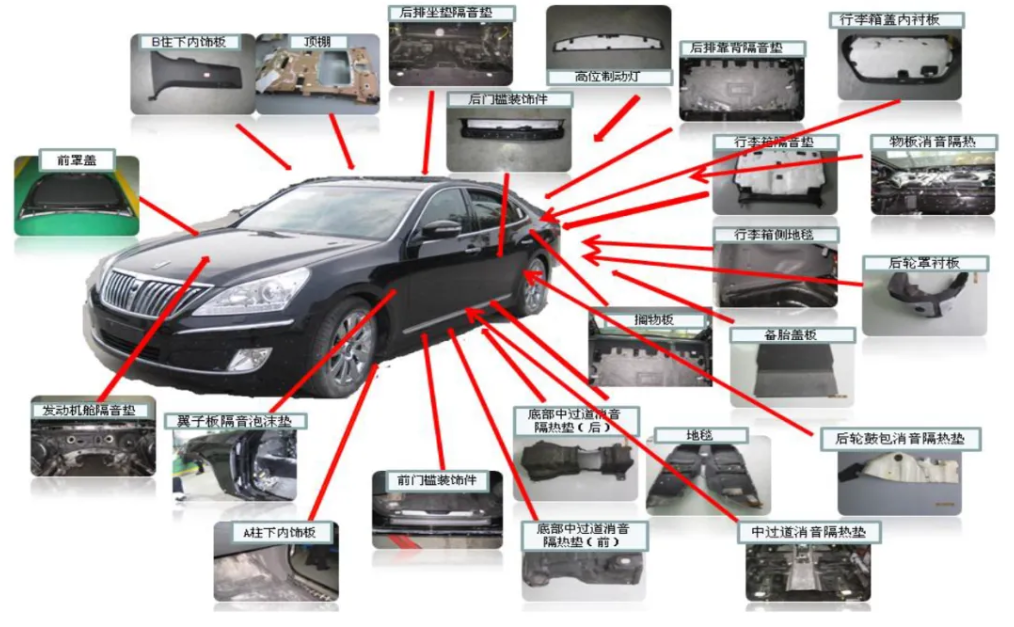

图4 声学包零部件在车身各部位的分布示意图
三、降噪三部曲：密封、隔声与吸声
3.1 密封：NVH控制的基石
千里之堤，毁于蚁穴。
车身有缝，高速气流灌入→刺耳风噪，再多的吸音棉也没用。
静态密封
：车门胶条、焊缝密封胶 动态密封
：过线孔橡胶护套、迷宫式密封
优秀密封 = 阻气 + 防水 + 防尘。
3.2 隔声：阻挡噪声的“盾牌”
乘用车钣金 0.7–1.0mm，属薄板结构，自身隔声量（TL）有限。
工程师用多层异质复合结构（重质层+轻质吸声层+阻尼层）打破“质量定律”限制，利用界面反射衰减中高频噪声。
3.3 吸声：净化声腔的“海绵”
车外吸声
：轮罩棉、机舱隔音垫 → 降低声源辐射 车内吸声
：顶棚、地毯、门板棉 → 吸反射声、缩短混响、提升“声品质”
四、时代变局：轻量化、电动化倒逼技术演进
车身四大趋势
轻量化
：碳纤维、铝合金、超高强度钢、一体化压铸 电动化
：CTB/CTC 电池底盘一体，电池包成结构件 智能化
：激光雷达/摄像头对局部刚度、风噪提出新挑战 个性化
：无框车门、全景天幕、电动尾翼 → 密封更难
声学包装的“减负增效”
沥青阻尼片 → 水性 LASD、轻质发泡 低温发泡空腔阻隔材料 三维吸音棉、微穿孔薄膜（低频吸收↑） 高阻尼 PU 综合吸隔声

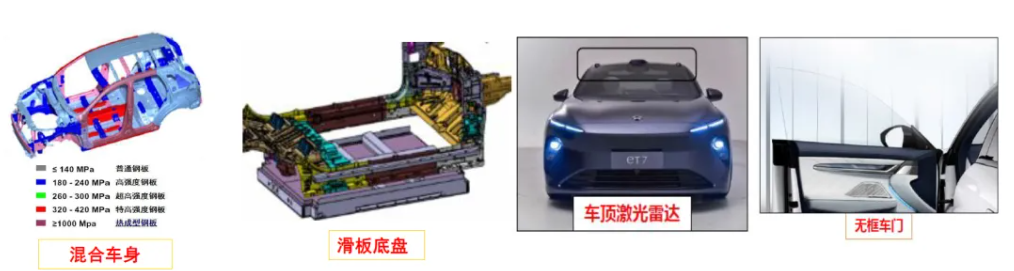

图5 混合车身/滑板底盘/无框车门示意

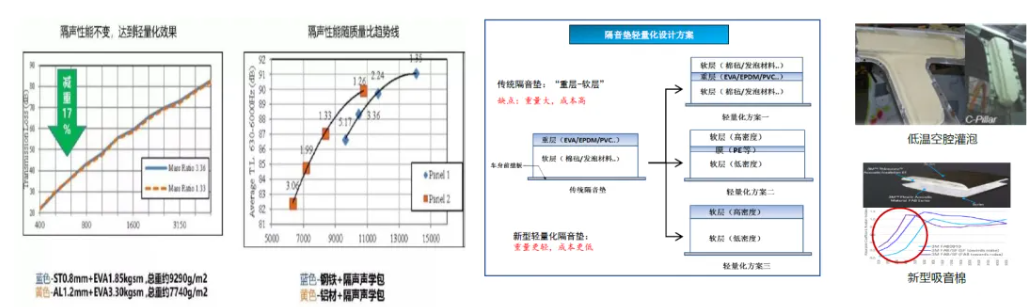

图6 隔声对比、轻量化隔音垫、C柱灌泡、新型吸音棉
五、路噪攻防战：结构传声 vs 空气传声
5.1 结构传递（Structure-borne）
轮胎受激→悬架→车身接附点→壁板振动→声腔耦合。
控制手段：模态匹配、悬架衬套优化、接附点动刚度、CAE灵敏度分析、加阻尼。
图7 路噪传递路径层级图

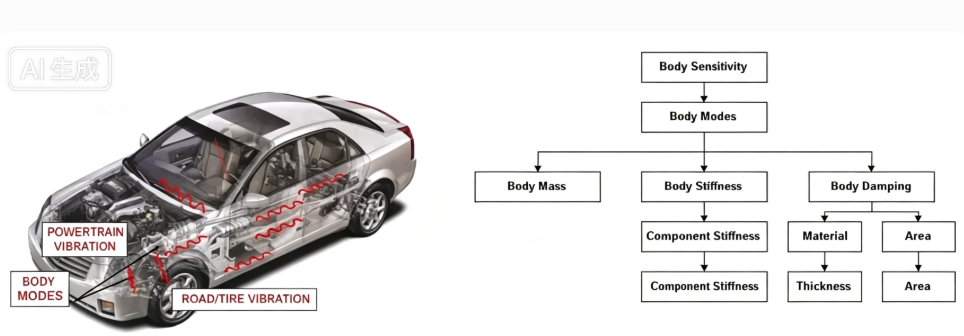

图8 车身灵敏度分析与模态控制层级图
5.2 空气传递（Air-borne）
轮胎摩擦/空腔共振→空气辐射→透射进车。
控制手段：轮罩/地板/门槛隔声垫质量与覆盖率 + 车身密封 + 隔声屏障 + 内饰吸声。
结语：从“参数竞争”到“体验竞争”
汽车车身与声学包装，是材料学、声学、结构力学与制造工艺的交叉学科。过去靠“堆厚重材料”换NVH；今天要在轻量化与电动化双重压力下，“克克计较”地用结构、材料与系统调校换声品质。
未来的车是移动第三空间：
车身更安全、更轻、更智能 声学包更环保、高效、定制化
掌握车身与声包的协同设计，不只是技术进阶，更是对用户“静谧体验”的承诺。
