E-Line创建与管理：评估线定义与审查
E-Line（Evaluation Line，评估线）是 SnRD 的核心概念，定义了异响分析中需要评估的接触界面。每条 E-Line 连接一个 Main 组件和一个 Secondary 组件，并在此处提取相对位移数据用于风险评估。本篇深入讲解 E-Line 的创建方式、参数设置、管理操作和审查流程，以及 Stick-Slip 材料数据库的使用方法。
一、E-Line 创建方式概述
SnRD 提供两种 E-Line 创建方式：自动创建（Auto）和手动创建（Manual）。两种方式各有优势，适用于不同的工程场景。
二、自动创建 E-Lines 与参数控制
自动创建 E-Lines 时，需要设置搜索容差（Search Tolerance）和采样间距（Spacing）两个关键参数。搜索容差控制自动搜索界面的范围——系统在 Main 组件表面搜索距离在容差范围内的 Secondary 节点，将其配对创建 E-Line。采样间距决定 E-Line 上评估点（E-Point）的分布密度，间距越小，评估分辨率越高，但计算量也相应增加。
间隙方向对齐
间隙方向（Gap Direction）的对齐是 E-Line 创建中的关键步骤。SnRD 提供两种间隙方向定义方法：Normal to Main（垂直于 Main 组件表面法向）和 In Plane to Main（位于 Main 组件平面内）。间隙方向决定了 Rattle 评估中 Z 轴的方向，必须与实际间隙的物理方向一致。

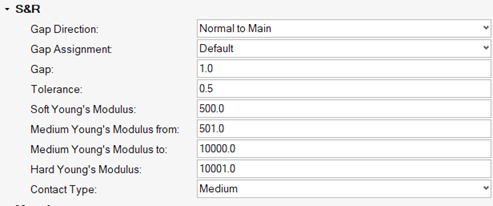

E-Line 类型：Rattle 与 Squeak
每条 E-Line 需要指定类型——Rattle 或 Squeak。Rattle 类型评估法向位移（Z 方向）与间隙的关系，Squeak 类型评估切向位移（X/Y 方向）与材料兼容性的关系。一条 E-Line 只能属于一种类型，如果同一界面同时存在 Rattle 和 Squeak 风险，需要创建两条不同类型的 E-Line。
三、手动创建 E-Lines 与参数设置
手动创建 E-Lines 允许工程师逐条定义评估线的位置、Main/Secondary 组件、间隙方向和类型。手动创建的核心优势是可以精确控制每条 E-Line 的参数，特别适用于关键界面的精细分析。
手动创建时，首先选择 Main 组件和 Secondary 组件，然后设置间隙方向方法和 E-Line 类型。在高级选项中，还可以设置搜索容差、采样间距、Gap 赋值方式等参数。Manual Realize 选项允许在创建 E-Line 时立即实现连接，将 E-Line 与具体的有限元节点关联。
参数提示：Search Tolerance 建议设置为模型平均单元尺寸的 1.5-2 倍，确保能搜索到相邻组件节点而不产生错误配对。Spacing 建议设置为 5-10mm，在保证评估分辨率的同时控制计算量。Gap 赋值优先使用 From DTS File，确保与设计规范一致。

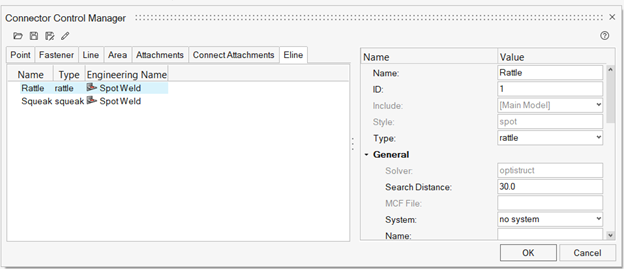

四、管理 E-Lines：Realize 与 Edit
E-Line 创建后，需要通过 Manage E-Line 工具进行管理。管理操作包括 Realize（实现）、Edit（编辑）和 Review（审查）。Realize 操作将 E-Line 的几何定义与有限元模型关联，在 Main 和 Secondary 组件上创建 RBE3 单元和 MPC 约束，用于提取相对位移。Edit 操作允许修改已创建 E-Line 的参数。
Manage E-Line 工具以表格形式列出所有已创建的 E-Line，显示每条 E-Line 的 ID、类型、Main/Secondary 组件、状态颜色和参数值。通过该表格，工程师可以批量选择 E-Line 进行 Realize、Edit 或删除操作。状态颜色反映了 E-Line 的就绪状态：绿色表示已实现，黄色表示未实现，蓝色表示已修改待实现，红色表示实现失败。
五、E-Line 审查与 Review 对话框

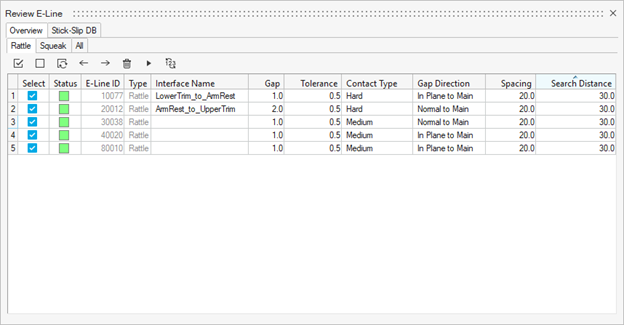

Review E-Lines 对话框是 E-Line 管理的核心界面，提供对所有 E-Line 的全面审查功能。在 Review 对话框中，工程师可以查看每条 E-Line 的详细信息，包括 ID、类型、Main/Secondary 组件名称、Gap、Tolerance、DTS Interface Name 映射状态和材料对映射状态。
审查对话框的核心功能之一是 DTS Interface Name 映射。将 DTS 文件中的界面名称映射到 E-Line 后，E-Line 自动获取 DTS 文件中定义的 Gap 和 Tolerance 值。映射状态以颜色标识——绿色表示已映射，灰色表示未映射。所有 Rattle 类型的 E-Line 都应完成 DTS 映射，以确保使用正确的设计间隙值。
导出前检查：在导出求解器文件前，确保所有 E-Line 的状态为绿色（已实现）。黄色或红色状态的 E-Line 表示缺少必要设置（如 DTS 映射、材料映射或 Realize 未完成），会导致导出的求解器文件不完整，求解时可能报错或产生不正确的结果。

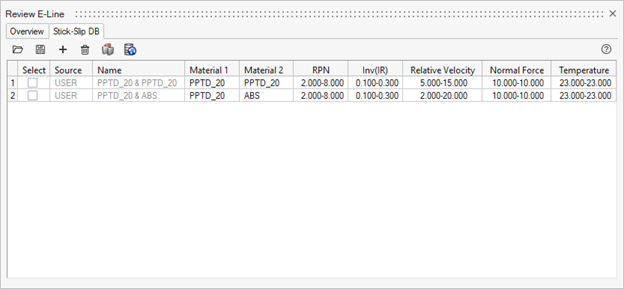

六、Stick-Slip 材料数据库
Squeak 评估依赖于材料对的粘滑特性数据（IR^-1 值）。SnRD 的 Stick-Slip DB（材料数据库）提供了材料对兼容性数据的管理功能。材料映射数据有三个来源，工程师可以根据数据可靠性需求选择使用。
1.AMDC（Altair Material Data Center）
：Altair 提供的在线材料数据库，包含大量材料对的粘滑测试数据。AMDC 数据覆盖面广，但需要在线访问和有效授权 2.内置数据库（Built-in DB）
：SnRD 自带的材料兼容性数据库，包含常用材料对的基本数据。内置数据库无需联网即可使用，适合快速评估 3.内部测试数据（Internal Test Data）
：企业自行测试的材料对粘滑数据，通常以 CSV 文件形式导入。内部测试数据最为可靠，反映了企业实际使用的材料组合特性
材料数据库的选择策略建议为：在概念设计阶段使用内置数据库或 AMDC 快速筛选，在详细设计阶段使用内部测试数据进行精确评估。对于关键 Squeak 界面，始终优先使用内部测试数据，以确保评估结果的工程可信度。
七、E-Point 管理与 LCS 旋转
E-Point（评估点）是 E-Line 上提取相对位移数据的具体 位置。每条 E-Line 上根据 Spacing 参数分布若干 E-Point，每个 E-Point 拥有独立的局部坐标系（LCS）。E-Point 管理包括 LCS 旋转和 RBE3 重定位两项操作。
旋转 LCS
LCS 旋转操作允许调整 E-Point 的局部坐标系方向。当自动创建的 LCS 方向与实际间隙方向不一致时，可以通过旋转操作将其调整到正确方向。旋转操作支持绕 X、Y、Z 轴的任意角度旋转，旋转后需要重新 Realize 以更新 RBE3 单元和 MPC 约束。
重定位 RBE3
RBE3 重定位操作允许调整 E-Point 的 RBE3 从节点分布。RBE3 单元的从节点决定了相对位移提取的参考范围，重定位可以优化从节点的选择，使提取的位移数据更具代表性。重定位后同样需要重新 Realize。
E-Line ID 编号规则
SnRD 中 E-Line 的 ID 编号有特定的规则。E-Line ID 的最小值为 10000，这是为了避免与模型中其他实体（如节点、单元、属性等）的 ID 冲突。当自动创建大量 E-Line 时，系统从 10000 开始递增分配 ID。手动创建 E-Line 时可以指定 ID，但不能低于 10000。E-Point 的 ID 从属于 E-Line，格式为 E-Line_ID + 顺序号。
ID 管理提示：在大型模型中，E-Line 和 E-Point 的数量可能达到数百甚至上千。良好的 ID 管理习惯有助于后续审查和结果解读——例如，可以按区域分组分配 ID 范围（仪表板区 10000-10999，车门区 11000-11999），方便按区域筛选和管理。
本篇全面讲解了 E-Line 的创建、管理和审查流程，涵盖了自动与手动创建方式、参数控制、间隙方向对齐、DTS 映射、Stick-Slip 材料数据库使用和 E-Point 管理等关键内容。这些操作是 SnRD 异响分析的核心环节，直接决定了评估的覆盖范围和准确性。
