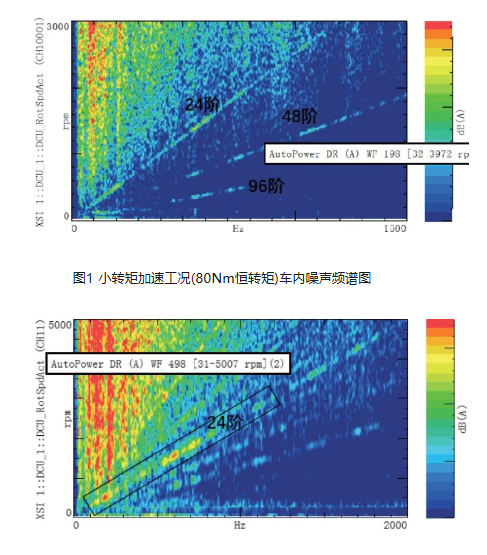

工程上这类啸叫最爱以阶次现身:24 阶、48 阶、96 阶(相对电机机械转频)。某纯电车型实车加速时,80 N·m 小转矩段车内同时冒 24、48、96 阶;峰值转矩段背景噪声一盖,人耳最烦的只剩 24 阶。
过去治这个,要么改磁钢、斜极、加定子筋,要么堆声学包。但有一支更便宜的派系——不动铁,动软件:在 dq 电流里注入特定谐波,让新力波和原力波反相抵消。
这篇就把这套“谐波注入治 NVH”的逻辑和实车结果讲透。

永磁同步电机三相电流理想是正弦,但实际跑起来,死区时间、管子压降、齿槽磁导变化,会在绕组里塞进一堆6k±1 次谐波:5、7、11、13、17、19……

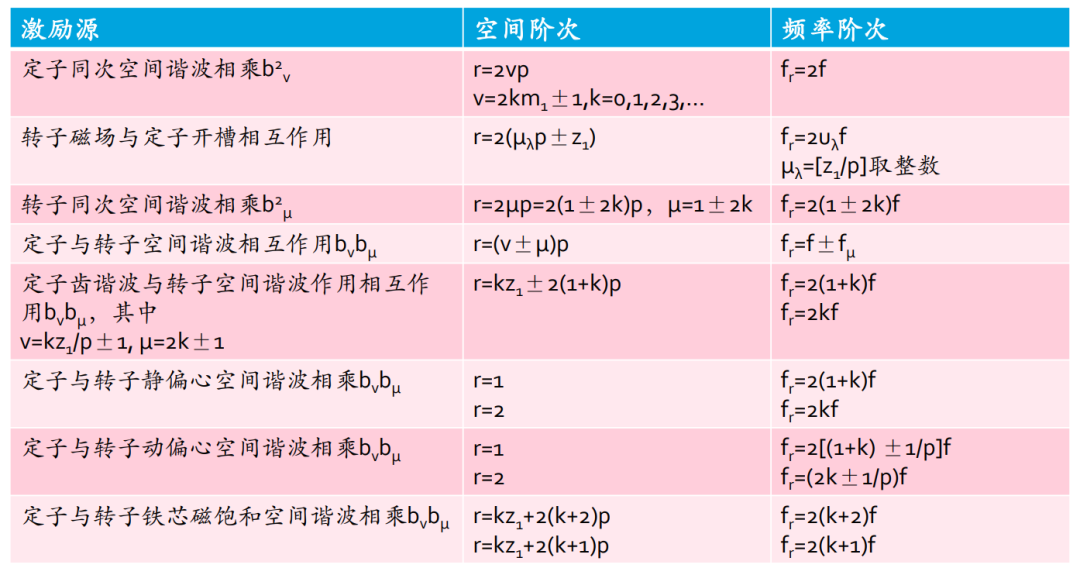

这些电流谐波和永磁体磁场一调制,径向电磁力波里就会出现:
5、7 次电流谐波 → 6 倍电频率激励 → 24 阶噪声(对 8 极机,极对数 p=4,6×4=24)
11、13 次 → 12 倍电频率 → 48 阶
23、25 次 → 24 倍电频率 → 96 阶
所以你听到的是“24 阶”,真正要动手的不是 24 阶本身,而是藏在电流里的 5/7 次分量。这是谐波注入能治本的前提:它从激励源改,不从传递路径捂。
小转矩段 24/48/96 都冒头,是因为背景声压低、掩蔽差;大转矩段人只骂 24 阶,不是 48/96 没了,是听不见了。
很多人字面误解:既然 5/7 次谐波致噪,那注入算法把它消掉不就行了?
不对。谐波注入的思路是反向构造:
在 5 次负序旋转坐标系、7 次正序旋转坐标系下,把三相电流做高阶 Park 变换;
用一阶低通把该次谐波电流提溜出来(在各次谐波坐标系里它是直流);
算一个幅值、相位可调的补偿电流,反变换回 abc 叠到 SVPWM 给定里。
叠进去之后,绕组里 5/7 次谐波含量可能没降甚至变了,但它和磁钢磁场新生成的径向力波,相位被刻意拧到和原啸叫力波差 180°,两者在定子齿内圆上一加,净径向力幅值塌掉,噪声就下去。
学术点说:注入 i 次谐波电流,会生成 i−1 和 i+1 倍频的补偿力波;调它的初始相位 θ,补偿力波相位跟着移 θ,而原极槽力波不动——这就是“调相位抵消”的物理基础。
重点:目标是径向力最小,不是电流 THD 最小。

文章里给的是离线查表式注入,每台机标定 4 个量:
q 轴 6 次谐波电流相位
q 轴 6 次谐波电流幅值
d 轴 6 次谐波电流相位
d 轴 6 次谐波电流幅值
调试顺序有讲究:先相位、后幅值;q 轴先于 d 轴。原因是相位决定抵消方向,幅值只决定抵消深度,方向错了加幅值只会把力波拧得更乱。
以 80 N·m 恒转矩加速、打 24 阶为例:
0–1200 r/min:原噪声已达标,不注;
1300–2200 r/min:q 轴相位 120° 时车内声压最低;
2400 r/min 以上:相位切到 150° 更优;
幅值扫下来,6 A 最低,但 5 A 已进目标线,量产取 5 A(留余量给温漂和磁饱和)。
转速边界做插值,避免参数跳变激起电流环抖动;3500 r/min 以上载波比掉、PI 提取失真,文章直接不标——这也是工程现实:谐波注入在低速中速段最香,高速得换随机 PWM 或硬件斜极补刀。

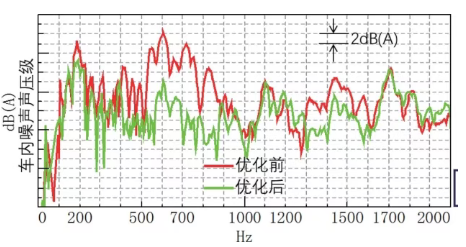

80 N·m 恒转矩加速,优化前后车内频谱对比:
24 阶:峰值几乎消失,声压级最大降 >10 dB(A)
48 阶:明显下沉
96 阶:小转矩段原本尖锐的那根线基本看不见了

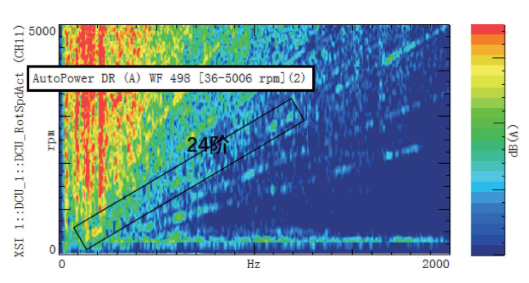

峰值转矩加速工况,背景噪声大,主要盯 24 阶:
优化后 24 阶车内声压最大降约 8 dB(A),主观评价从“刺耳啸叫”变成“轻微电磁声”
10 dB(A) 什么概念?声压级每降 10 dB,人耳主观响度大约减半。不是“小一点”,是“之前那个声音没了”。


这套方法很省钱(纯软件 OTA 就能推),但有边界:
只对电流谐波主导的阶次有效:24/48/96 阶若来自齿槽、偏心、磁钢充磁不均,注入只能削一部分;
幅值不能贪:文章取额定级 5 A 左右,超了电流环带宽外扩,会引出新高频振荡;
高转速失效:载波比下降后谐波坐标系提取精度垮,3500 r/min 以上别硬用;
要联合标定:和随机开关 PWM、转子分段斜极、定子局部加筋是同一条船上的,单靠注入做不到全转速静音。
所以文章结尾说得很克制:先频谱锁阶次 → 再标注入幅相 → 再联合振动电流噪声验证。它是一把手术刀,不是锤子。
电机电磁啸叫的隐藏链路是:
逆变器非线性 → 5/7 次电流谐波 → 6 倍电频径向力 → 24 阶车内纯音
谐波注入做的是在同一根链路上,主动塞一段“反相力波发生器”,用软件把电磁激励源先在数毫秒控制周期里按下去——不动一颗螺丝,车内掉 8–10 dB(A)。
这才是电动汽车 NVH 里,电控工程师最能悄悄立功的地方。
