小米增程SUV发布！看Ansys电驱动NVH仿真怎么啃这块硬骨头

导读：9月7号小米澎程发布会我看了，雷军一口气发了四款车，起售价20.99万到29.99万。说实话，作为在汽车NVH仿真这行摸爬滚打快十年的人，我对参数配置已经不太敏感了——我第一反应是：增程SUV，NVH怎么做的？

别嫌我职业病，做过增程项目的人都懂这句话。纯电车型的NVH好歹有个"安静"的底子，增程不一样——发动机一启动，整个动力总成的振动噪声水平直接上一个台阶。客户说"我要增程的续航、纯电的静谧"，听着像段子，其实是真需求。

小米澎程定位是家庭用户的大空间SUV，目标人群从追求驾驶性能的年轻人，变成了拖家带口、看重舒适性的家庭用户。对这部分人来说，"静谧性"不是锦上添花，是刚需。孩子在后排睡觉呢，增程器突然启动嗡一声，你看家长投不投诉。

所以今天这篇文章，不聊发布会那些热闹的，聊点实在的——电驱动系统的NVH仿真到底难在哪？ANSYS这套工具链能解决多少问题？哪些坑是我们踩过、你大概率也会踩的？全文都是项目里摸出来的经验，欢迎工程师评论区留言讨论。

一、为什么电驱动NVH这么难搞？跟燃油车根本不是一回事

很多刚接触电驱动NVH的工程师，容易拿燃油车那套思路来套——不就是动力总成噪声嘛，还能差到哪去？做过一个项目就知道，差远了。

燃油车的发动机噪声，主要是中低频的燃烧噪声和机械噪声，人耳对这个频段其实没那么敏感。而且燃油车本身就"应该有声音"，用户心理预期不一样。

电驱动完全是另一个故事。电机的电磁噪声、减速器的齿轮啮合噪声，全是高频的，动不动就1000Hz以上。这个频段正好是人耳最敏感的区域——同样是60dB，100Hz的噪声你可能觉得还好，2000Hz的啸叫能让你一分钟都不想多待。

说个直观的对比：

这还只是电机本身。放到整车上，振动通过悬置、副车架、车身结构一路传到车内，再经过声学空腔的放大和反射——最后乘客耳朵里听到的，是N条传递路径叠加的结果。

所以你问我电驱动NVH值不值得研究？我给你算笔账：

（1）用户体验层面：中汽研去年的一份调研说，新能源汽车用户投诉里，NVH相关的排前三。很多车主买电动车就是冲"安静"来的，结果高速上啸叫比燃油车还难听，心理落差有多大你自己想。

（2）成本层面：传统做NVH靠"试了改、改了试"，一轮样件几十万，三五轮下来就是几百万。仿真要是能提前把主要问题找出来，少做两轮样件，省下的钱够你买好几年仿真软件了。

（3）可靠性层面：振动大了不只是吵的问题——长期振动会导致紧固件松动、密封件老化、线束疲劳。NVH分析做好了，其实也是在提前排查可靠性隐患。

二、电驱动NVH仿真的五个"老大难"

做电驱动NVH仿真的，谁手上没几个"说多了都是泪"的故事？下面这五个难点，是我跟同行交流时被吐槽最多的，排名不分先后，个个都能让人头秃。

难点一：高频电磁噪声——算不准是常态，算准了是运气？

电磁噪声绝对是电驱动NVH里的头号难题。定子齿上的电磁力波一激发，整个定子轭部跟着振动，辐射出来的啸叫尖锐刺耳，而且频率跟转速成正比，加速的时候那个声音"呜——"地往上飘，特别明显。

电磁噪声仿真的核心其实就三步：算电磁力→算结构振动→算声学辐射。但每一步都有坑：

• 第一步电磁力，你得搞清楚是用气隙磁密积分还是直接提取节点力？不同方法结果能差好几个dB。

• 第二步结构振动，定子绕组怎么建模？是等效成质量还是详细建模？对模态频率的影响能到5~10%，这个误差在NVH里可不小。

• 第三步声学辐射，是用边界元还是无限元？模型大了算不动，模型小了精度不够。

还有一个行业里一直在争论的问题：电磁-结构耦合到底用单向还是双向？单向就是电磁力加载到结构上算振动，简单快；双向还要把结构变形反馈回电磁场，理论上更准但计算量翻好几倍。我的经验是——大部分工程问题单向耦合够用，但如果气隙很小、变形很大（比如高速大功率电机），双向耦合的影响就不能忽略了。

难点二：齿轮啮合振动——啮合频率好算，边频带才是噩梦

齿轮NVH是另一个让人头大的领域。很多新手觉得，不就是啮合频率嘛，齿数乘以转速，小学生都能算。等你真正做项目就会发现——啮合频率的峰值你可能算准了，但旁边那一圈边频带是怎么来的？为什么实测频谱上像梳子一样密密麻麻？

齿轮NVH仿真里，有几个参数特别敏感，稍微动一动结果就大变：

1、齿形修形：修形量几微米的差别，振动幅值能差好几个dB。但修形曲线怎么加？是直线修形还是抛物线修形？加在齿顶还是齿根？这些细节直接影响结果。

2、壳体柔性：很多人为了省计算资源，把减速器壳体设成刚性的。我劝你别省——壳体柔性对齿轮振动的影响，20dB都有可能。壳体的模态跟齿轮啮合频率要是撞上了，那就是灾难。

3、轴承刚度：轴承是用弹簧单元模拟还是用刚度矩阵？取值从哪来？供应商给的刚度曲线准不准？这些问题每个都能让你结果跑偏。

难点三：传递路径分析——贡献量最大的，不一定是最该优化的

做整车NVH的，传递路径分析（TPA）是基本功。但说实话，TPA这东西，做起来容易，做对了难。

电驱动系统的振动，通过悬置、传动轴、副车架等好几条路径传到车身，每条路径的贡献量都不一样。TPA的目标就是把每条路径的贡献拆开，然后针对性地优化。

现在TPA的方法也很多，经典TPA、工况TPA、OPA（运行传递路径分析），各有各的适用场景。我的建议是：

1、如果你有台架条件、能做激励测试，经典TPA精度最高，就是麻烦；

2、如果你只有整车工况数据，工况TPA和OPA更方便，但精度要打点折扣；

3、仿真阶段的TPA，ANSYS里用模态参与因子和节点贡献量分析，基本够用。

难点四：增程器启停瞬态噪声——稳态仿真的"舒适区"在这里失效了

增程车型的NVH有个纯电车型没有的特殊痛点：启停瞬态。

增程器启动的时候，转速从0瞬间拉到1500rpm左右，这个过程也就几百毫秒。启动冲击有多大？你可以想象一下——一个几十公斤的转子，几百毫秒内从静止加速到1500转，那个扭矩冲击可不是闹着玩的。停机的时候更坑，转速慢慢往下掉，中间经过某阶模态频率的时候，会产生明显的共振，车内会听到一声"嗡——"，特别掉价。

这个问题难在哪呢？我们平时做NVH仿真，大多是稳态的——定转速、定载荷。但启停是瞬态的，激励随时间快速变化，稳态方法根本不适用。

那瞬态动力学能不能算？理论上可以，但实际做起来你会发现——一个启停工况也就一两秒，但瞬态仿真可能要算好几天。而且瞬态结果怎么跟噪声对应？后处理又是一堆麻烦事。

工程上比较实用的做法是折中：选几个关键转速点做定频谐响应分析，看看共振风险；再结合瞬态动力学算启停冲击的峰值。虽然不是100%精确，但至少能把主要问题抓住。当然，如果你有更好的方法，欢迎评论区交流。

难点五：阻尼参数——NVH仿真的"万灵药"还是"背锅侠"？

最后说一个大家心照不宣的话题：阻尼。

做NVH仿真的，谁没调过阻尼？结果跟实测对不上，调阻尼；共振峰偏高，调阻尼；甚至连趋势不对，也有人先调阻尼试试。阻尼成了个"万灵药"，什么问题都能靠它来"修正"。

阻尼难获取，这是事实。结构阻尼、材料阻尼、接触阻尼、声学阻尼……每一种都不好测，而且很多还跟频率、振幅相关。但难获取不代表可以瞎取。

比较靠谱的做法是做实验模态分析（EMA），通过实测的模态参数反演结构阻尼比。这样得到的阻尼值至少有实验依据，不是拍脑袋来的。我们项目上的经验是：通过EMA修正过阻尼的模型，共振峰幅值的预测误差一般能控制在10%以内，个别峰可能稍大，但整体趋势是对的。

还有一点：不同结构的阻尼量级是不一样的。金属焊接结构的阻尼小，一般0.5%~2%；带橡胶衬套的结构阻尼大，可能5%~10%；声学空腔的阻尼又不一样。别整个模型统一用一个阻尼比，那是偷懒，不是工程简化。

三、ANSYS怎么解这些题？说说我们实际用的方法

上面说了这么多难点，不是为了劝退，是想让你有个心理预期——电驱动NVH确实不好做。但不好做不代表不能做，ANSYS这套工具链用熟了，大部分工程问题还是能搞定的。

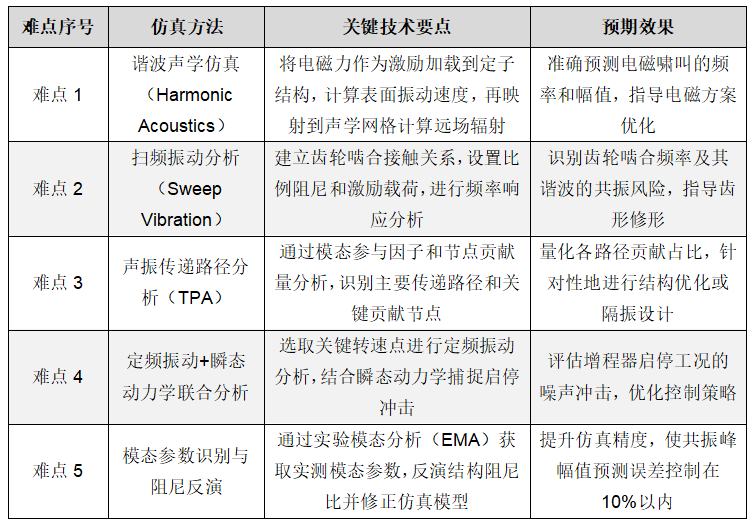

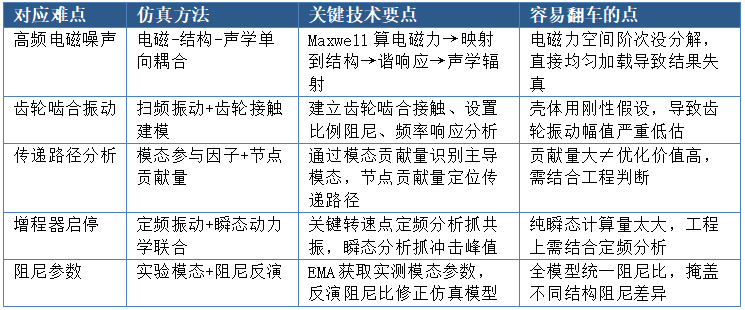

下面我结合项目经验，说说针对上面五个难点，我们通常是怎么解的。注意，这不是功能说明书，是实战方法，每个方法后面我都会说一下"容易翻车的地方"。

1、一个完整的电磁噪声仿真流程长什么样？

很多人问我，电驱动NVH仿真的完整流程到底是怎样的？我简单画了个步骤，你可以对照着看：

第一步：电磁仿真（ANSYS Maxwell）

• 目标：获取气隙磁密和电磁力波

• 关键：电磁力要做空间阶次分解，不要直接均匀加载

• 输出：各阶次电磁力的幅值和相位

第二步：结构谐响应分析（ANSYS Mechanical）

• 目标：计算定子表面的振动速度

• 关键：绕组等效建模要准确，壳体柔性要考虑

• 输出：结构表面振动速度分布

第三步：声学辐射分析（ANSYS Acoustics）

• 目标：计算远场辐射噪声

• 关键：结构网格到声学网格的映射要做好，否则误差很大

• 输出：声压级频谱、指向性等

2、仿真结果怎么验证？

做仿真的最怕别人问一句："你这结果准吗？"

我的经验是，仿真跟实测100%对上是不可能的，但你得知道误差在哪、有多大。一般我们从这几个维度对标：

（1）频率对标：主要峰值的频率位置对不对得上？差多少Hz？频率对不上，大概率是模型刚度有问题——要么是材料参数取错了，要么是连接关系没建好。

（2）幅值对标：主要峰值的幅值差多少dB？一般来说，工程上能做到±3dB以内就算不错了。差太多的话，先查阻尼，再查激励。

（3）趋势对标：转速变化的时候，噪声变化的趋势对不对？比如随转速升高，啸叫频率是不是线性增加？趋势对了，说明物理机制是对的；趋势不对，那问题就大了。

记住一句话：仿真是用来找问题、排方案的，不是用来代替测试的。仿真能告诉你"这个方案大概率比那个好"，但具体好多少，还得实测验证。

四、最后说点实在的：想系统学电驱动仿真，我整理了一门课

上面这些内容，说多不多说少不少，但其实只是电驱动NVH仿真的冰山一角。真要系统掌握，从几何建模到网格划分，从材料参数到动力学分析，从NVH到疲劳寿命，每一块都有不少东西要学。

我们团队做了这么多年汽车NVH仿真项目，踩过的坑、总结的经验，攒了厚厚一摞。去年开始，我们把这些内容系统整理成了一门课发布在仿真秀官网——《汽车NVH仿真必修课——汽车电驱动系统ANSYS仿真高级实战》。并为学员提供答疑解惑和配套学习资料，帮助工程师朋友快速高效进阶仿真级技能。

1、为什么要做这门课？

说句实在话，市面上讲ANSYS的教程不少，但真正聚焦电驱动系统、从工程实战出发的不多。很多教程教的是"软件怎么操作"，但工程师真正需要的是"遇到这个问题我该怎么办"。我们这门课，就是想补上这块缺口。

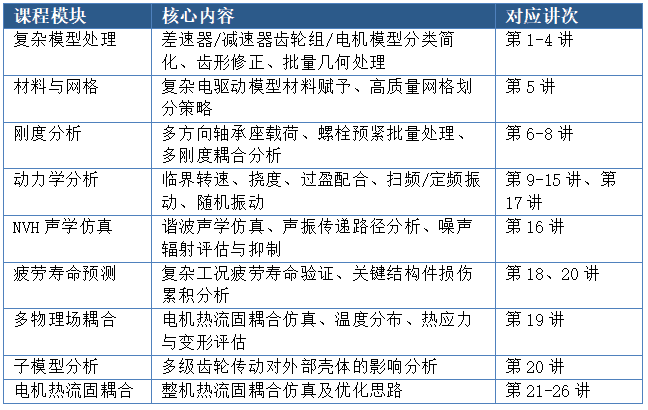

2、课程内容及大纲

课程已经加餐，一共26讲，从最基础的几何处理和网格划分讲起，一步步深入到动力学、NVH、疲劳、多物理场耦合。为什么这么安排？因为我们发现——很多工程师NVH做不好，问题根本不在NVH本身，而在前面的建模环节。模型建错了，后面再高级的分析方法都是白搭。

3、学完能达到什么水平？说具体点：

（1）能独立完成电驱动系统的结构动力学分析，包括临界转速、谐响应、随机振动等；

（2）能做电磁噪声仿真的全流程，从电磁力提取到声学辐射计算，结果跟实测误差控制在合理范围；

（3）遇到齿轮啸叫、增程器启停冲击这类常见问题，知道从哪入手排查、怎么优化。

当然，光靠一门课就想成为NVH专家是不现实的——NVH这个领域，经验比什么都重要。但至少，这门课能帮你少走两年弯路，把我们踩过的坑提前告诉你。有问题，欢迎来VIP群与学员讨论，我也会你答疑解惑哦，有兴趣的朋友可以了解一下。觉得有用就学，觉得没用就当看了篇技术文章，也不亏。
