电池包壳体铝型材设计解析

4小时前浏览13
电池包壳体不是简单的铝盒子。它既承受电芯、冷却系统和附件的重力与惯性载荷,又要在侧碰、柱碰、托底、振动和车身扭转中维持电芯生存空间,同时提供密封、安装、热管理及整车连接界面。铝挤压型材可沿长度方向形成复杂多腔断面,把材料布置到最需要的位置,并把承载、吸能、连接和功能集成到一个零件中。有效设计的关键并非单纯增加壁厚,而是围绕载荷路径建立位置、功能、失效模式和断面之间的对应关系。

一、整体架构与载荷路径

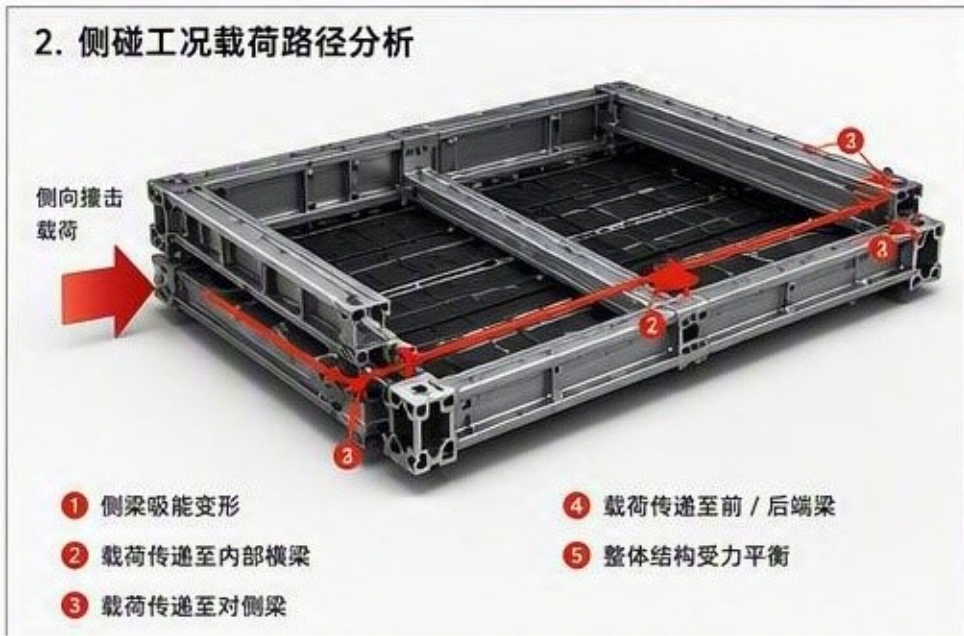

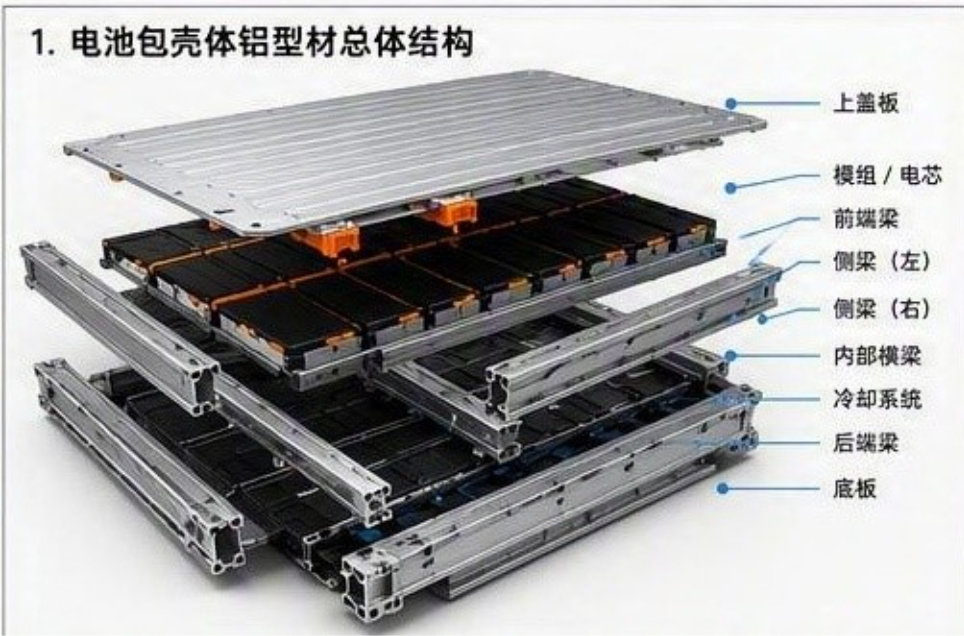

典型铝合金电池包壳体由前后端梁、左右侧梁、内部横梁或纵梁、底板、上盖及角部节点组成。长直边梁和横梁具有近似恒定断面,最适合挤压制造;底板和上盖则通常采用板材冲压、辊压或大幅面铝板。设计时应把全部型材视为闭合环状框架和内部网格,而不是若干独立梁。框架闭合后,侧向载荷可从受撞侧进入侧梁,再经横梁分配到对侧边框和车身挂点;垂向载荷则通过底板、横梁及挂载点形成短而连续的传力链。

二、先分析工况,再确定断面

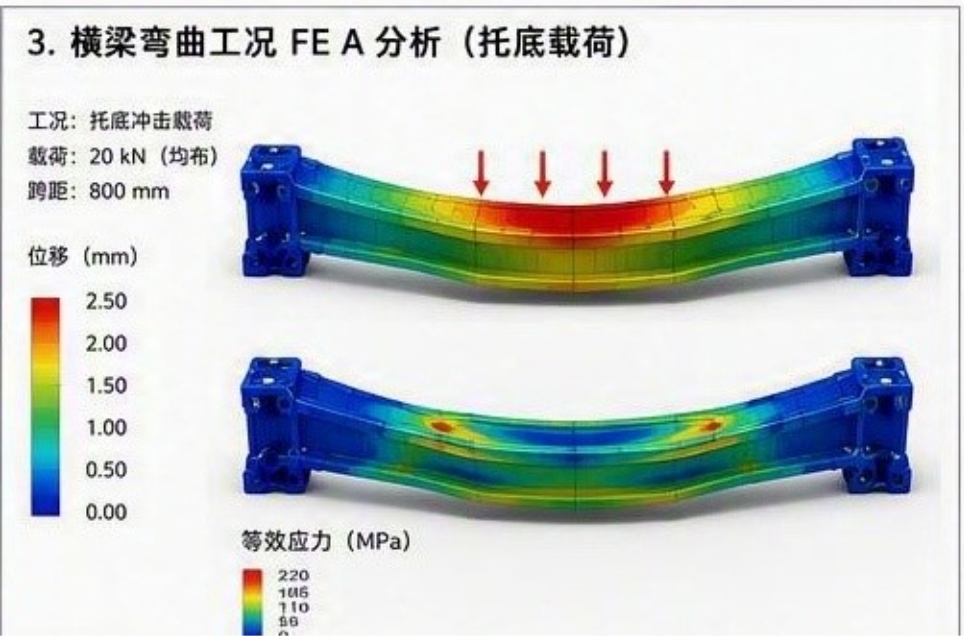

概念阶段应建立工况矩阵。静态工况包括整包重力、吊装、举升和安装预紧;耐久工况包括路面输入、车身扭转及连接点疲劳;安全工况包括侧碰、柱碰、正碰、后碰、托底和异物侵入。各工况的主导失效不同:侧碰更可能引起侧梁局部压溃、横梁弯曲和节点撕裂;托底更可能导致底板凹陷、横梁弯曲及电芯间隙被侵占;扭转载荷则容易在角部、焊缝、螺栓孔与材料过渡区形成疲劳热点。
简化梁模型可快速判断优化方向。抗弯刚度与弹性模量E和截面二次矩I的乘积EI相关。铝合金弹性模量变化有限,因此提高截面高度、拉开上下壁距离和形成闭口腔体,通常比平均加厚全部壁更有效。吸能构件则应关注平均压溃力、峰值力和有效变形行程。尖角、突变壁厚、过密肋板及孔洞会诱发提前开裂或不稳定屈曲,应通过圆角、渐变和合理分腔控制失效顺序。

三、不同位置铝型材的设计原则

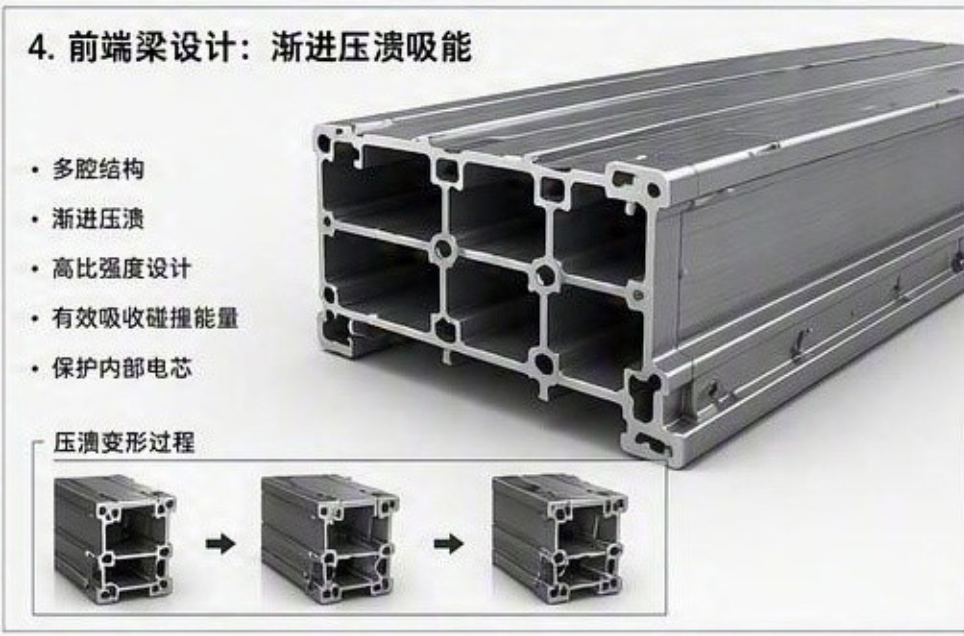

1. 前端梁与后端梁

前后端梁主要承受纵向惯性载荷,也为高压盒、冷却接口和车身连接提供边界。断面宜采用双腔或多腔结构,使外侧腔优先变形、靠近电芯一侧保持完整。隔板不宜全部在同一截面终止,以免形成贯通薄弱面;端部机加工孔、排液孔和螺栓窗口应避开高应力折叠区。若整车已有独立吸能盒,电池端梁可偏重刚度和密封;若端梁参与吸能,则要预留可控压溃行程,并考虑碰撞后的可更换性。

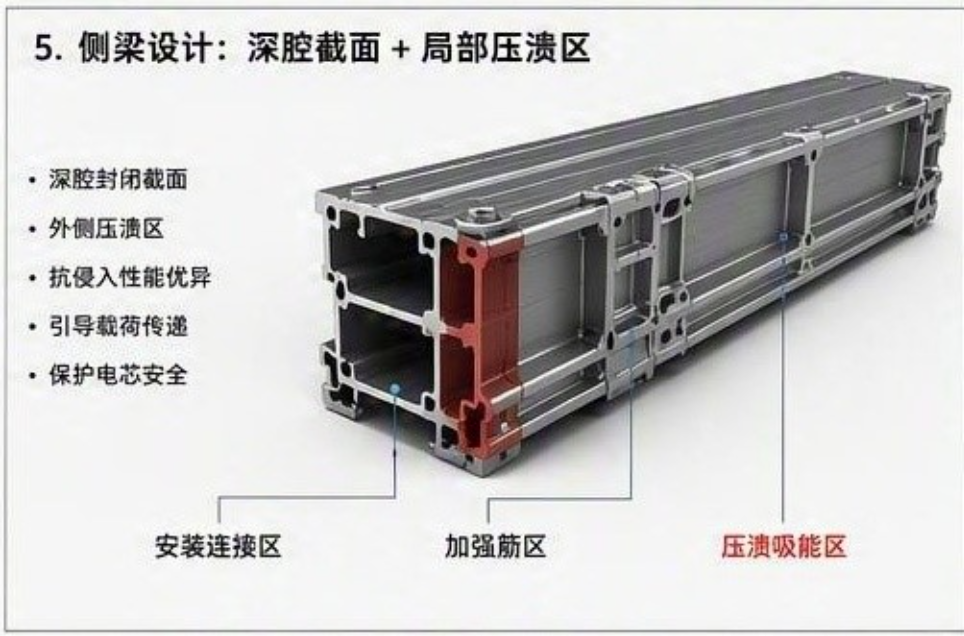

2. 左右侧梁

侧梁往往是壳体中最关键的挤压件,因为侧碰可用变形空间短、峰值载荷高。基本原则是外侧吸能、内侧隔离、上下壁连续。外侧可布置较薄牺牲腔或触发特征,引导稳定折叠;靠近电芯的内壁应具备较高抗侵入能力,并与横梁端部形成可靠支撑。应充分利用Z向空间增加截面高度,闭口多腔结构有利于抑制扭转和局部鼓曲。挂点附近可局部加强,但刚度必须平滑过渡,避免载荷集中到单个孔位。

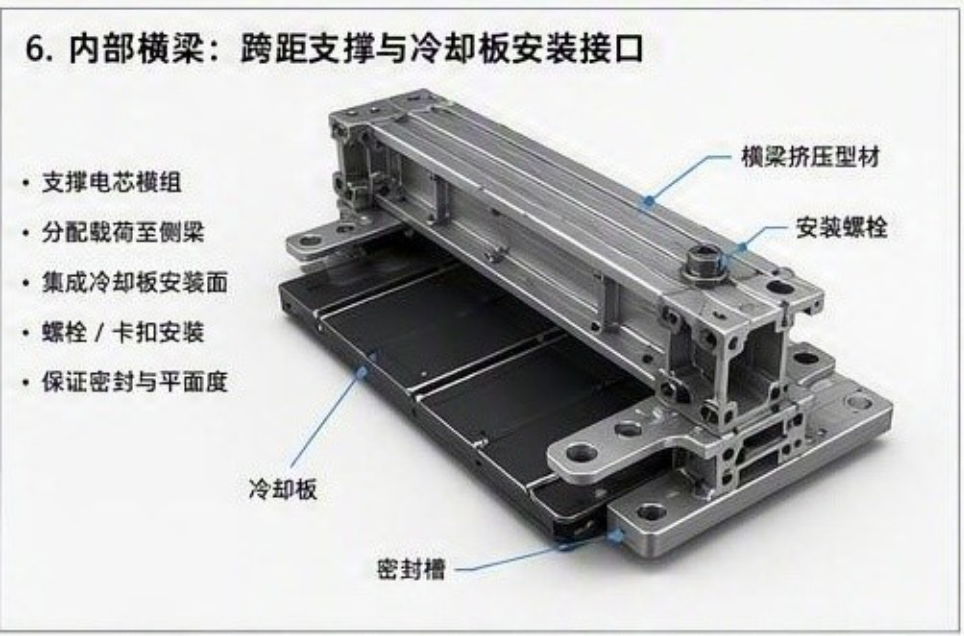

3. 内部横梁

内部横梁将两侧边梁连接成整体,同时支撑电芯、模组、冷却板和底护板。其核心不是越硬越好,而是将集中载荷分解为多条较小的传力路径。横梁间距应结合电芯排布、底板允许挠度、托底接触范围和装配通道确定。高度受限时,可通过增加腔数、优化上下壁厚和隔板方向提升材料效率。横梁与侧梁的连接必须同时传递轴力、剪力和弯矩;短焊缝或单排紧固件可能使横梁在侧碰中提前脱开。

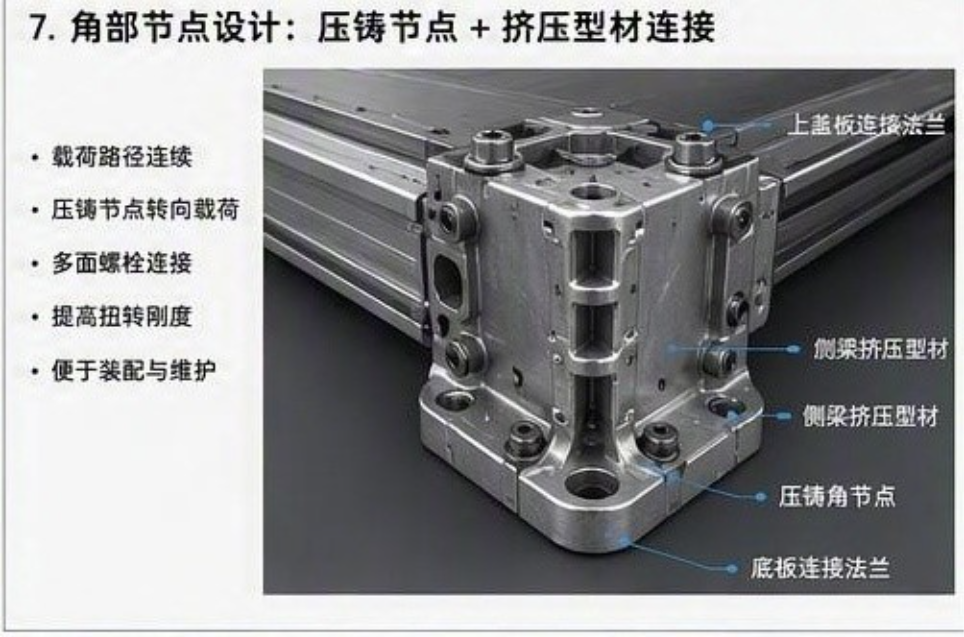

4. 角部与节点

角部是纵梁、横梁、密封法兰和车身挂点的交汇处,载荷方向在此改变,因此节点通常比梁本体更容易成为短板。节点应避免刚度突变和焊缝端部落在峰值应力区,可采用加长搭接、角撑、铸铝连接件或局部套芯扩大载荷扩散面积。焊接会引入热影响区和变形,机械连接会产生孔边承压与剥离,结构胶则依赖表面处理、胶层厚度和固化窗口。节点评审还应检查工具可达性、排屑排液和返修路径。

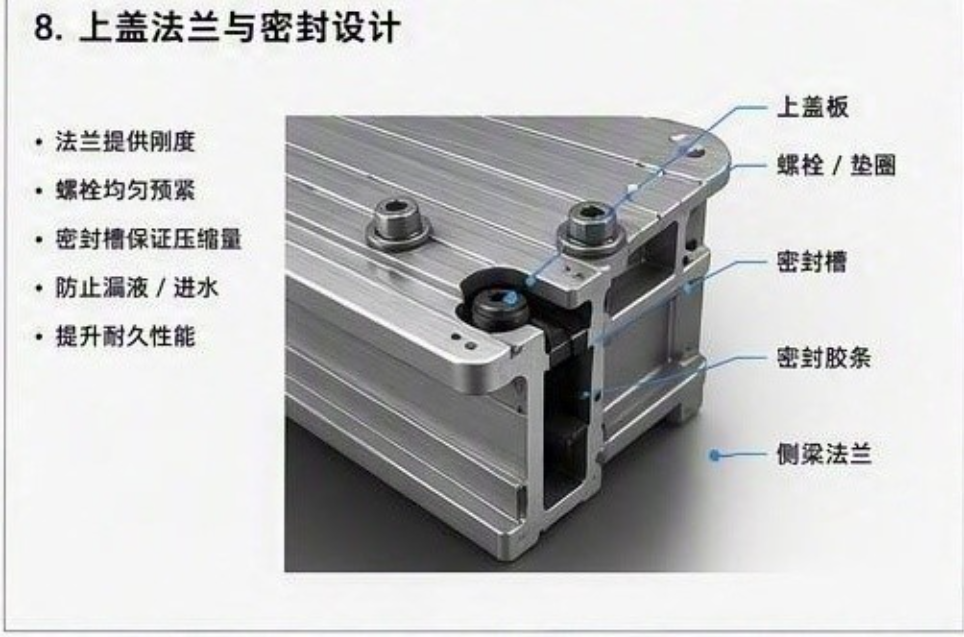

5. 上盖法兰与密封区

密封法兰虽然不是主要碰撞吸能件,却必须在螺栓预紧、胶条反力、温度循环和车身扭转下维持连续压缩。法兰过薄或悬臂过长,会在相邻紧固点之间产生波浪形翘曲,使密封压缩率不均。设计时应缩短悬臂,在螺栓线下方设置支撑壁,并避免在密封路径上设置焊缝台阶、尖角和交叉接头。螺栓间距应结合上盖刚度、密封材料压缩曲线和气密试验共同优化。

四、断面与制造的通用准则

材料应优先布置在外轮廓及上下壁,以提高截面模量;低应力腹板可以减薄,但必须满足挤压稳定性和模具寿命要求。多腔、对称或近对称断面有利于控制压溃姿态,必要时可采用触发槽控制起皱位置。应避免极小圆角和突然壁厚变化,因为这些特征既增加挤压偏流和模具风险,也会造成局部应力集中。大孔、长槽和端部切口会削弱剪切流,应通过位置迁移、翻边、套筒或局部补强控制。

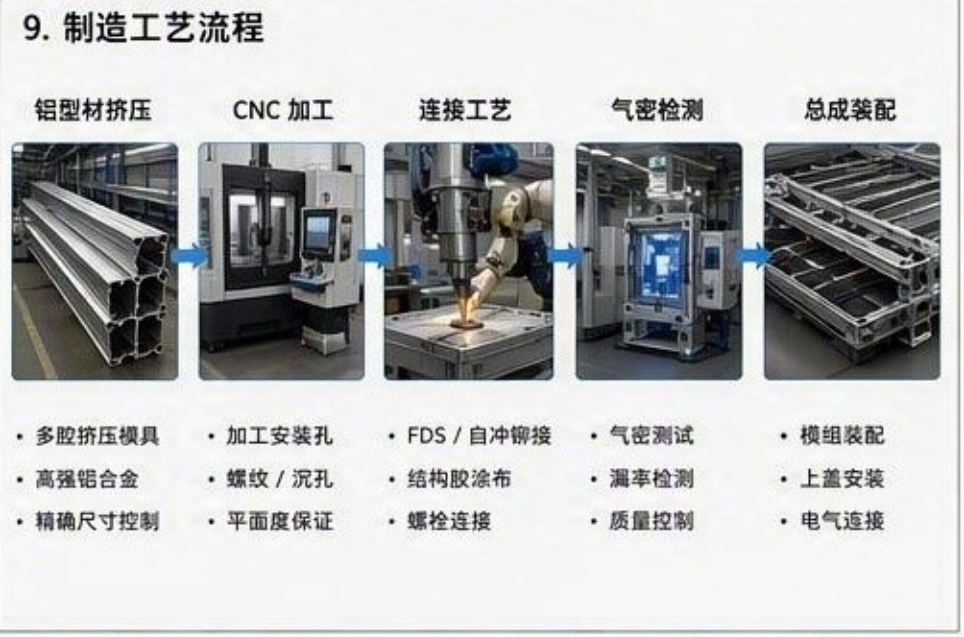

型材设计不能在CAE完成后再交由工艺收尾。薄壁深腔会增加模具挠曲、偏流和尺寸波动;大量机加工虽可解决接口问题,却增加节拍、切屑、刀具消耗和零件变形。应优先采用锯切、冲切和少量关键面机加工。焊接方案需要预留装夹与变形补偿,机械连接需要保证工具可达,胶接结构则应形成稳定胶层间隙、溢胶空间和在线检测特征。

五、验证方法与常见误区

验证宜采用手算或简化模型、局部有限元、整包有限元、台架试验和整车试验的分层路径。局部模型用于筛选腔数、壁厚和触发特征,整包模型用于检查载荷路径、连接失效和电芯侵入量,试验用于验证材料批次、焊缝、胶接、紧固和制造偏差共同作用下的真实表现。除峰值应力外,还应关注塑性应变、吸能、压溃行程、节点力、螺栓载荷、密封面相对位移和电芯最小间隙。
常见误区包括:只看单根梁强度而不看载荷如何进入和离开;为提高刚度而平均增厚所有壁;在高应力区设置大孔或焊缝结束点;横梁强但节点弱;密封法兰与吸能腔共用变形路径;概念阶段忽略挤压方向、模具分流和机加工可达性。优秀方案通常不是壁厚最大的方案,而是载荷路径最清晰、失效顺序最可控、制造波动最容易吸收的方案。

六、结语

电池包壳体铝型材设计的本质,是用断面几何组织载荷。前后端梁强调渐进压溃和维修边界,侧梁强调短行程吸能与抗侵入,内部横梁强调跨距支撑与多路径分流,角部节点强调载荷转向和连接可靠性,密封法兰强调长期稳定的面外刚度。只有把材料、断面、节点、工艺、公差和验证放入同一套设计逻辑,才能在轻量、安全、可制造和可维护之间取得可靠平衡。
