SnRD 教程二:品质感静态分析

2小时前浏览44

在上一篇教程中,我们学习了 SnRD 的动态异响分析流程,掌握了如何评估振动载荷下的 Rattle 和 Squeak 风险。然而,异响问题并非只在动态工况下出现——当用户用手按压仪表板、推拉车门、触摸内饰件时,结构的静态变形和坚固性同样直接决定了品质感受。本篇教程聚焦 SnRD 的静态品质感分析(Static Solidity),帮助你评估产品在静态载荷下的结构强度与触摸品质。

一、教程概述

本教程为 SnRD 中级教程,核心目标是使用 SnRD 识别静态载荷下的品质感问题。与动态分析关注振动响应不同,静态分析关注的是结构在恒定载荷下的变形量、应力分布和结构坚固性。这些指标直接影响用户对产品品质的主观感受——一个按压时明显下陷的仪表板,即使没有异响,也会给用户留下"廉价、不牢固"的负面印象。

核心目标:通过 SnRD 的静态分析功能,量化评估结构在静态载荷下的变形与坚固性,识别结构薄弱区域,为品质感优化提供数据支撑。这是将"品质感"这一主观概念转化为可量化工程指标的关键步骤。

二、品质感概念解析

品质感(Perceived Quality)是用户对产品品质的主观感受,它不完全等同于产品的客观质量指标,而是用户通过视觉、触觉和听觉等感官形成的综合印象。在汽车内饰领域,品质感尤其依赖于触摸点(Touch Points)的静态表现。

SnRD 中的静态坚固性(Static Solidity)分析,正是评估结构在静态载荷下的强度和变形的专门工具。它量化回答一个关键问题:当用户施加一定大小的力(如按压、推拉)时,结构会产生多大的变形?变形是否在可接受的范围内?哪些区域最为薄弱?

静态坚固性的评估维度

  • 1.变形量

    :结构在载荷作用下的位移响应,直接关联用户感知到的"软硬"程度
  • 2.应力分布

    :识别高应力区域,判断结构是否存在局部强度不足的风险
  • 3.界面间隙变化

    :静态载荷导致的相邻部件间隙变化,间接评估潜在异响风险
  • 4.结构刚度

    :载荷与变形的比值,反映结构整体的抗变形能力

三、静态分析 vs 动态分析

SnRD 同时支持静态和动态两类分析,二者在评估目标、载荷类型和关注结果上有本质区别。理解两者的差异,是正确选择分析方法的前提。

对比维度
静态分析
动态分析
评估目标
结构强度与品质感
振动响应与异响风险
载荷类型
恒定力、压力、位移
频率相关动态载荷
关注结果
触摸点变形、应力、坚固性
相对位移、间隙变化、SnR Index
典型场景
按压仪表板、推拉车门
车辆行驶中的振动异响
求解类型
线性静力学分析
频率响应分析
关键认知:静态分析和动态分析并非二选一,而是互补关系。静态分析评估"结构是否结实",动态分析评估"是否会异响"。完整的品质评估需要两者结合——一个结构坚固但容易异响的设计,和容易变形但不异响的设计,都不是好方案。

四、步骤一:导入模型

静态分析的前置步骤与 UC1 动态分析完全一致。首先在 HyperMesh 中导入有限元模型,确保模型包含完整的网格、材料属性和单元属性。导入操作通过 SnRD 工具栏上的Import按钮完成,支持常见的求解器模型格式。

模型导入后,SnRD 会自动识别模型中的材料、属性和组件信息,并组织到 SnRD 的工作环境中。此时需要检查模型完整性,确认所有需要分析的部件均已正确加载,材料属性和单元属性均已正确定义。

五、步骤二:创建 E-Lines

E-Lines(Evaluation Lines)是 SnRD 进行界面分析的基础几何,用于定义相邻部件之间需要评估的接触界面。静态分析中同样需要创建 E-Lines,创建方法与 UC1 教程中完全相同,请参考第一篇教程的详细说明。

需要特别注意的是,静态分析中 E-Lines 的选择会影响后处理结果的覆盖范围。建议根据品质感评估的关注区域,有针对性地创建 E-Lines,确保关键触摸点及其周边界面均被纳入分析范围。

六、步骤三:定义静态工况

这是静态分析与动态分析在操作流程上的核心区别。动态分析使用 Dynamic Event 工具定义频率相关载荷,而静态分析使用Static Loadcase工具定义恒定载荷。在 SnRD 工具栏上点击 Static Event 图标,进入静态工况创建流程。

静态工况创建

载荷类型选择

SnRD 的静态分析支持三种基本载荷类型,可根据实际评估场景灵活选择:

  • F力(Force)

    :在指定节点施加集中力,模拟用户按压、推拉等操作
  • P压力(Pressure)

    :在面上施加分布压力,模拟均匀按压载荷
  • D位移(Displacement)

    :在指定节点施加强制位移,模拟装配预紧或变形约束

选择施加载荷的节点

定义载荷后,需要在模型上选择载荷施加的具体 位置。对于品质感评估,施力节点通常选择用户实际触摸的位置,如仪表板表面、门把手、中控面板等。SnRD 提供便捷的节点选择工具,支持单个选择和批量选择。

选择节点

以仪表板下控制面板为例,选择需要评估的触摸点节点。这些节点的位置应尽量贴近用户实际操作的位置,确保分析结果具有工程代表性。

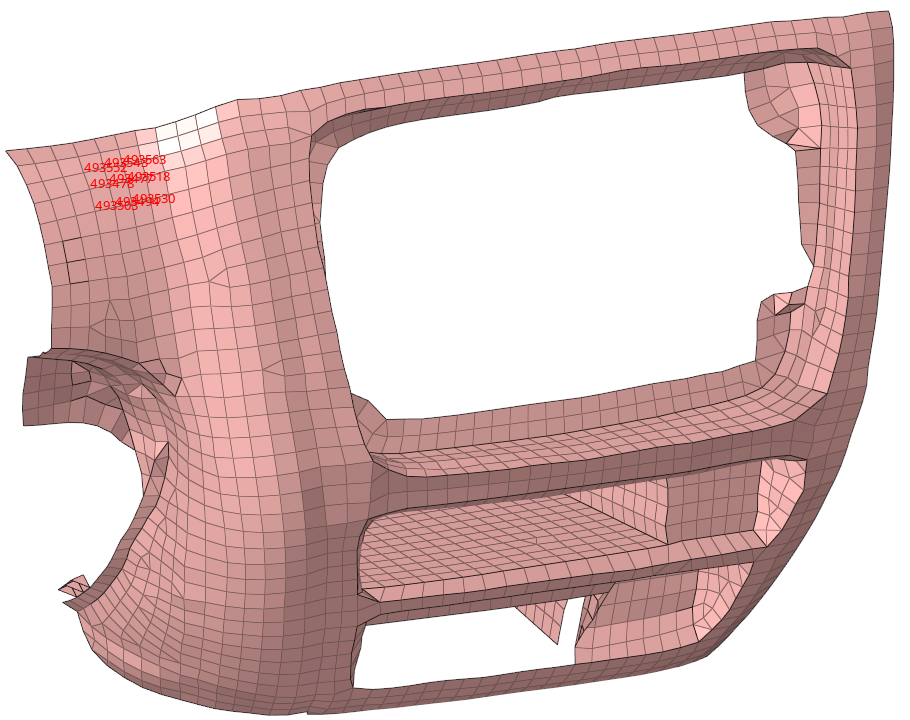

下控制面板节点

静态载荷施加方式

SnRD 提供两种静态载荷施加方式,满足不同工程场景的需求:

  • 1.手动创建

    :通过微对话框(Microdialog)逐一定义载荷参数,包括载荷类型、幅值、方向和施加节点。适合载荷数量较少、需要精细控制的场景
  • 2.CSV 导入

    :将预先准备好的载荷定义表(CSV 格式)批量导入,一次性定义多个载荷工况。适合工况数量多、需要批量管理的场景

CSV 导入方式在大规模品质感评估中 特别高效。CSV 文件中每行定义一个载荷工况,包含工况名称、载荷类型(F/P/D)、施加节点 ID、载荷幅值和方向等字段。通过一次导入,可以快速创建数十甚至上百个静态工况,覆盖所有需要评估的触摸点。导入后,所有工况会自动出现在 SnRD 的工况列表中,方便统一管理和审查。

微对话框约束定义
操作提示:在定义静态载荷时,载荷幅值应参考实际使用场景中的典型力值。例如,用户按压仪表板的典型力值约为 30-50N,推拉车门的力值可能达到 100N 以上。合理设定载荷幅值,才能获得有工程意义的评估结果。

七、步骤四:审查工况并导出

完成静态工况定义后,需要审查所有已创建的工况,确认载荷类型、幅值、方向和施加位置均正确无误。SnRD 提供 Review Loadcases 工具,以列表形式展示所有工况信息,方便逐一核对。

审查静态子工况

确认工况无误后,通过 Export 工具将模型和工况信息导出为 OptiStruct 求解器输入文件。导出过程中,SnRD 会自动生成静态分析所需的求解器卡片,包括载荷步定义、输出请求等,无需手动编写。

在审查工况时,应特别注意以下几点:确认每个工况的载荷类型标记正确(F/P/D),避免力与位移混淆;检查载荷方向是否与实际使用场景一致,例如按压载荷应垂直于触摸表面;确认约束条件合理,避免过约束或欠约束导致结果失真。这些细节虽然看似简单,但对分析结果的准确性有直接影响。

SnRD 的审查工具还支持工况的可视化预览——在列表中选择某个工况后,模型上会高亮显示该工况的施力节点和约束位置,方便工程师直观确认载荷施加位置是否正确。这一可视化功能在工况数量多时特别有用,可以快速排查定位错误。

八、步骤五:OptiStruct 求解

将导出的求解器文件提交给 OptiStruct 进行线性静力学分析。OptiStruct 会求解结构在静态载荷下的平衡方程,输出位移、应力和应变等结果。求解完成后,结果文件(通常为 H3D 格式)将被 SnRD 的后处理模块读取。

静态分析的计算速度通常远快于动态频率响应分析,因为它不涉及模态提取和频率扫描,只需求解一次线性方程组。这使得静态分析非常适合在设计早期快速评估多个方案的结构品质。

在求解设置方面,静态分析不需要定义频率列表和阻尼参数,求解器卡片更为简洁。OptiStruct 的线性静力学分析使用 STATSUB 卡片定义静态子工况,LOAD 卡片定义载荷,SPC 卡片定义约束。SnRD 在导出时会自动生成这些卡片,工程师通常无需手动修改。

对于包含多个静态工况的分析,OptiStruct 支持在一次求解中处理所有子工况,进一步提高计算效率。求解完成后,所有子工况的结果将存储在同一个结果文件中,SnRD 后处理模块可以一次性加载并逐一查看。

九、步骤六:后处理静态分析结果

求解完成后,回到 SnRD 的后处理模块(SnRPost),加载模型和结果文件。SnRD 会自动识别静态分析结果,并提供专门的后处理页面,用于评估静态坚固性和品质感指标。

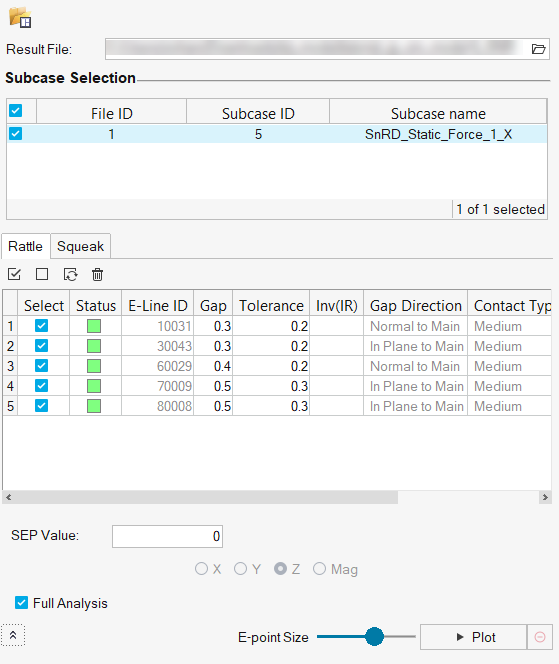

后处理界面

静态坚固性评估

后处理的核心是静态坚固性评估。SnRD 将静态分析结果与 E-Lines 定义的界面信息结合,计算每个界面在静态载荷下的间隙变化、变形量和应力水平,并以可视化方式呈现。

静态坚固性评估的结果以界面为单位组织。对于每条 E-Line,SnRD 报告其在静态载荷下的法向相对位移(即间隙变化量)、最大变形位置和局部应力水平。这些界面级结果与全局变形云图和应力云图互补,提供了从整体到局部的完整评估视图。

在结果可视化方面,SnRD 支持多种展示模式。云图模式以颜色映射展示变形或应力的空间分布;向量模式以箭头展示变形方向和大小;动画模式以动态方式展示载荷施加过程中的变形演化。工程师可以根据评估需求选择最合适的展示模式。

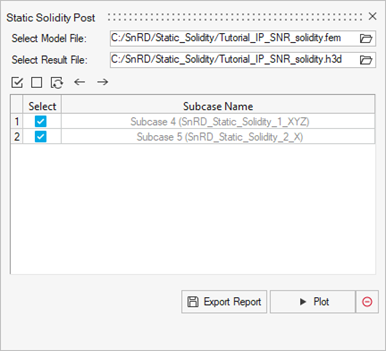

静态坚固性后处理

变形和应力结果

变形云图直观展示结构在静态载荷下的位移分布,帮助识别变形最大的区域。应力云图则揭示结构内部的高应力区,判断是否存在局部强度不足的风险。两者结合,可以全面评估结构的静态表现。

在解读变形结果时,除了关注最大变形量的绝对数值,还应关注变形的分布模式。均匀的变形分布通常意味着结构设计合理,载荷传递路径顺畅;而局部集中的变形则提示该区域可能存在刚度不足或载荷传递路径设计不当的问题。

应力结果的评估需要结合材料的许用应力进行判断。对于金属件,通常以屈服强度作为评估基准;对于塑料件,则需要考虑材料的屈服特性和长期使用下的蠕变行为。SnRD 的静态分析基于线性假设,当变形量超过材料线性范围时,应考虑进行非线性分析以获得更准确的结果。

Rattle 和 Squeak 摘要

即使是在静态分析中,SnRD 也会生成 Rattle 和 Squeak 摘要页面。这是因为静态载荷导致的界面间隙变化,可能使原本安全的界面变为潜在异响风险界面。这些摘要为后续动态分析提供了重要参考——静态分析识别出的高风险界面,应在动态分析中重点关注。

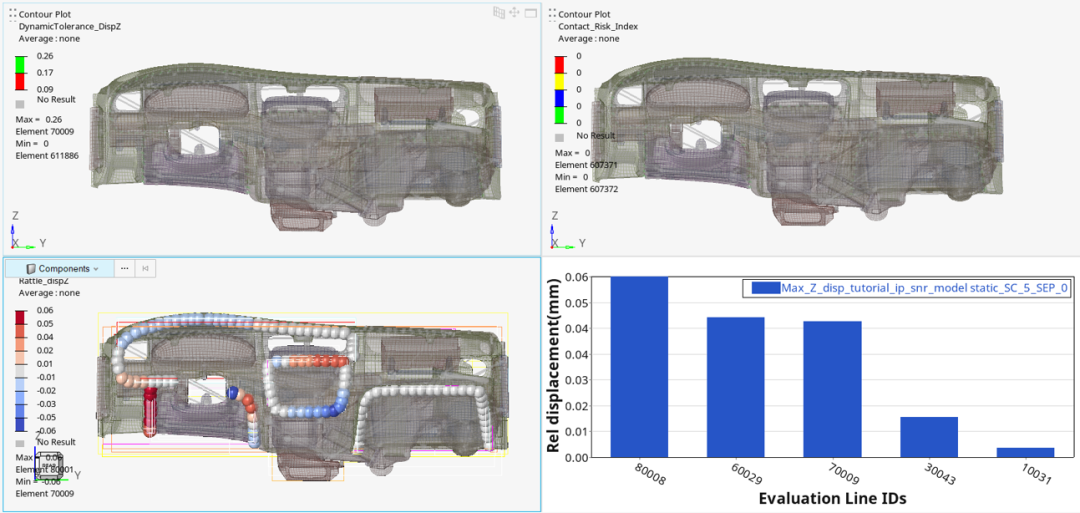

Rattle摘要

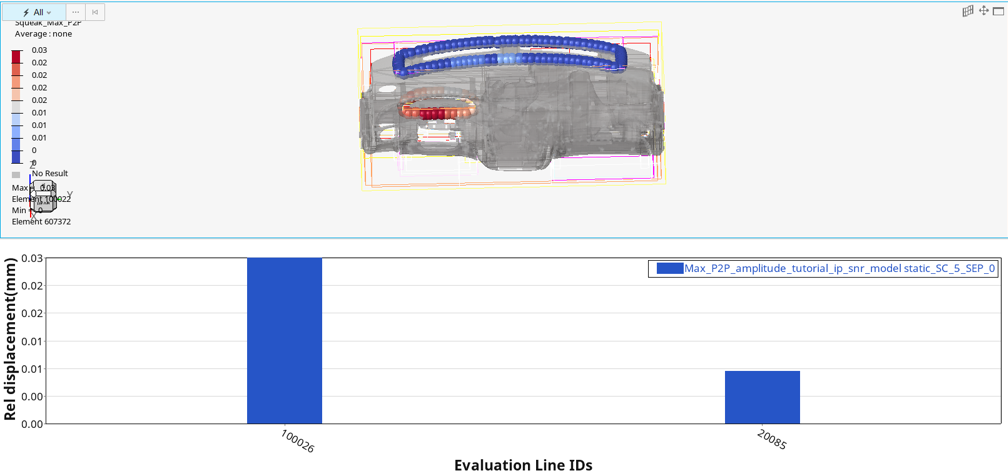

Squeak摘要
后处理完成

结果导出与报告

SnRD 支持将静态分析结果导出为 PowerPoint 报告,方便与设计团队和项目管理方沟通。报告内容包含变形云图、应力分布、坚固性评估摘要和风险界面清单,是一份完整的品质感评估文档。

PowerPoint 报告的自动生成功能大大减少了工程师的后处理工作量。报告模板预设了标准的页面布局和内容组织方式,确保每次输出的报告格式一致、内容完整。工程师只需在生成后进行少量个性化编辑(如添加项目信息、结论摘要),即可用于正式汇报。

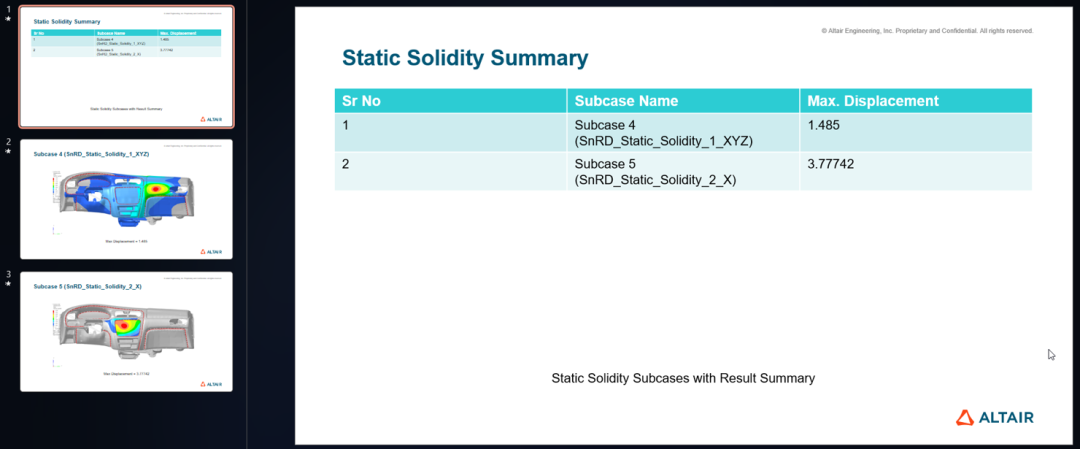

PowerPoint报告

十、静态分析的工程意义

静态品质感分析的工程价值远不止于"好看"。它直接关联用户的品质感知和购买决策。在汽车行业,消费者在展厅中触摸、按压、推拉内饰件的第一印象,往往决定了他们对整车的品质定位。一个结构坚固、变形适度的内饰,传递的是"精工细作"的品牌信号。

研究表明,用户对品质感的感知具有锚定效应——第一次触摸的体验会成为后续评价的基准。如果首次接触时感受到明显的松动或下陷,即使后续使用中产品功能完好,用户对品质的负面印象也难以改变。因此,静态品质感是"第一印象"的关键组成部分,必须在设计阶段就严格把控。

从竞品对标角度看,静态品质感分析提供了客观可比的量化指标。传统上,品质感评估依赖于主观评价,不同评价者之间的一致性差,难以用于竞品对标。SnRD 的静态分析将品质感转化为变形量、应力等客观指标,使不同方案、不同车型之间的比较有了统一基准。

工程价值:静态分析能够及早识别结构薄弱区域,在设计阶段就发现"按压下陷过大""推拉松动"等品质问题。这些问题若在量产后才暴露,修改成本将呈数量级增长。SnRD 的静态分析为品质感提供了前置评估能力,是"品质前置设计"理念的重要工具支撑。

十一、静态坚固性评估的关键指标

静态坚固性评估依赖一系列量化指标,工程师需要理解每个指标的物理含义和评判标准:

指标
物理含义
工程意义
最大变形量
载荷作用下的最大位移
直接决定用户感知到的"软硬"
界面间隙变化
静态载荷引起的间隙改变
间接评估潜在异响风险
最大应力
结构内部的最大等效应力
判断局部强度是否充足
结构刚度
载荷与变形的比值
反映整体抗变形能力

这些指标并非孤立使用,而是需要综合考量。例如,一个界面可能最大变形量在可接受范围内,但应力却超过了材料许用值——这意味着虽然用户感知到的变形不大,但结构内部已经存在强度风险,长期使用后可能出现开裂或永久变形。反之,变形量大的区域如果应力水平较低,可能只是结构柔性较大,不一定构成强度问题。

在设定评估标准时,建议采用分层限值策略:对关键触摸点(如用户高频接触的中控面板、扶手)设定严格的变形限值,对次要触摸点(如偶尔接触的储物盒盖板)设定较宽松的限值。这种差异化标准既保证了核心品质感,又避免了过度设计带来的成本和重量增加。

界面间隙变化指标在静态分析中具有特殊意义。虽然静态分析不直接评估振动异响,但间隙变化量预示了潜在的风险——如果静态载荷使某界面间隙减小到接近闭合,那么在后续动态分析中,该界面极有可能成为 Rattle 异响源。因此,静态分析中的间隙变化结果可以作为动态分析的前置筛选工具。

十二、与动态分析的结合使用

静态分析和动态分析的结合,构成了 SnRD 完整的异响与品质评估体系。在实际工程中,推荐的分析策略是:先静态、后动态

首先通过静态分析评估结构的整体坚固性,识别变形过大或应力过高的薄弱区域,并进行结构加强。当静态品质达标后,再进行动态分析,评估振动载荷下的异响风险。这种分层评估策略既保证了效率,又确保了评估的全面性。

在实际项目中,静态分析和动态分析通常并行推进。静态分析计算速度快,可以在设计早期快速筛选方案;动态分析计算量大,可以在方案收敛后进行精确评估。两者结合的时间策略是:早期以静态分析为主进行方案筛选,中期两者并行验证,后期以动态分析为主进行最终确认。

此外,静态分析的结果还可以用于指导动态分析的模型简化。通过静态分析识别出的低风险界面,在动态分析中可以适当简化或省略,从而减少动态分析的计算量。这种"静态筛选、动态聚焦"的策略,在大规模整车异响评估中 特别有效。

结合策略:静态分析中识别的高风险界面(间隙变化显著的界面),应作为动态分析的优先关注对象。静态载荷改变了界面的初始间隙,这一变化会直接影响动态分析中的异响风险评估。因此,静态分析的结果可以作为动态分析的输入条件,实现两者的有机衔接。

十三、静态分析的最佳实践

在实际应用 SnRD 静态分析时,以下最佳实践可以帮助工程师获得更有价值的评估结果:

  • 1.载荷标定

    :静态载荷幅值应基于实际用户操作力实测数据标定。不同触摸点的典型力值不同——按键操作约 5-10N,面板按压约 30-50N,推拉操作可达 100N 以上
  • 2.多点评估

    :对同一部件,建议在多个触摸点分别施加载荷,全面评估不同区域的品质感表现,避免遗漏局部薄弱区
  • 3.变形限值

    :建立企业内部的变形量限值标准,将分析结果与限值对比,形成明确的通过/不通过判定依据
  • 4.趋势对比

    :在方案迭代过程中,持续跟踪关键触摸点的变形量变化趋势,确保优化方向正确
  • 5.竞品对标

    :将分析结果与竞品车辆的实测数据进行对标,设定合理的品质感目标值

品质感评估的常见误区

在静态品质感分析中,工程师容易陷入以下误区。了解这些误区,有助于更正确地使用分析结果:

  • 误区一:变形越小越好

    ——过度追求刚性会牺牲轻量化目标,且过硬的触感未必符合用户期望。品质感是刚度与适当柔性的平衡
  • 误区二:只看最大变形

    ——最大变形量固然重要,但变形的均匀性、回弹特性以及局部应力同样影响品质感受
  • 误区三:忽略材料非线性

    ——某些塑料材料在大变形下表现出非线性力学行为,线性静力学分析可能低估实际变形量
小结:SnRD 的静态品质感分析,将"品质感"这一主观概念转化为可量化的工程指标。通过定义静态工况、求解线性静力学问题和后处理坚固性结果,工程师能够系统评估产品在触摸、按压时的结构表现。静态分析与动态分析的结合,构成了完整的异响与品质评估闭环。

下一篇我们将进入 SnRD 教程三,探讨热载荷与动态载荷的组合效应分析。温度变化会引起结构膨胀或收缩,从而改变界面间隙,影响异响风险。这是一个贴近真实使用场景的高级分析话题,敬请关注。

静态品质感分析虽然看似简单——只是一次线性静力学求解——但它所回答的问题却直击用户的核心感知。在"用户体验为王"的时代,能够将主观品质感转化为客观工程指标的分析能力,是 NVH 工程师不可或缺的专业技能。掌握 SnRD 的静态分析,就是掌握了品质感设计的数字化钥匙。

静态分析与动态分析的协同策略

在实际项目中,静态分析与动态分析不应割裂使用,而应形成协同评估策略。推荐的流程是:先进行静态品质感分析,识别结构薄弱区域和触摸点变形量超标的界面;再对薄弱区域进行动态异响分析,评估这些区域在振动载荷下的 Rattle 和 Squeak 风险。这种"先静态筛查、再动态深入"的策略,能够有效缩小动态分析的范围,提高分析效率。

此外,静态分析的结果还可以为动态分析提供输入参考。例如,静态变形量较大的界面,其初始间隙可能已经发生变化,在动态分析中应考虑使用更新后的间隙值。这种静态与动态的信息传递,使分析结果更加准确和可靠。
