HyperWorks几何清理到底是干什么？CAE仿真必不可少的一步
在工程仿真领域，HyperWorks作为主流的CAE仿真平台，其几何清理功能并非额外的“辅助操作”，而是连接CAD设计与CAE分析的关键桥梁。简单来说，几何清理就是对来自CAD软件的三维模型进行“体检、修复与优化”，去除设计阶段遗留的“缺陷”，生成符合仿真分析要求的“干净几何模型”。
为什么必须进行几何清理？这要从 CAD 与 CAE 的核心诉求差异说起：CAD 设计的目标是 “可制造性”，模型中会包含大量与仿真无关的细节（如倒角、螺纹、小孔），同时可能存在建模误差如面重叠、间隙、自由边）；而 CAE 分析的核心是 “计算准确性与效率”，这些冗余细节和几何缺陷会导致网格划分失败、计算结果失真，甚至让仿真流程直接中断。因此，几何清理的本质是将 “设计导向” 的 CAD 模型，转化为 “分析导向” 的 CAE 模型。
几何清理的核心工作：解决哪些“几何问题”？
HyperWorks的几何清理功能围绕“消除缺陷、简化模型、优化拓扑”三大目标展开，具体可拆解为以下关键任务：
CAE导入后最常见就是拓扑错误、几何不连续，也是网格失败的头号诱因。
处理自由边与间隙：识别开放自由边、面与面微小缝隙，通过缝合、填补实现曲面完整连接，保证模型封闭实体/连续曲面。

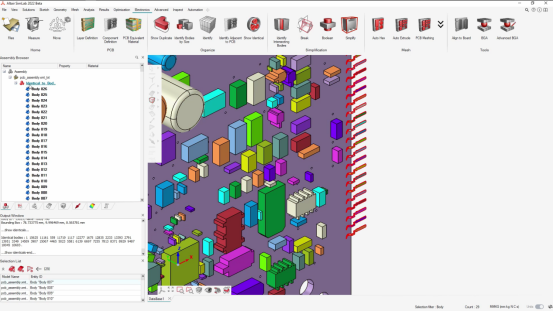

消除重叠与干涉：处理重叠面、实体干涉问题，规避重复单元、单元畸变等问题。
修正曲面质量：优化扭曲、曲率突变曲面，保障网格长宽比、畸变率等关键质量指标达标。
CAD自带大量对仿真结果几乎无影响的工艺细节，却会暴增网格数量，拉长求解耗时。
抑制微小特征：设置最小特征尺寸，自动过滤过小倒角、圆角、小孔。
合并相近曲面：将曲率接近的细碎小曲面合并成大曲面，避免网格碎片化。

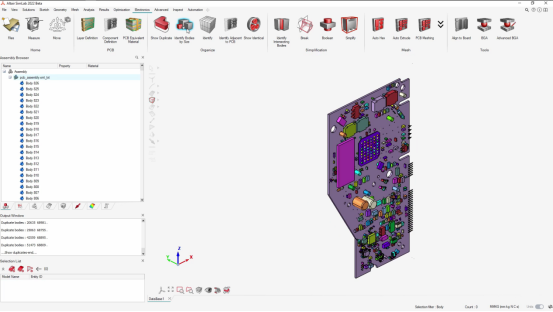

删除无关特征：移除装配标识槽、无关工艺结构，聚焦核心分析对象。
结构强度、碰撞、流体等不同仿真场景，对几何拓扑的要求各不相同，需要针对性调整。
生成封闭体积：结构仿真缝合曲面、填补开口，构建封闭实体，保障实体单元正常生成。
创建分析面/边:提取曲面、边界边线。方便后续载荷、约束的施加。
调整几何精度：统一模型几何公差，解决公差过小带来的求解收敛困难。
几何清理为什么不能省略？
在CAE仿真流程中，几何清理看似是“额外步骤”，实则直接决定仿真的成败与质量：
保障仿真可行性：没有经过清理的CAD模型，90%以上会因几何缺陷导致网络划分失败，或生成大量畸变单元，使仿真无法推进。
提升计算准确性：修复后的“干净模型”能避免因几何缺陷导致的应力集中失真、流体流动路径错误等问题，让仿真结果更接近真实物理现象。
提高仿真效率：简化后的模型可大幅减少网格数量（如从百万级网格缩减至十万级），缩短计算时间，同时降低硬件资源消耗。
降低操作成本：HyperWorks的几何清理功能支持自动化操作（如自动检测缺陷批量修复），减少人工手动修改的工作量，尤其适用于复杂装配体模型。
HyperWorks几何清理，是对CAD模型的二次优化。它不会更改产品核心结构与设计意图，只修复缺陷、精简无效细节、优化拓扑，完成模型从“可制造”到“可分析”的转变。
