大厂LLC功率开关和谐振tank设计

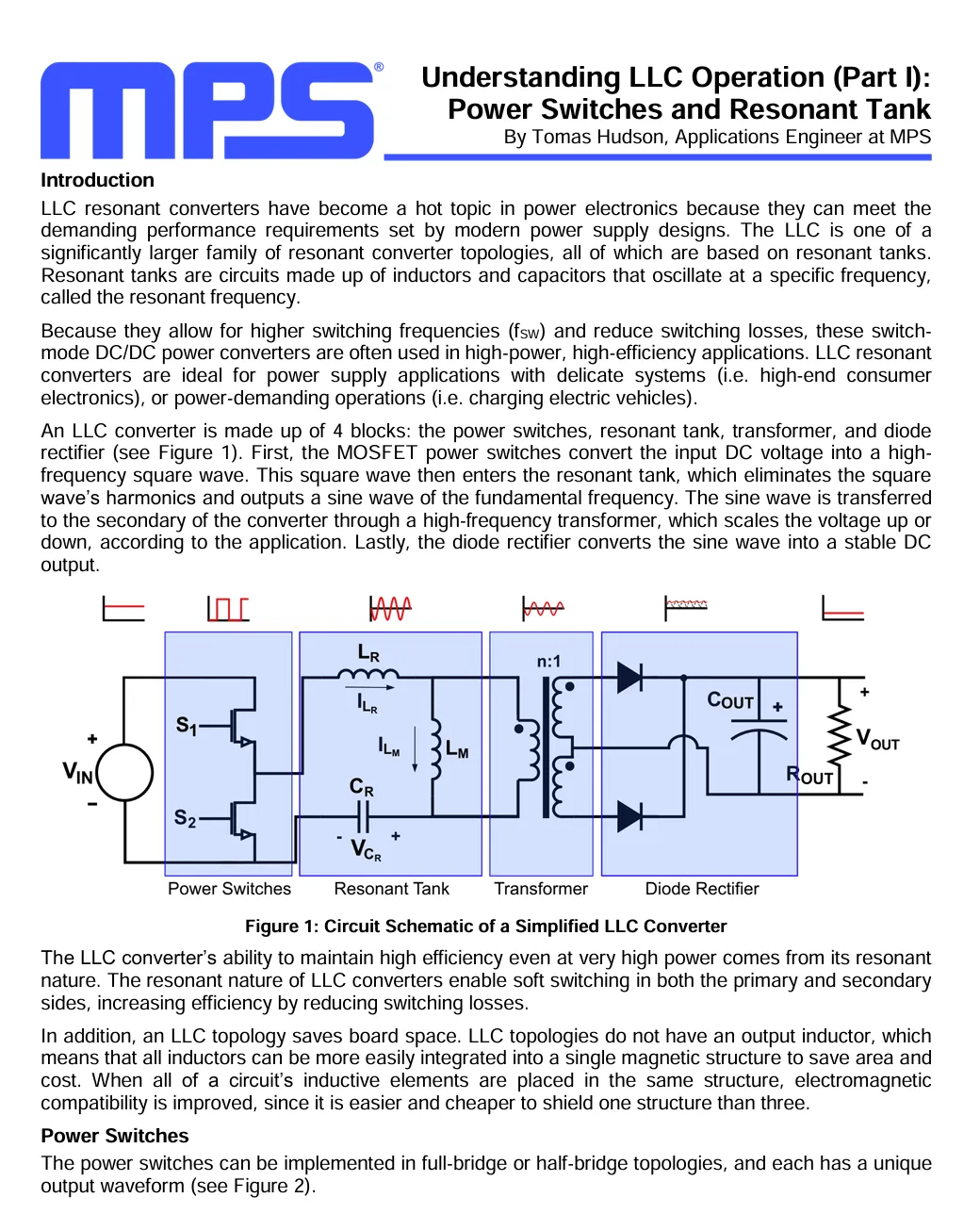

LLC 谐振变换器凭借高开关频率、低开关损耗的优势，广泛应用于高端消费电子、电动车充电等对效率和性能要求严苛的场景，其核心由功率开关、谐振 tank、变压器、二极管整流器四部分构成：功率开关将输入直流电压转为高频方波，谐振 tank 滤除谐波输出基频正弦波，经变压器变压后，由二极管整流器输出稳定直流。

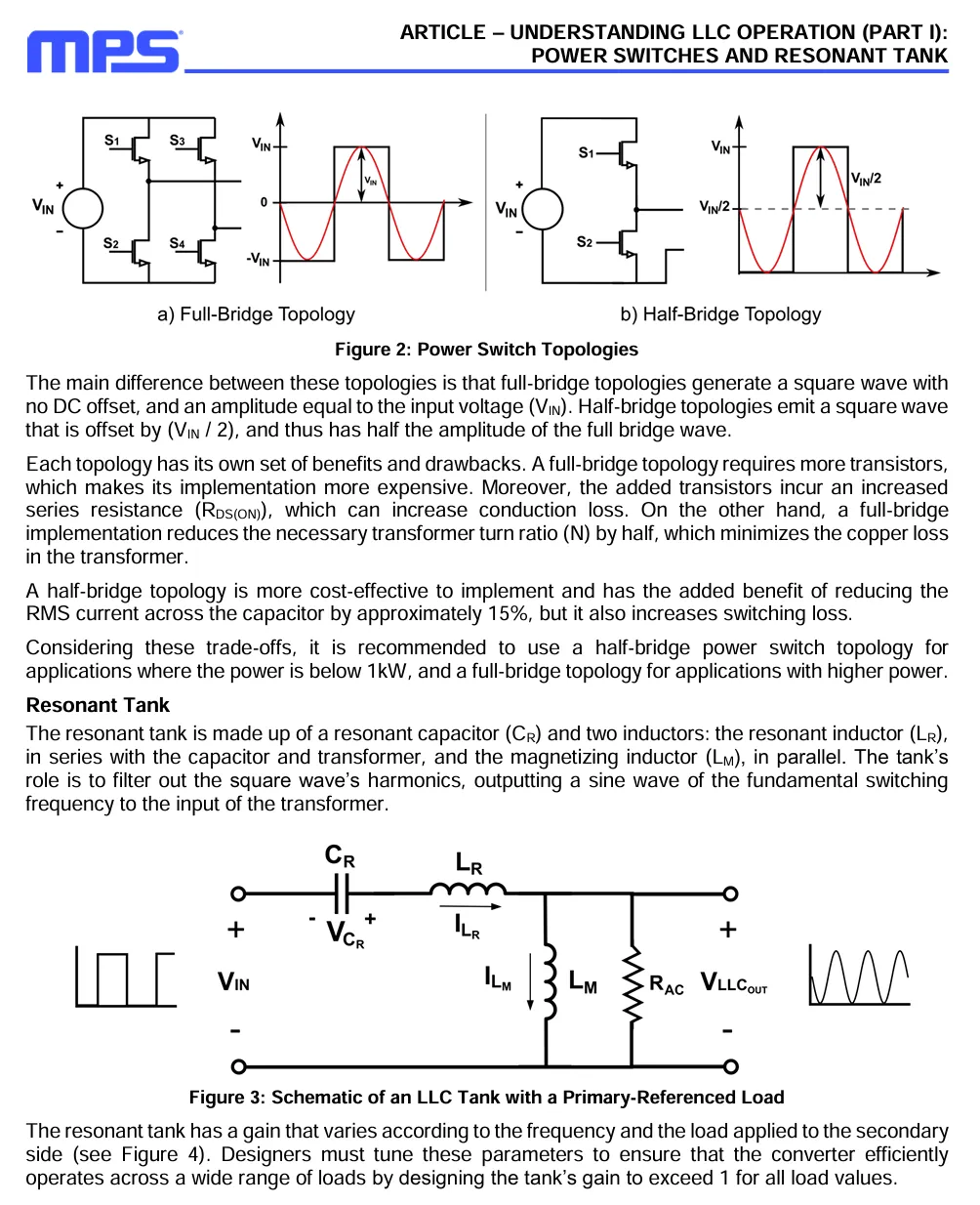

功率开关分为全桥和半桥拓扑：全桥拓扑输出无直流偏移、振幅等于输入电压的方波，可减半变压器匝数比降低铜损，但元件多、成本高且导通损耗大；半桥拓扑方波振幅为输入电压的一半，成本低、电容 RMS 电流小，但开关损耗增加。推荐 1kW 以下应用选半桥，更高功率选全桥。

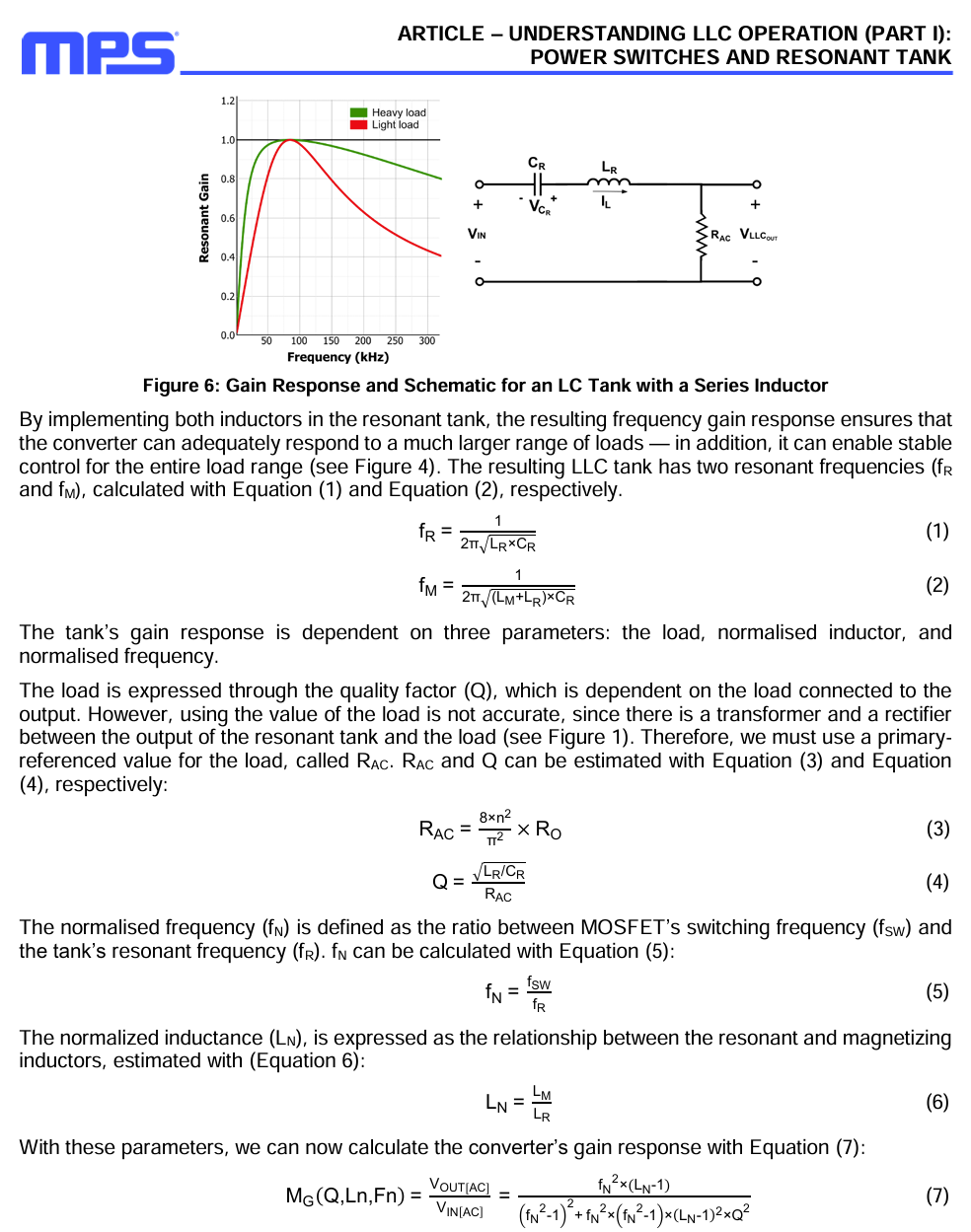

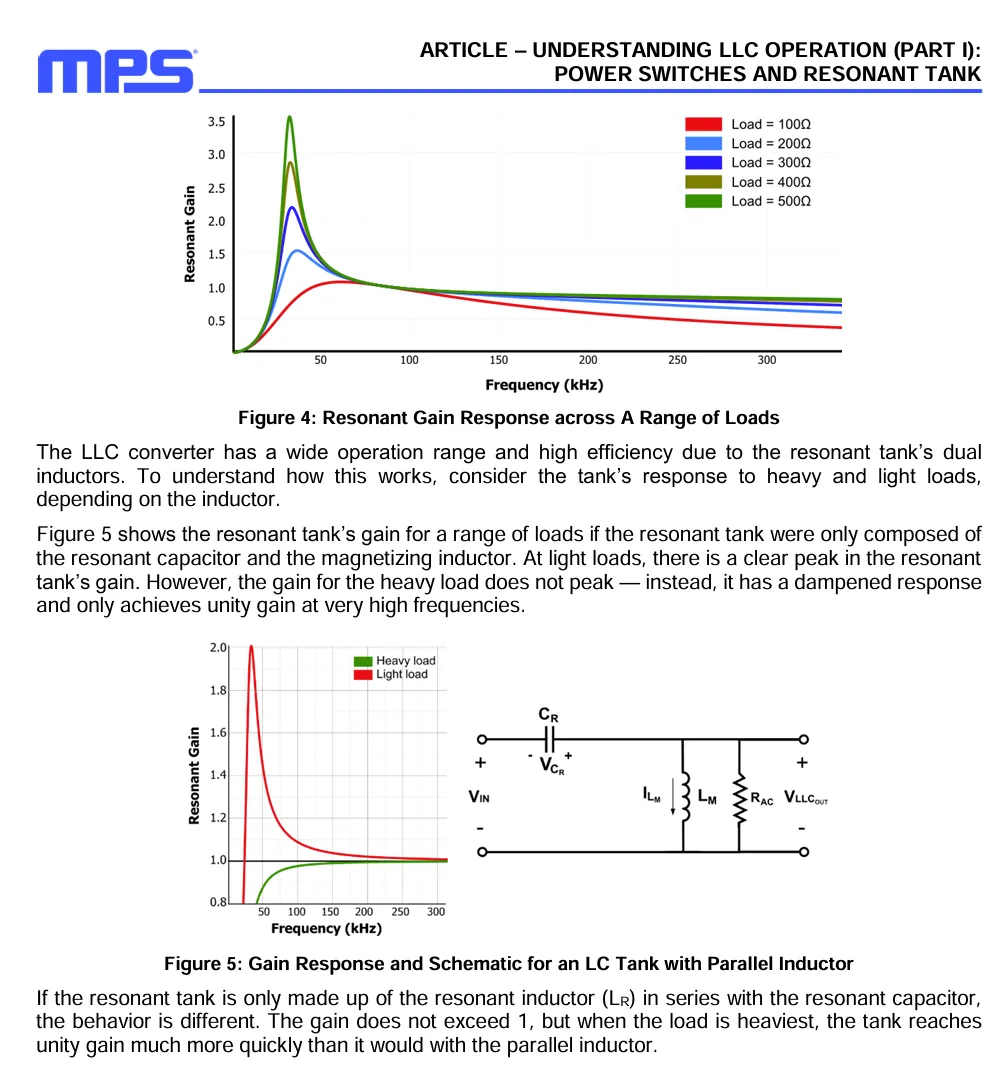

谐振 tank 由谐振电容（CR）、谐振电感（LR）和励磁电感（LM）组成，核心作用是滤波和谐振，拥有两个谐振频率（fR、fM），其增益受负载、归一化电感（LN）、归一化频率（FN）影响，通过相关公式可计算设计参数。双电感结构使其能适配宽负载范围，确保全负载区间稳定运行。

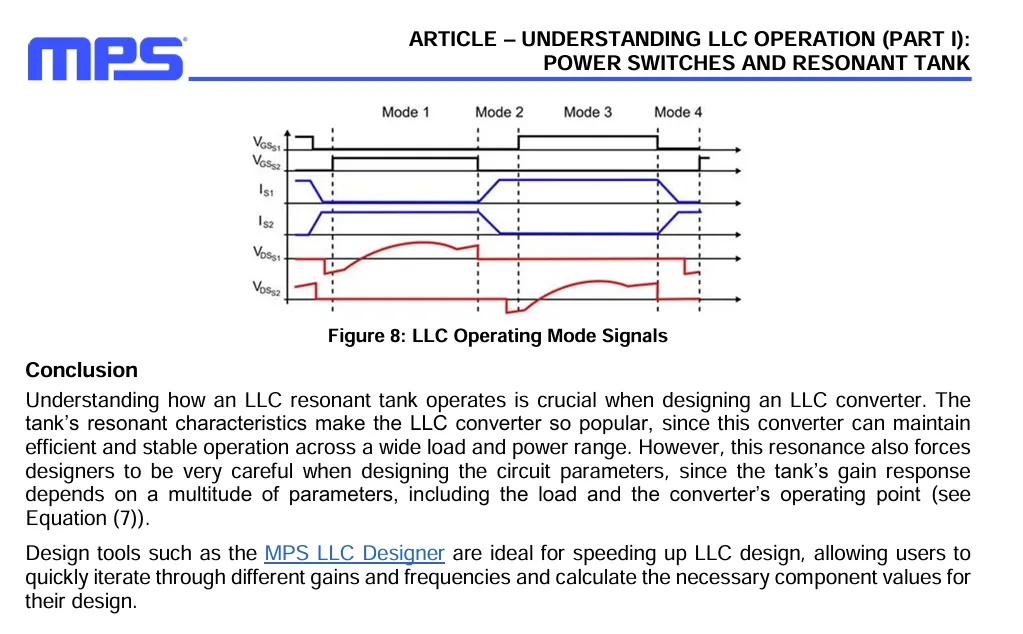

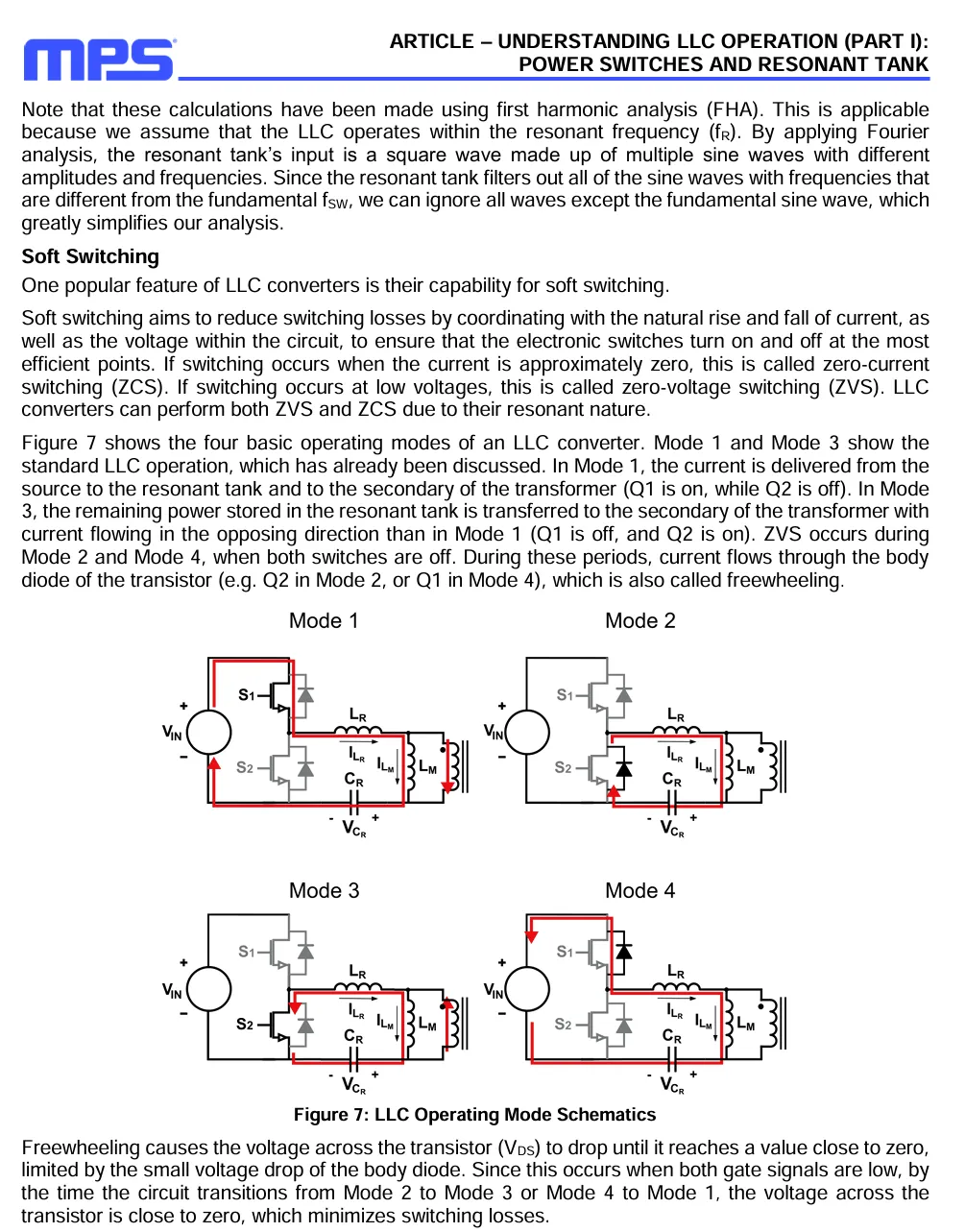

LLC 变换器的核心优势之一是软开关特性，通过零电压开关（ZVS）和零电流开关（ZCS）减少损耗，其四种工作模式中，Mode2 和 Mode4 通过续流使晶体管电压接近零，实现 ZVS。

文章最后指出，LLC 设计需精准匹配多参数，推荐使用 MPS LLC Designer 工具提升设计效率，快速确定元件参数。
