材料金读045｜金属疲劳断裂前，磁信号能提前看见吗？
材料金读 · 第 045 篇
Nature Communications · 金属疲劳｜高水平材料论文精读
金属疲劳断裂前，磁信号能提前看见吗？
把位错累积与原子间距变化引起的微弱磁学响应放大，再用 MagDrift 连接疲劳损伤、寿命预测与断裂预警。

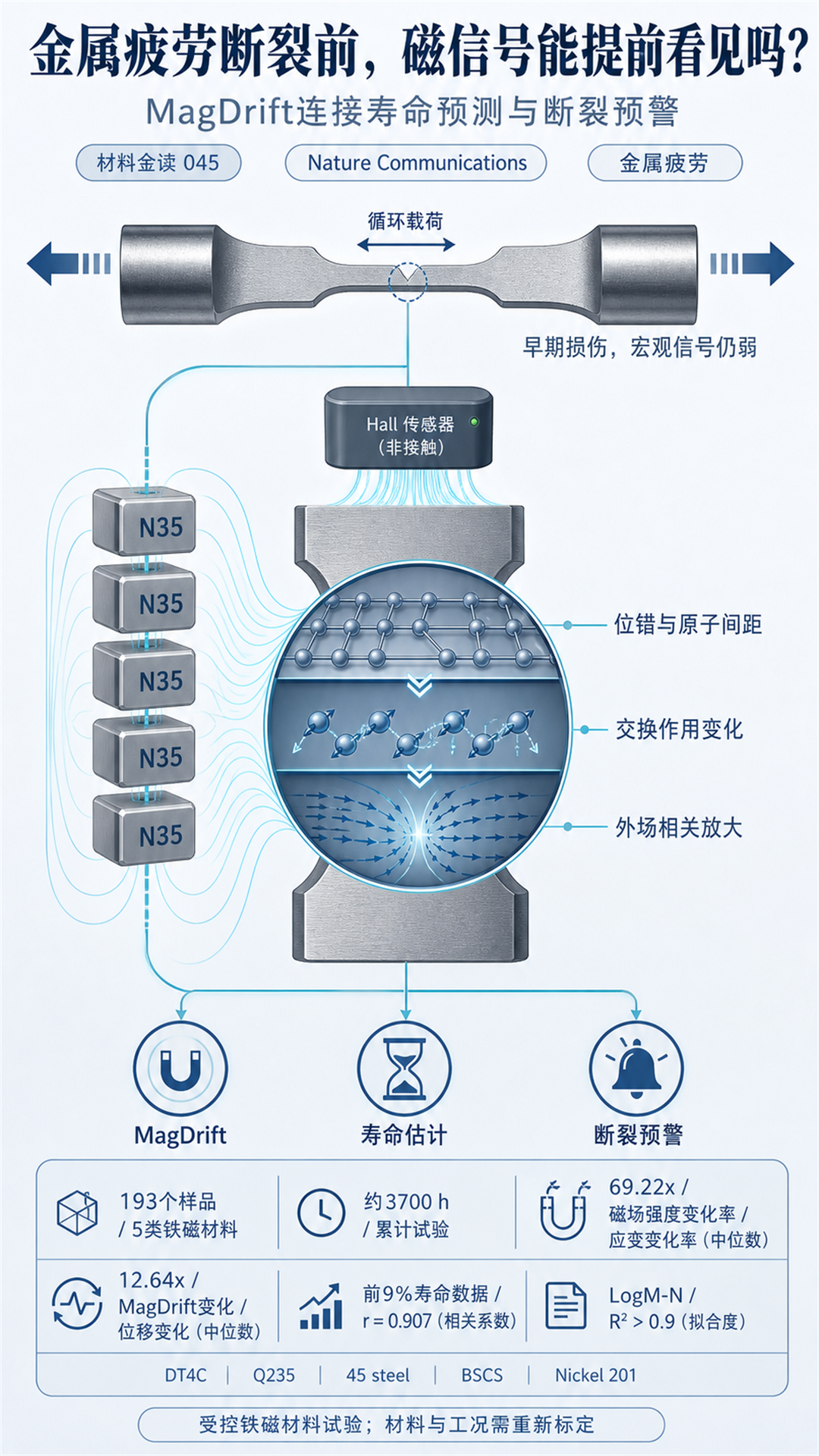

🧭 开篇一图流
⏱ 1 分钟读懂
01
金属疲劳早期主要表现为位错重排、持续滑移带和局部原子间距变化。这些微观损伤占比小，整体应变和位移在断裂前很长一段时间内可能变化不明显。
02
作者提出：在铁磁材料中，疲劳引起的原子间距变化会使原子结合力与交换相互作用同步变化；外加磁场可通过自旋磁矩相关效应，将这种微弱变化累积为可测的宏观磁信号。
03
在19组对比试验中，磁场强度变化相对传统应变变化的中位倍数为69.22，MagDrift相对位移变化的中位倍数为12.64。作者随后在5类铁磁材料、193个样品和累计约3700小时疲劳试验中检验了这条路线。
04
以软磁纯铁为例，使用寿命前9%的循环数据时，估算寿命与实际寿命的相关系数达到0.907。该结果来自受控实验和材料相关标定，不能直接外推为适用于所有金属、所有载荷和真实结构的成熟通用在线系统。
📄 论文信息卡
📝 摘要精读
金属疲劳的危险，不只在于裂纹最终扩展得有多快，更在于早期损伤往往已经发生，而宏观信号仍然很弱。位错往复滑移、重组并形成持续滑移带，局部原子间距和结合状态逐步改变，但这些损伤区域只占材料截面的一小部分，整体应变、位移或刚度可能直到临近断裂才出现明显异常。
这项研究把检测对象从“裂纹是否已经形成”前移到“原子结合状态是否正在减弱”。作者从铁磁材料的电子结构出发，提出局部原子间距增加时，原子结合力与交换相互作用会同步减弱。交换相互作用本身难以直接测量，但在外加磁场激励下，其细微变化可通过磁矩和磁畴响应累积到宏观磁场中，再由非接触式霍尔传感器读取。
围绕这一机制，作者对软磁纯铁、Q235钢、45钢、桥梁缆索钢和纯镍开展静载与疲劳试验。疲劳试验频率为20 Hz、应力比为0，磁体和霍尔传感器与样品保持非接触且测量距离恒定。研究定义了差分磁学指标 MagDrift，并用其平均变化速率 kav 建立 M–N 关系，将早期磁信号与最终疲劳寿命联系起来。
论文共报告193个铁磁金属样品、累计约3700小时试验。多种材料的 LogM–N 拟合决定系数均高于0.9；软磁纯铁在利用前9%寿命数据时，估算寿命与实际寿命的相关系数为0.907。研究还提出双窗口预警算法，并报告全部样品在断裂前出现可检测的突变信号。这里的拟合度、相关系数和受控样品预警结果分别对应不同统计含义，不能合并写成一个笼统的“准确率”。

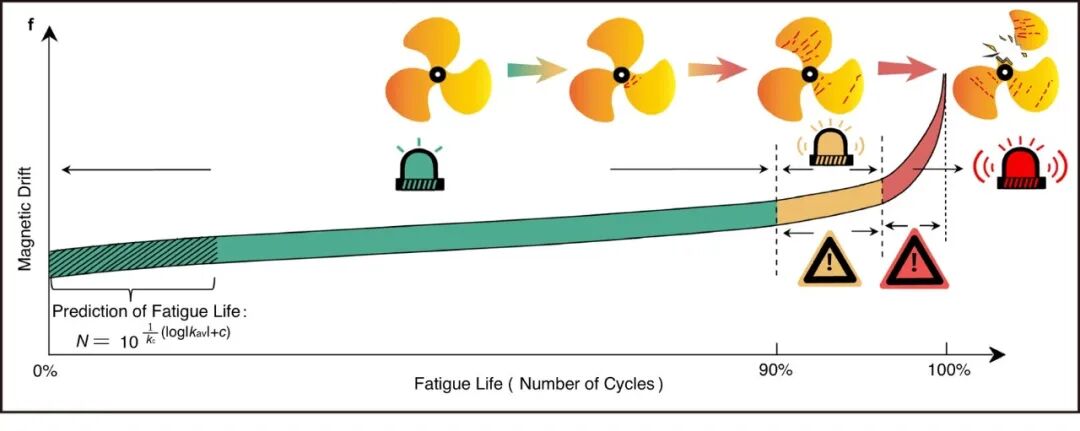

🧪 方法路线：怎样从磁漂移走到寿命预测与预警？
这条路线跨越三个尺度：微观上是位错和原子间距变化，中观上是交换相互作用、磁矩与磁畴响应，宏观上则是霍尔传感器测得的磁通变化。真正承担寿命预测任务的不是某一时刻的磁场绝对值，而是疲劳过程中 MagDrift 的演化速率及其材料相关标定关系。
🔬 图文精读 01｜疲劳损伤为什么会留下磁学痕迹
读图重点
01

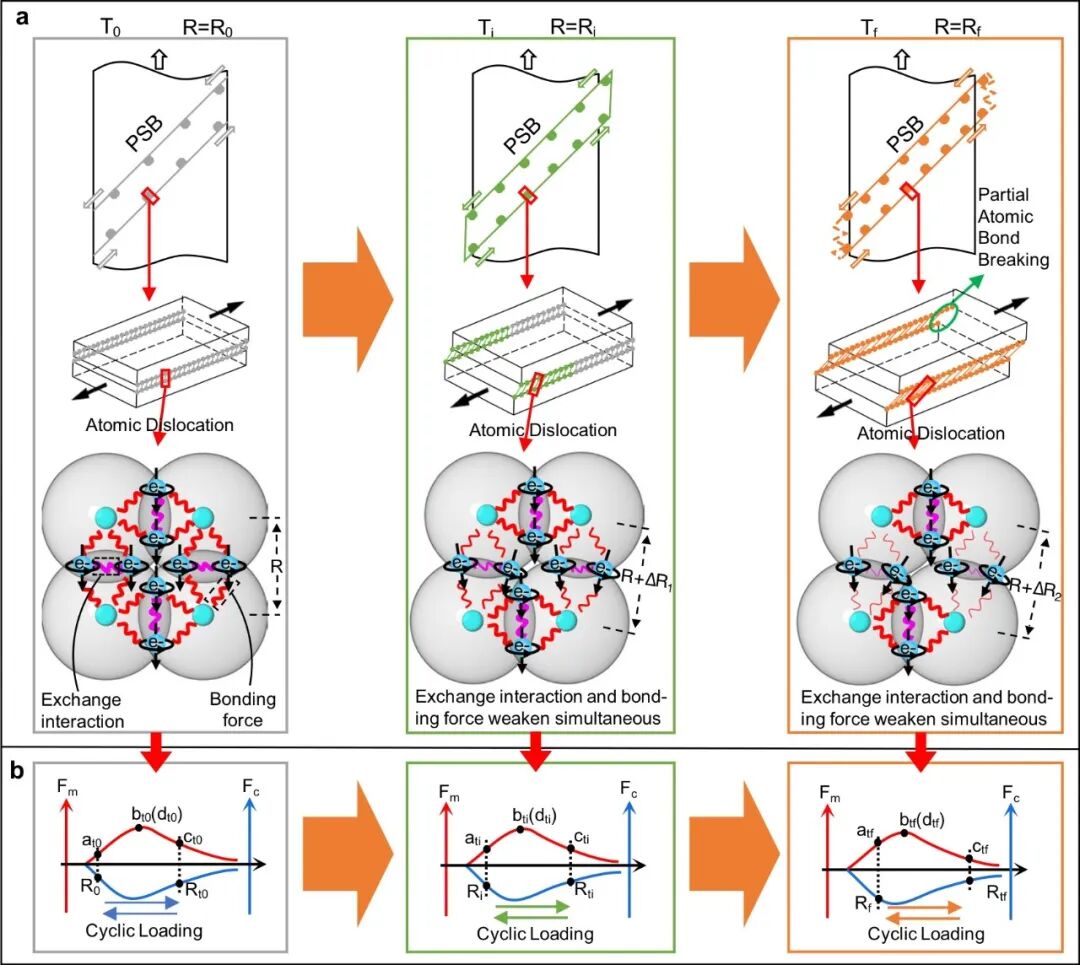

循环加载使位错运动逐渐不可逆，并形成位错缠结、偶极子和持续滑移带；这些结构把塑性变形集中到局部区域，推动原子间距发生累积变化。
02

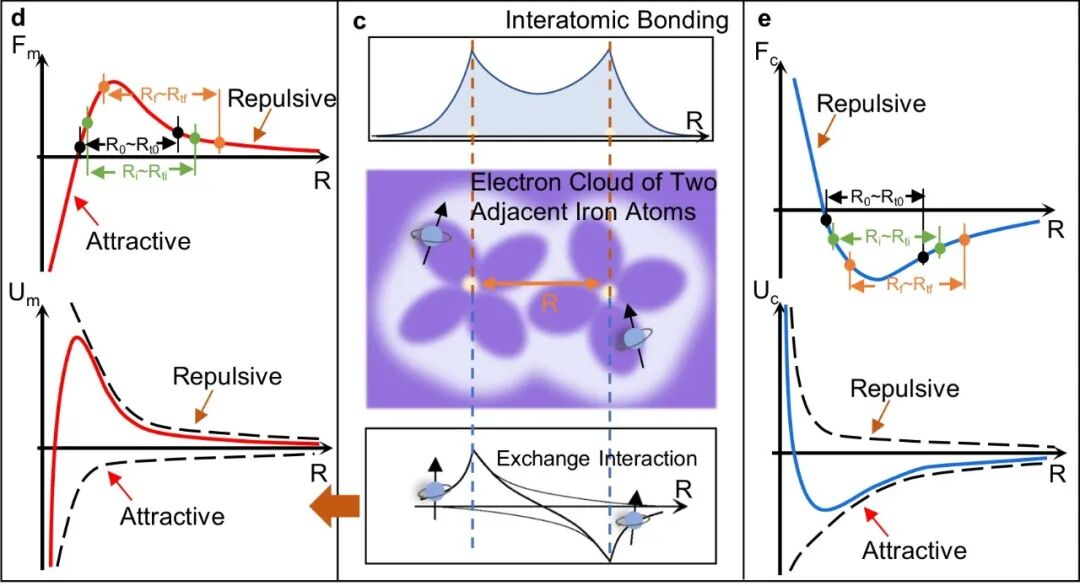

作者的理论推导把微小原子间距变化分别连接到平均原子结合力变化ΔFC和平均磁交换力变化ΔFm，并得到二者在给定材料和载荷条件下的近似关联。
03
当局部截面的总体结合能力低于外加载荷时，微裂纹扩展并走向宏观断裂。因此，若能间接读取结合状态的持续减弱，就可能比等待宏观形变突变更早识别疲劳演化。
信息解读
传统疲劳检测通常盯住应变、位移、温度、声发射或已经出现的裂纹。这篇论文换了一个入口：把原子结合力视为疲劳状态变量，再利用铁磁材料中交换相互作用与电子结构的联系，为微观结合状态寻找磁学代理信号。
Fig. 1的关键不是说“位错本身就是磁信号”，而是建立一条条件化的映射链：位错活动与局部损伤改变原子间距；原子间距改变电子云重叠状态；结合力和交换相互作用随之变化。在论文采用的小变化和线性化假设下，二者可近似建立对应关系。
这一机制目前仍包含简化假设。作者也指出，理论推导忽略了部分非线性因素，模型参数同时依赖实验观测和拟合。因而更稳妥的理解是：论文提出并通过多材料试验支持了一种“以磁响应表征疲劳结合状态变化”的路线，而不是完成了对每个原子键断裂过程的直接测量。
📈 图文精读 02｜外加磁场把微弱疲劳变化放大多少
读图重点
01

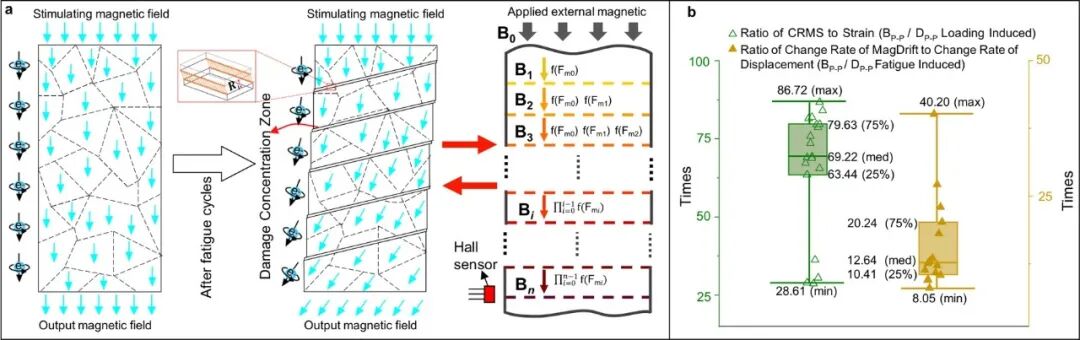

论文将损伤集中区中的多层交换作用视为逐层传递与累积的放大链，使单层极弱的磁矩偏转最终表现为测量点可识别的磁场变化。
02

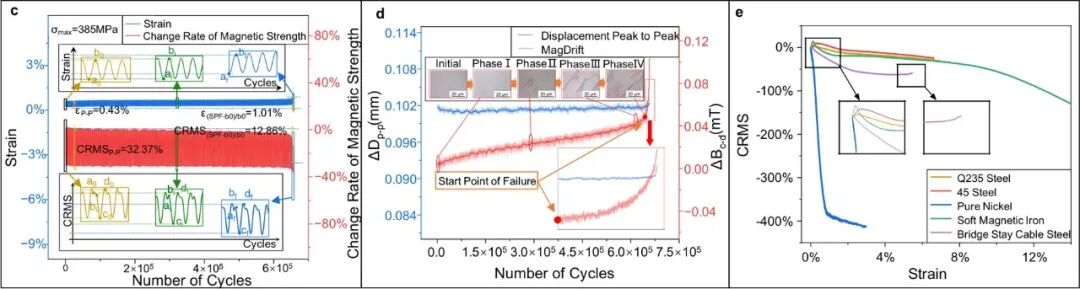

19组样品对比中，载荷引起的磁场强度变化是应变变化的28.61–86.72倍，中位数69.22倍；这是特定装置、材料与加载条件下的变化率比值。
03
疲劳引起的MagDrift变化相对材料位移变化为8.05–40.20倍，中位数12.64倍；临近断裂时，MagDrift的突变通常早于明显位移或应变加速。
信息解读
放大的对象并不是裂纹图像，而是疲劳损伤引起的磁通变化。外加磁场使铁磁材料内部磁矩和磁畴响应具有方向性，损伤集中区中多层原子间距与交换作用的微小差异逐层累积，最终由外部霍尔传感器读取。论文把这一过程称为自旋磁矩相关放大。
MagDrift是这套测量中的核心指标。研究利用每个载荷循环位移峰、谷所对应的磁场强度差来区分载荷效应和疲劳演化，并按秒提取差值。由于同一循环两点受到相近的环境磁场和温度漂移，差分设计可抵消部分共模低频扰动，但这不等于真实工程现场的所有电磁、温度、振动和几何干扰都已被消除。
69.22倍和12.64倍说明磁学变化在该试验体系中比相应机械量更显著，而不是一种跨材料不变的“固定放大倍数”。区间本身已经显示材料、应力和寿命阶段会影响响应，因此工程转化仍需要针对结构、材料牌号、传感距离和环境条件重新标定。
🛡️ 图文精读 03｜用早期磁信号预测寿命，并在断裂前报警
读图重点
01

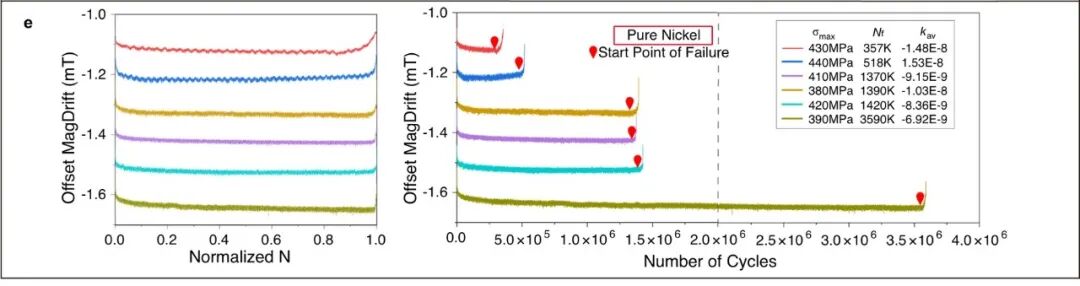

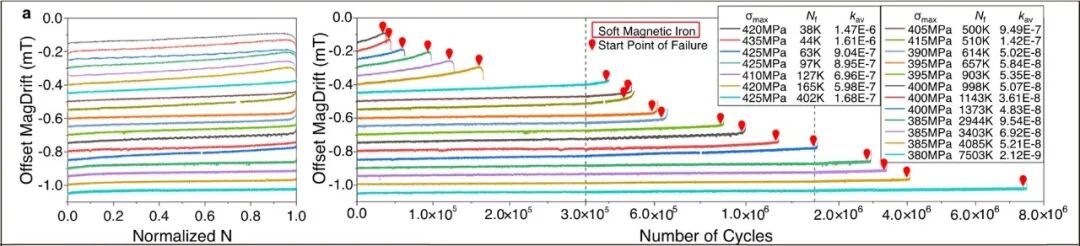

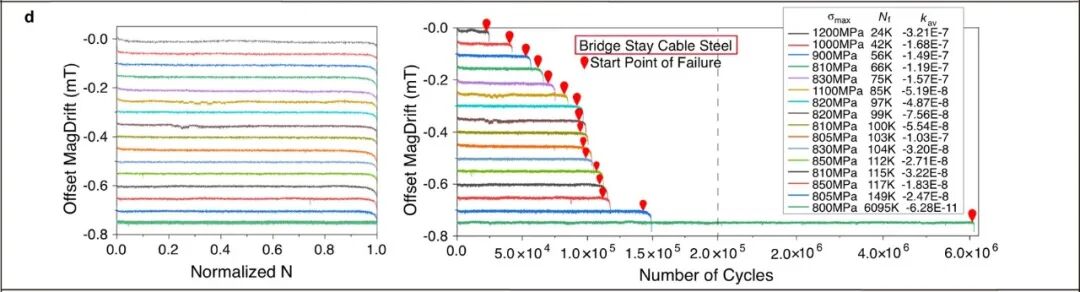

5类材料的MagDrift方向并不完全相同：软磁纯铁、45钢、Q235钢总体上升，桥梁缆索钢总体下降，纯镍总体下降但断裂前快速上冲。预警应识别材料特定的趋势和突变，而非使用统一方向阈值。
02

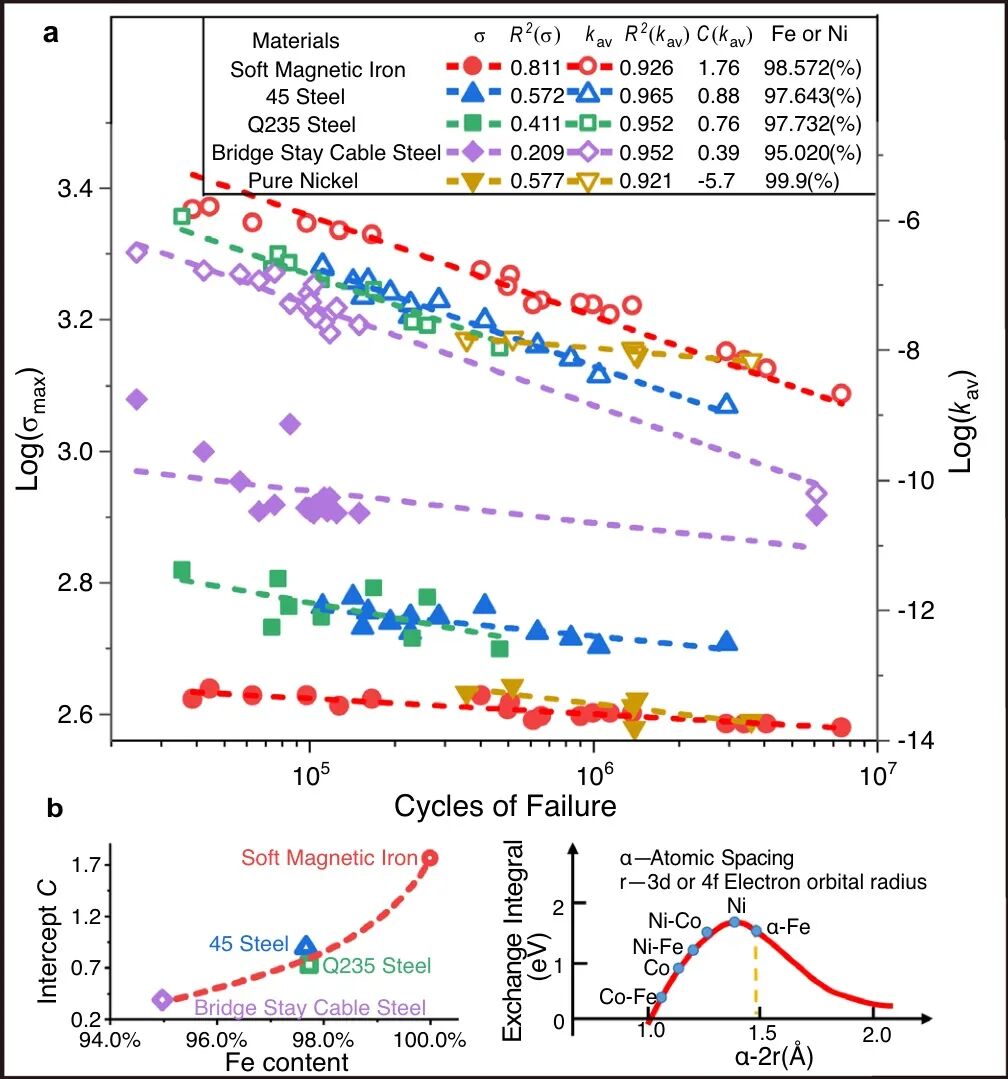

4种铁基材料的LogM–N拟合决定系数均高于0.9，且高于论文中相应LogS–N拟合；但各材料的斜率、截距仍有差异，模型并非无标定通用公式。
03

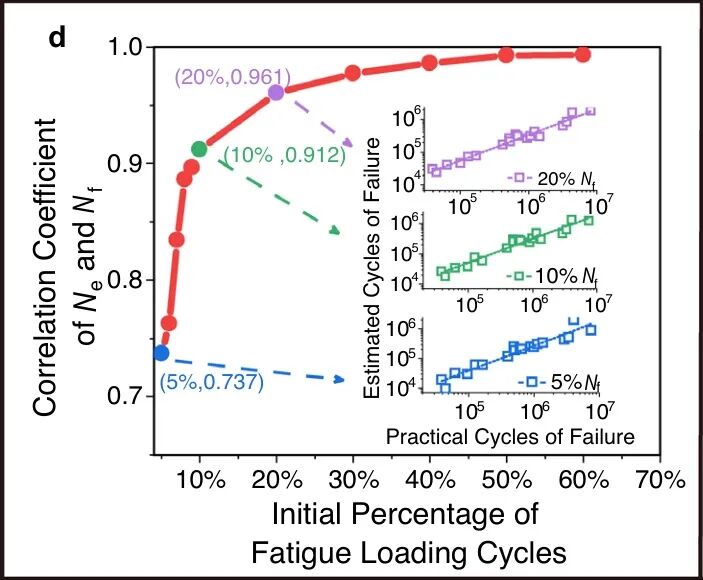

软磁纯铁在使用前5%、9%、10%和20%寿命数据时，估算寿命与实际寿命的相关系数分别为0.737、0.907、0.912和0.961；更多早期数据通常带来更强相关，但也消耗更多寿命。
信息解读

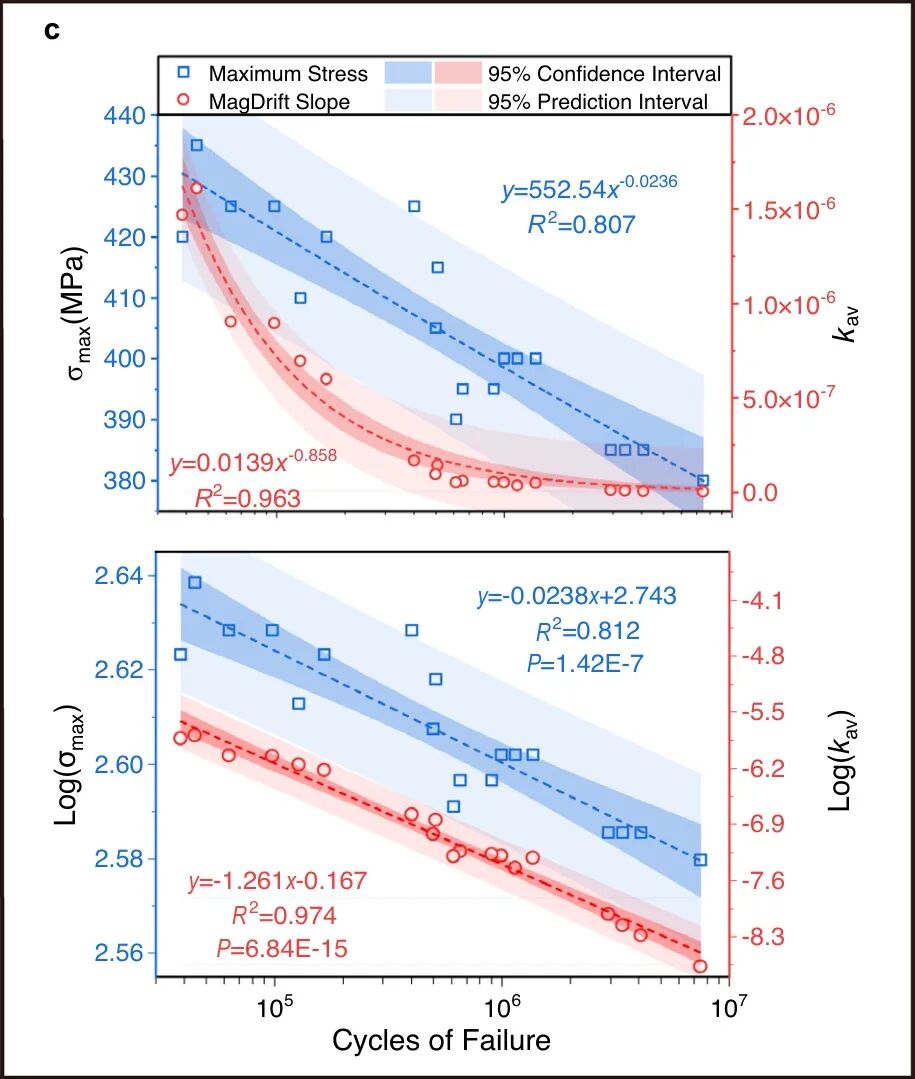

作者用MagDrift随循环数的平均变化速率 kav 构建 M–N 曲线，其中M代表磁学变化率，N代表断裂寿命。对于软磁纯铁，论文给出的 LogM–N 拟合决定系数约为0.974；45钢、Q235钢和桥梁缆索钢的拟合度也均高于0.95。相较只用最大应力建立的传统关系，磁学指标把样品自身在加载早期表现出的损伤演化纳入了预测。
早期寿命预测体现了一项重要权衡：观测窗口越长，kav估计通常越稳定，预测与实际寿命的相关性越高，但能够保留的剩余寿命越少。论文用软磁纯铁19个样品进行这部分分析，前9%寿命数据对应相关系数0.907。这个数字是估算寿命与实际寿命之间的相关性，不是“90.7%的预测准确率”，也没有证明单个未知工程构件的误差必然处于固定范围。

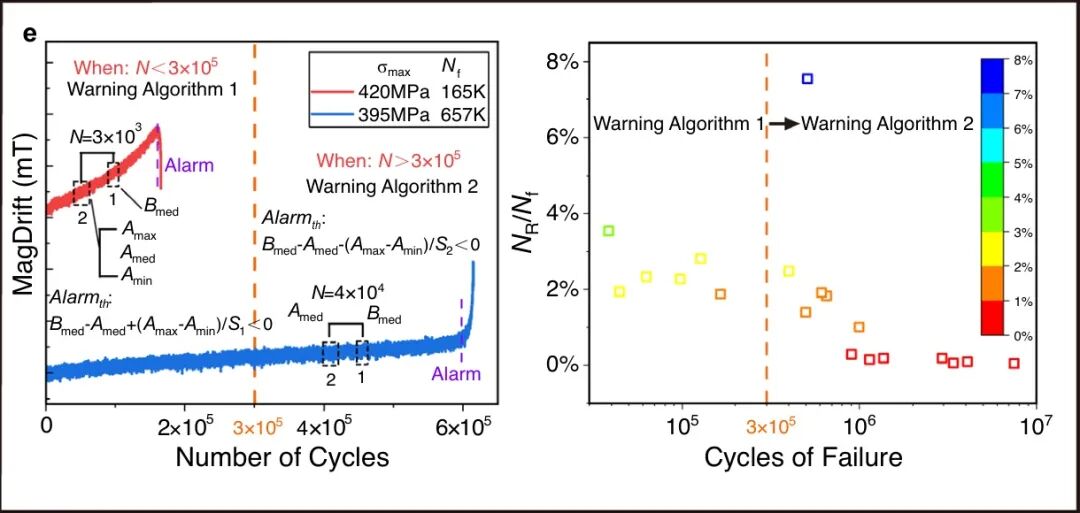

预警部分采用双窗口算法：根据循环数是否超过30万次，使用不同的历史窗口比较近期与较早期MagDrift，并采用实验确定的常数。软磁纯铁中S1和S2分别为4.8和1.2。论文报告193组样品均在断裂前出现可检测突变，且报警后仍能承受一定循环次数；但算法参数、MagDrift方向及剩余循环比例均与材料和工况相关，真实结构还需要独立现场验证、误报漏报评估和传感器耐久性测试。
💡 给材料研究者的启发
一：寻找比裂纹更早、又能被宏观传感器读取的状态变量。 这项工作没有等待裂纹长到可见尺度，而是从位错活动、原子间距和结合状态出发，寻找与疲劳积累同步变化的磁学代理量。对其他失效问题，关键也许不是不断提高最终缺陷图像的分辨率，而是设计一条能把早期微观变化转成稳定宏观信号的物理链路。
二：灵敏度提升之后，材料差异会成为模型的一部分。 软磁纯铁、钢和纯镍的MagDrift方向、斜率和突变形式并不一致，这说明更灵敏的信号并不会自动带来通用判据。材料成分、磁致伸缩、磁畴钉扎和微结构差异需要进入标定、模型参数与预警阈值，而不是被当作噪声抹平。
三：工程预警必须把“拟合好”推进到“现场可靠”。 R²高于0.9、早期数据相关系数0.907以及受控样品全部出现预警信号，支持方法具有研究价值；下一步仍要面对变幅载荷、多轴应力、温度波动、残余应力、腐蚀、复杂几何、电磁干扰和长期安装稳定性。真正的预测性维护系统还需要外部验证集、误报与漏报统计，以及跨设备的可复现标定。

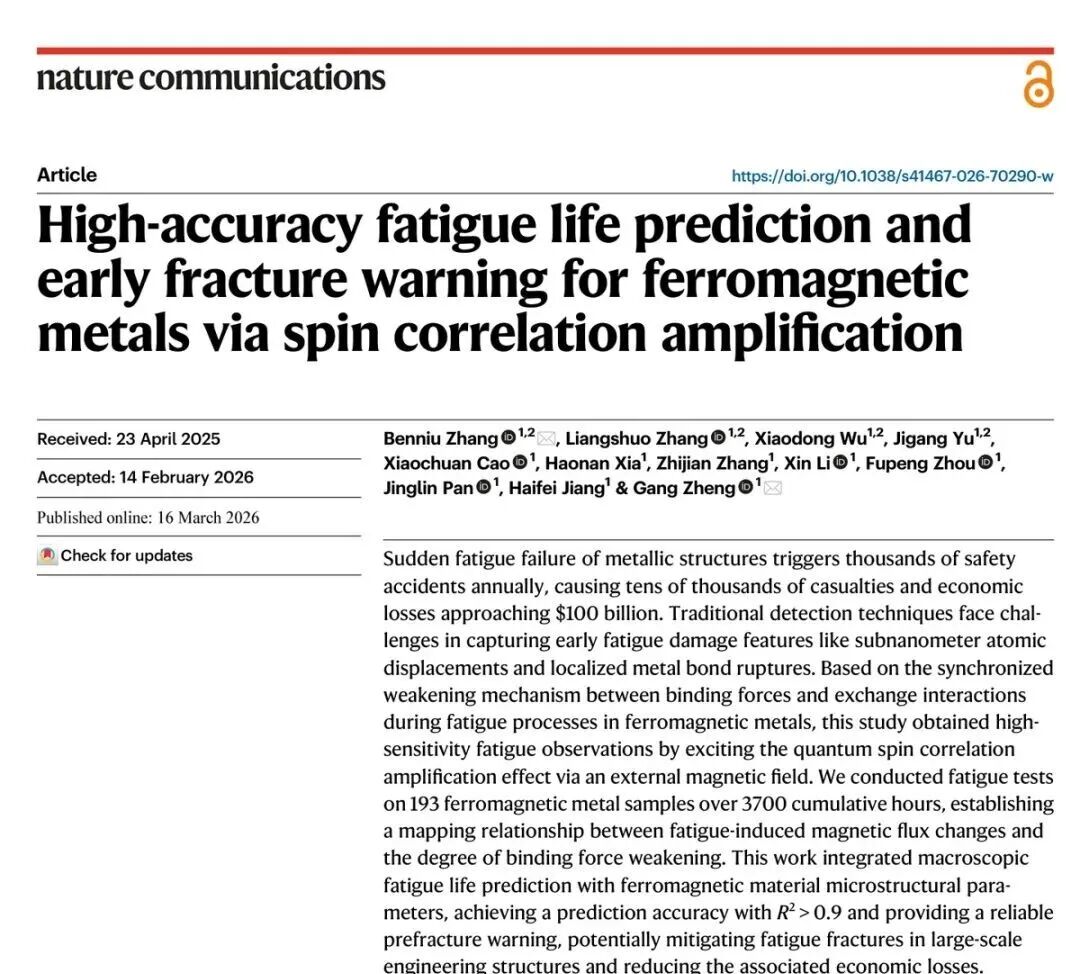

版权声明：本文为“材料金读”栏目对公开发表论文的学习型解读，原论文图像版权归原作者及期刊所有；自绘图为事实梳理示意，非原论文图；本文仅用于学术交流与论文学习。论文：High-accuracy fatigue life prediction and early fracture warning for ferromagnetic metals via spin correlation amplification，Nature Communications，DOI: 10.1038/s41467-026-70290-w。
