HyperMesh抽中面后不连接？看看修复处理方法

2小时前浏览0

在使用HyperMesh进行有限元分析的前处理过程中，抽中面是一个至关重要的操作步骤，它能够有效简化三维实体模型，减少计算量，提升分析效率。然而，不少工程师和学习者在完成抽中面操作后，会遇到模型不连接的问题，这不仅影响后续网格划分和分析流程，还可能导致分析结果出现偏差。接下来，我们就深入探讨这一问题的成因，并提供详细的修复处理方法。

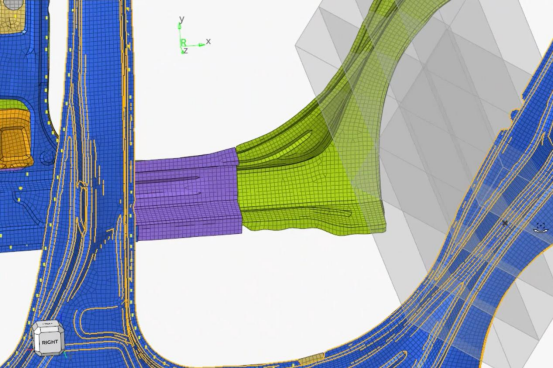

问题成因分析

（一）

模型自身因素

几何缺陷：原始三维模型可能存在微小的缝隙、重叠、尖角、非流形几何等缺陷。这些在建模过程中不易察觉的问题，在抽中面时会被放大，导致无法生成连续的中面。例如，在复杂装配体模型中，零件之间的装配公差可能造成极细微的间隙，使得抽中面后对应区域无法连接。

模型精度差异：如果模型由多个部分组成，且各部分的建模精度不同，在抽中面时，不同精度的几何边界难以完美融合，从而出现不连接的情况。

（二）

抽中面操作参数设置不当

厚度计算方式：HyperMesh提供了多种计算中面厚度的方式，如基于曲率、基于平均等。若选择的厚度计算方式与模型实际情况不匹配，可能导致中面在某些区域无法准确生成，进而出现不连接现象。

容差设置：容差是抽中面操作中的关键参数，它决定了HyperMesh在处理几何细节时的敏感度。容差过小，软件可能无法识别模型中一些接近连接的区域，导致中面断裂；容差过大，则可能过度简化模型，改变模型的原有几何特征。

修复处理方法

第一步：检查并修复模型几何缺陷

先把源头的几何问题处理干净，再谈抽中面。

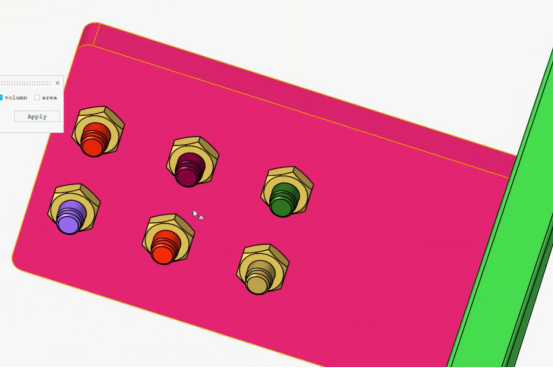

自动诊断：使用 HyperMesh 的 GeometryCheck 功能对原始模型做全面体检，它能自动识别缝隙、重叠、非流形几何等问题，并输出详细的问题报告。

针对性修复：根据诊断结果处理：微小缝隙用 Merge 命令合并相邻面；重叠区域用 Delete 或 Trim 命令去除多余部分；尖锐转角做倒圆角处理，让几何过渡更平滑。

手动补全：复杂的几何缺陷自动工具处理不干净的，配合手动调整，保证抽中面的几何基础完整。

第二步：优化抽中面操作参数

几何没问题还断连，就调整生成参数，适配模型特性。

选对厚度计算方式：模型形状规则、曲率变化小，优先选基于平均；模型曲率变化大、对厚度精度要求高，选择基于曲率更合适。

梯度调整容差值：建议从容差较小值开始，逐步放大测试，同时结合模型尺寸和精度要求，找到保证中面连续和不丢失几何特征的平衡点。

第三步：针对性补救处理

如果调整后仍有局部断连，用收尾方案解决。

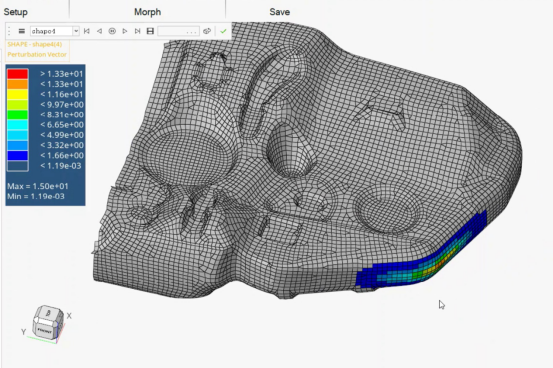

手动连接中面：使用HyperMesh的Connect或Bridge功能，选中断开的中面边界，设置合理参数手动拼接，补全断开区域。

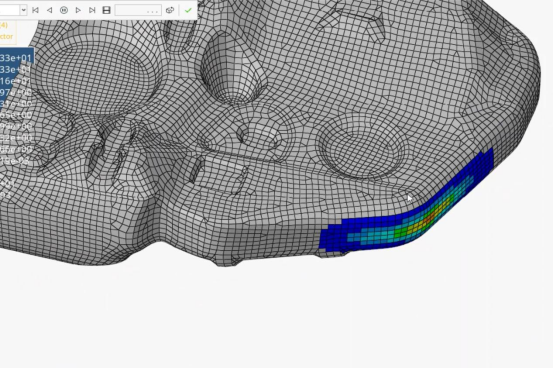

重新生成中面：完成几何修复与参数优化后，重新执行抽中面操作，过程中关注生成状态，确保中面完整连续。

预防措施

规范建模流程：在创建原始三维模型时，遵循严格的建模规范，减少几何缺陷的产生。例如，在设计装配体模型时，精确控制零件之间的装配关系，避免出现微小缝隙和重叠。
提前测试参数：在正式对复杂模型进行抽中面操作前，先选取模型的局部区域或简化模型进行抽中面测试，确定合适的操作参数，为整体模型的处理提供参考。
