设计灵敏度分析（DSA）：NVH优化的指南针
在 NVH 优化的旅途中，诊断工具（集成诊断、模态参与、面板参与、节点参与、能量分布）帮助我们回答了“问题出在哪里”。但当我们准备动手修改设计时，立即面临一个新问题：改什么参数最有效？改多少才能达到目标？ 这就是设计灵敏度分析（Design Sensitivity Analysis, DSA）要回答的问题——它是 NVH 优化的指南针。
一、工具定义
设计灵敏度表示响应相对于设计变量变化的变化率。用数学语言表达：灵敏度 S = dR/dp，其中 R 是响应（如驾驶员耳旁声压级），p 是设计变量（如板厚、衬套刚度、质量密度等）。灵敏度越大，意味着该设计变量对响应的影响越大——修改该变量可以获得最高的“响应改善效率”。
在 NVHPost 中，DSA 工具从 OptiStruct 灵敏度结果文件中提取数据，以多种图表形式展示各设计变量对目标响应的灵敏度。工程师可以快速识别高灵敏度设计变量，确定优化优先级，并通过线性投影预测修改后的响应变化。
核心价值：DSA 将 NVH 优化从“试错法”转变为“定向优化”。没有 DSA，工程师只能凭经验猜测修改哪个参数；有了 DSA，数据直接告诉你哪个参数最值得修改——这就像从“盲人摸象”变成了“透视扫描”。
二、理论基础
灵敏度分析的理论基础是结构灵敏度理论——通过解析方法或有限差分方法计算响应对设计变量的偏导数。OptiStruct 采用解析灵敏度方法，计算精度高且效率好，能够在一次求解中同时计算所有设计变量对所有响应的灵敏度。
灵敏度作为诊断工具的核心价值在于：理解哪些组件对响应有控制性影响。在整车 NVH 模型中，可能有数百个设计变量（各板件厚度、各衬套刚度、各集中质量等），但并非所有变量对特定响应都有显著影响。DSA 通过量化每个变量的影响程度，帮助工程师聚焦于“关键少数”变量，避免在不敏感变量上浪费优化资源。
三、归一化问题：不同量级的挑战
直接使用原始灵敏度值进行排序存在一个严重问题——不同设计变量的量级差异巨大。考虑以下典型设计变量及其量级：
●板厚
：典型值约 1 mm，量级 ~1 ●衬套刚度
：典型值约 1500 N/mm，量级 ~10³ ●质量密度
：典型值约 7.9×10⁻⁹ ton/mm³（钢材），量级 ~10⁻⁹
由于灵敏度 S = dR/dp 是响应相对于设计变量的变化率，设计变量本身的量级直接影响灵敏度的数值大小。例如，质量密度的灵敏度数值可能非常大（因为密度数值极小，dR/dp 的分母小），但这并不意味着质量密度是最重要的设计变量——它只是因为单位尺度小而导致灵敏度数值虚高。
因此，直接比较不同设计变量的原始灵敏度值是无法得到正确排序的。我们需要一种归一化方法，消除量级差异的影响。
常见误区：很多工程师直接按原始灵敏度绝对值排序，认为“灵敏度最大的变量最重要”。这是错误的！板厚灵敏度可能是 0.5（响应/毫米），衬套刚度灵敏度可能是 0.001（响应/(N/mm)），质量密度灵敏度可能是 50000（响应/(ton/mm³)）。按绝对值排序会得出“质量密度最重要”的错误结论——实际上，将板厚增加 1mm 的效果远大于将密度增加 10⁻⁹ ton/mm³ 的效果。
四、解决方案：属性倍增的响应变化
NVHPost 的 DSA 工具采用了一种优雅的归一化方法来解决量级问题——将灵敏度转换为“属性倍增的响应变化”（response change per doubling of underlying properties）。
该方法的核心思想是：对于每个设计变量，计算“如果将该变量的值翻倍（即增加 100%），响应会变化多少”。具体计算公式为：
归一化灵敏度 = S × p = (dR/dp) × p 其中： S = 原始灵敏度（dR/dp） p = 设计变量当前值 R = 响应值 物理含义：当设计变量 p 翻倍（Δp = p）时， 响应的线性近似变化量 ΔR ≈ S × Δp = S × p
通过乘以设计变量当前值 p，归一化灵敏度 S×p 消除了量级差异的影响。无论设计变量的单位是什么，归一化灵敏度都表示“翻倍该属性时响应的变化量”，这是一个统一的、可比较的度量。例如：
●
板厚归一化灵敏度 = 0.5 × 1mm = 0.5 → 板厚翻倍（1mm→2mm），响应变化约 0.5 个单位 ●
衬套刚度归一化灵敏度 = 0.001 × 1500 = 1.5 → 刚度翻倍（1500→3000 N/mm），响应变化约 1.5 个单位 ●
质量密度归一化灵敏度 = 50000 × 7.9×10⁻⁹ ≈ 0.0004 → 密度翻倍，响应变化约 0.0004 个单位
归一化后，衬套刚度的归一化灵敏度最高（1.5），板厚次之（0.5），质量密度最低（0.0004）。这意味着在“翻倍”的统一基准下，衬套刚度是对响应影响最大的设计变量——这符合工程直觉，因为翻倍衬套刚度（改变 100%）的物理效果远大于翻倍质量密度。
关键理解：“翻倍”只是一个归一化基准，并不意味着你必须真的将参数翻倍。归一化灵敏度的真正用途是比较各变量的相对影响大小。排序后，排在前面的变量就是优化时应该优先考虑的。同时，归一化灵敏度也提供了“修改效果”的定量估计——如果某变量归一化灵敏度为 1.5，你计划修改 20%（而非翻倍），则预期响应变化约为 1.5 × 0.2 = 0.3 个单位。
五、OptiStruct 简化 DSA 设置
OptiStruct 提供了简化的 DSA 分析流程，无需完整优化迭代即可获取灵敏度数据。关键设置包括两个部分：
5.1 DESVAR 卡片（设计变量定义）
DESVAR 卡片用于定义设计变量。每个 DESVAR 定义一个独立的设计变量，包括变量名称、初始值、下限和上限。在简化 DSA 中，DESVAR 的初始值即为灵敏度计算的设计点，上下限用于约束后续优化（如果需要）。
DESVAR, 1, plate_thick, 1.0, 0.5, 3.0 DESVAR, 2, bush_stiff, 1500.0, 500.0, 5000.0
上述卡片定义了两个设计变量：板厚（初始值 1.0mm，范围 0.5-3.0mm）和衬套刚度（初始值 1500 N/mm，范围 500-5000 N/mm）。
5.2 OUTPUT, H3DSENS, OPT4（灵敏度输出请求）
OUTPUT 卡片配合 H3DSENS 和 OPT4 选项，请求 OptiStruct 输出全频段复数灵敏度到 H3D 文件。OPT4 表示输出优化分析的灵敏度结果（第四种输出类型），包含每个设计变量在每个频率步上对所有响应的复数灵敏度。
OUTPUT, H3DSENS, OPT4
该输出请求生成的结果文件名为 dsa.0.h3d，其中“dsa”表示设计灵敏度分析，“0”表示第一次分析（迭代 0），“.h3d”为 HyperView/HyperGraph 专用二进制格式。该文件包含全频段的复数灵敏度数据——每个设计变量在每个频率步上对每个响应的灵敏度都以复数形式存储（包含实部和虚部）。
设置要点：简化 DSA 不需要定义 DRESP1/DRESP2/DCONST 等优化约束卡片，只需要 DESVAR + DVMREL1（设计变量与属性关联）+ OUTPUT,H3DSENS,OPT4 三个关键设置。OptiStruct 会在一次频响分析中自动计算所有设计变量对所有输出响应的灵敏度，效率远高于有限差分方法。
六、工作流：加载 → 显示 → 研究
步骤 1：Load（加载）
在 NVHPost 功能区中点击 DSA 工具，弹出文件加载对话框。选择 dsa.0.h3d 灵敏度结果文件，指定目标响应点和分析频率范围。系统将自动解析文件中的复数灵敏度数据并准备可视化。
步骤 2：Display（显示）
选择图表类型和显示模式。DSA 工具支持条形图和折线图两种主要图表类型：
●条形图（Bar Plot）
：在特定频率处展示各设计变量的归一化灵敏度排序，直接识别高灵敏度变量 ●折线图（2D Line Plot）
：展示各设计变量灵敏度随频率的变化趋势，识别频率相关的灵敏度特征

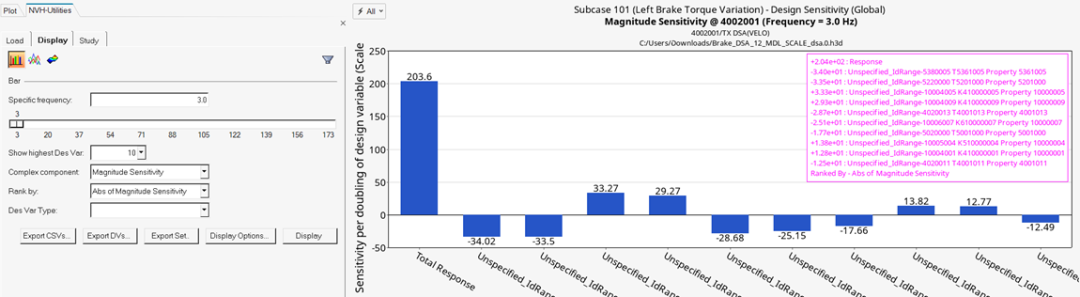

条形图是 DSA 最常用的展示方式。在条形图中，每个柱子代表一个设计变量的归一化灵敏度（S×p），柱子高度直接反映该变量对响应的影响大小。正柱子表示增加该变量会增加响应，负柱子表示增加该变量会降低响应。工程师可以立即从条形图中识别出“优化优先级排行榜”——最高的几个柱子就是最值得修改的设计变量。

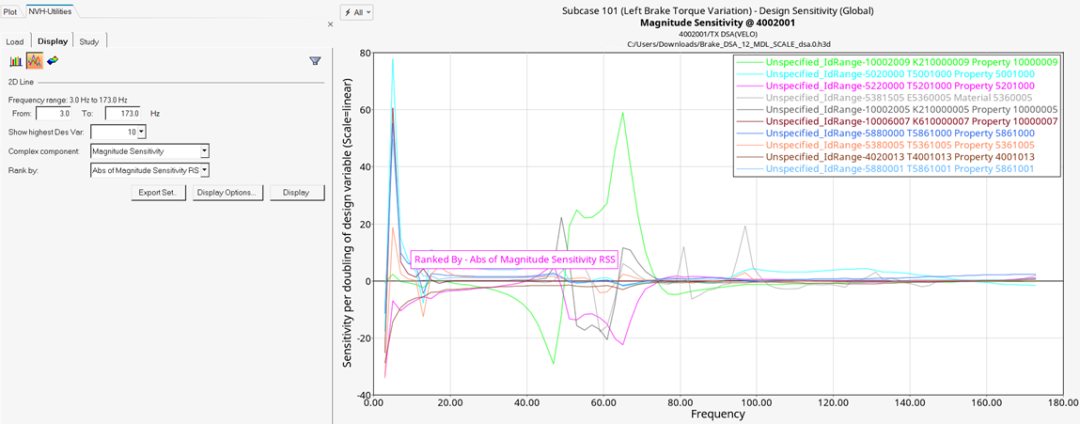

折线图展示了灵敏度随频率的变化，帮助工程师理解设计变量的影响是否具有频率相关性。某些设计变量可能在一个频率范围内灵敏度很高，但在另一个频率范围内灵敏度很低甚至变号——这种频率相关特征对于宽频 NVH 优化尤为重要。

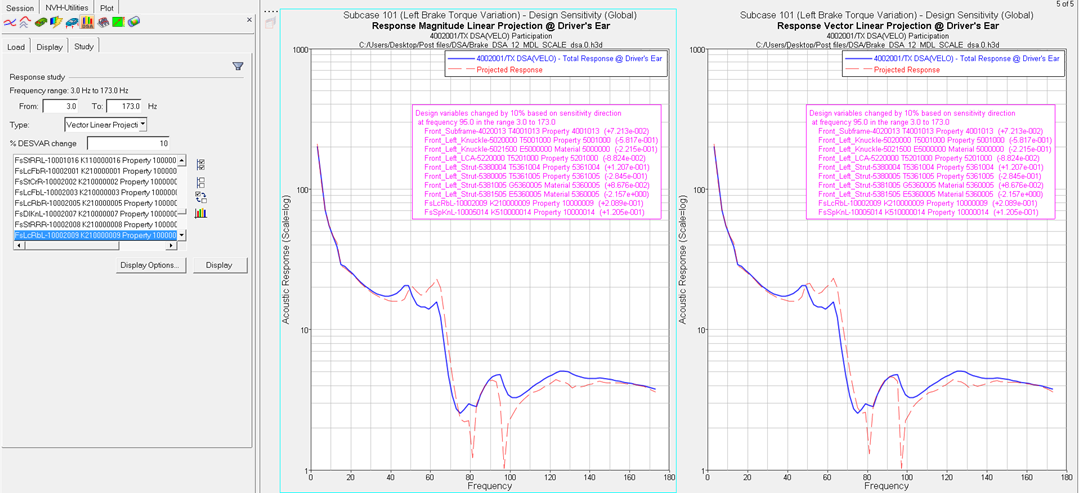

步骤 3：Study（线性投影研究）
在灵敏度数据基础上，Study 功能执行线性投影（Linear Projection）研究——基于灵敏度数据预测设计变量改变后的响应变化。线性投影的基本公式为：
ΔR ≈ Σ (Si × Δpi) 其中： ΔR = 响应变化量（预测值） Si = 第 i 个设计变量的灵敏度 Δpi = 第 i 个设计变量的变化量
工程师在 Study 界面中输入计划修改的设计变量变化量（如“板厚增加 0.5mm”、“衬套刚度增加 300 N/mm”），系统自动计算线性投影后的响应变化曲线，并与原始响应曲线叠加显示。通过对比修改前后的响应曲线，工程师可以快速评估优化方案的有效性——无需重新求解有限元模型。
线性投影的适用范围：线性投影基于一阶泰勒展开，仅在设计变量变化量较小时准确。一般来说，当变量变化量不超过初始值的 20%-30% 时，线性投影的精度可以接受。如果变量变化量很大（如翻倍），线性投影可能产生显著误差，需要重新求解验证。建议将线性投影作为“快速筛选”工具，从多个候选方案中筛选出最有希望的方案，再对筛选出的方案进行精确求解验证。
七、工程实践建议
基于 DSA 工具的工程实践经验，以下建议可以帮助工程师更有效地使用该工具：
1.始终使用归一化灵敏度
：永远不要直接比较原始灵敏度值，务必使用 S×p 归一化形式进行排序。NVHPost 工具默认显示归一化灵敏度。 2.关注灵敏度的符号
：正灵敏度表示增加变量会增加响应（如果是降噪目标，应减小该变量）；负灵敏度表示增加变量会降低响应（应增加该变量）。符号比数值更重要——方向错了，越优化越差。 3.考虑频率相关性
：一个设计变量可能在某频率处灵敏度很高，但在其他频率处灵敏度很低甚至反号。如果目标频段较宽，需要综合考虑全频段灵敏度，避免“按下了葫芦浮起了瓢”。 4.结合制造可行性
：灵敏度最高的变量不一定是最优的修改对象。例如，某板厚灵敏度最高，但该板件已是最薄规格无法再减薄。需要结合制造约束、成本约束和重量约束综合考虑。 5.用线性投影筛选方案
：对于多个候选优化方案，先用线性投影快速评估效果，筛选出最有希望的 2-3 个方案，再进行精确求解验证。这可以大幅减少求解次数，节省计算时间。
系列总结：至此，NVHPost 工具集的六大核心工具已全部介绍完毕。从集成诊断（第 09 篇）的宏观贡献分解，到模态/面板参与（第 10 篇）和节点参与（第 11 篇）的逐层细化，再到能量分布（第 12 篇）的系统级能量视角，最后到 DSA（第 13 篇）的优化方向指引——这六个工具构成了从“发现问题”到“定位原因”再到“制定方案”的完整 NVH 优化工作流。掌握这套工具，工程师就能在数小时内完成过去需要数天甚至数周的 NVH 诊断与优化分析。
设计灵敏度分析是 NVH 优化工作流的“最后一公里”——它将诊断阶段的定性认识转化为优化阶段的定量方向。通过归一化灵敏度的公平比较和线性投影的快速验证，工程师可以在不增加求解成本的情况下，系统化地制定和筛选 NVH 优化方案。DSA 不仅是优化的指南针，更是连接“分析”与“设计”的关键桥梁。
