【无框电机四连篇·第1讲】TQ ILM-E50x14 组装实录：给无框电机补一副身体
一套 TQ-RoboDrive ILM-E50x14 散件摆在桌上：一根加工轴、一磁钢转子、一个绕组定子、一只方形机壳，还有环形 PCB、端盖和线束。它们不是一台电机的零件清单，而是一次「从无框到本体电机」的组装练习。本文结合 24 张 TQ 制程照片，按「磁路边界—机械支撑—电气接口—验收门槛」四条线，记录这台 独立电机是怎么长出来的。
先说清一件事：很多人第一次拿到无框电机，会以为收到的是「没装完的电机」。其实反过来——你拿到的是电机的电磁核心，外壳、轴系和接口要由设备端补齐。定子负责产生旋转磁场，它不自带机壳，要借设备壳体固定；转子套负责输出转矩，它不自带轴承座，要靠轴系和端盖给旋转中心。你买到的「散件」，恰恰是电机最值钱的部分，剩下的机械边界反而是组装的难点。这正是无框电机和「成品伺服电机」最大的不同：自由度在高，责任也在高。
● ● ●
一、开工前：先把零件和图纸对上
1. 物料清单与各自职责
无框电机散件不按「整机」的逻辑供货，而是按「电磁 + 结构」的逻辑拆分。先把每个零件在系统里的角色和装配时要盯住的边界列清楚，后面每一步才知道在守什么：
2. 样册资料值，只是计划不是结论
项目样册把这套样机归在 ILM-E50x14 的 Delta serial 参数列，给出的主要资料值如下。这些数是型号参考和测试计划，不表示照片中的组装样件已经达到这些指标。

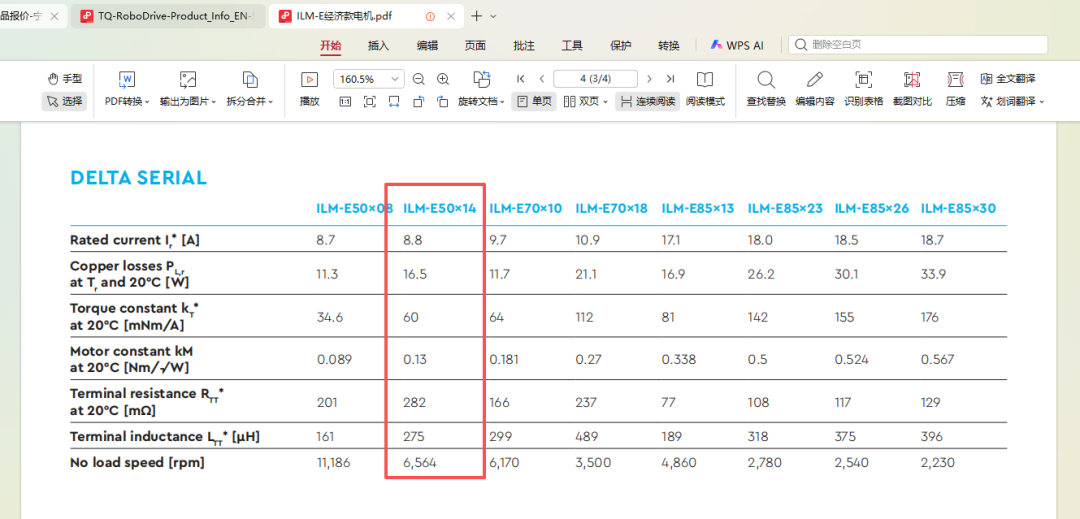

TQ 样册中 ILM-E50x14 的 Delta serial 参数列（资料来源，非实测）
210 W、0.53 N·m 和 135 g 放在一起，能看出这是一套追求紧凑和动态响应的无框伺服电机。样件最终能否达到这些指标，要看定转子同轴度、轴承状态、机壳散热和驱动参数，不能只看装配后的外观。
3. 装前读图：用总装图校正关系
TQ 提供了 STP 总装图，这是正向组装比逆向拆解更占优势的地方——你有一张「标准答案」可以对照。动手前先确认三件事：定子靠哪个止口径向定位、转子轴由哪两处轴承支撑、端盖给轴向什么基准。照片能看层次，图纸给尺寸；两者不一致时以图纸和实测为准。
 |  |

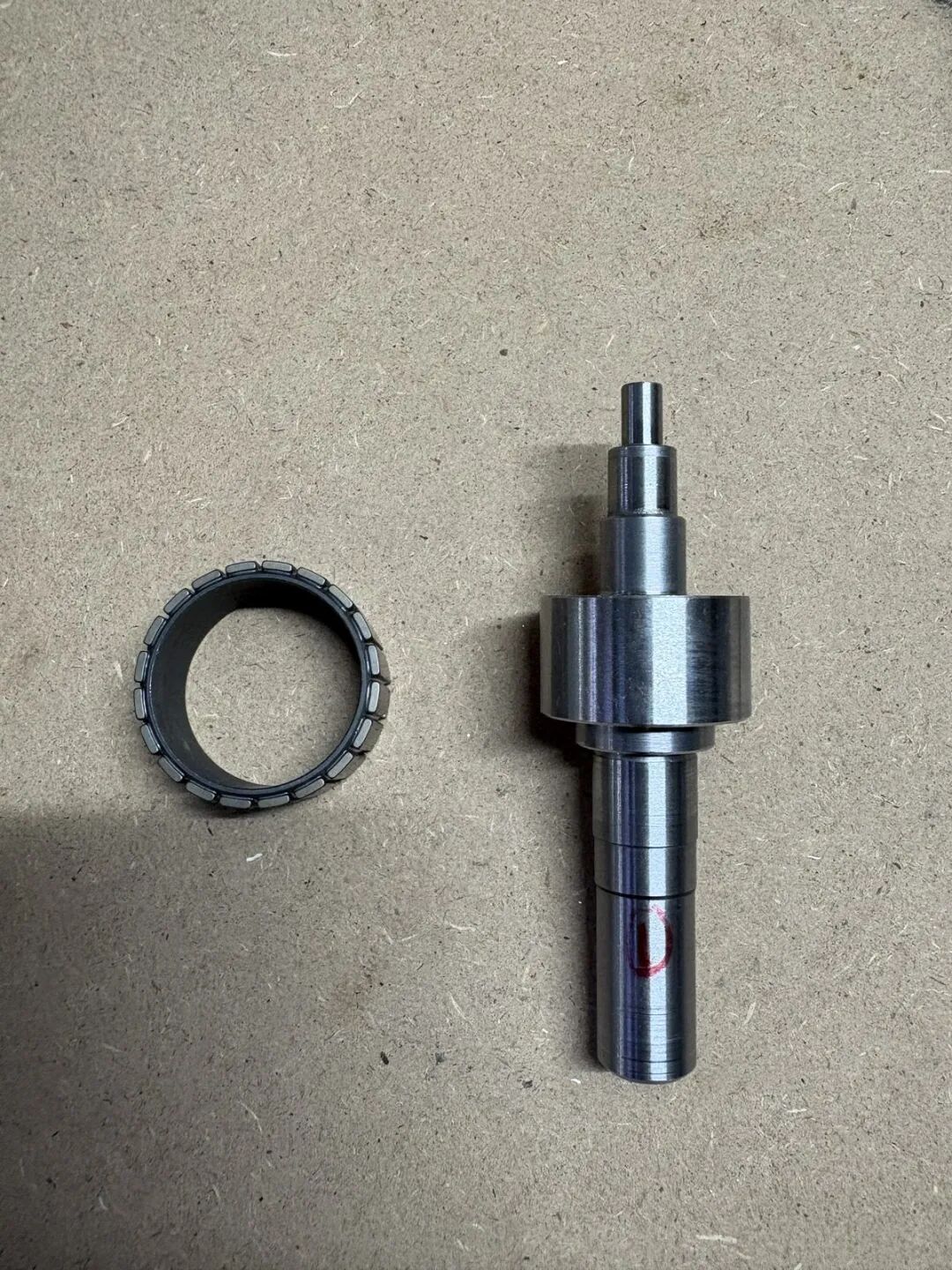

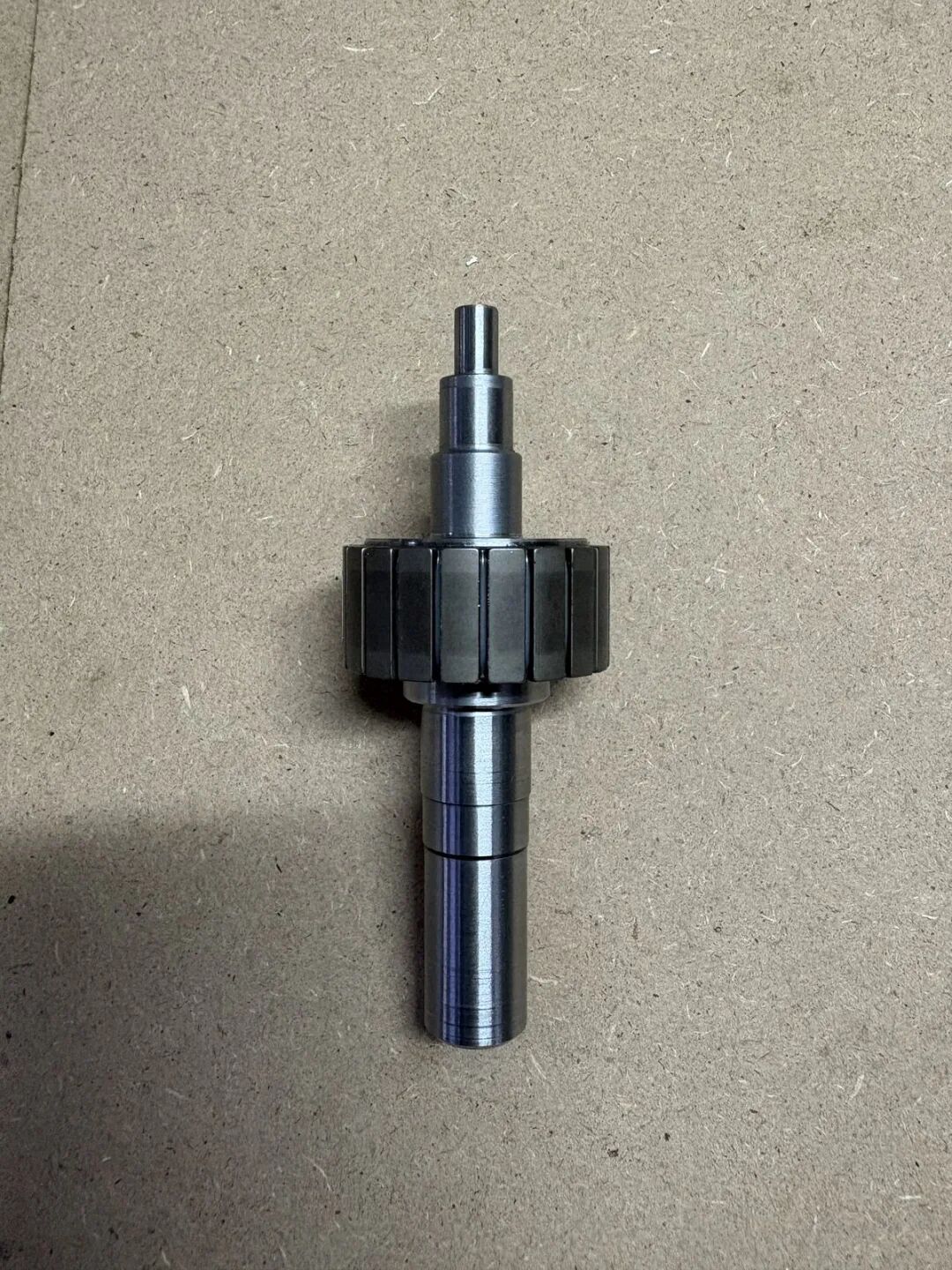

左：分开放置的转子套与加工轴 右：压装后的一体化转子轴系
● ● ●
二、磁路边界：把转子套变成转子轴系
组装从转子套开始，因为它决定了磁路的成形质量。转子套先放进支撑工装对正，再与加工轴平行压入；照片里能看到磁钢套和轴已形成明确的轴向配合关系，随后从工装取出，成为一体化转子轴系。

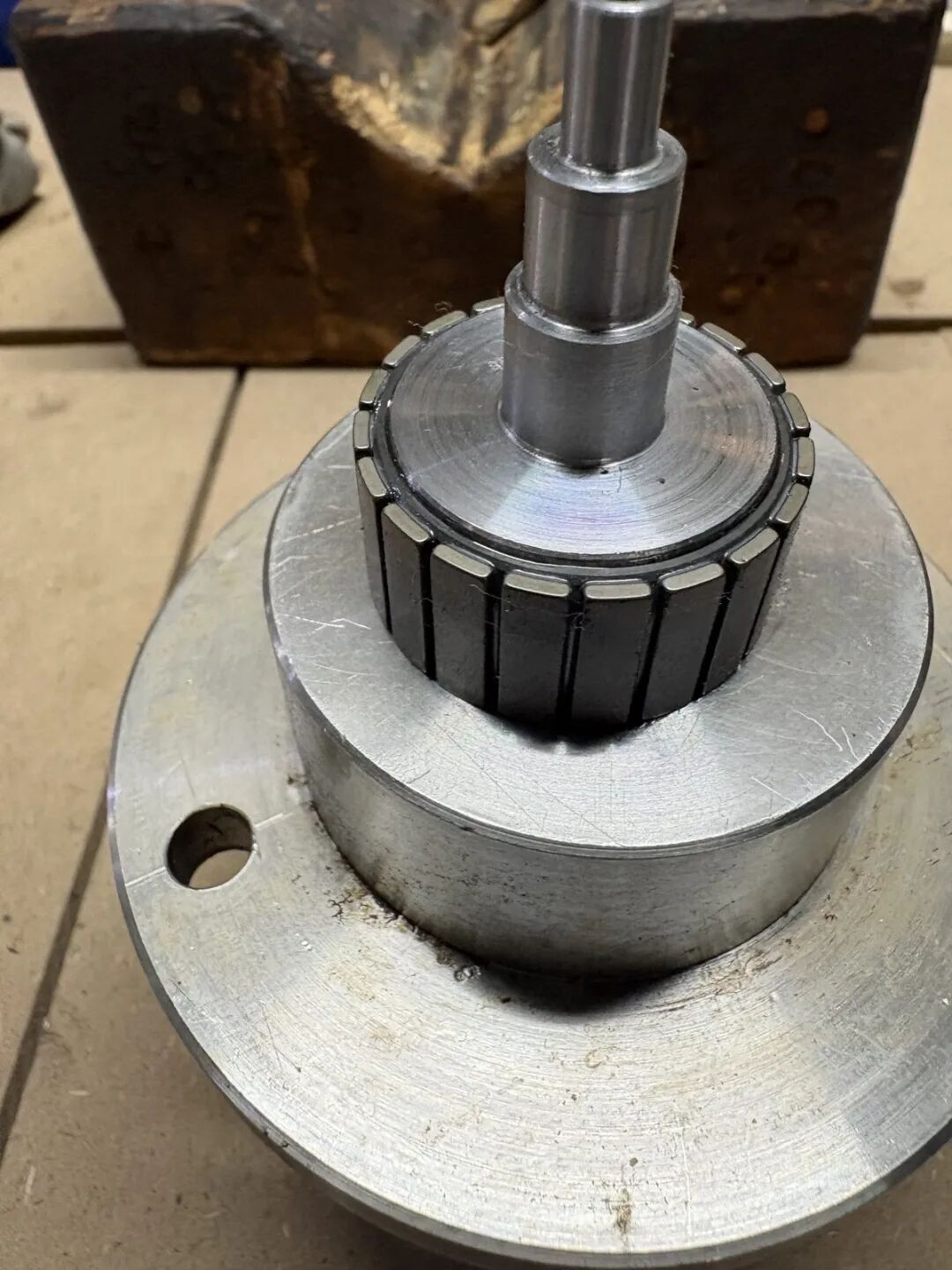

转子套与加工轴的压装工装
压装最怕偏斜：推进时要看转子套是否平行进入，不能只看「有没有到底」。压装载荷、胶粘剂和最终配合量需要工艺卡或测量记录支持，本文不把经验值写成现场实测值。磁钢一旦吸住铁屑，清理起来很费时间；小颗粒进入定转子间隙，后面就可能变成擦碰源，所以压装前先确认磁钢无崩边、无吸附。
● ● ●
三、机械支撑边界：定子入壳、定转子合装、端盖
1. 定子先入壳，绕组不能被压到

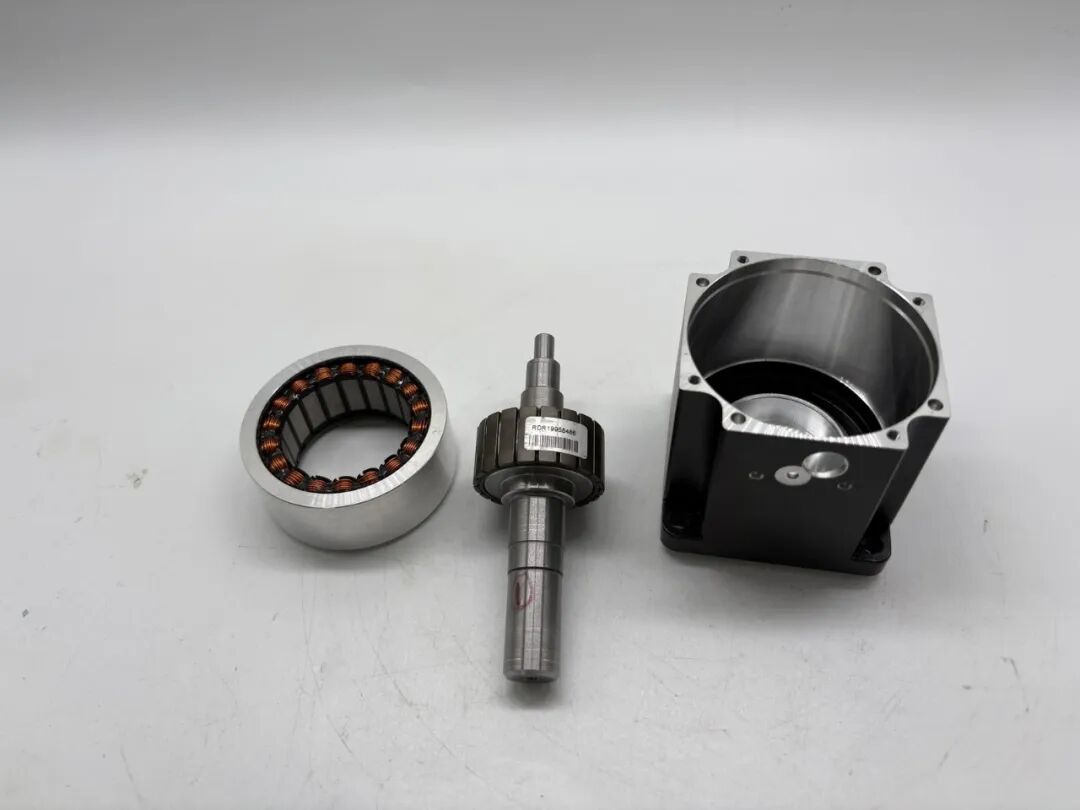

这张合照把三个机械边界放到同一画面：定子产生磁场，转子轴系输出转矩，方形机壳固定定子并承接端盖。真正的装配任务，是让这三者共享同一条旋转中心线。
定子、转子轴系与方形机壳的同框状态

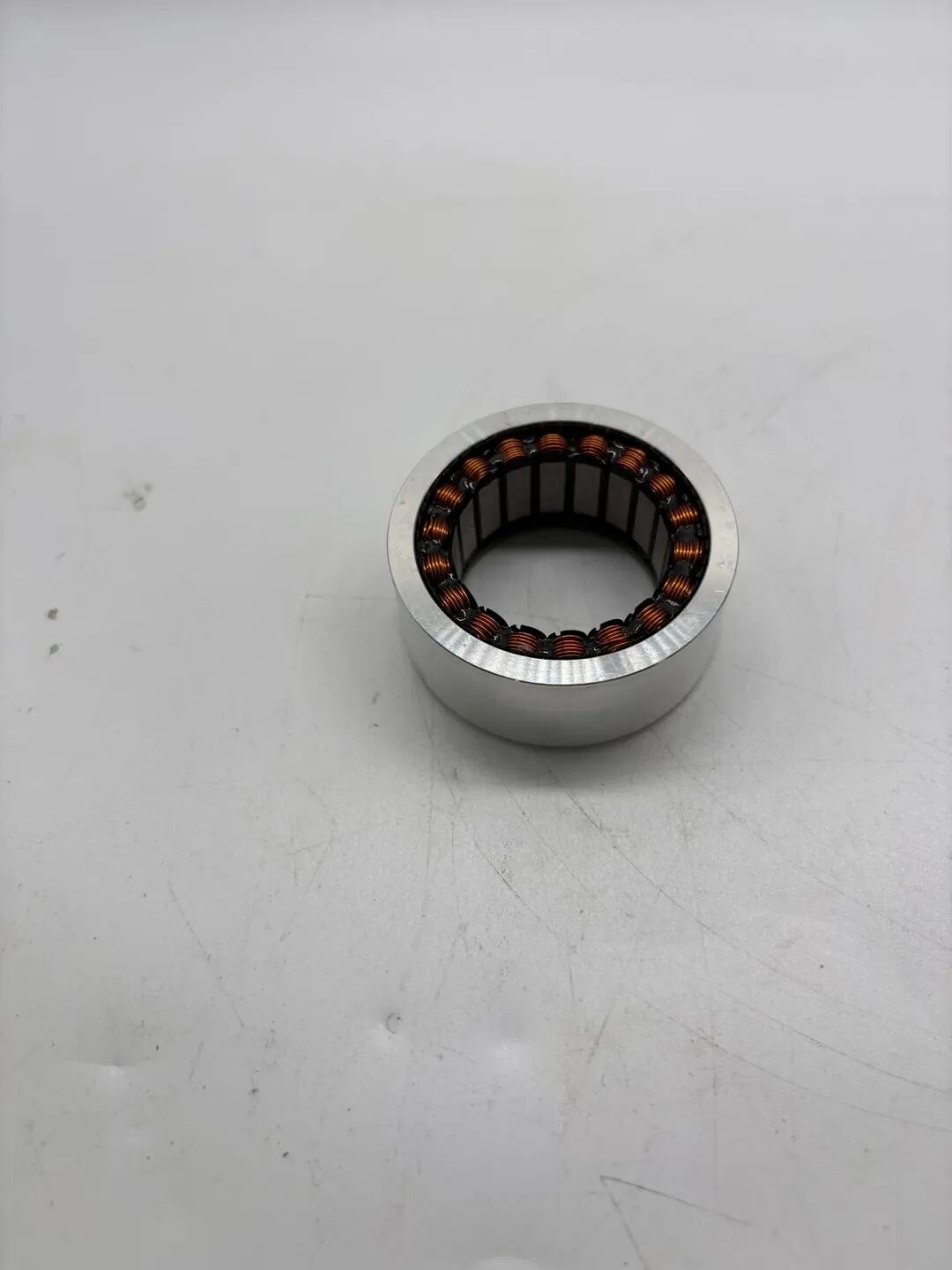

定子与圆形定子套的端面状态

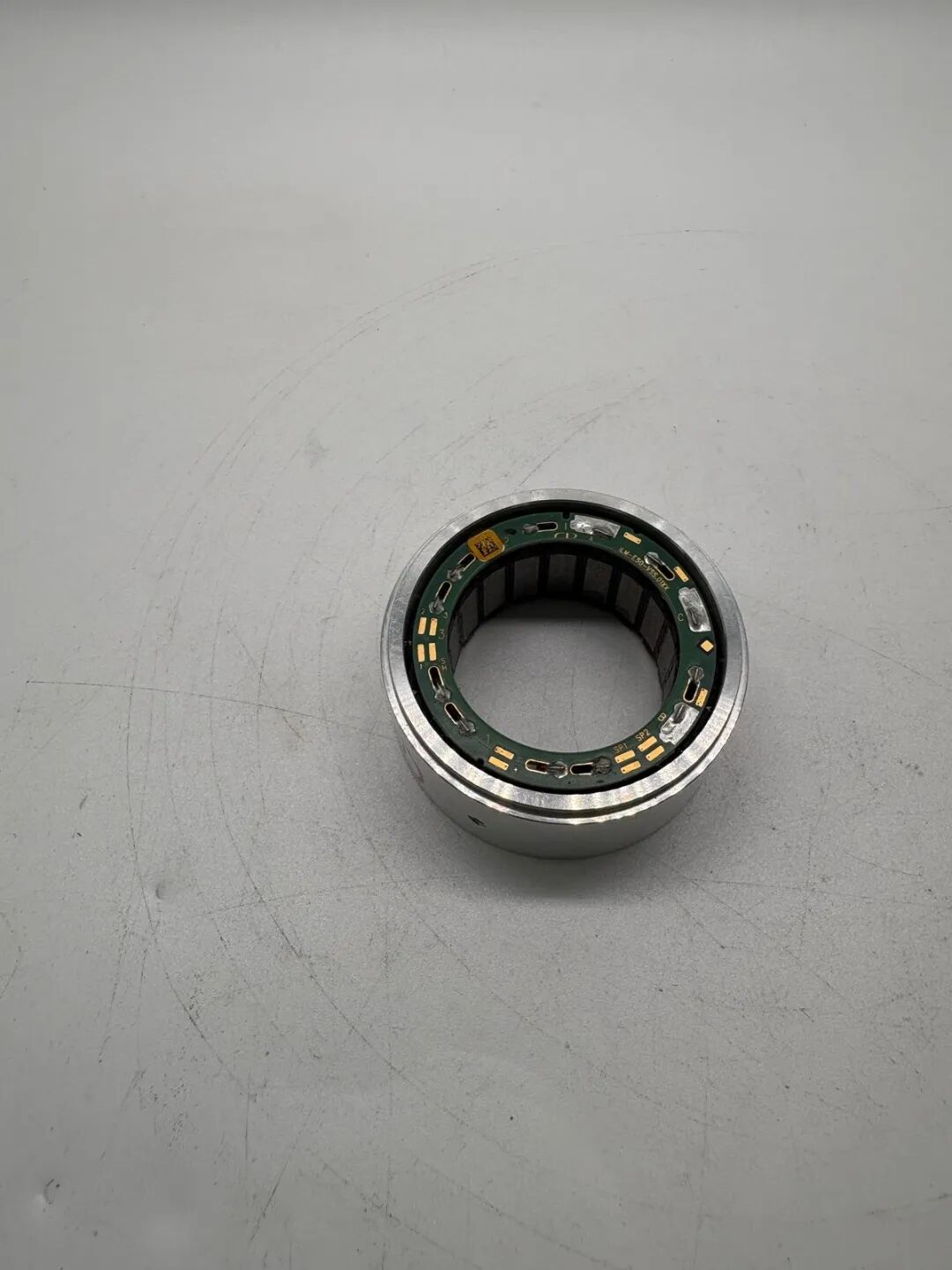

定子组件上的环形 PCB（反馈 / 温度信号）
定子入壳前，先看绕组端部是否平整、槽口和内圆是否有异物，再核对出线方向。PCB 的具体信号定义应以电路图或测试记录确认；照片能确认的是它位于定子一侧，并为出线留出空间。
 |  |

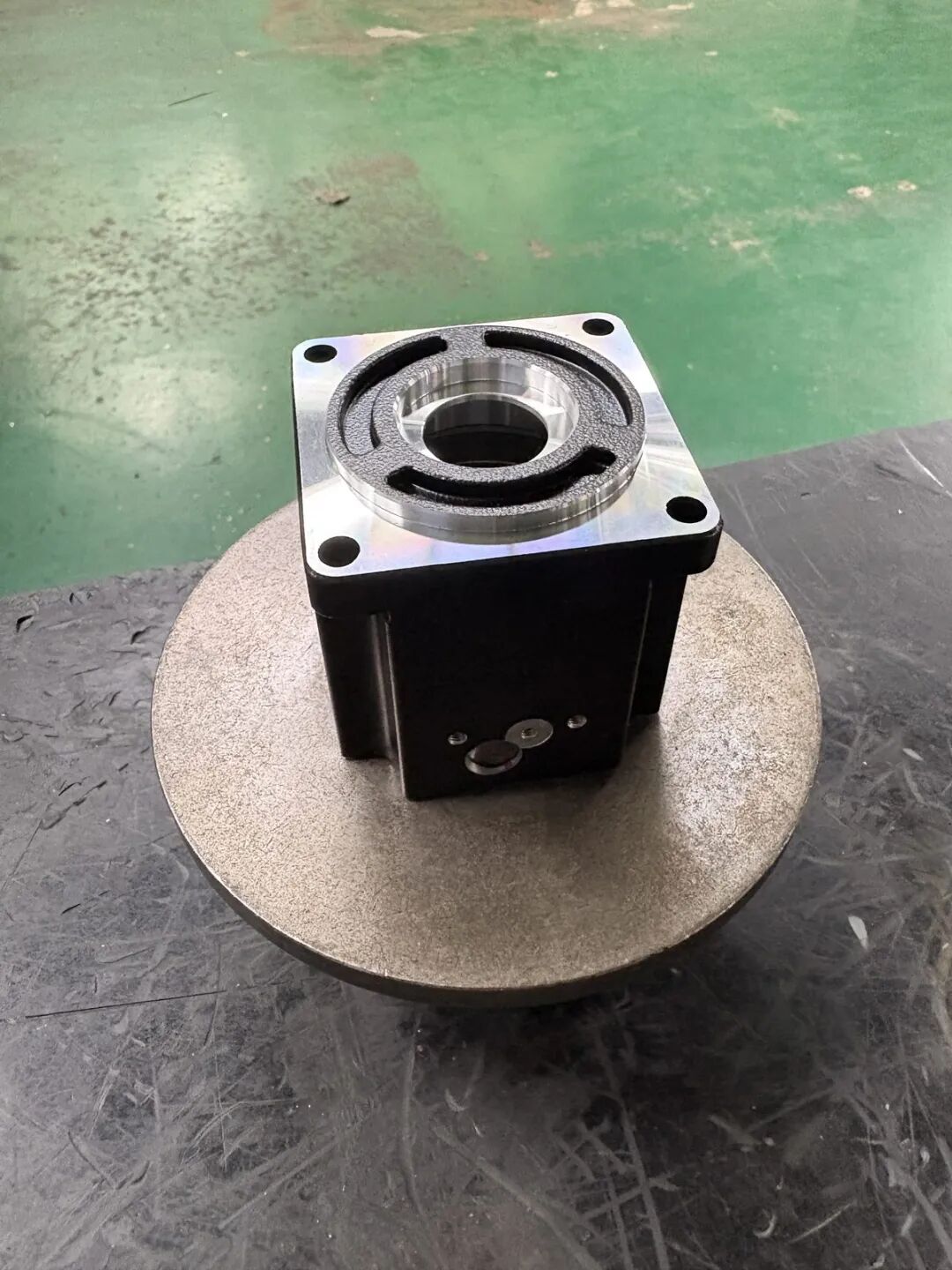

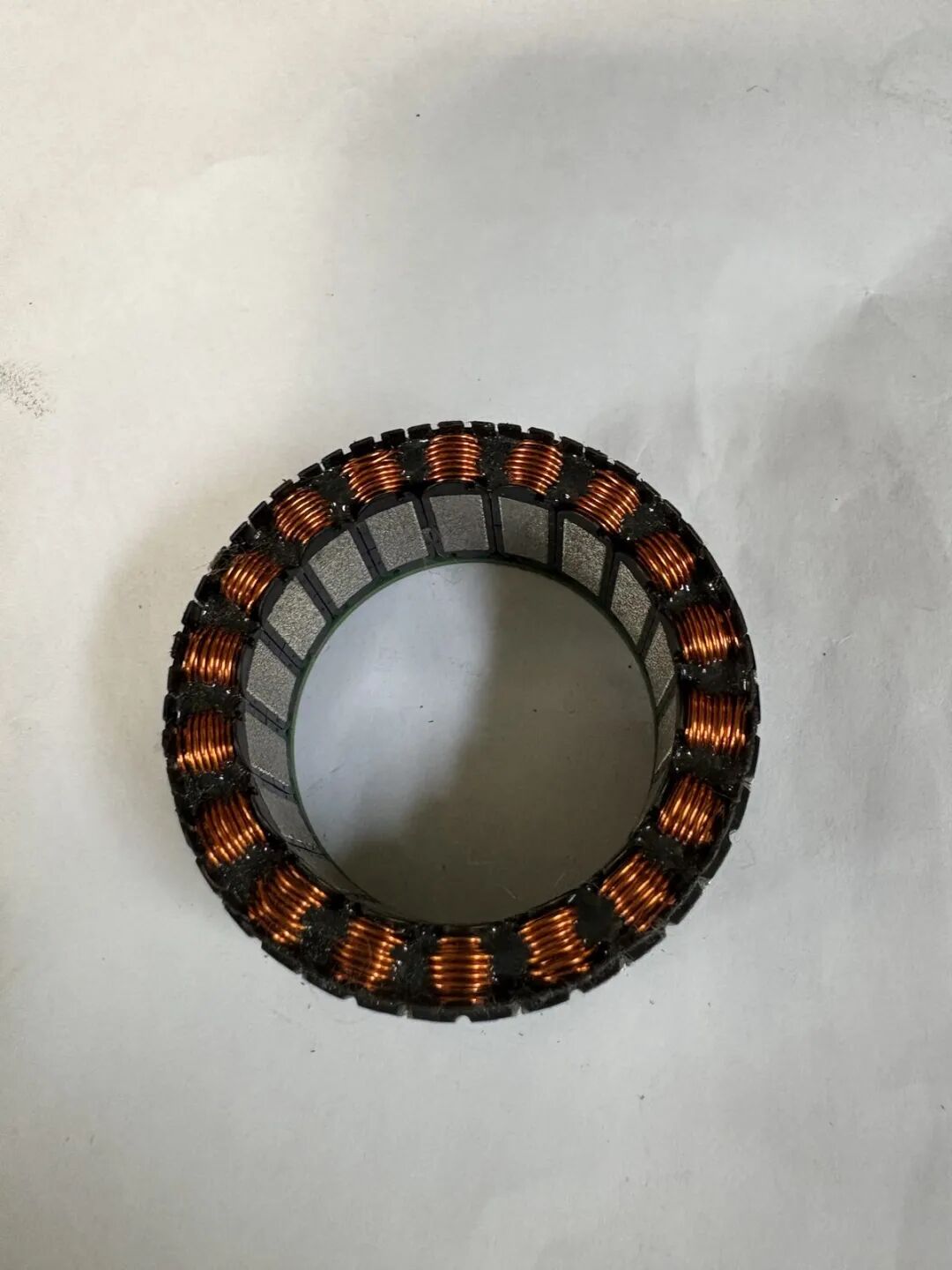

左：绕组定子端面（零件） 右：定子装入方形机壳（关系）

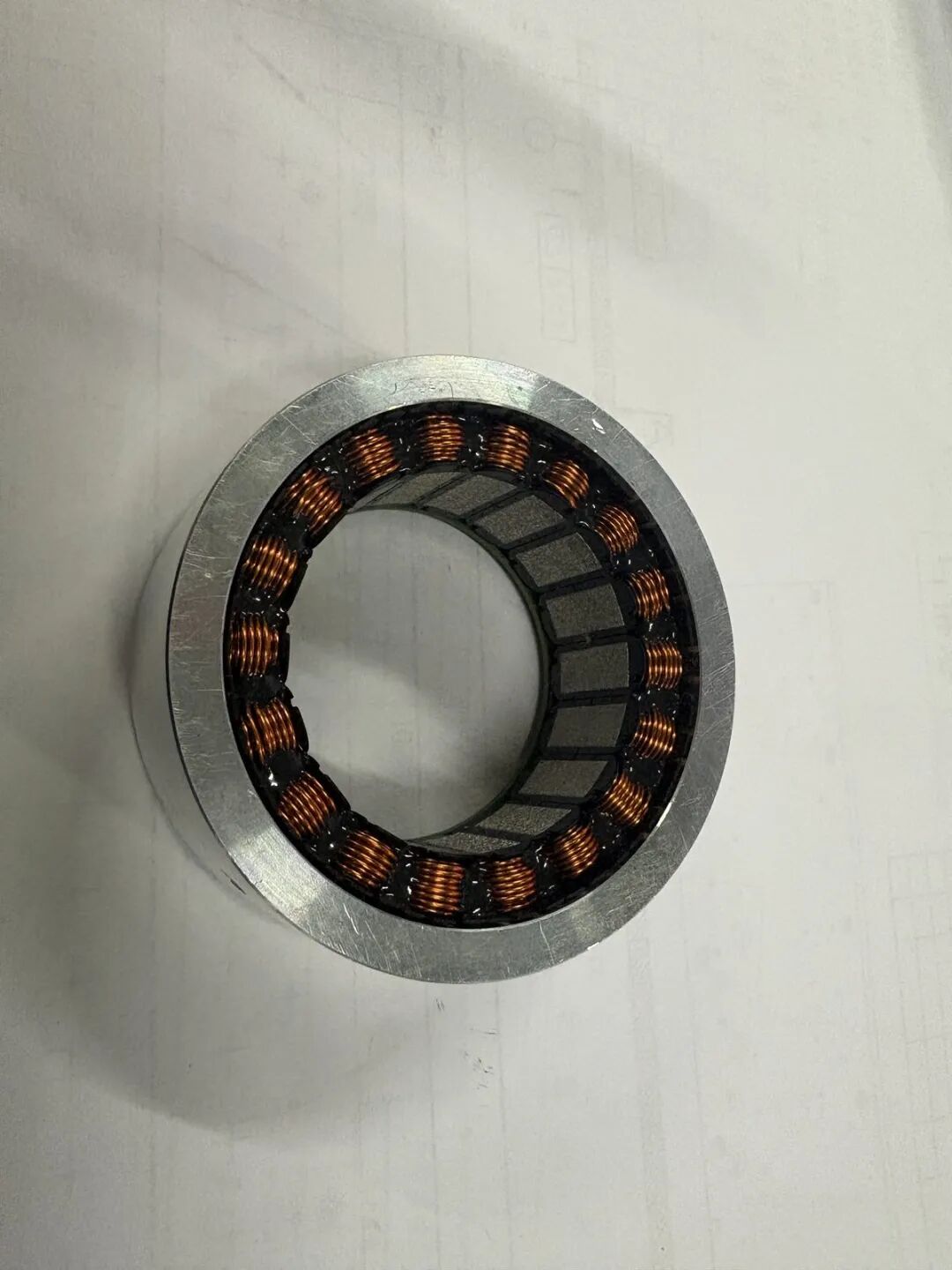

定子绕组与外圆配合外观

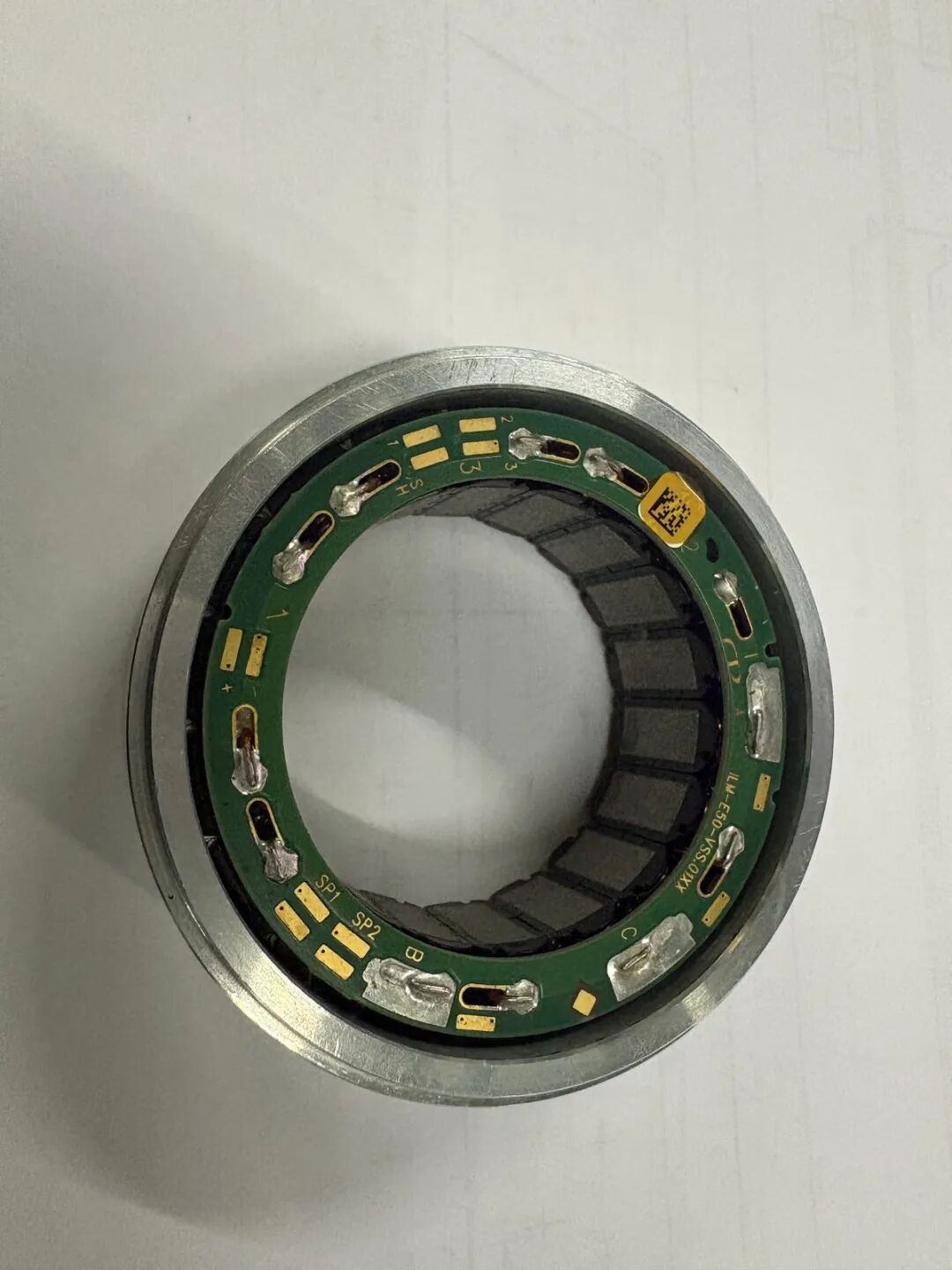

定子端面环形 PCB 近景

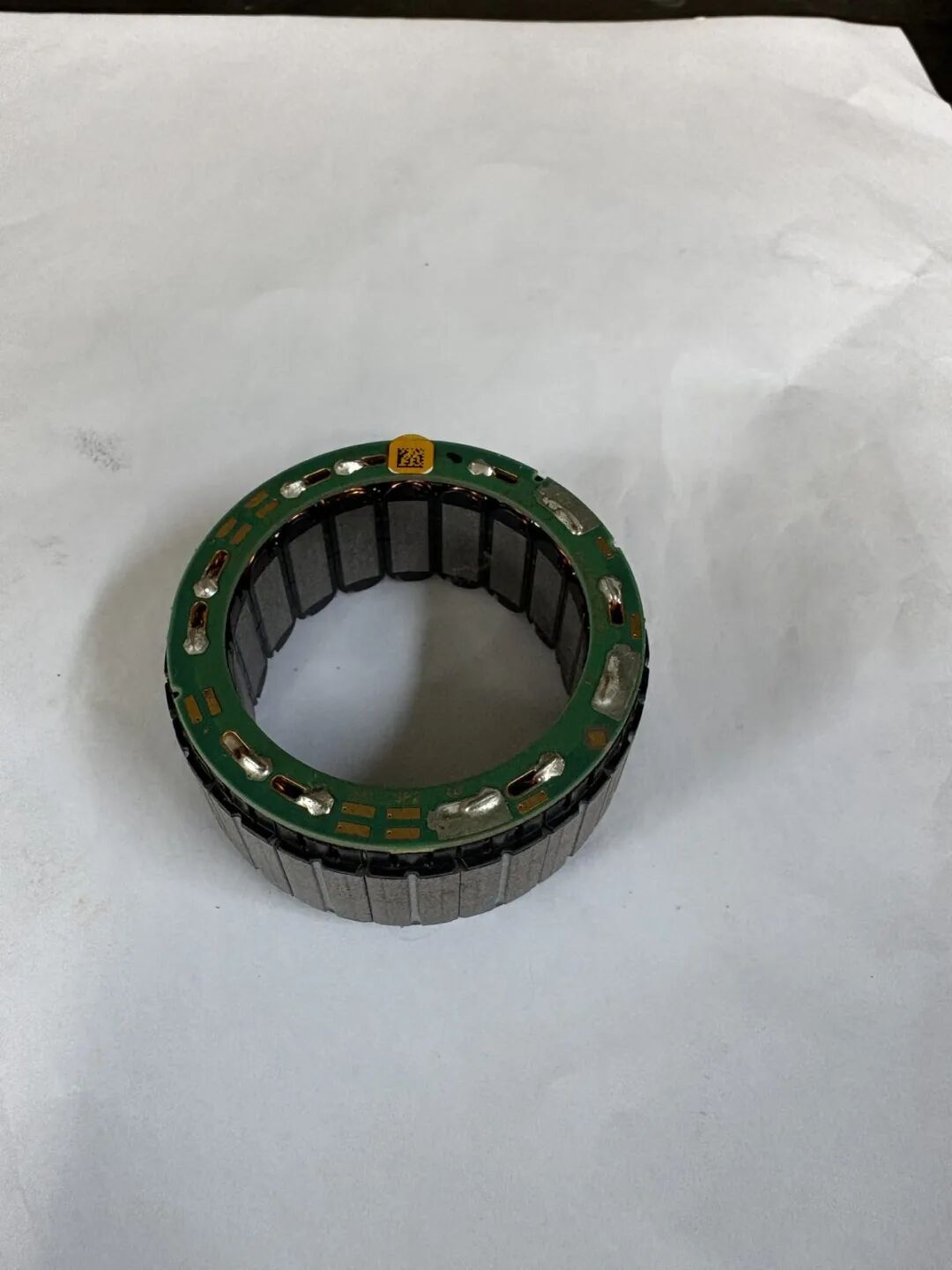

环形 PCB 与定子的轴向对应关系

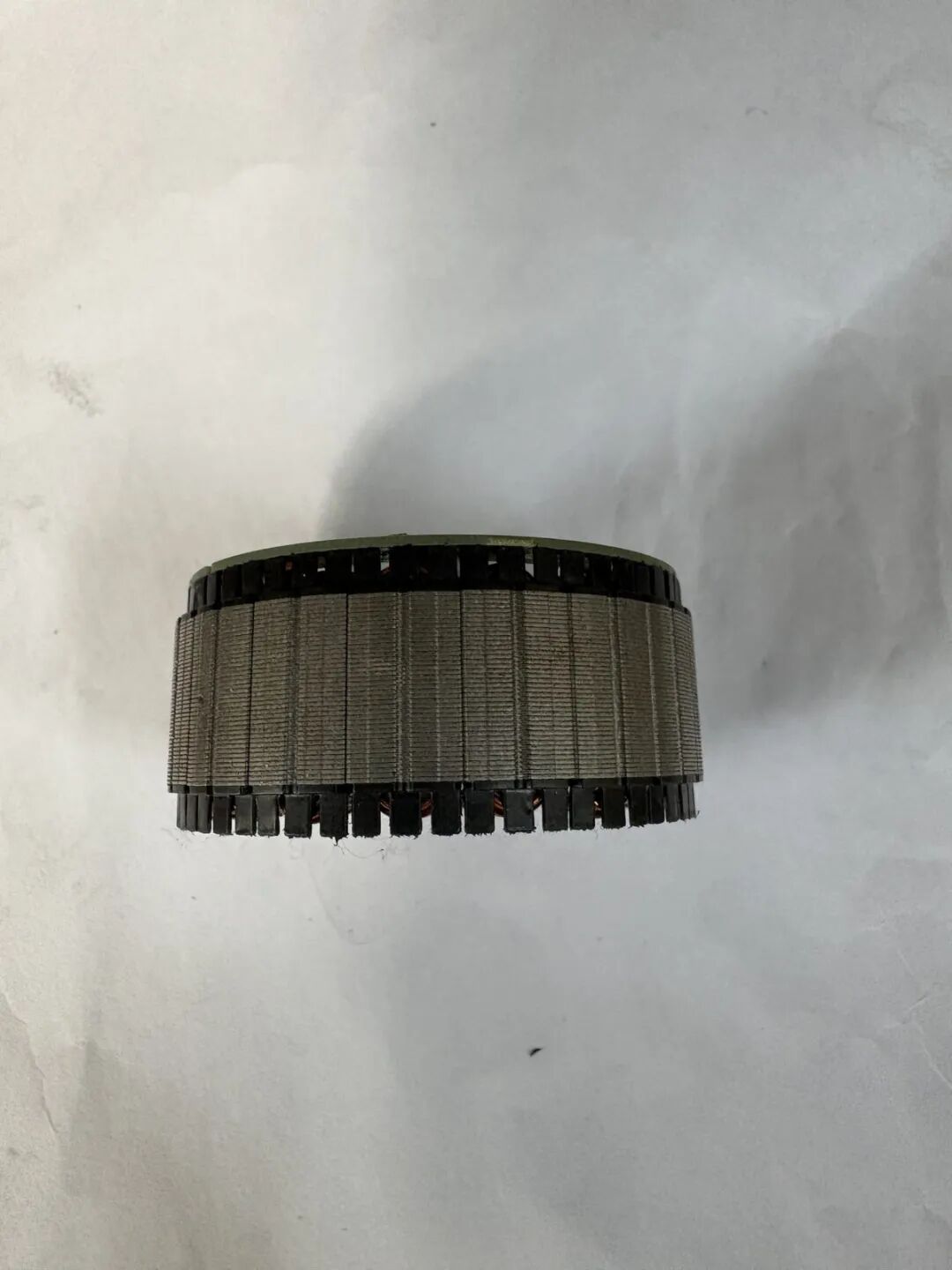

定子外圆与槽口近景

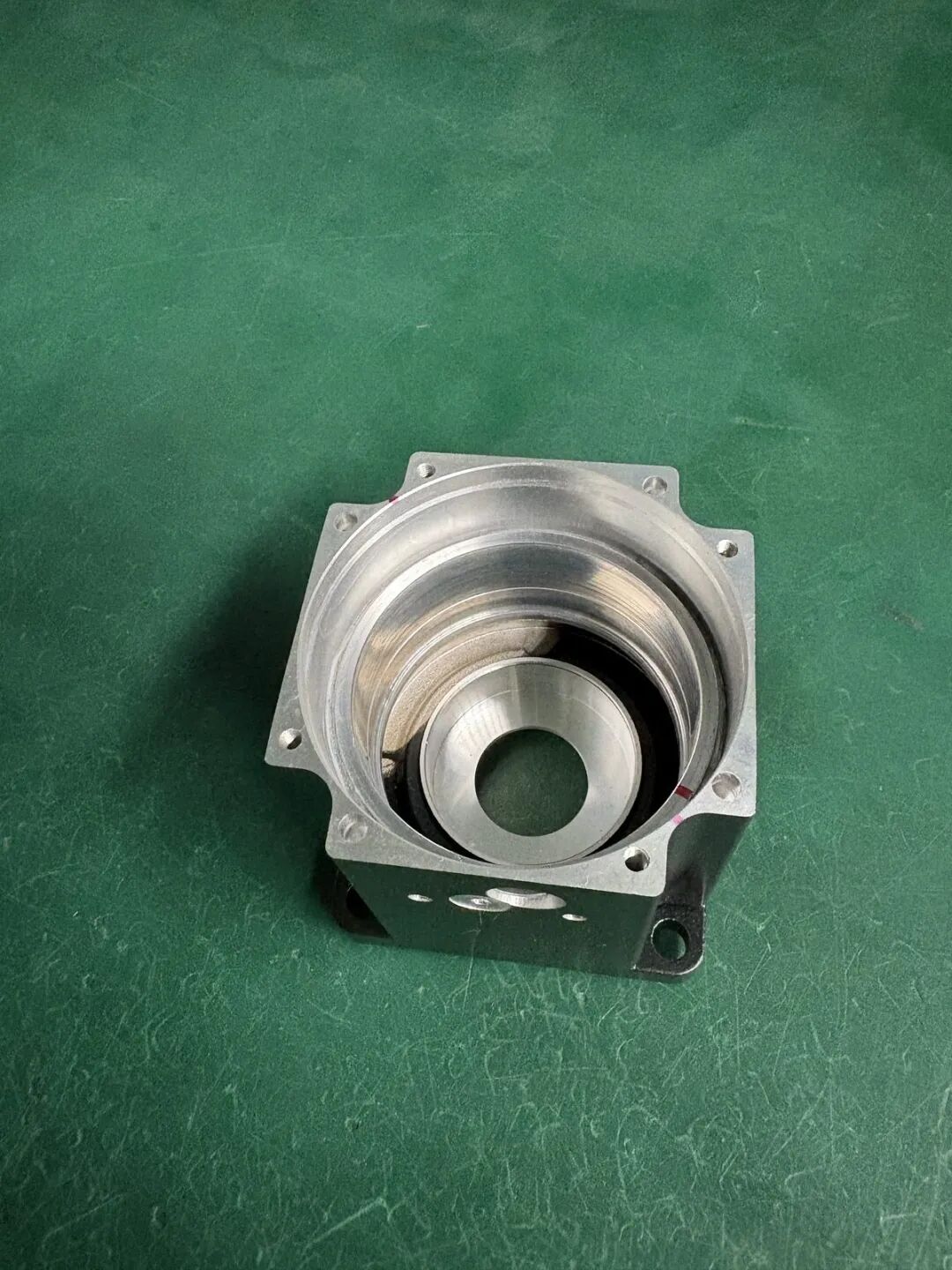

方形端盖与环形 PCB
这一步的判断标准很朴素：绕组不能被端盖止口压到，出线不能落在旋转区域，PCB 和焊点不能在合盖时受挤压。看起来只是「摆进去」，其实是在确定后面所有装配动作的空间余量。
2. 定转子合装，同轴缓慢推进
这是全程最需要耐心的一步。转子轴系沿轴向缓慢进入定子内腔，推进中保持同轴，避免磁钢被吸向定子齿部造成瞬间偏斜。照片显示定子、转子、端盖和机壳会先以拆分状态反复核对，再进入合装。

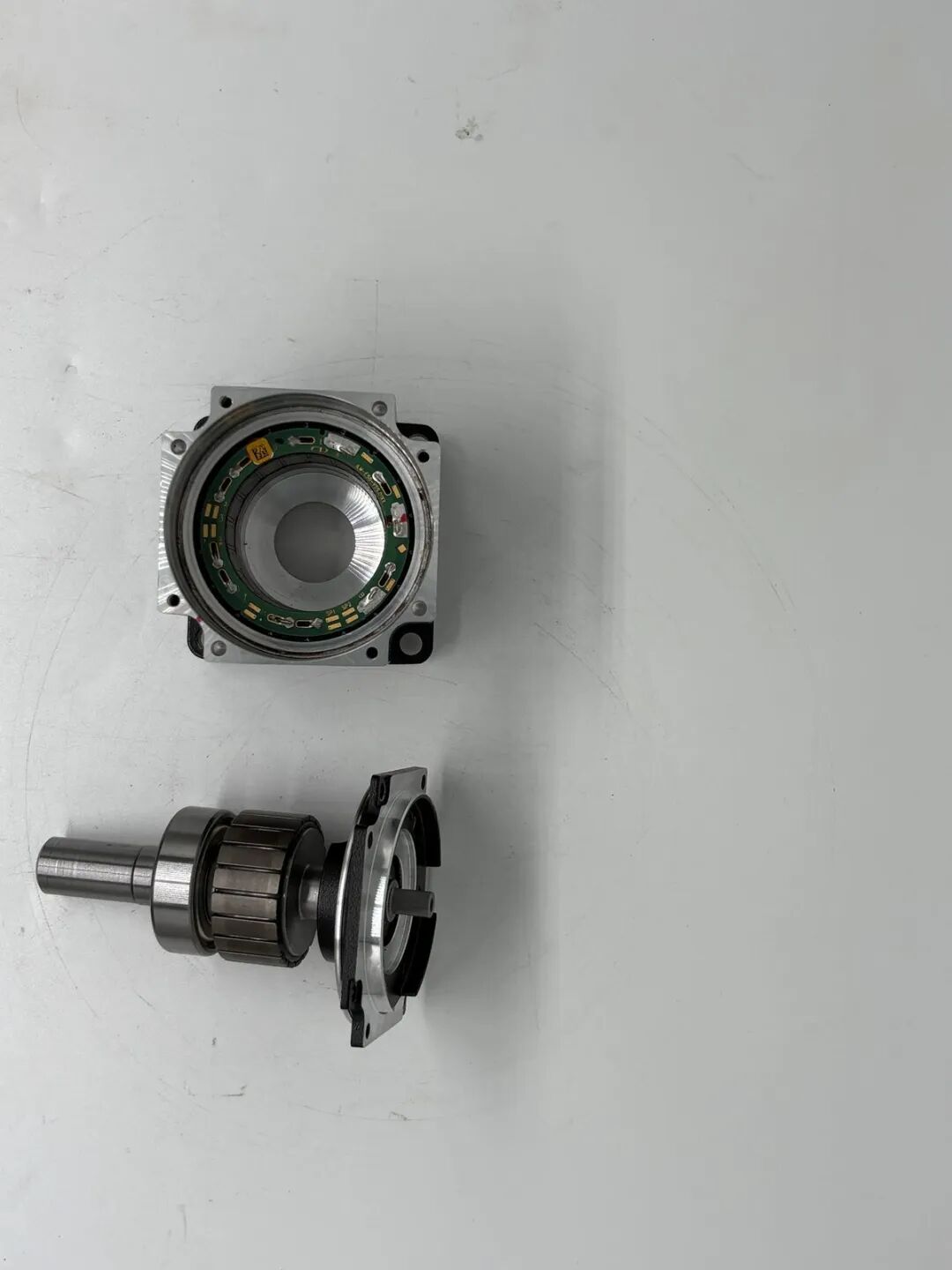

定子、端盖与转子组件的拆分核对状态

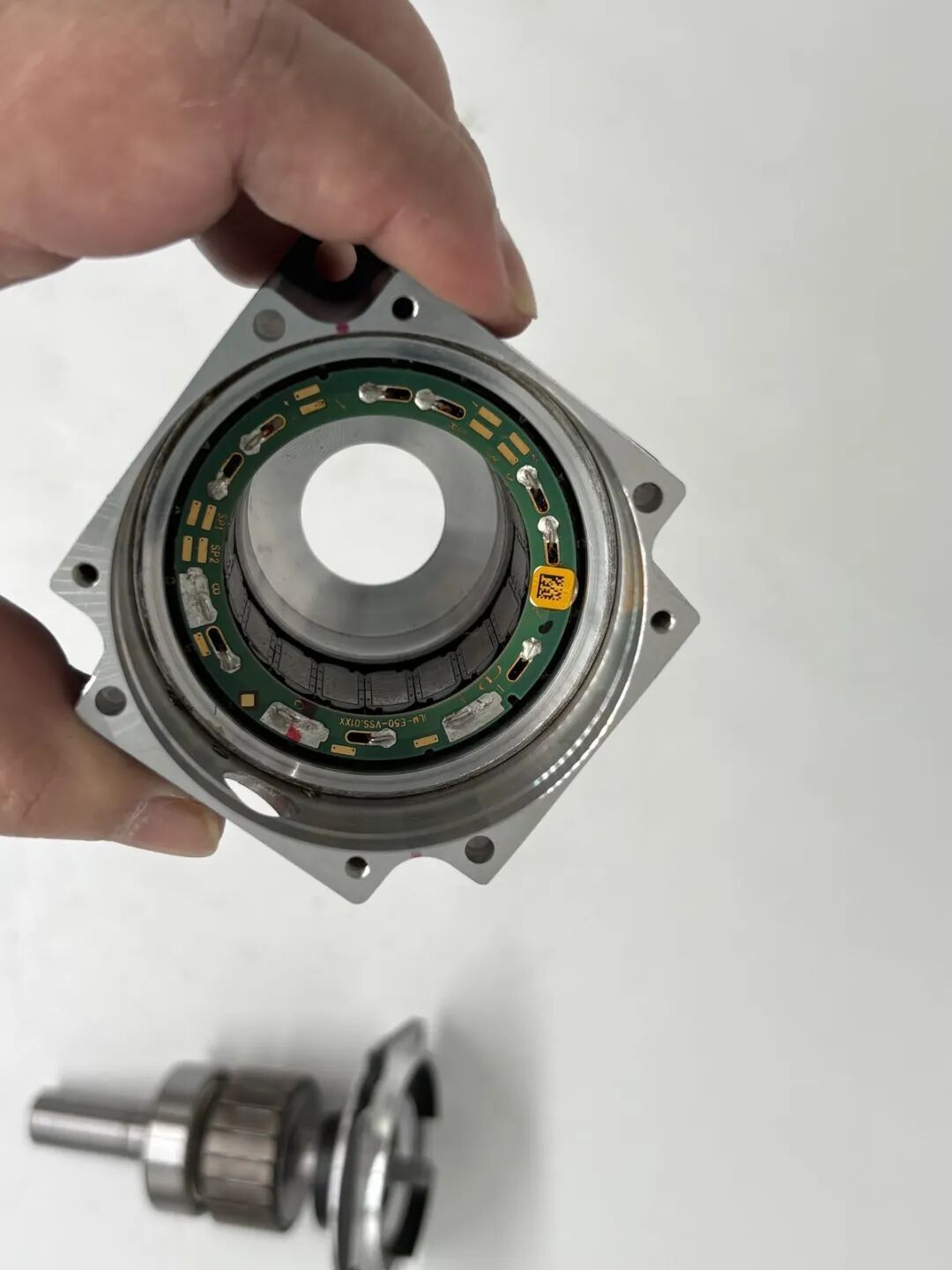

端盖内侧与环形反馈板
 |  |

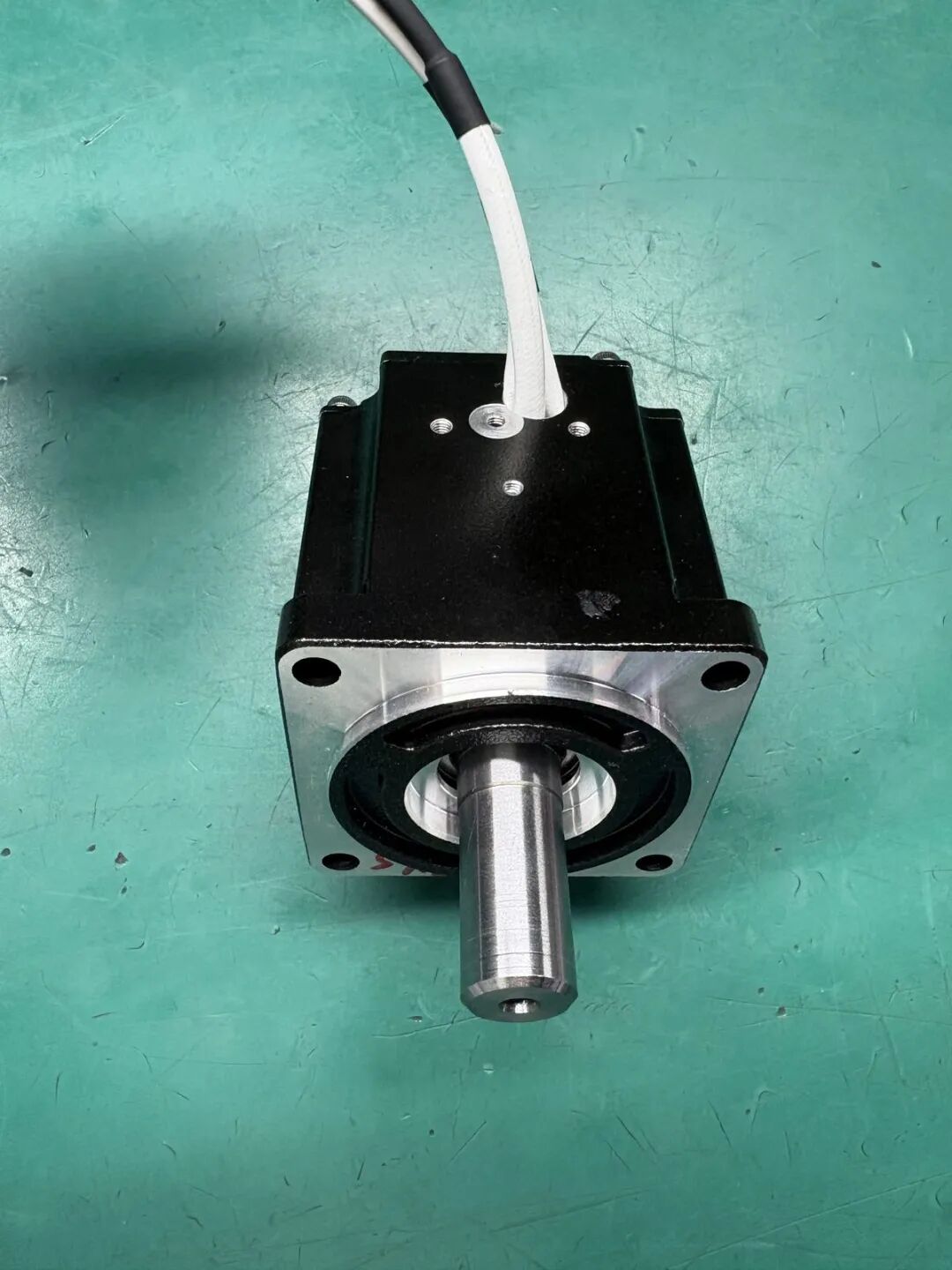

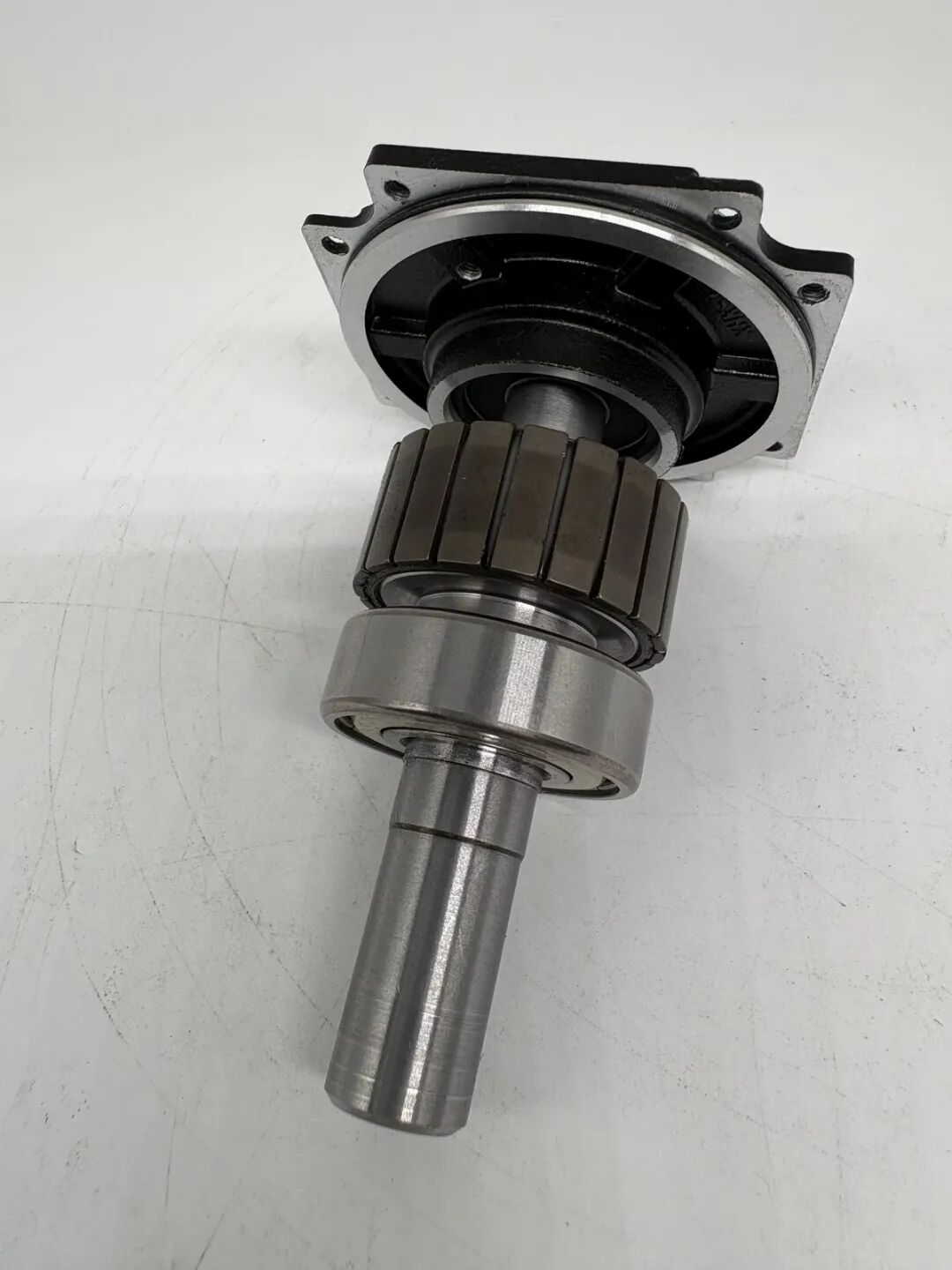

左：转子轴系插入定子内腔（合装中） 右：端盖固定后的电机机体（合装后）
如果阻力突然增大、转子停在固定角度或出现擦碰声，立即停止，检查异物、绕组端部、磁钢边缘和端盖止口。磁阻力矩有手感，但「手感均匀」只是初步筛查，不能代替千分表、塞尺或电气测试。前后端盖合拢前，先确认轴承室、止口方向和出线通道；端盖一旦装反，会出现孔位对不上、线束被压或轴向位置不对。

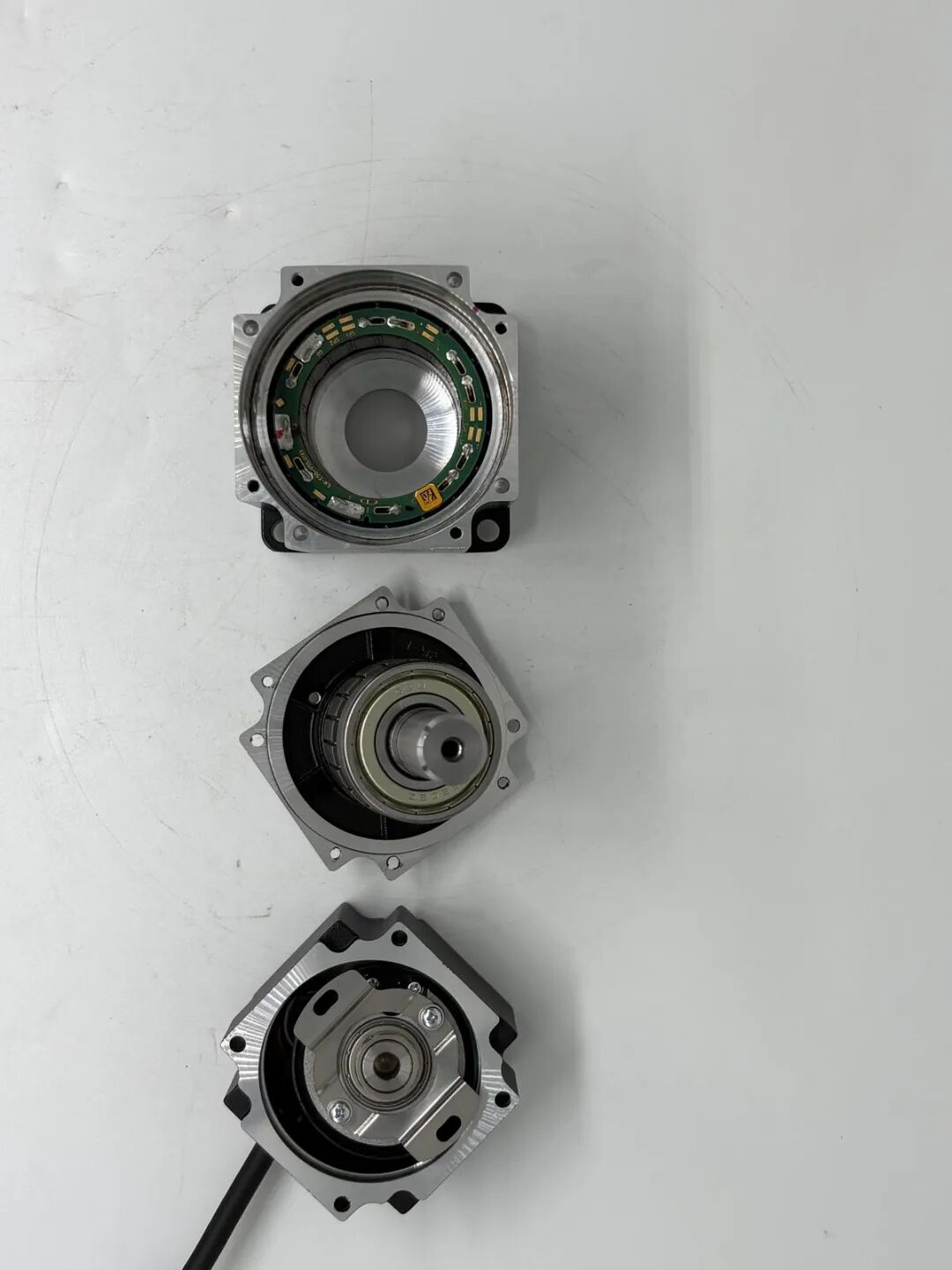

前后端盖与转子组件的对应关系
3. 端盖固定，先带住再对角加力
端盖建议「先带住、再对角、逐步加力」的顺序。照片中能看到电批正在对角拧紧，但照片推不出统一扭矩；具体扭矩应由螺钉规格、材料和企业工艺文件确定。合盖后先手动盘车，检查是否有卡滞、周期性擦碰或明显轴向窜动——这个检查应在接线和通电之前完成。

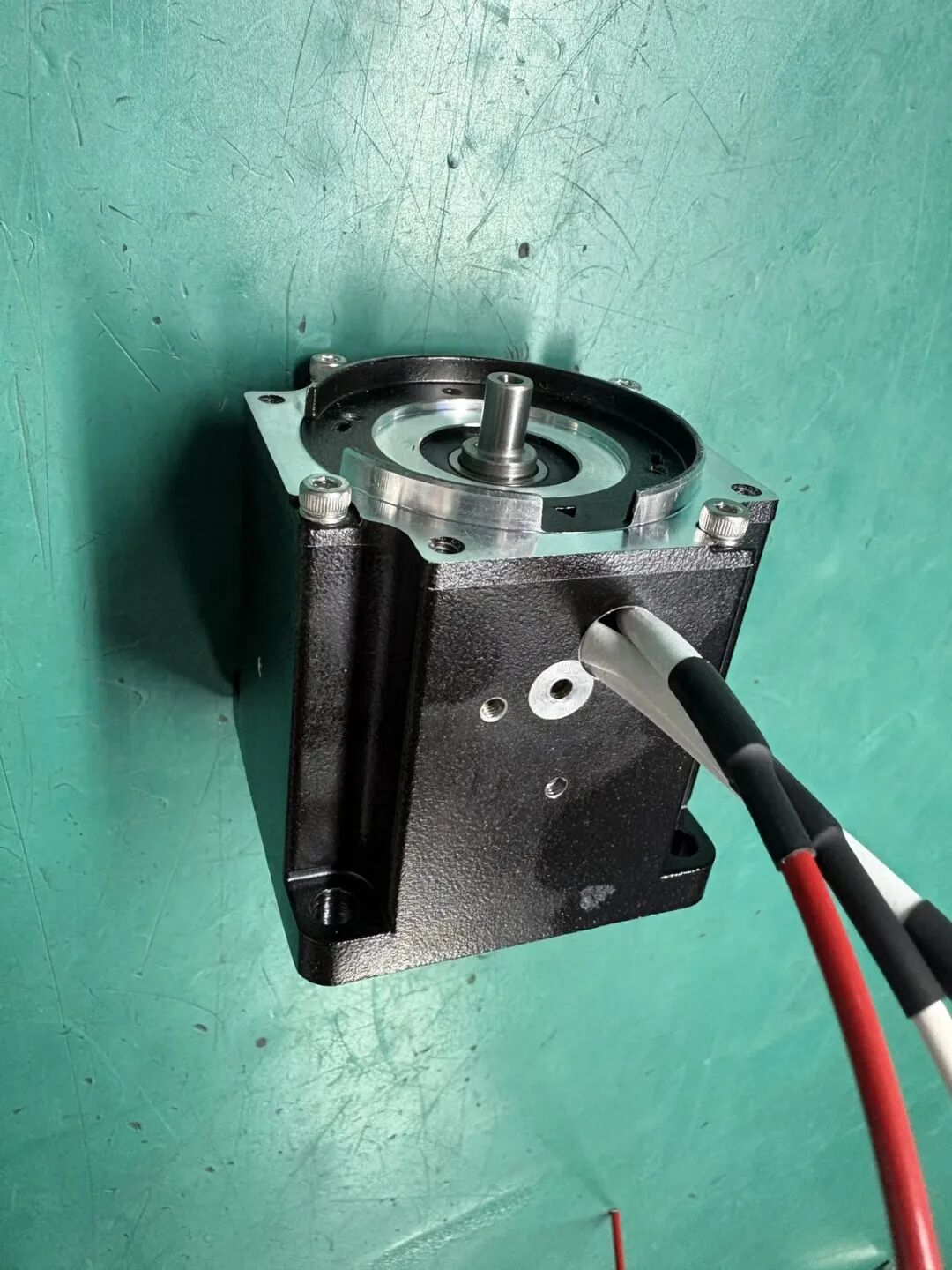

电批对角拧紧 TQ 端盖螺钉
● ● ●
四、电气接口边界：线束与连接器
机械成形后，电机还要能「被接入」。TQ 成品带出红、黑、白、黄等多根线束和圆形连接器。颜色只能作现场识别线索，U/V/W、反馈和温度信号的最终定义必须以接线表和通断测量为准。线束要避开轴伸、端盖边缘和可能发热的位置，同时留出弯曲半径；连接器固定后再做轻微拉扯检查，确认焊点、压接和护套没有明显松动。

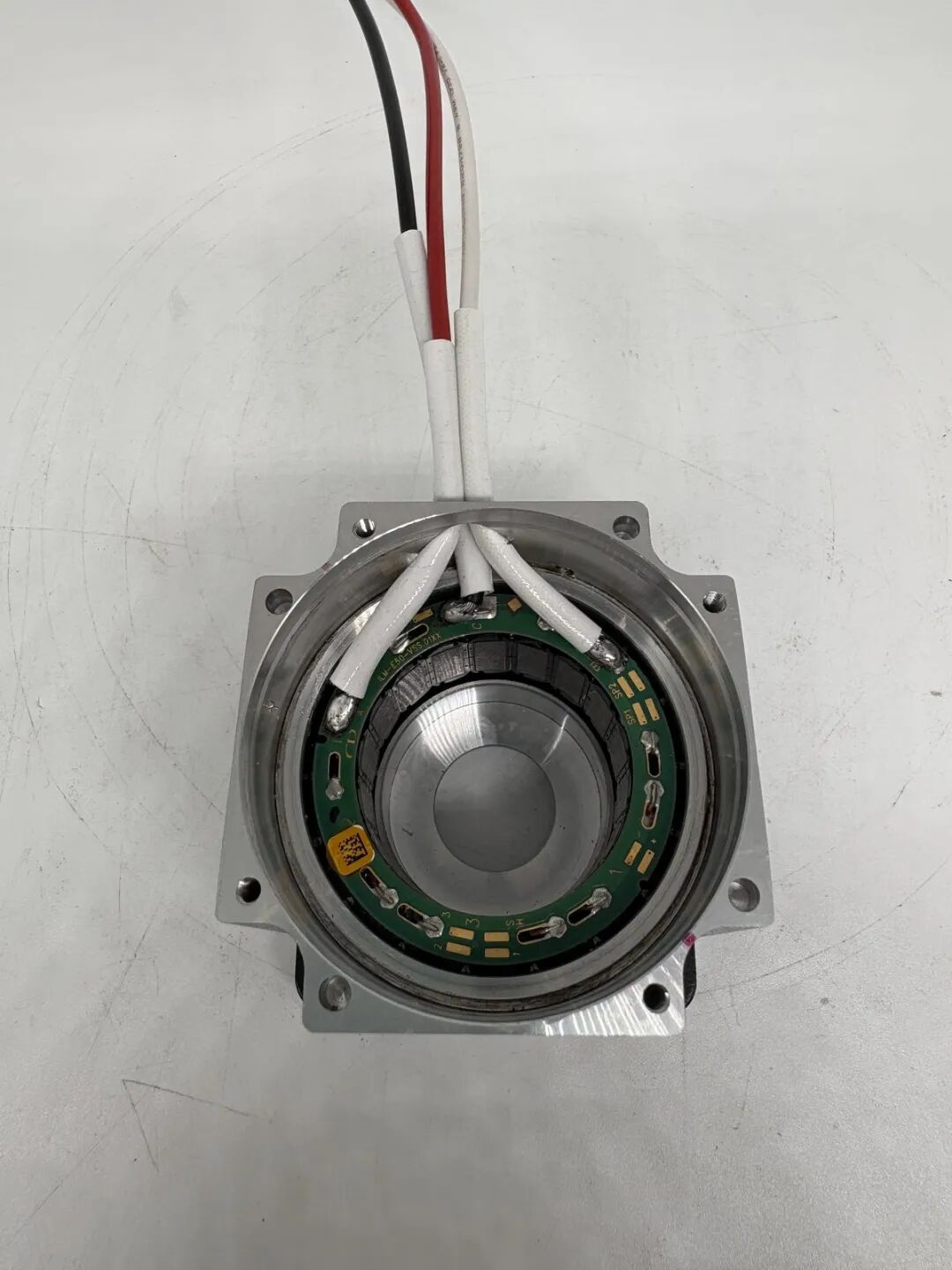

TQ 三相引线与环形 PCB 出线

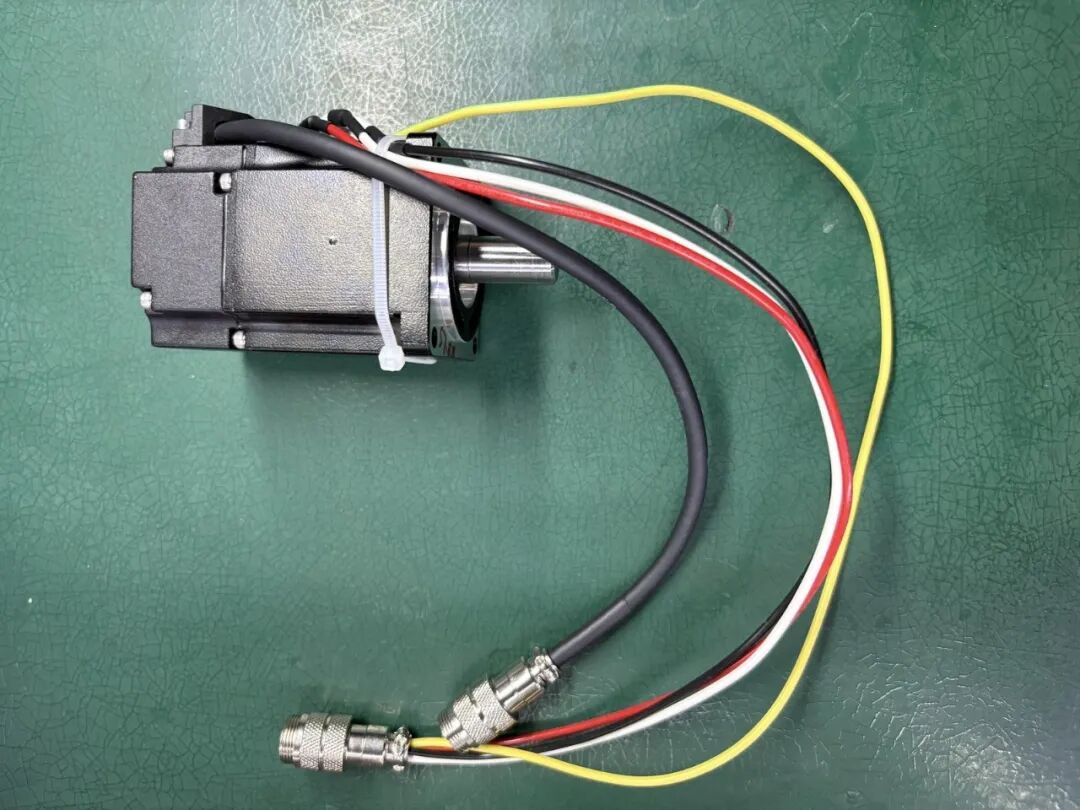

带连接器的 TQ 独立电机侧视图
● ● ●
五、装完别急通电：过三关
外观完整只代表机械样件成形，第一次通电前要把检查分成三关，一关不过不进下一关：
第一关 · 静态：手转动轴伸，确认没有周期性卡滞、擦碰和明显轴向窜动；
第二关 · 电气：依据接线表核对三相、反馈和温度通道，测相间电阻、相间电感和绕组对机壳绝缘；
第三关 · 空载：拖动测空载反电动势，用极对数和转速关系核对波形与系数。
另外，温升数据必须注明散热状态——机壳、定子安装面和环境条件不同，结果不能直接摆在一起比。
规格书里的 0.282 Ω 端子电阻、275 μH 端子电感和 0.53 N·m 额定转矩，是后续测试的参照值，不是照片能直接证明的结论。绝缘电阻阈值、测试电压、允许跳动和电阻偏差范围，应依据企业规范或适用标准确定。

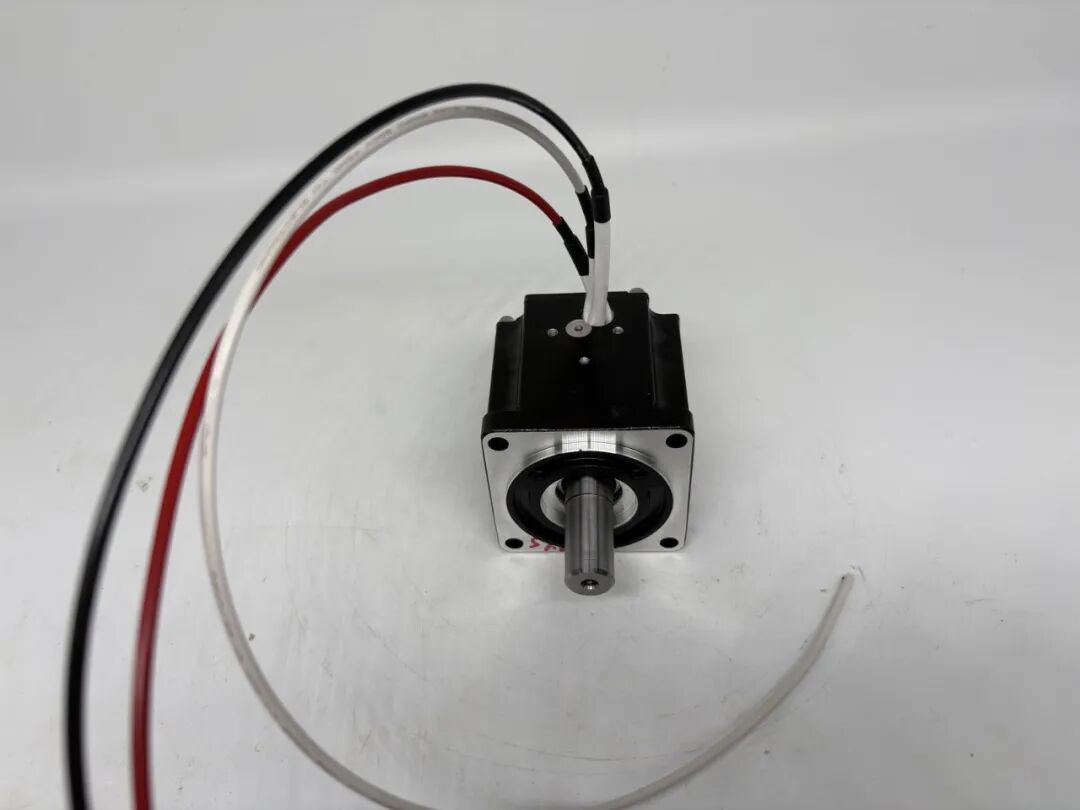

TQ 电机组装完成后的正视状态

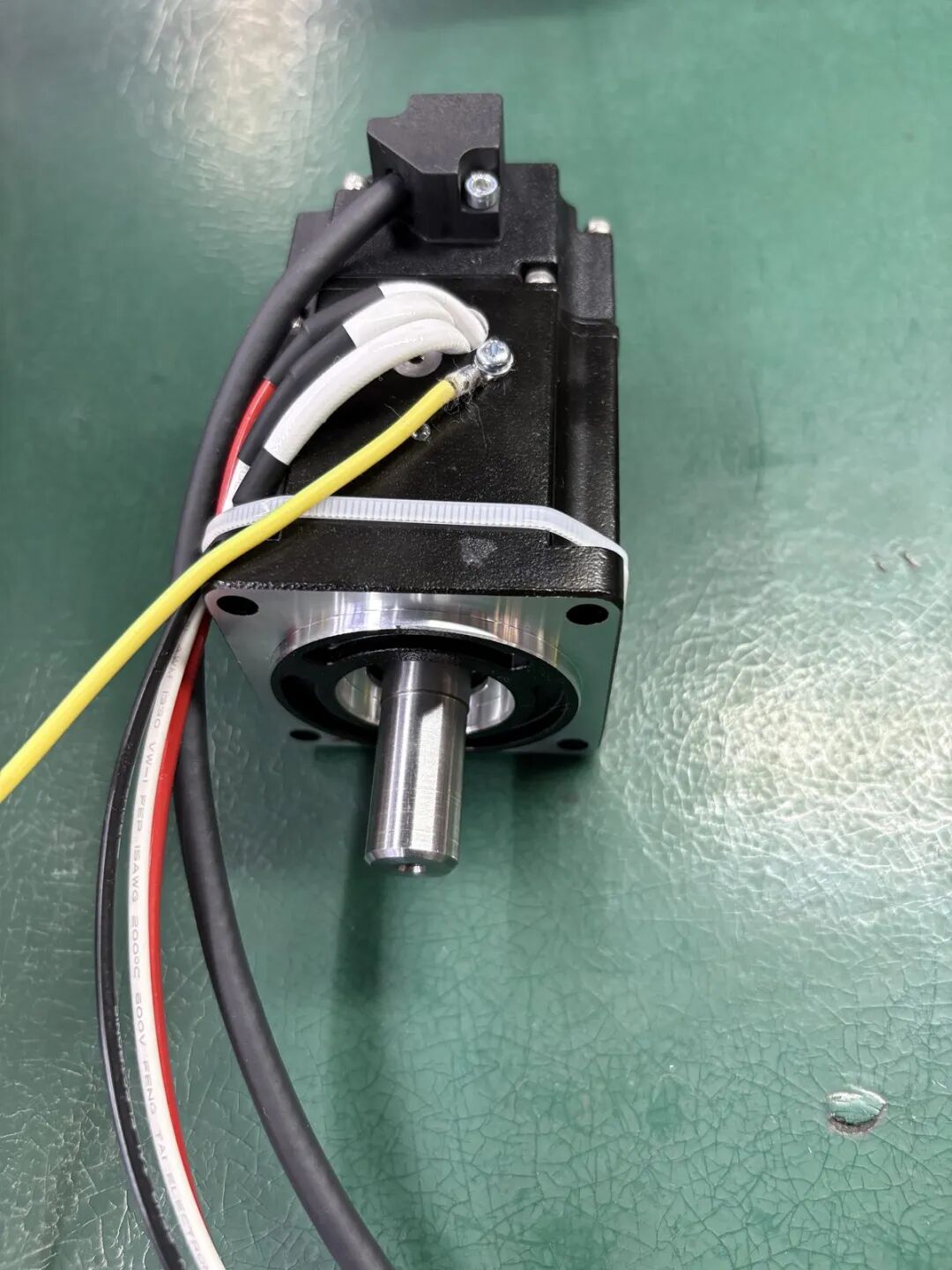

TQ 电机完成接线后的成品状态
● ● ●
小结
TQ ILM-E50x14 的组装，说到底就是给无框的电磁核心补回一副机械身体：加工轴建立转矩传递路径，轴承和端盖建立旋转支撑，方形机壳固定定子，线束和连接器让样件具备测试接入条件。四句话收住：
无框电机买的是电磁核心，装的是机械边界
——自由度在高，责任也在高； 转子套压装先对正
，同轴度不能靠「看起来直」； 定子入壳先避让绕组
，端盖别压线和板； 接线完成只算成形
，过三关才算能安全测。
照片能确认的是：ILM-E50x14 已从转子套、轴、定子和机壳散件，组成带端盖、轴伸和连接器的独立样件。气隙、同轴度、轴承预紧、反电动势、温升和负载能力，留给下一篇台架数据回答。
● ● ●
