EMC不是玄学！一文搞懂电磁干扰三要素，硬件工程师入门必看
前言：为什么很多工程师觉得EMC是玄学

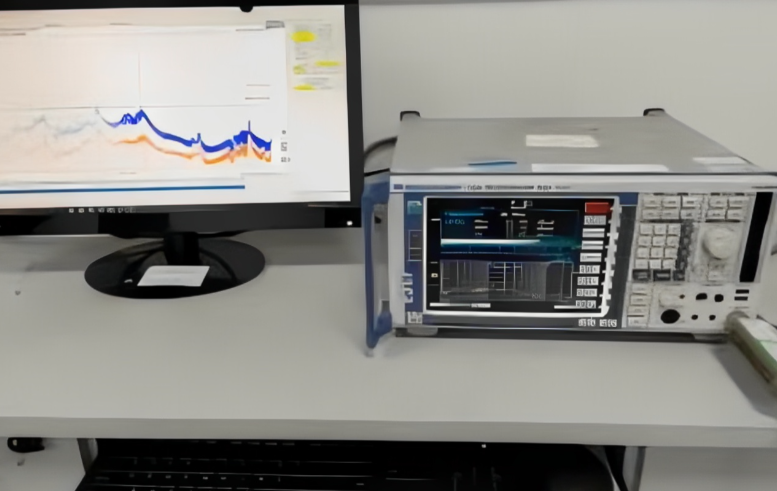

硬件开发中经常遇到这样的现象：产品样机在桌面调试功能完全正常，上电运行稳定，但是做EMC认证测试时出现各类异常。辐射发射RE超标、传导发射CE不合格，静电ESD一打就死机复位，电快速脉冲群EFT测试通信乱码，浪涌测试直接烧毁接口器件。
很多工程师遇到这类问题，第一反应就是盲目的增加磁珠、多加电容、外壳贴铜箔、到处加TVS管，靠不断试错碰运气，整改周期拉长，BOM成本不断上升，最后依旧无法通过认证。
造成这种局面的核心原因，是没有理解电磁干扰产生的底层逻辑。所有电磁干扰现象，必须同时具备三个条件：干扰源、耦合路径、敏感设备，三者缺一不可。缺少任意一环，干扰就无法形成实际故障。EMC整改本质就是破坏三要素中至少一环，消除干扰链路，而不是盲目堆砌元器件。
EMC分为两大部分：EMI电磁发射（设备向外发出噪声，不能超标）、EMS电磁抗扰（设备抵抗外部干扰，不能失效）。三要素分析逻辑对EMI、EMS全部适用。干扰源可以来自设备内部，也可以来自外界；耦合路径是噪声传递的通道；敏感设备就是被 干扰后出现异常的电路模块。
一、电磁干扰三要素基础概念
完整电磁干扰链路：干扰源产生电磁噪声 → 通过耦合路径传输能量 → 被敏感设备接收，产生故障现象。
重要定理：三者同时存在，干扰故障才会发生。
有强干扰源，但没有耦合路径，不会出问题； 干扰源很强，耦合路径通畅，但接收电路完全不敏感，也不会故障； 电路极度敏感，但是没有噪声来源，同样不会出现异常。
硬件工程师排查EMC故障，第一步不是加器件，而是回答3个问题：噪声来自哪里？通过什么路径传过来？哪一块电路受影响？只要定位清楚三要素，问题就解决大半。
1.1 干扰源：噪声从哪里来
干扰源分为设备内部干扰源和外部环境干扰源。内部干扰源对应EMI发射问题；外部干扰源对应EMS抗扰度问题。
很多新手误区：只有高频信号才会产生干扰。实际只要电压、电流发生快速变化，无论频率高低，都会产生噪声。DC‑DC工作频率只有几百kHz，但是谐波可以延伸到上百兆，是绝大多数消费电子EMC超标的头号元凶。
干扰源处理优先级最高，源头降低噪声，是成本最低、效果最好的手段。比如开关电源合理选择开关速度，不要一味追求MOS管高速；高速信号尽可能降低边沿速率，能满足时序即可，不要盲目追求最快上升沿。源头把噪声压下去，后续滤波、屏蔽压力会大幅降低。
1.2 耦合路径：噪声如何跑到受害电路
耦合路径是EMC里面最复杂，也是最容易踩坑的环节。分为两大类：传导耦合、辐射耦合。传导通过导线、地线等金属导体传递噪声；辐射通过空间电磁场传递噪声。细分又分为容性耦合（电场耦合）、感性耦合（磁场耦合）、公共阻抗耦合，很多故障是多种耦合叠加在一起发生的。
补充：远场辐射耦合：距离大于1/6波长，电磁波在空间传播，就是天线效应。PCB走线、外接线缆无意中充当发射天线，向外辐射电磁波，同时线缆也可以接收外界电磁波噪声。30MHz以上辐射超标，很多是外接线缆作为天线，共模电流向外辐射，很多时候板子本身噪声不大，线缆放大辐射能量，这是硬件整改高频踩坑点。
传导与辐射干扰对比：
很多工程师一上来就做屏蔽，忽略传导噪声。经验总结：先治传导，再谈屏蔽；传导是里子，辐射是面子。如果电源端口传导噪声没有滤干净，外接电源线就会携带共模噪声，整根电源线变成巨大天线，屏蔽壳效果大打折扣。
1.3 敏感设备：哪些电路最怕干扰
同样的噪声，加到不同电路，结果天差地别。强噪声加载在功率大的数字IO可能毫无反应，微弱噪声加到高阻抗模拟输入端，就会造成采样跳变。
工程经验：敏感电路设计两大原则：①尽量降低敏感节点阻抗，阻抗越低，越不容易被电场耦合干扰；②尽量缩小敏感信号回路环路面积，环路越小，磁场耦合感应的噪声电压就越小。
二、基于三要素的EMC问题分析流程（硬件工程师实操）
遇到EMC测试失败、现场干扰故障，不要直接改动BOM，按照下面标准化流程拆解三要素，定位问题根源。
步骤1：现象收集，记录故障条件
完整记录故障现象：什么测试条件、什么工况、出现什么异常；复现概率；哪些模块受影响。例：EFT 4kV测试，RS485通信乱码；DC‑DC满载时ADC采样跳动；辐射测试216MHz频点超标。
步骤2：定位干扰源
逆向推导：故障现象对应哪一部分电路可能产生噪声。
频点超标：看频点是不是时钟的整数倍谐波，指向MCU时钟、DDR； 负载加重噪声变大：大概率指向开关电源、功率驱动电路； 瞬态测试才出问题：继电器、感性负载、外部瞬态干扰源。
辅助排查小技巧：断开怀疑模块，看故障是否消失。断开DC‑DC，超标消失，说明干扰源就是开关电源。
步骤3：判断耦合路径
判断噪声是导体传导过来，还是空间耦合过来。
如果拔掉外接线缆故障消失：高度怀疑线缆传导或者线缆天线辐射； 改动PCB走线间距，故障变化：大概率是容性/感性近场耦合； 修改地线连接方式，故障明显改变：公共阻抗耦合（地环路）。
步骤4：锁定敏感受害者
确认是哪一块电路被 干扰。是ADC？复位？通信接口？无线模块？
步骤5：选择整改方向（破坏三要素至少一环）
三个整改方向，优先顺序：抑制干扰源 > 切断耦合路径 > 提高敏感电路抗扰度。源头治理成本最低，提升受害者抗扰属于兜底方案。
经典反面案例：不治理干扰源，只给敏感电路疯狂增加滤波电容。噪声能量巨大时，再多滤波器件也扛不住，治标不治本。
三、工程实战案例解析，用三要素看懂真实EMC故障
案例1：开关电源导致整机辐射超标
故障现象：产品辐射RE测试，120MHz、240MHz频点严重超标。拔掉电源线，超标消失。
三要素拆解：
干扰源：DC‑DC开关电源，开关动作产生大量谐波噪声； 耦合路径：开关电源产生共模噪声，通过寄生电容耦合到电源线，电源线充当辐射天线，向外辐射电磁波；传导噪声转为辐射噪声； 敏感对象：EMC接收机接收辐射噪声（EMI发射问题，受害者是外部空间的接收设备）。
整改方案：
干扰源层面：DC‑DC芯片选择合适上升沿，不追求极致高速开关； 耦合路径层面：电源输入增加共模电感、Y电容，抑制共模噪声，切断噪声流向电源线；PCB布局，开关功率回路最小化，减小环路面积； 辅助：电源线增加磁环，衰减线缆共模电流。
关键点：板子内部辐射并不大，噪声通过电源线传导出去，线缆作为天线放大辐射，很多工程师一开始去给板子加屏蔽罩，收效甚微，根源没有处理耦合路径。
案例2：ADC采样数值随机跳动
故障现象：产品上电，ADC采集模拟电压，数值无规律跳动，功能测试不稳定。
三要素拆解：
干扰源：板上PWM电机驱动电路，大电流快速变化； 耦合路径：电机功率走线与ADC模拟走线距离近，平行走线，发生感性磁场耦合；同时数字地与模拟地没有处理，公共阻抗耦合带入噪声； 敏感设备：ADC高阻抗模拟输入引脚，微弱噪声就造成采样漂移。
整改：
干扰源：PWM驱动增加RC吸收回路，降低尖峰噪声； 耦合路径：PCB布局功率区和模拟区分区，拉大走线距离，禁止平行走线；模拟地数字地单点连接，消除公共阻抗； 敏感电路：ADC输入端增加RC低通滤波，降低输入阻抗。
案例3：静电ESD测试设备随机复位
故障现象：外壳接触静电±8kV，设备不定时复位。
三要素拆解：
干扰源：外部静电放电，高压瞬态脉冲（外部干扰源，EMS抗扰）； 耦合路径：静电放电电流，通过壳体缝隙、寄生电容耦合，窜入PCB内部，耦合到MCU复位引脚； 敏感设备：MCU复位引脚，噪声尖峰达到复位阈值，触发系统复位。
整改思路：
干扰源属于外界无法消除，不能处理； 切断耦合路径：外壳缝隙导电泡棉，静电泄放到大地，避免静电窜入PCB；复位引脚增加RC滤波，走线远离外壳缝隙； 提升敏感电路抗扰：复位引脚加大滤波电容，增加下拉电阻，提高噪声容限。
四、原理图与PCB设计：围绕三要素的EMC设计要点
硬件设计阶段，提前基于三要素做预防，远好过后期实验室整改。
4.1 针对干扰源的PCB设计要点
DC‑DC、MOS功率回路环路面积做到最小，功率走线尽量短粗，减少噪声辐射； 高速时钟、DDR等高速信号线尽量缩短走线长度，不要布到PCB板边缘，防止变成天线； 功率电路、高速数字电路集中放置，集中“圈起来”，不要打散分布在板子各个角落。
4.2 针对耦合路径的核心设计
4.3 保护敏感电路的设计要点
ADC、运放、复位、看门狗电路布置在PCB安静区域，远离开关电源、继电器； 高阻抗输入引脚增加RC滤波，闲置CMOSIO不能悬空，做上拉或者下拉； 模拟采集优先选用差分输入，差分电路具备天然共模噪声抑制能力。
五、常见误区澄清，走出EMC认知陷阱
误区1：EMC全靠屏蔽，屏蔽罩可以解决所有问题
屏蔽只能阻挡空间辐射耦合。如果传导噪声没有滤除，线缆会向外辐射，屏蔽壳效果大打折扣。屏蔽属于切断辐射耦合路径，解决不了传导噪声，必须配合滤波一起使用。误区2：磁珠加的越多，EMC效果越好
磁珠只能针对高频，不能乱用。磁珠直流有阻抗，乱加会造成电源压降；磁珠选型不对，低频不起作用。磁珠是处理耦合路径的手段，不能消除干扰源本身。误区3：EMC是结构工程师的工作，硬件只需要保证功能
EMC是硬件原理图、PCB、结构、线缆整体系统工作。80%EMC问题根源来自原理图和PCB布局布线，前期硬件没有考虑EMC，后期结构再怎么优化都很难补救。误区4：样机桌面调试没问题，EMC就一定可以过
桌面环境电磁环境复杂，空间噪声被环境吸收，没有实验室标准测试条件。桌面测试仅仅代表功能正常，不等于电磁兼容合格。很多耦合噪声，只有在标准暗室环境才会暴露出来。误区5：EMC三要素只用于认证测试
不是，现场设备干扰问题，工业设备电机干扰通信，设备之间互相干扰，全部都可以使用三要素模型排查。
六、总结：硬件工程师EMC思维
EMC不是玄学，本质是电磁能量的产生、传输、接收的物理过程，完全可以通过三要素逻辑拆解分析。
任何电磁干扰故障，一定同时具备：干扰源、耦合路径、敏感受害者；缺少任意一环故障不会发生； 整改优先级：优先从源头降低噪声，其次切断噪声传播路径，最后提升敏感电路抗干扰能力； 前期原理图PCB充分考虑EMC，成本最低；等到测试失败再救火，往往要改版PCB、修改结构，时间成本和物料成本成倍增加； 遇到超标和异常，先回答三个问题：噪声来自哪里？走哪条路径？哪部分电路受害？回答清楚，整改方案自然浮现。
硬件工程师不需要精通复杂麦克斯韦方程，掌握三要素这套工程分析框架，就可以处理绝大多数消费电子、工业设备EMC问题，告别盲目试错。
