自复位元件的有限元抽象化建模方法 ——理论、实现、验证与应用

01　模拟背景：为什么整体模型中的自复位难算

你盯着那条旗形滞回曲线看的时候，大概率会冒出一个问题……它到底靠什么回弹的？

答案不玄乎。自复位结构靠的是预应力筋、形状记忆合金（SMA）或者碟簧这类复位元件——它们出恢复力，把震后的残余变形压下去。

可一到 ABAQUS 里分析，麻烦就来了。软件自带的超弹性本构能模拟 SMA 实体单元不假，但太精细：理论晦涩难懂，参数一大堆，调起来费劲，算整体结构更是慢到没法忍——别着急，换个思路马上成功！

02　抽象化建模：把元件转变成单元

破局的方法，叫抽象化建模。表面看，它只是把模型简化了——准确说，它改了建模的维度：从实体单元，换成连接单元。验证过之后，再用低成本去跑整体结构的抗震分析。

听着轻巧，落手时才发现卡人的地方不少：

1. 理论得弄清——耗能何来？为何复位？连接单元的基本理论必须先弄清楚；

2. 旗形骨架参数化——峰值点、屈服后刚度，还有残余恢复力，用一套参数兜住；

3. 连接单元跟主体怎么连接——边界条件、自由度耦合设错了就过约束；

4. 验证是关键：得跟试验或理论曲线对上，简化才算数；对不上？那就是自娱自乐。

03　理论自复位曲线（旗帜型滞回）

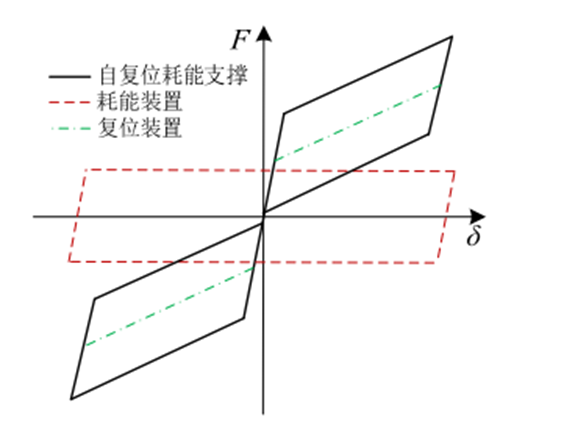

先认准目标是啥样。下面这张是抽象模型的理论旗帜型滞回曲线（位移-恢复力）：加载时类似正常的弹塑性模型，卸载时临近零位移还保留一截残余恢复力，最终回到初始位置几乎没有残余变形。形状类似旗帜。



图 1　理论自复位曲线

04　验证：模拟滞回环 vs 理论骨架

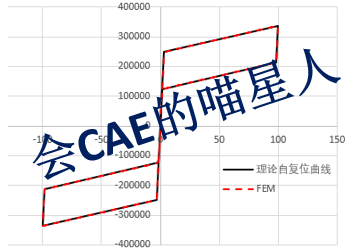

ABAQUS中形成自复位连接单元 ，跑出来的滞回环（红色虚线）跟理论曲线（黑实线）完全贴上了：初始刚度对得上，峰值点、下降段也都吻合，连旗形那点特征都复现出来了。

——这一步是整个方法的关键。验证不过，后面再怎么往整体结构里塞，心里都虚，那可就白干了！



图 2　模拟滞回环与理论对比

05　应用：输电塔整体抗震

抽象建模到底值不值，得看整体结构。案例里把自复位防屈曲支撑用到了输电塔整体结构：做整体简化的抗震模拟。

效果很直白，计算时间控制在小时内！恰恰是靠抽象化建模，才让大规模整体分析变得算得动。



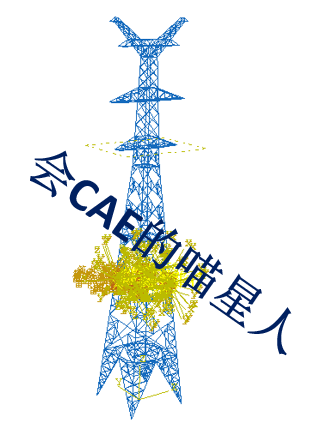

图 3　输电塔安装自复位元件后的抗震分析

06　结语

自复位结构，抗震里算又热又难的那一档。把精细化模型直接往整体结构里塞，基本无解；抽象化建模，让它从算不动变成算得动又算得准。

这期案例从理论、实现、验证、应用四个角度，把自复位元件的抽象化建模捋了一遍。希望喵星人的案例对你做类似滞回模拟，能探索出一条高效又正确的路。
